Tanımlı Kesit Oluştur
Yapı ağacında Kesitler satırında Yeni Kesit Ekle komutu ile tanımlı kesitler oluşturulur. Kesit Ayarları penceresinden tanımlanacak kesitlerin en, boy kalınlık gibi geometrik özellikleri, materyali ile birlikte atalet momenti, kesit alanı gibi değerleri girilir.
Yeni Kesit Ekle Komutunun Yeri

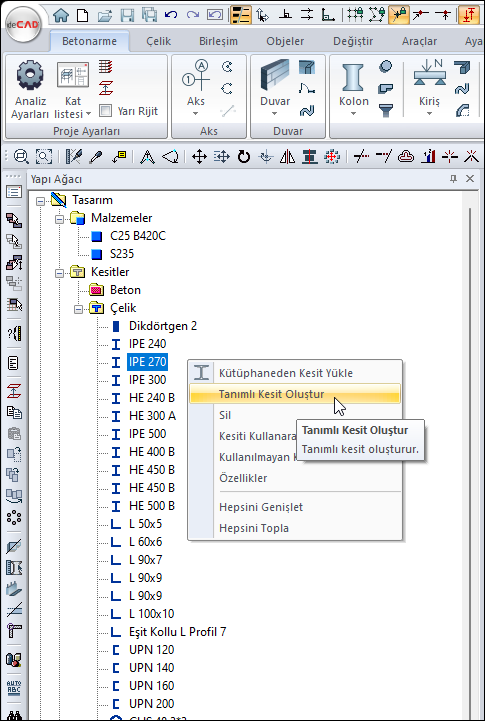

Yapı ağacı Kesitler bölümü Çelik satırından Yeni Kesit Ekle komutuna ulaşabilirsiiz.
İşlem Adımları - Yapma I Tek Tip Oluşturma
Yeni Kesit Ekle komutuna tıklayın.
Açılan diyalogda yeni tanımlanan kesit için materyalini seçin.
Tek seçeneğini işaretleyin.

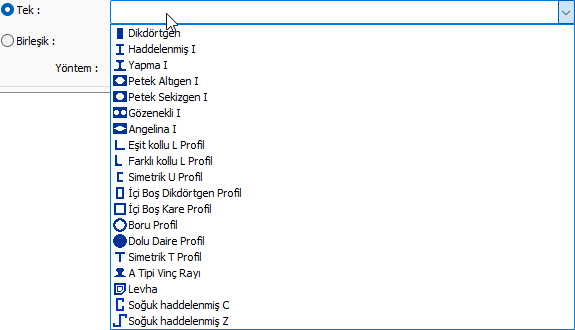

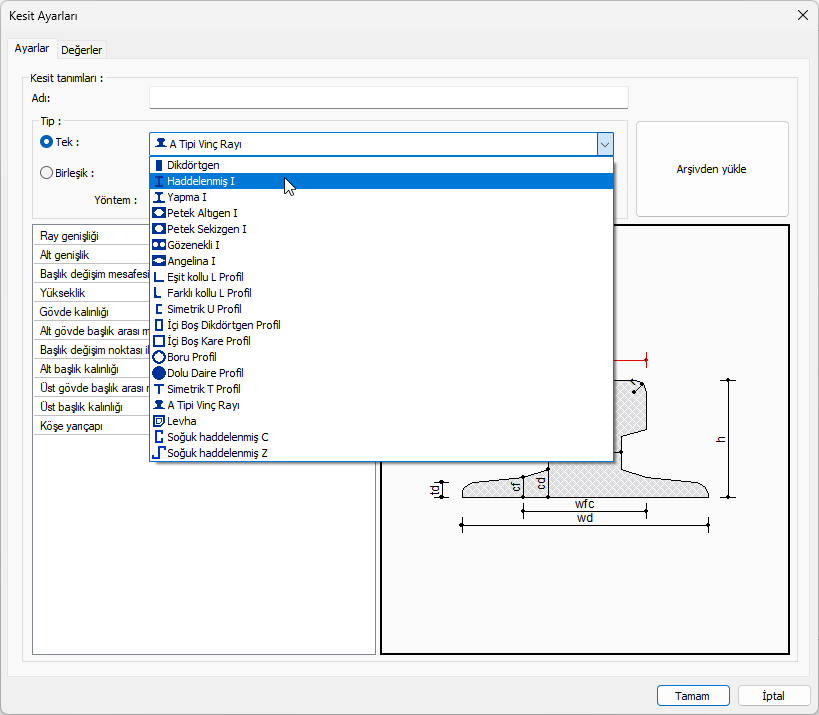

Listeden Yapma I profilini seçin.

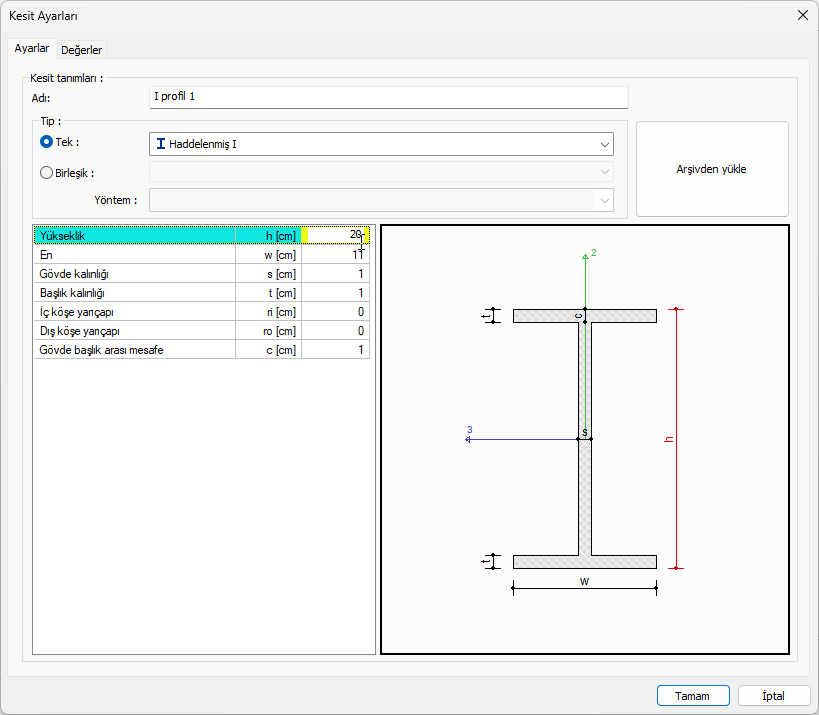

Yeni kesitin adını ve geometrik özelliklerini girin.
Tamam butonunu tıkladığınızda tanımladığınız kesit yapı ağacına eklenmiş olacaktır.
İşlem adımı |
|---|
Tanımlanan kesit için adın girilmesi ve materyalin seçilmesi  |
Tek seçeneğinin işaretlenip listeden Yapma I profilin seçilmesi  |

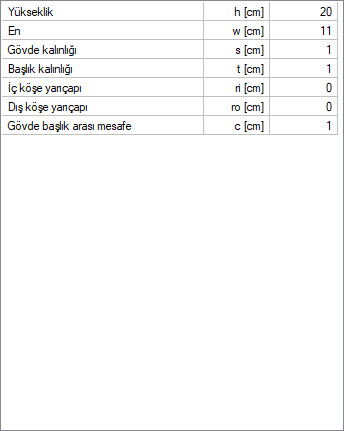

Yeni kesit için adın ve geometrik özelliklerin girilmesi  |
İşlem Adımları - Çift Tutuş Birleşik Tip Oluşturma
Yeni Kesit Ekle komutuna tıklayın.
Açılan diyalogda yeni tanımlanan kesit için ad girin.
Materyalini seçin.
Birleşik seçeneğini işaretleyin.

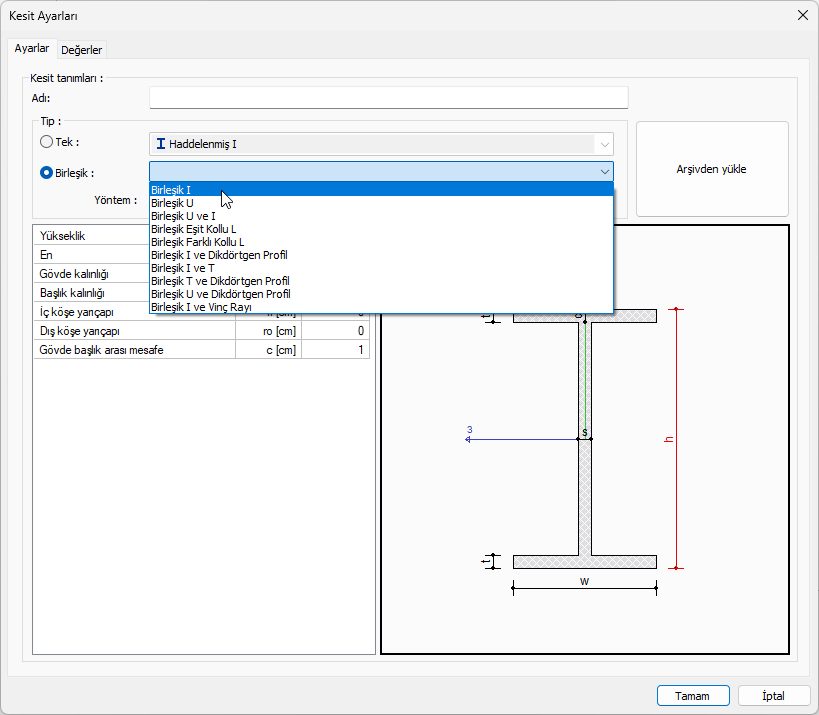

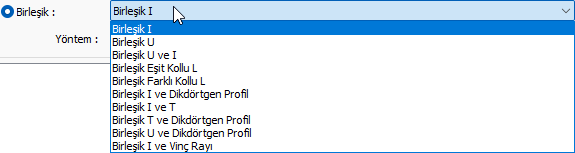

Listeden Birleşik I satırını seçin.

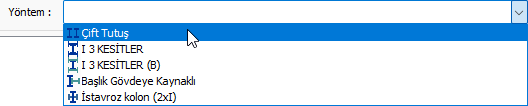

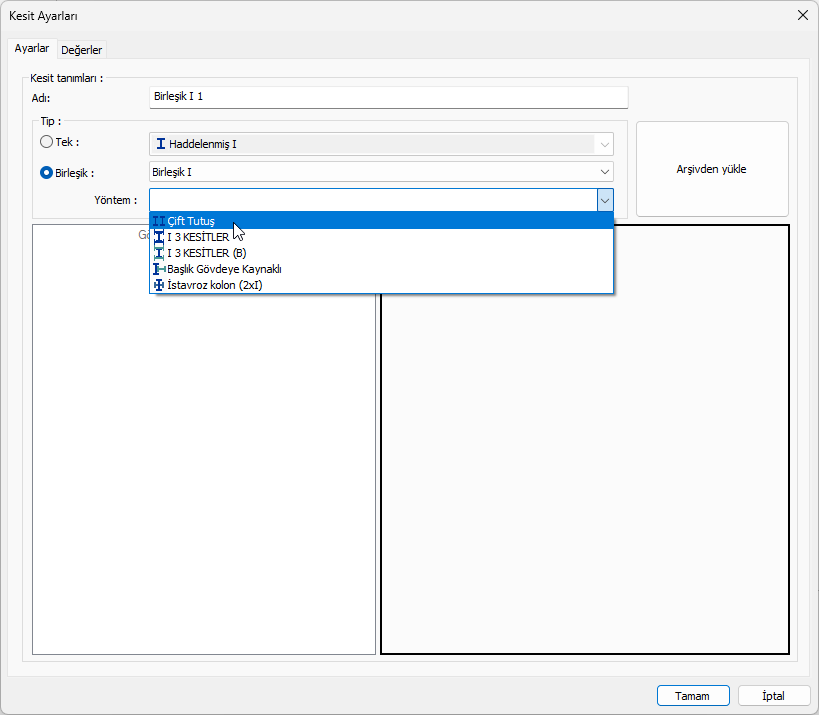

Yöntem listesinden Çift Tutuşu seçin.
Birleşik Kesitler diyaloğu açılacaktır.

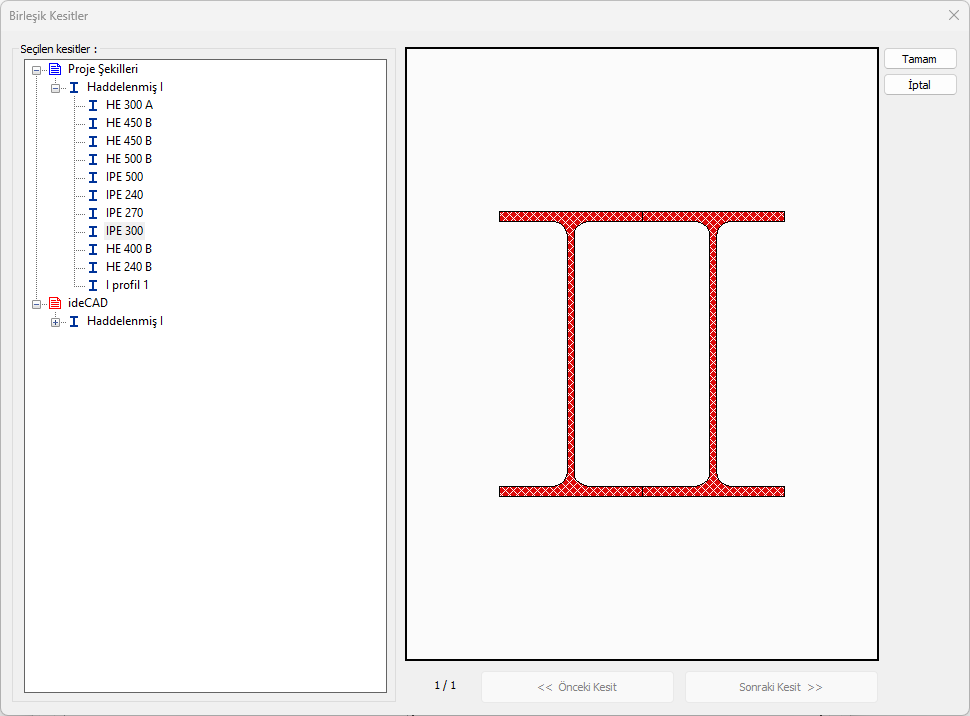

Kesit için listeden profil tipini seçin.
Tamam diyarek diyaloğu kapatın.

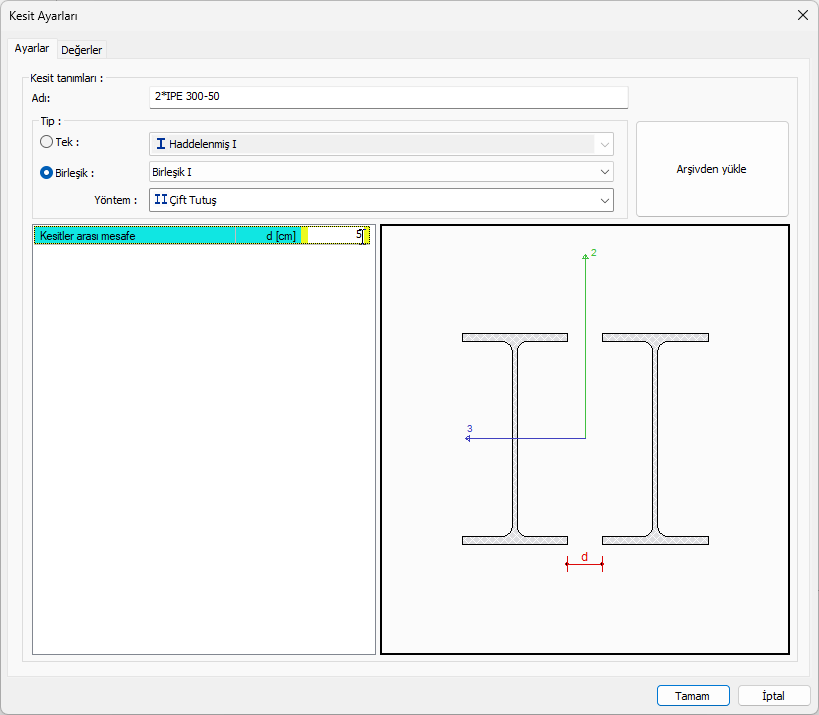

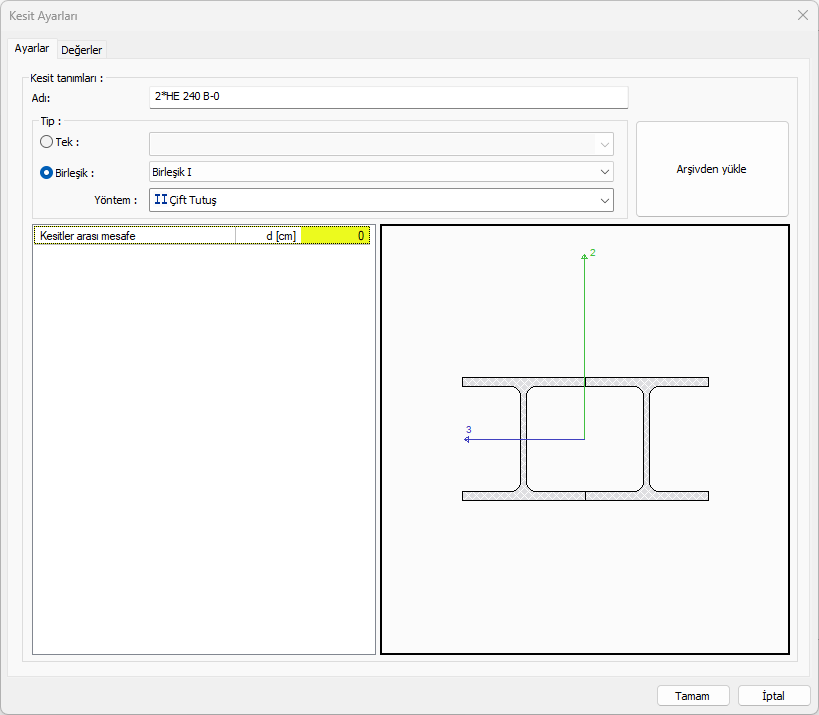

Kesitler arası mesafeyi belirleyin.
Tamam butonunu tıkladığınızda tanımladığınız kesit yapı ağacına eklenmiş olacaktır.
İşlem adımı |
|---|
Tanımlanan kesit için materyalin seçilmesi  |
Birleşik seçeneğinin işaretlenip listeden Birleşik I profilin seçilmesi  |
Yöntem olarak Çift Tutuşun seçilmesi  |
Birleşik kesitler diyaloğundan kesit için profil seçilmesi  |
Kesitler arası mesafenin belirlenmesi  |
Kesit Ayarları Diyaloğu Ayarlar Sekmesi
Özellikler |
|---|
Adı  Tanımlanacak kesitin adını belirler. |
Materyal  Tanımlanacak kesitin malzemesinin belirlendiği bölümdür. |
Tek (Profil Tipi)  Tanımlanacak kesit tipi belirlenir. Bu seçenek işaretlendiğinde ve listeden seçilen enkesit tipi tek tip bir enkesittir (dikdörtgen, yuvarlar, I, C kesit gibi…) |
Birleşik (Profil Tipi)  Tanımlanacak kesit tipi belirlenir. Bu seçenek işaretlendiğinde ve listeden seçilen enkesit tipi birden fazla şekille birleştirilerek oluşturulan enkesittlerdir (çift L, çift U kesit gibi…) |
Yöntem  Birleşik tipte kesit tanımlanacağı durumda, farklı kesitleri birleştirme yöntemi belirlenir. |
Geometrik Özellikler  Seçilen kesit tipinin geometrik özelliklerinin tanımlandığı bölümdür. Her kesit tipine göre farklılık gösterir. |
Öngörüntü  Tanımlanan kesitin geometrik özelliklerine göre öngörünüşü eş zamanlı olarak gösterilir. |

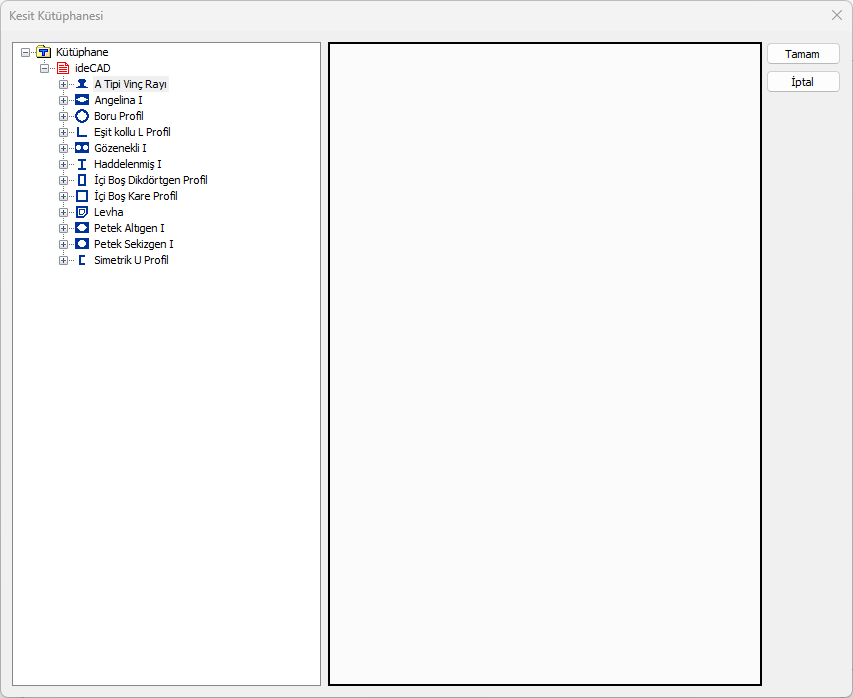

Arşivden Yükle   Kesit kütüphanesinden seçilen bir kesitin özelliklerinin pencereye gelmesini sağlar. |
Kesit Ayarları Diyaloğu Değerler Sekmesi
Özellikler |
|---|

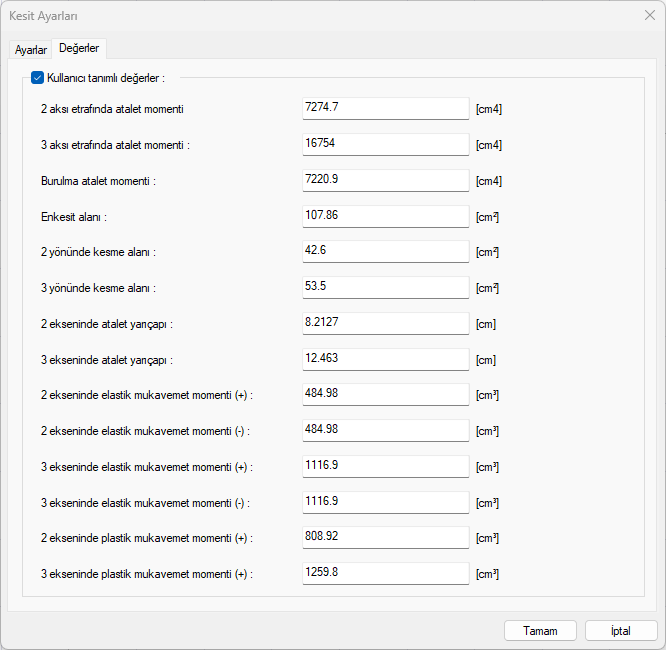

Kullanıcı Tanımlı Değerler  İşaretlendiğinde kesitin enkesit özelliklerinin değiştirilmesine olanak sağlar. |
2 aksı etrafında atalet momenti  Kesitin 2-2 ekseni etrafındaki atalet momenti değeridir. |
3 aksı etrafında atalet momenti  Kesitin 3-3 ekseni etrafındaki atalet momenti değeridir. |
Burulma atalet momenti  Kesitin burulma atalet momenti değeridir. |
Enkesit alanı  Kesit enkesit alanıdır. |
2 yönünde kesme alanı  Kesitin 2-2 yönündeki kayma alanıdır. |
3 yönünde kesme alanı  Kesitin 3-3 yönündeki kayma alanıdır. |
2 ekseninde atalet yarıçapı  2-2 ekseni etrafındaki atalet yarıçapıdır. |
3 ekseninde atalet yarıçapı  3-3 ekseni etrafındaki atalet yarıçapıdır. |
2 ekseninde elastik mukavemet momenti ( + )  2-2 eksenin etrafında ve pozitif yönde elastik mukavemet momentidir. |
2 ekseninde elastik mukavemet momenti ( - )  2-2 eksenin etrafında ve negatif yönde elastik mukavemet momentidir. |
3 ekseninde elastik mukavemet momenti ( + )  3-3 eksenin etrafında ve pozitif yönde elastik mukavemet momentidir. |
3 ekseninde elastik mukavemet momenti ( - )  3-3 eksenin etrafında ve negatif yönde elastik mukavemet momentidir. |
2 ekseninde plastik mukavemet momenti  2-2 ekseni etrafındaki plastik mukavemet momenti değeridir. |
3 ekseninde elastik mukavemet momenti  3-3 ekseni etrafındaki plastik mukavemet momenti değeridir. |

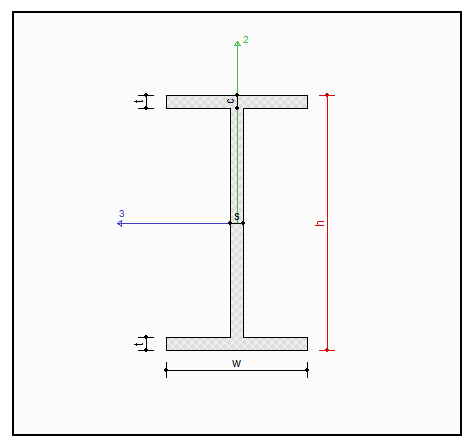

2 ve 3 eksenleri Ayarlar sekmesinde bulunan öngörüntüde belirtilmektedir.
