Tanımlı Kesit Oluştur komutu ile İstavroz Kesit oluşturulur.
Tanımlı Kesit Oluştur Komutunun Yeri

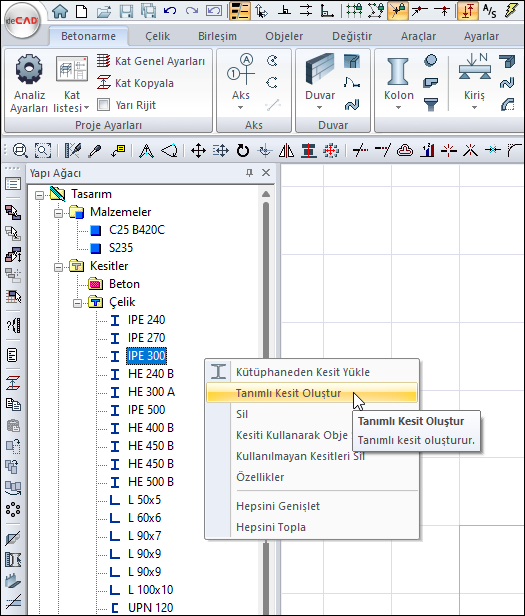

Yapı ağacı Kesitler bölümü Çelik satırından Tanımlı Kesit Oluştur komutuna ulaşabilirsiniz.
İşlem Adımları - İstavroz Kolon (2xI)
-
Tanımlı kesit oluştur komutuna tıklayın.
-
Birleşik tipini işaretleyip listeden Birleşik I satırını seçin.
-
Yöntem üzerinden İstavroz Kolon (2xI) satırını seçin.
-
Birleşik Kesitler diyaloğu açılacaktır.
-
Seçilen kesitler listesinden ilk kesit için profil kesiti seçin. Örneğin IPE 300 seçin.
-
Sonraki kesit butonuna tıklayın.
-
Seçilen kesitler listesinden ikinci kesit için profil kesiti seçin. Örneğin IPE 300 seçin.
-
Tamam butonunu tıklayarak diyaloğu kapatın.
-
Tanımlanacak kesite adını verin.
-
Tamam butonunu tıkladığınızda tanımladığınız kesit yapı ağacına eklenmiş olacaktır.
|
İşlem adımı |
|---|
|

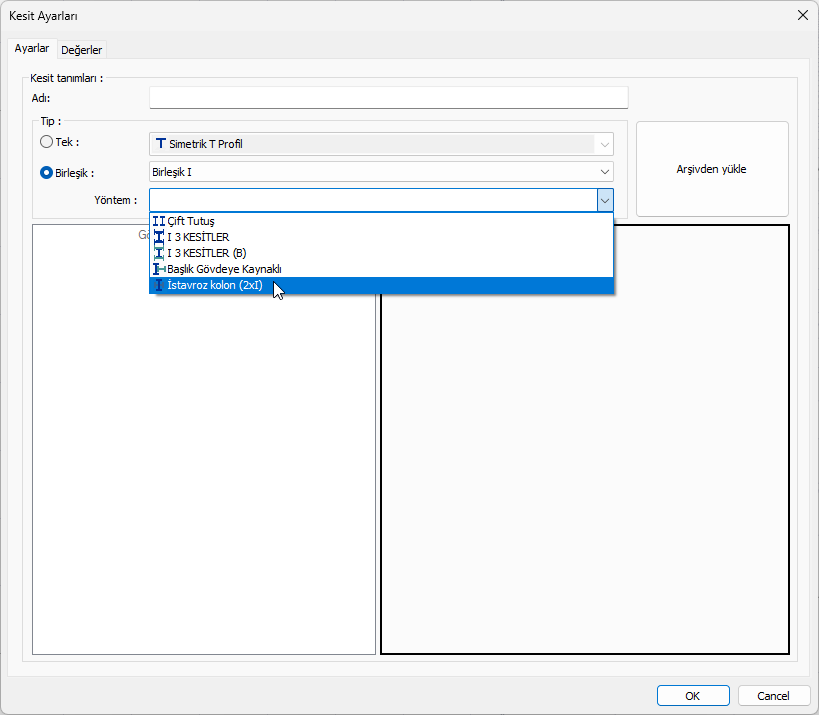

Birleşik altından Birleşik I’nın seçilip Yöntem olarak İstavroz kolonun seçilmesi
|
|

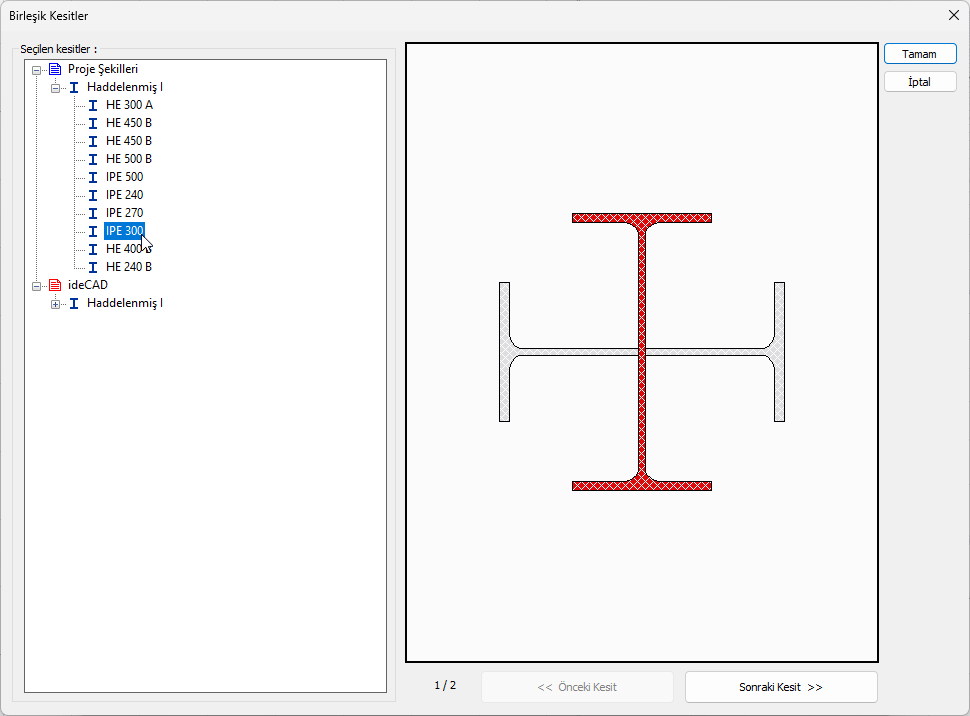

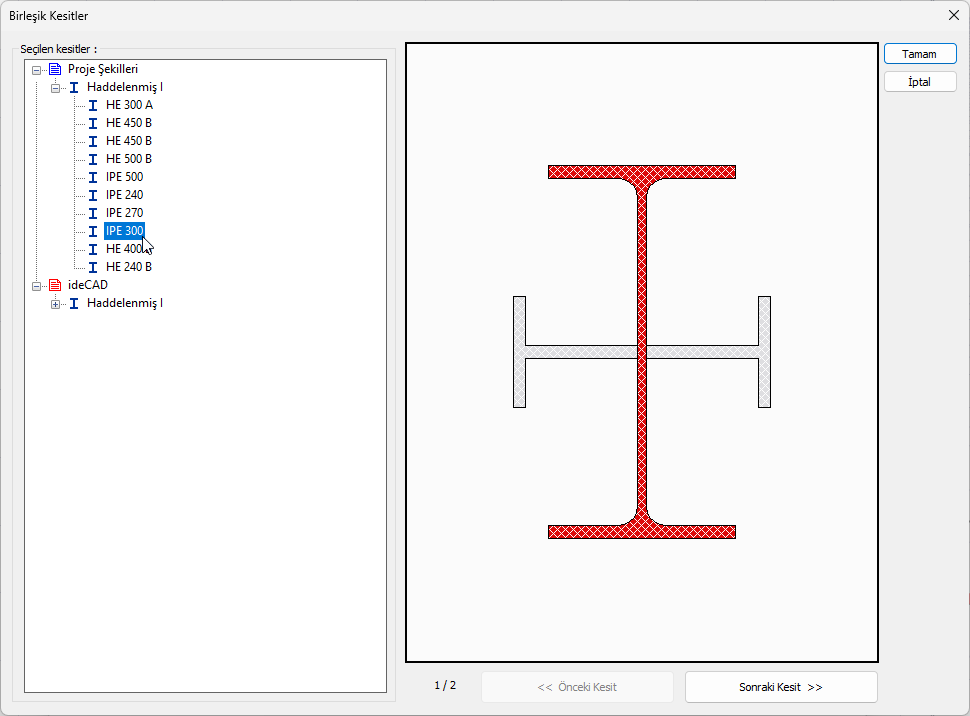

Birleşik kesitler diyaloğundan ilk kesit için IPE 300 profil kesitinin seçilmesi
|
|

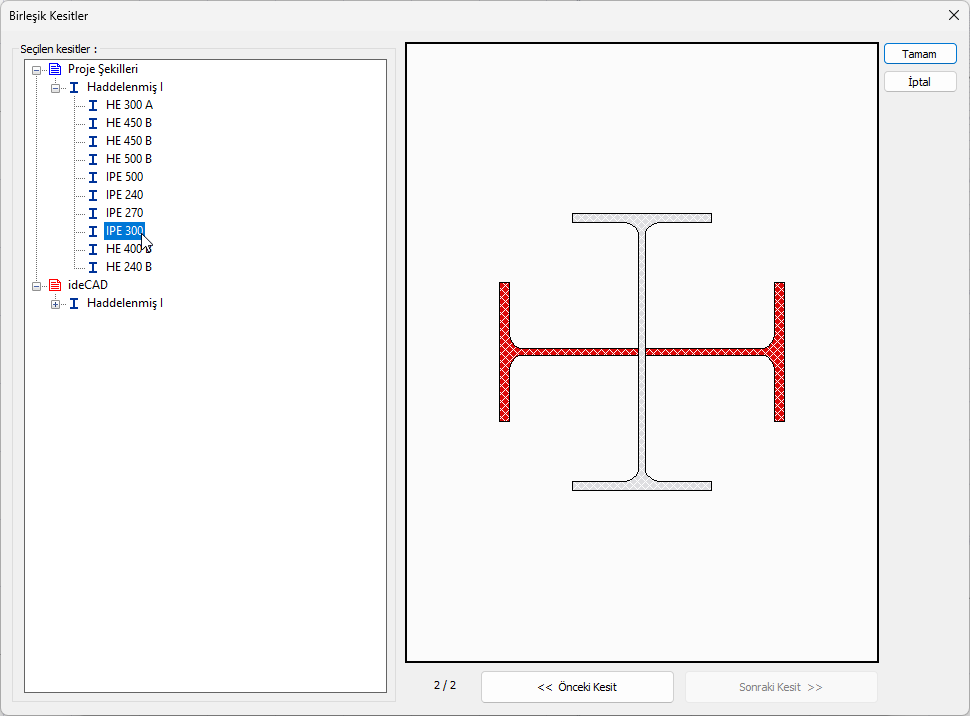

Sonraki kesit butonuna tıkladıktan sonra ikinci kesit için IPE 300 profil kesitinin seçilmesi
|
|

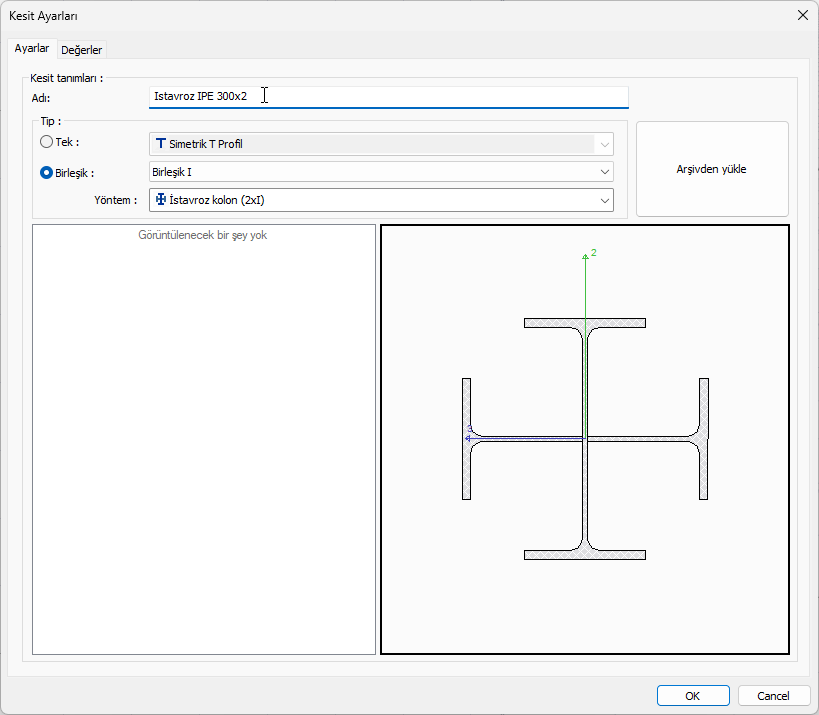

Yeni tanımlanan istavroz kolon için ad verilmesi
|
İşlem Adımları - İstavroz Kolon (I+2xT)
-
Tanımlı kesit oluştur komutuna tıklayın.
-
Birleşik tipini işaretleyip listeden Birleşik I ve T satırını seçin.
-
Yöntem üzerinden İstavroz Kolon (I+2xT) satırını seçin.
-
Birleşik Kesitler diyaloğu açılacaktır.
-
Seçilen kesitler listesinden ilk kesit için I profil kesiti seçin.
-
Sonraki kesit butonuna tıklayın.
-
Seçilen kesitler listesinden ikinci kesit için T profil kesiti seçin.
-
Tamam butonunu tıklayarak diyaloğu kapatın.
-
Tanımlanacak kesite adını verin.
-
Tamam butonunu tıkladığınızda tanımladığınız kesit yapı ağacına eklenmiş olacaktır.
|
İşlem adımı |
|---|
|

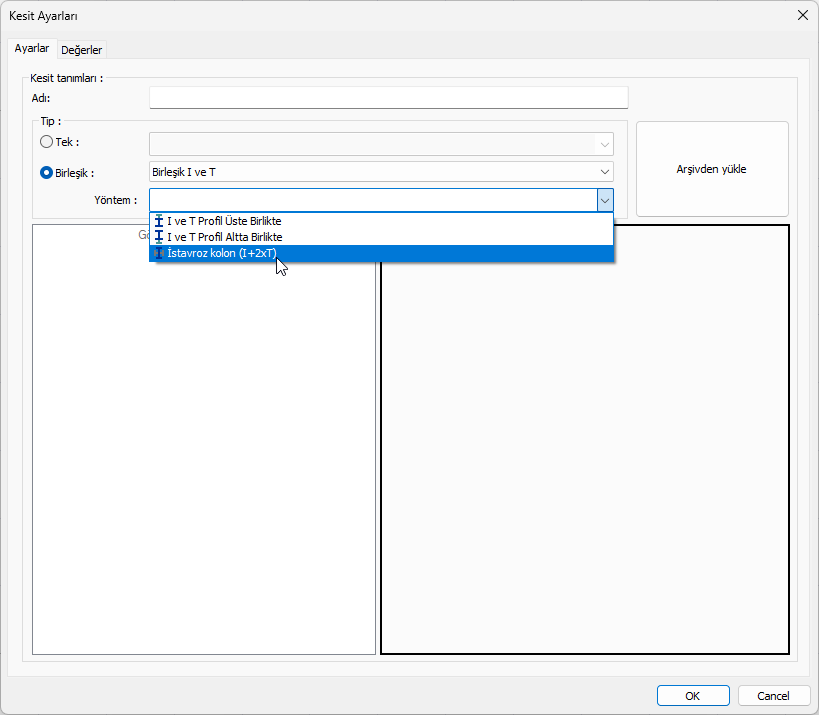

Birleşik altından Birleşik I ve T’nin seçilip Yöntem olarak İstavroz kolonun seçilmesi
|
|
Birleşik kesitler diyaloğundan ilk kesit için I profil kesitinin seçilmesi
|
|

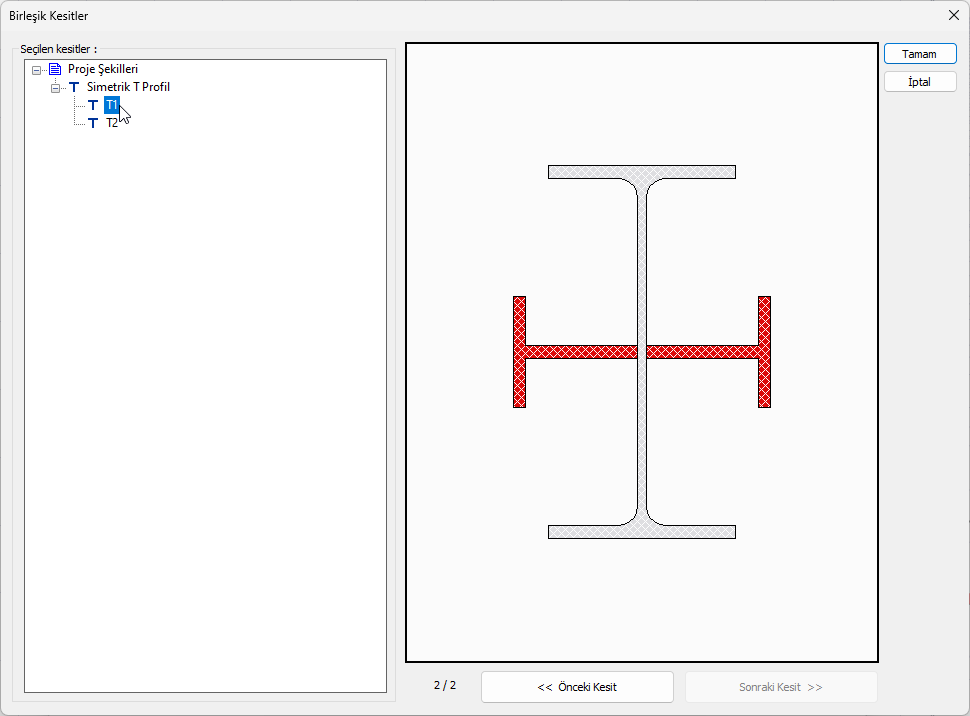

Sonraki kesit butonuna tıkladıktan sonra ikinci kesit için T profil kesitinin seçilmesi
|
|

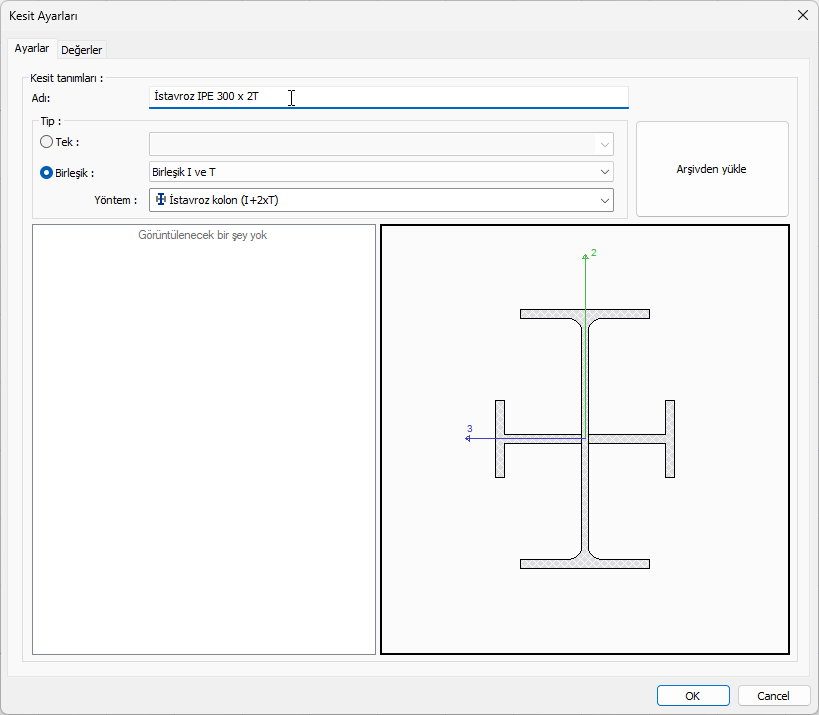

Yeni tanımlanan istavroz kolon için ad verilmesi
|
