Sürekli Yay Kiriş komutu ile birbirine bağlı betonarme yay kirişler oluşturulur.
Sürekli Yay Kiriş Komutunun Yeri

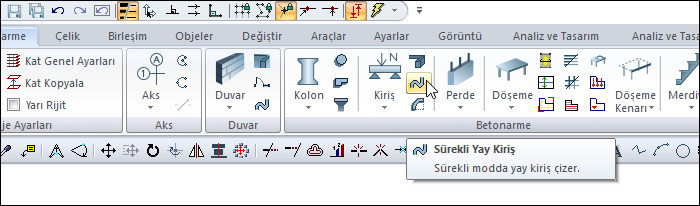

Ribbon menüde Betonarme sekmesi Betonarme konu başlığı altından ulaşabilirsiniz.
Referans Yayın Oluşturulması
Referans olarak yay çizginizi oluşturmanız kolaylık sağlayabilir.
-

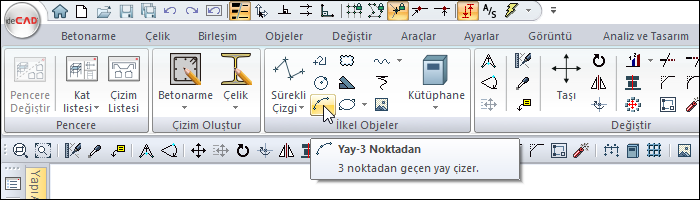

Çizimler sekmesi ilkel objeler başlığından Yay-3 noktadan komutuna girin.
-

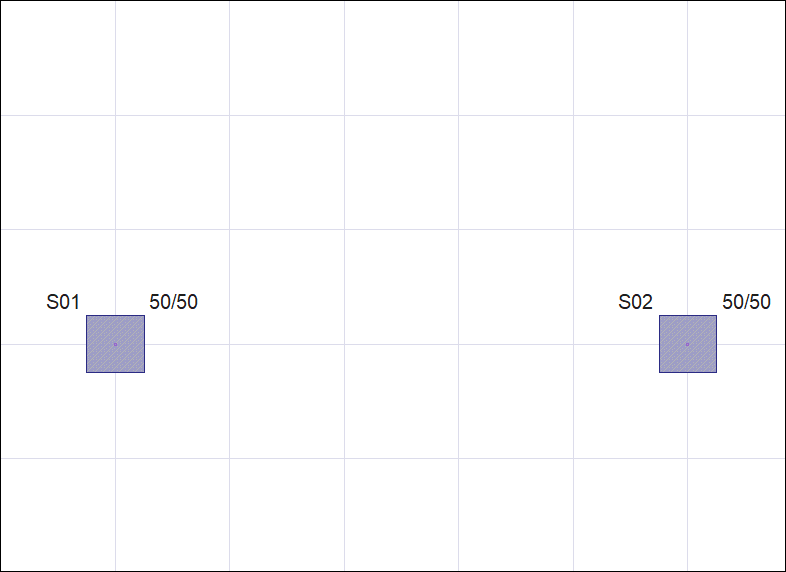

Yayınızın başlangıç noktası olarak S01 kolonu ve bitiş noktası olarak da S02 kolonunu farenin sol tuşu ile tıklayarak belirleyin.
-

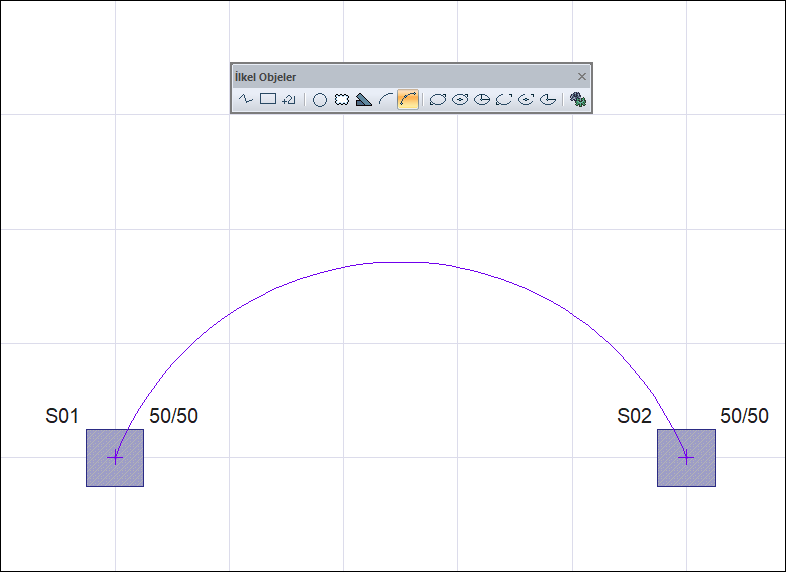

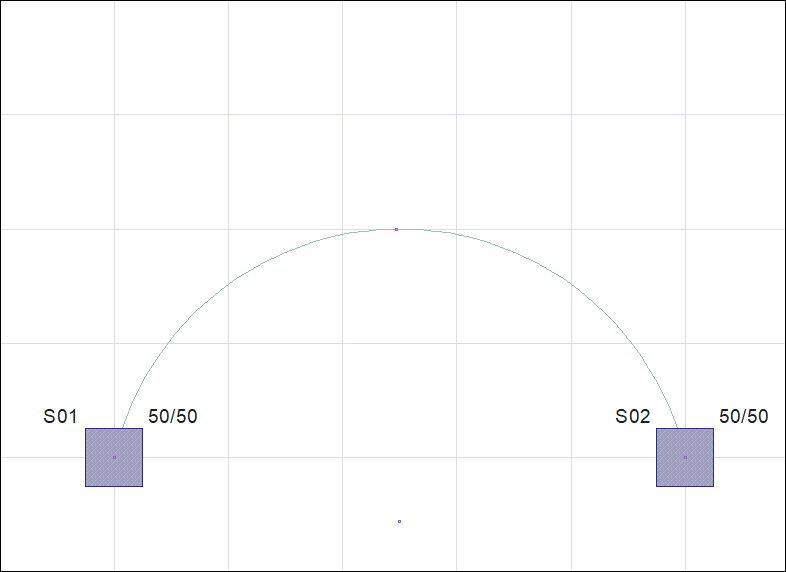

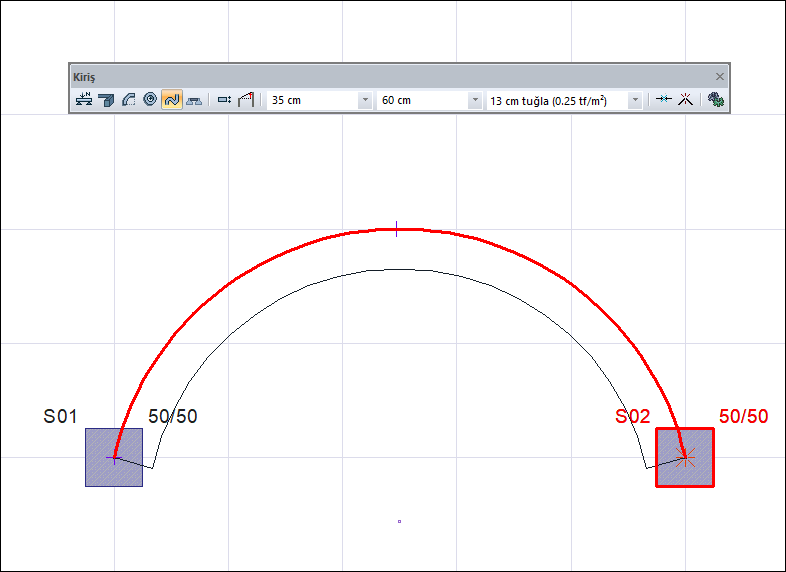

Farenizin hareketiyle beraber yayınız değişecektir. Farenizin sol tuşu ile 3. noktaya tıklayarak yay çizimini tamamlayın.
İşlem Adımları
-
Ribbon menüden Sürekli Yay Kiriş ikonunu tıklayın.
-
Kiriş toolbarı açılacaktır.
-

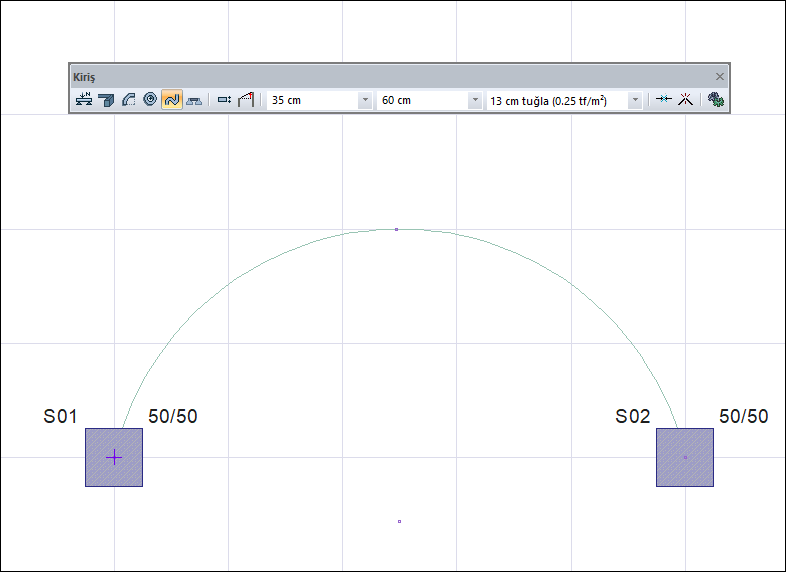

Fare imlecini kolonun üzerine getirin. İmleç şekil değiştirince farenin sol tuşunu tıklayın.
-
Farenizin hareketiyle beraber kirişiniz de hareket edecektir. Yayınızın orta noktasına tıklayın.
-

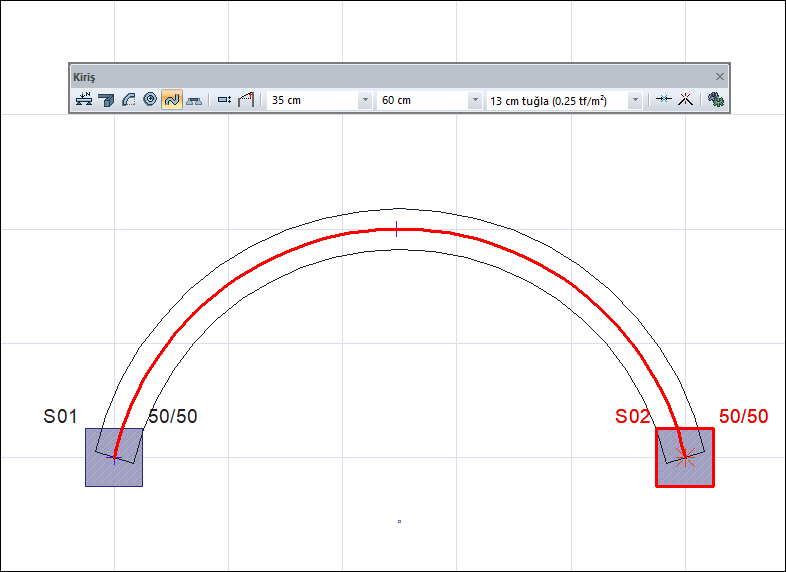

Son olarak farenizi yayın son ucu olan kolonun üzerine getirin. Hat üzerinde yay kirişinizin hizalandığını göreceksiniz.
-
Kiriş toolbarındaki kaçıklık butonunu tıklayarak ya da boşluk tuşuna basarak kirişinizi farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.
-
Kiriş toolbarında yer alan kiriş boyutları kutucuklarına kiriş boyutlarını girin. Değer girdikçe kirişinizin öngörüntüsü değişecektir
-
Son noktanıza farenin sol tuşu ile tıkladığınızda, program sonraki kirişinizin öngörüntüsünü oluşturacaktır. Komuttan çıkmak için esc tuşuna basın.
-

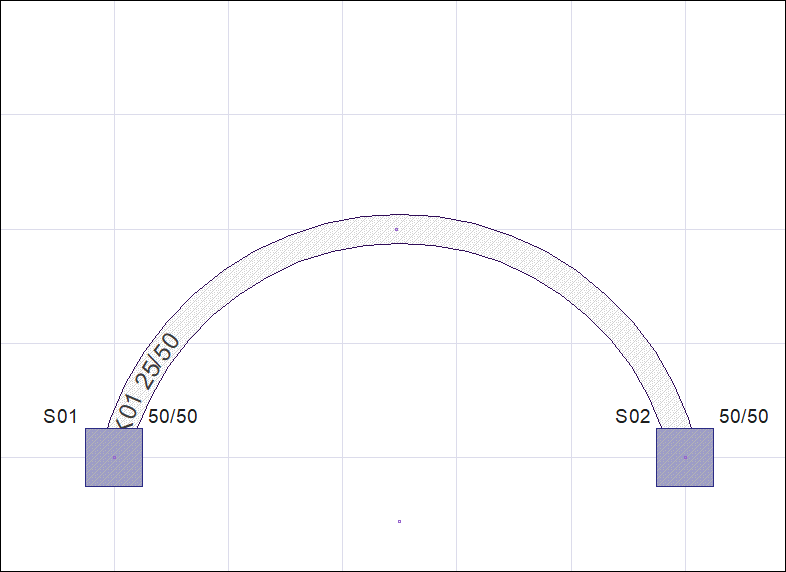

Kirişiniz oluşacaktır.
|
İşlem adımı |
|---|
|
Yay kirişin birinci noktasının oluşturulması
|
|
Yay kirişin ikinci noktası için yayın orta noktasına tıklanması
|
|

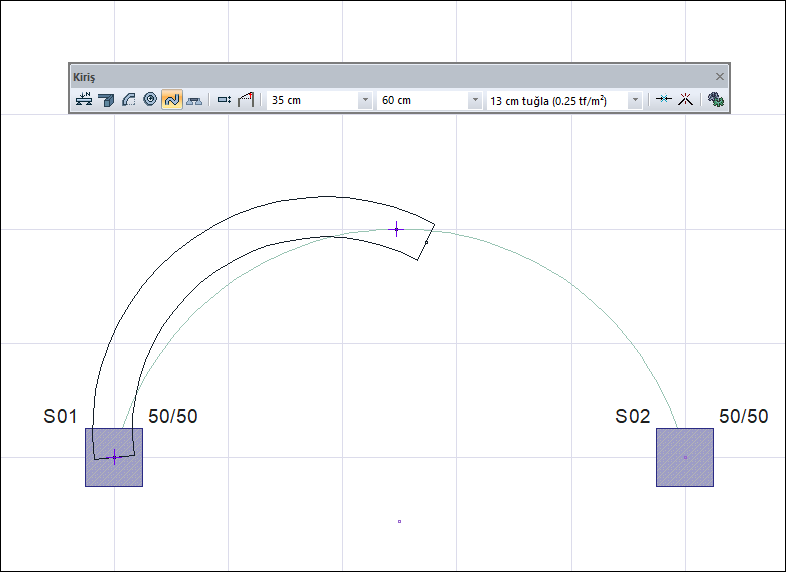

Üçüncü nokta olarak kolonun üzerine getirilmesi ve ön görüntünün oluşması
|
|
Boşluk tuşuna basarak kaçıklığın değiştirilmesi
|
|
Kiriş boyutlarının değiştirilmesi
|
|
Farenin sol tuşu tıklanarak kirişin oluşturulması
|
