Eğrisel Kiriş komutuyla fare ile tıklanan her nokta arasında eğri formda kiriş tanımı yapılır. Kolonlar arasında istenilen noktalar tıklanarak eğri formda kiriş veya kirişler tanımlanır.

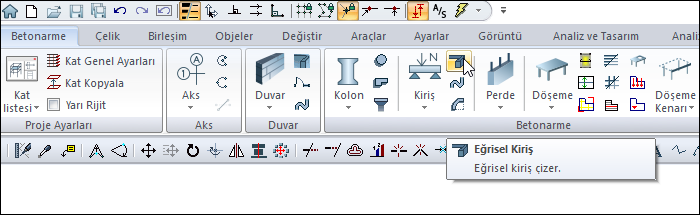

Eğrisel Kiriş Komutunun Yeri
Ribbon menü Betonarme sekmesi Betonarme başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Eğrisel Kiriş ikonunu tıklayın.
-
Bir kolonu tıklayarak eğrisel kirişinizin başlnagıç noktasını belirleyin.
-
İmleci hareket ettirerek isteğiniz forma uyan eğriliği verin ve sol tuşu tekrar tıklayın.
-
Eğrisel form devam ettirilecekse aynı şekilde başka bir nokta tıklayın.
-
Noktaları belirledikçe, noktaların konumuna göre eğrisel kirişiniz şekillenecektir.
-
Son olarak eğrisel kirişin bağlanacağı kolonu tıklayın.
-
Farenin sağ tuşuna tıklayarak komutu sonlandırın.
-
Eğrisel kirişiniz oluşacaktır.
-
Klavyeden Esc tuşuna basarak komuttan çıkın.
|
İşlem adımı |
|---|
|

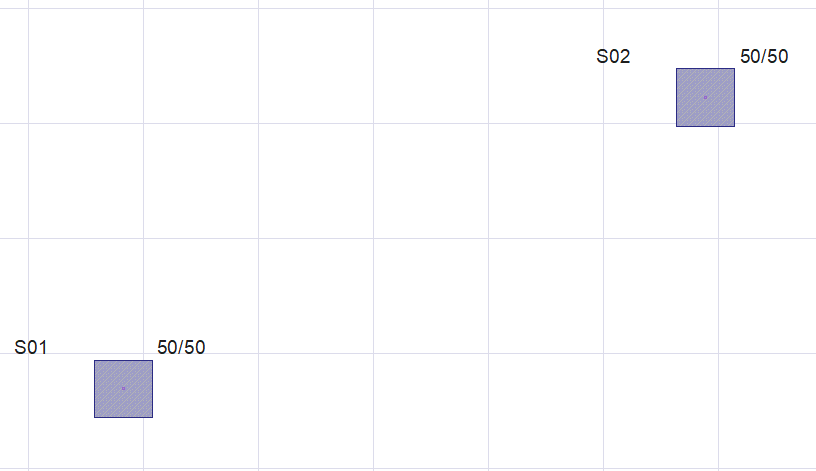

Arasına eğrisel kiriş çizilecek kolonlar
|
|

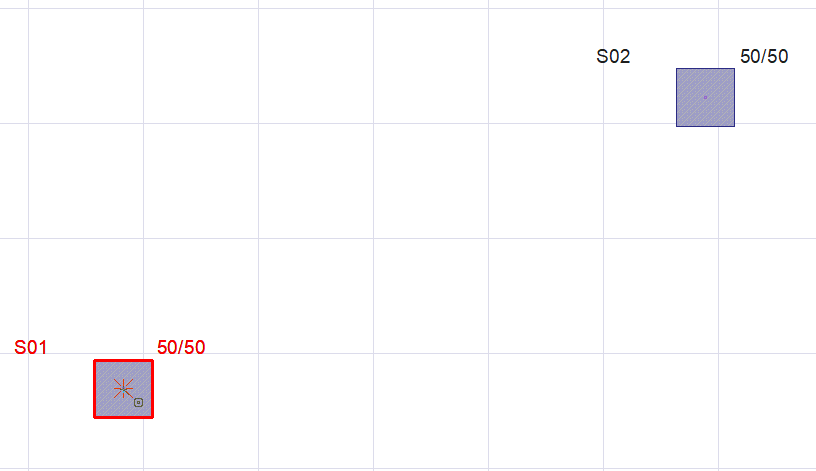

Kirişin başlangıç noktasının belirlenmesi
|
|

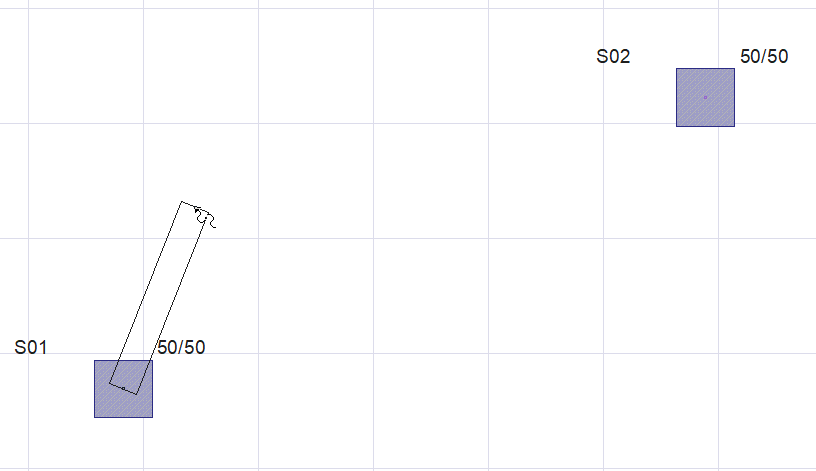

İkinci noktasının belirlenmesi
|
|

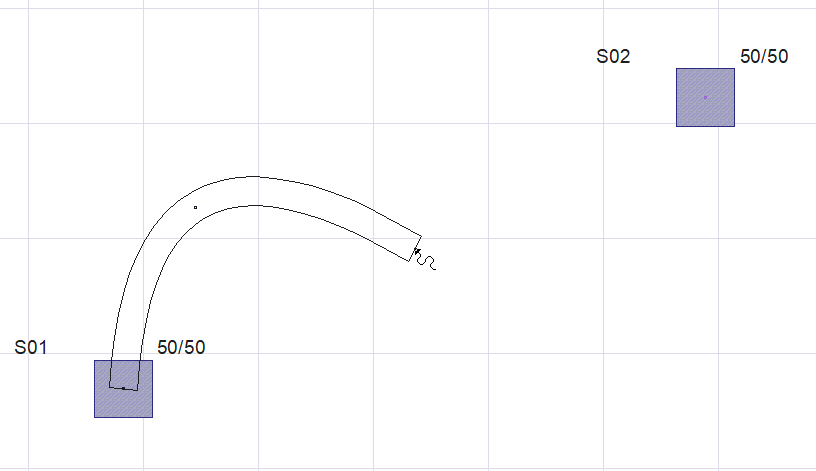

Üçüncü noktasının belirlenmesi
|
|

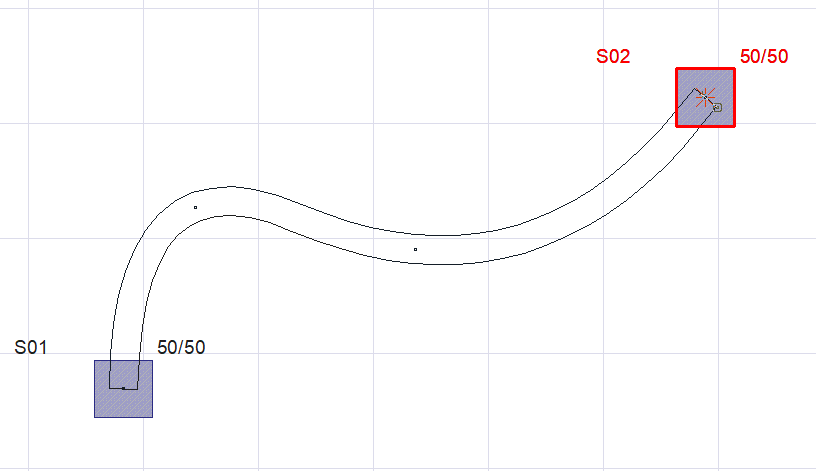

Eğrisel kirişin biteceği noktanın belirlenmesi
|
|

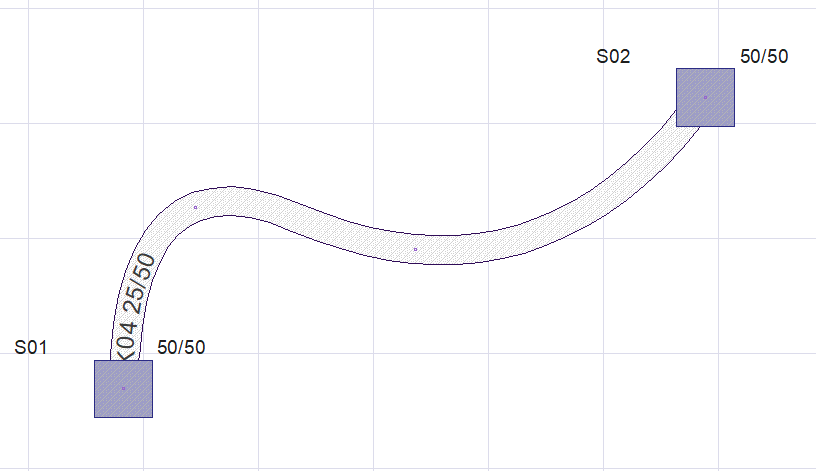

Eğrisel kirişin oluşması
|
