Dairesel Kiriş komutuyla daire şeklinde betonarme kirişler oluşturulur.
Dairesel Kiriş Komutunun Yeri

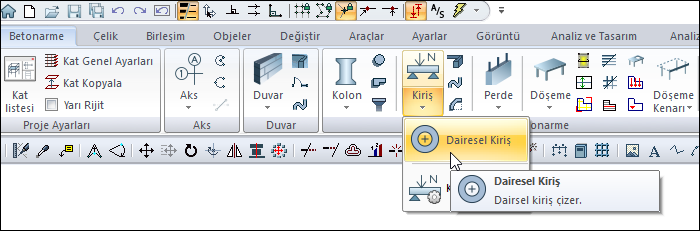

Ribbon menüde Betonarme sekmesi Betonarme başlığından ulaşabilirsiniz.

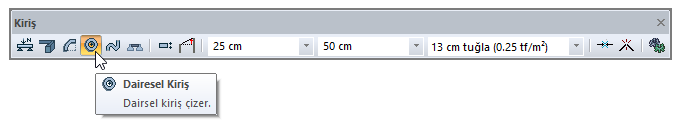

Ayrıca kiriş komutuna tıklandığında açılan kiriş toolbarından da ulaşabilirsiniz.
İşlem Adımları
-
Dairesel Kiriş ikonunu tıklayın.
-
Farenin sol tuşu ile çizim alanında bir nokta tıklayarak çizilecek dairesel kirişin merkezini belirleyin.
-
Fareyi hareket ettirin. Dairesel kirişin ön görüntüsü çizim alanında belirecektir. Bu aşamada klavyeden Space-bar tuşuna basarak kirişin alttan, üstten ya da ortadan tanımlı olmasını ayarlayabilirsiniz.
-
Yine farenin sol tuşu ile ikinci bir nokta tıklayarak daire yarıçapını belirleyin.
-
Dairesel kiriş çizimi tamamlanacaktır.
-
Komuttan çıkmak için farenin sağ tuşunu tıklayıp açılan menüden İptal satırını tıklayın ya da sadece klavyeden Esc tuşuna basın.
|
İşlem adımı |
|---|
|

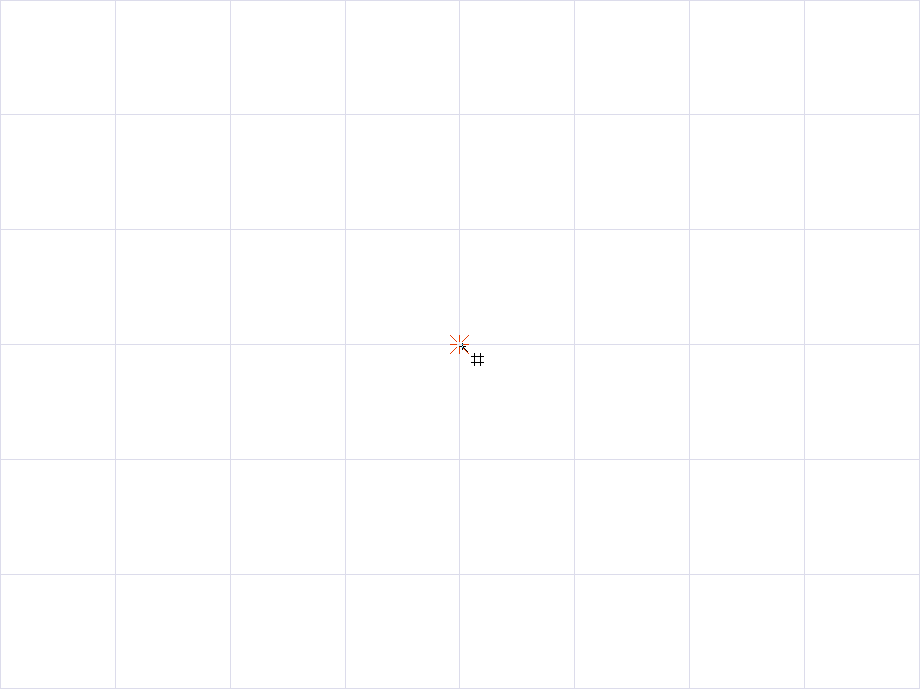

Farenin sol tuşu ile çizim alanında dairesel kiriş merkezinin belirlenmesi
|
|

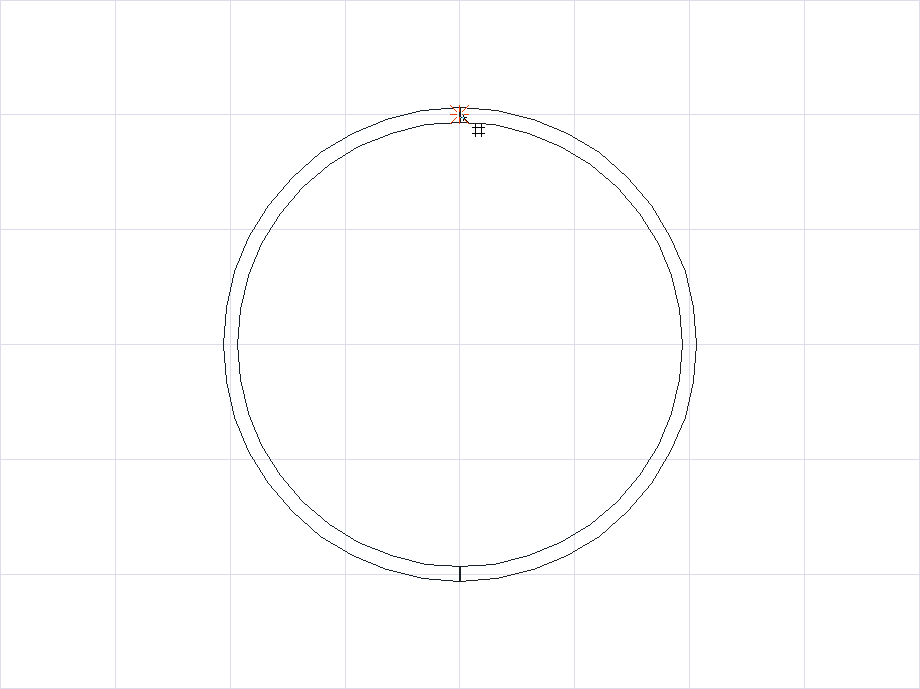

Farenizin hareketine bağlı olarak yarıçapın ve daire şeklindeki duvarın öngörüntüsünün değişmesi
|
|

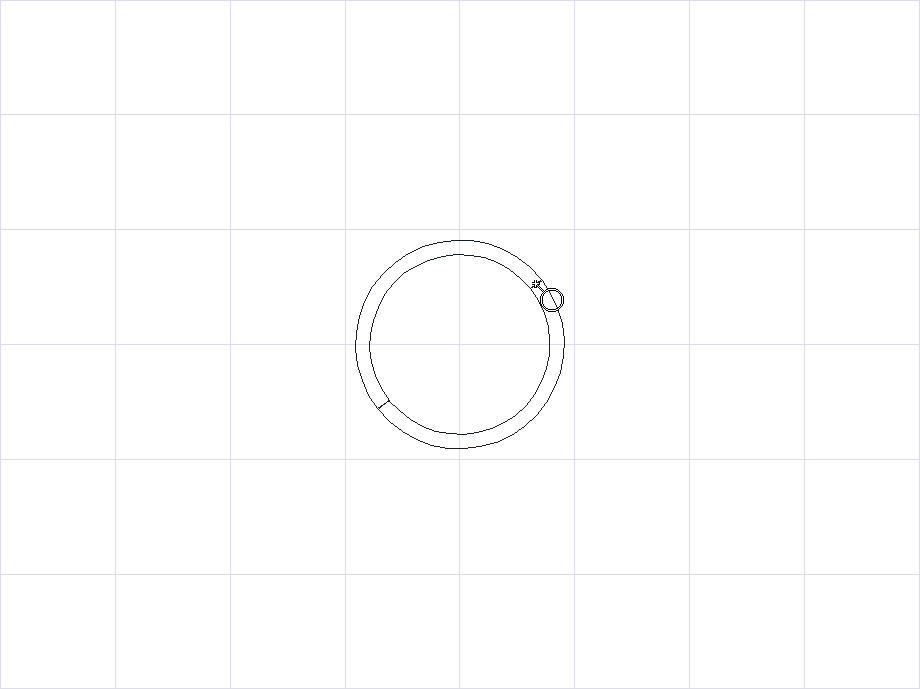

Farenin sol tuşu tıklanarak daire yarıçapının belirlenmesi
|
|

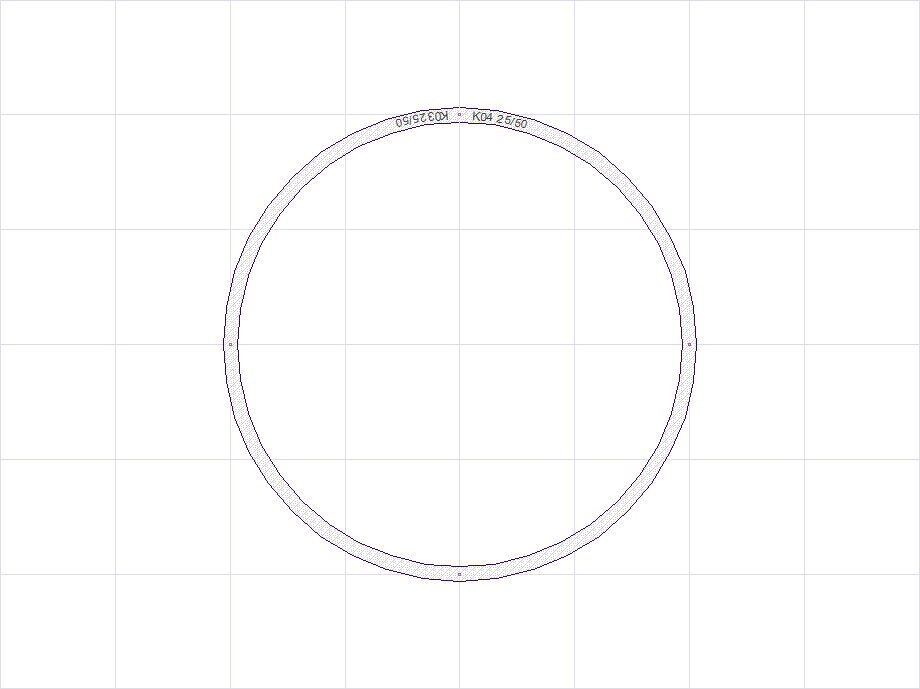

Dairesel kirişin oluşması
|
