Betonarme Kiriş Oluşturma
Kiriş komutuyla, betonarme tasarıma ait betonarme kirişler oluşturulur.
Betonarme Kiriş Komutunun Yeri

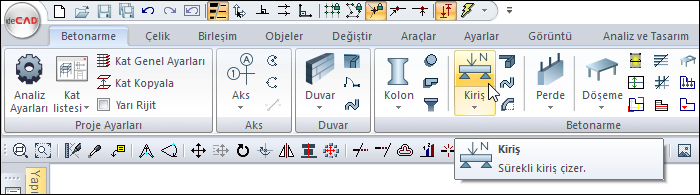

Ribbon menüde Betonarme sekmesi Betonarme başlığı altından ulaşabilirsiniz.
İşlem Adımları

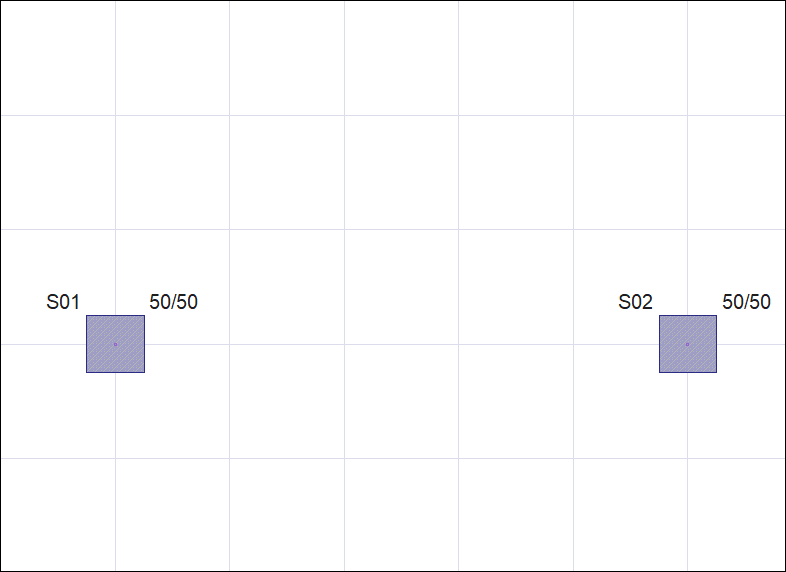

Yukarıda yer alan iki kolon arasına kiriş çizmek için;
Ribbon menüden Kiriş ikonunu tıklayın.
Kiriş toolbarı açılacaktır.
Fare imlecini kolonun üzerine getirin. İmleç şekil değiştirince farenin sol tuşunu tıklayın.
Farenizin hareketiyle beraber kirişiniz de hareket edecektir.
Kiriş toolbarında yer alan kiriş boyutları kutucuklarına kiriş boyutlarını girin. Değer girdikçe kirişinizin öngörüntüsü değişecektir.
Kiriş toolbarındaki kaçıklık butonunu tıklayarak ya da boşluk tuşuna basarak kirişinizi farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.
Kirişin ilk noktasını belirledikten sonra, imleci ikinci kolon üzerine getirin.
İmleç şekil değiştirince, sol tuşu tekrar tıklayın. Program sonraki kirişinizin öngörüntüsünü oluşturacaktır.

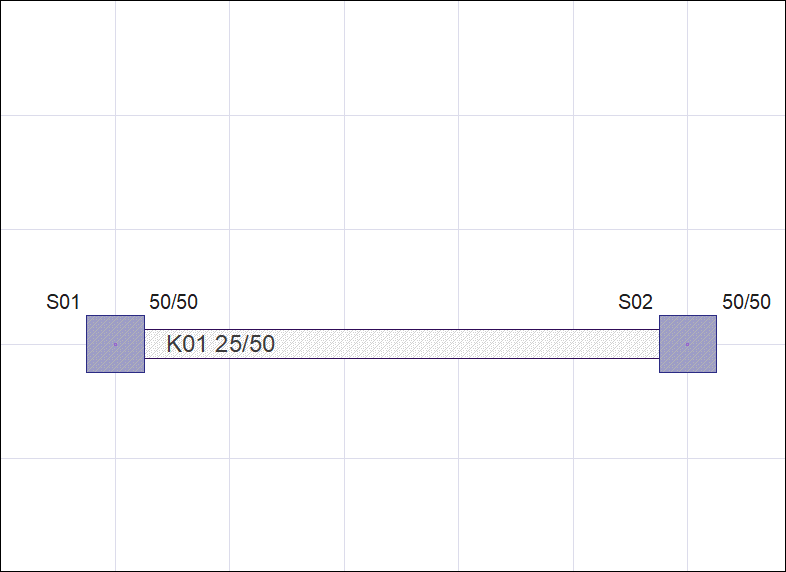

Komuttan çıkmak için esc tuşuna basın. Kirişiniz oluşacaktır.
İşlem adımı |
|---|
 |

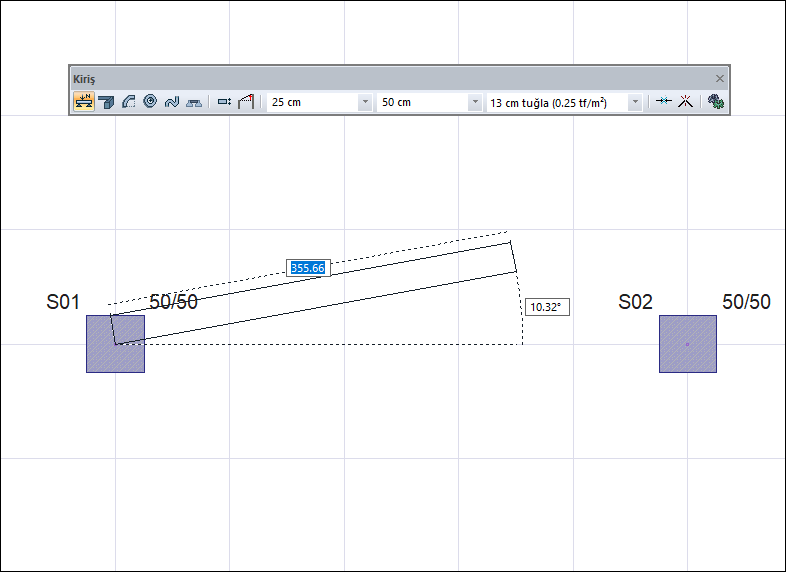

Kirişin ilk noktasının belirlenmesi  |

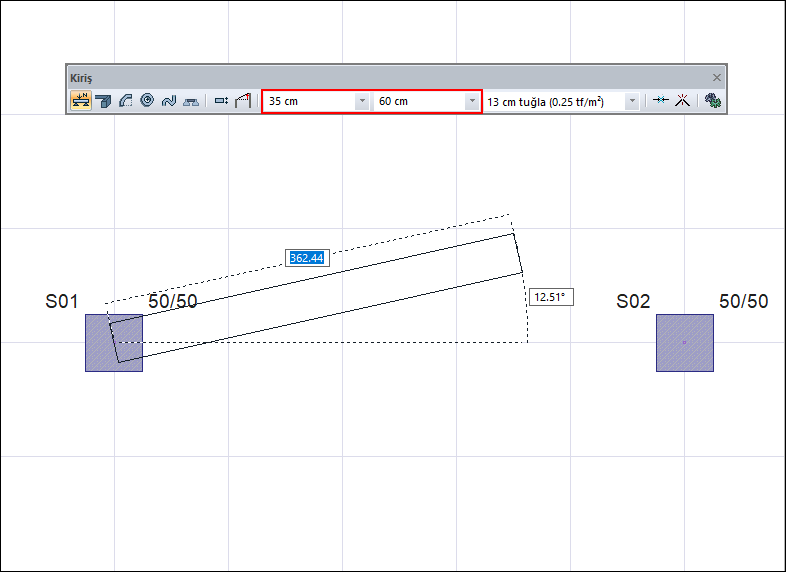

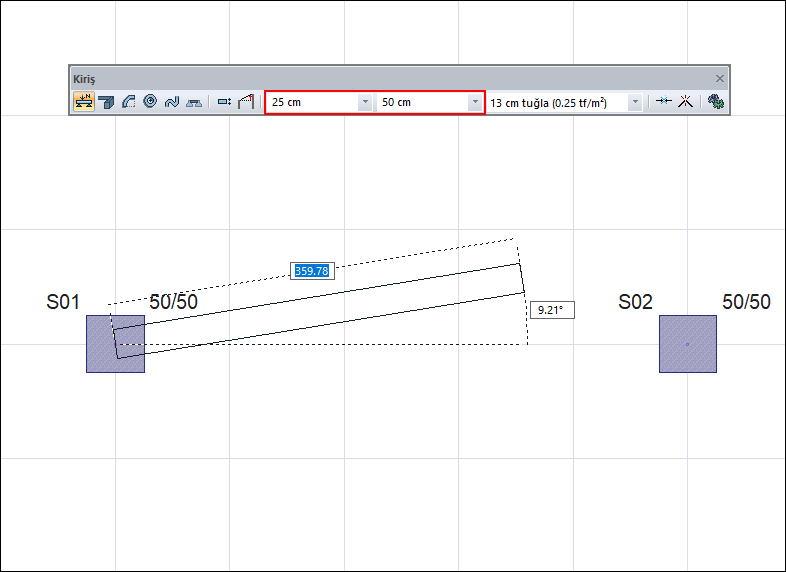

Kiriş boyutlarının değiştirilmesi  |
Klavyeden boşluk tuşuna basarak kaçıklığın değiştirilmesi  |

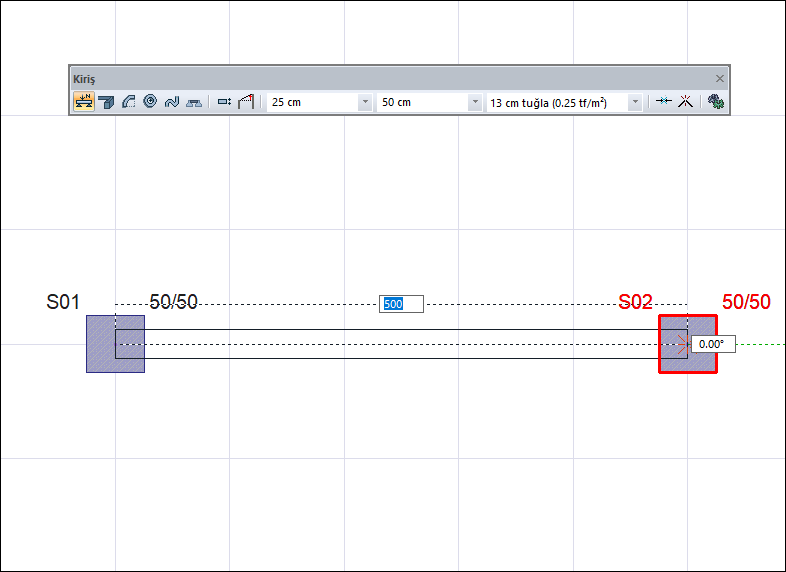

Fareyi ikinci kolonun üzerine getirerek kirişin ikinci noktasının oluşturulması  |

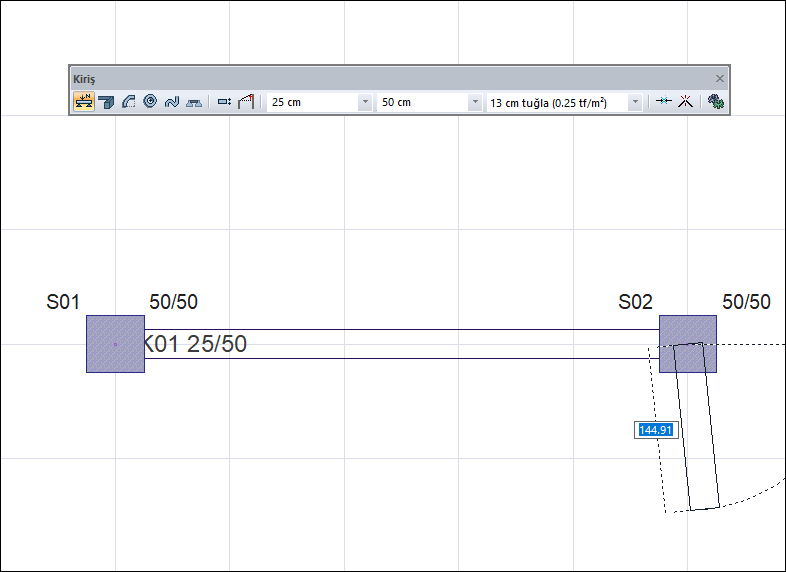

İkinci kirişin öngörüntüsünün oluşması  |
Klavyeden Esc tuşuna basarak komuttan çıkılması  |
