Subasman Perdesi Çizimi
Subasman Perdesi komutuyla, betonarme tasarıma ait betonarme subasman perdeleri çizilir.
Subasman Perdesi Komutunun Yeri

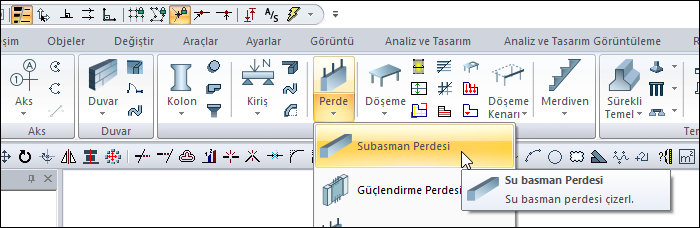

Ribbon menüde Betonarme sekmesi Betonarme konu başlığı Perde komutunun altından ulaşabilirsiniz.
![](../__attachments/2613018872/image-20231027-113825.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
İşlem Adımları
Ribbon menüden Subasman Perde ikonunu tıklayın.
Perde toolbarı açılacaktır.
Çizim alanının herhangi bir noktasına farenin sol tuşu ile tıklayın, tıklanan bu noktada subasman perdenin ilk noktası (başlangıç noktası) oluşacaktır.
Farenizin hareketiyle beraber subasman perdeniz hareket edecektir.
Shift tuşuna basarak subasman perdenizi yalnız 0 ya da 90 derece açılarda çizebilirsiniz.
Perde toolbarındaki kaçıklık butonunu tıklayarak ya da boşluk tuşuna basarak subasman perdenizi farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.
Subasman perdenin ilk noktasını belirledikten sonra çizim alanının herhangi bir noktasına farenin sol tuşunu tekrar tıklayarak subasman perdenin ikinci noktasını belirleyin.
Farenin sol tuşuna tıkladığınızda subasman perdenizin öngörüntüsü tamamlanacaktır. Program sonraki subasman perdenizin öngörüntüsünü oluşturacaktır.
Esc tuşu ile komuttan çıktığınızda subasman perdeniz oluşacaktır.
İşlem adımı |
---|

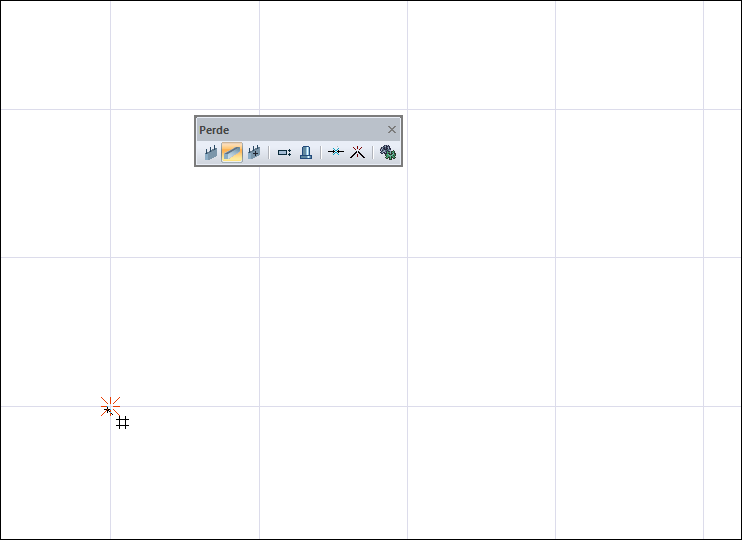

Subasman perdenin başlangıç noktasının oluşturulması ![]() |

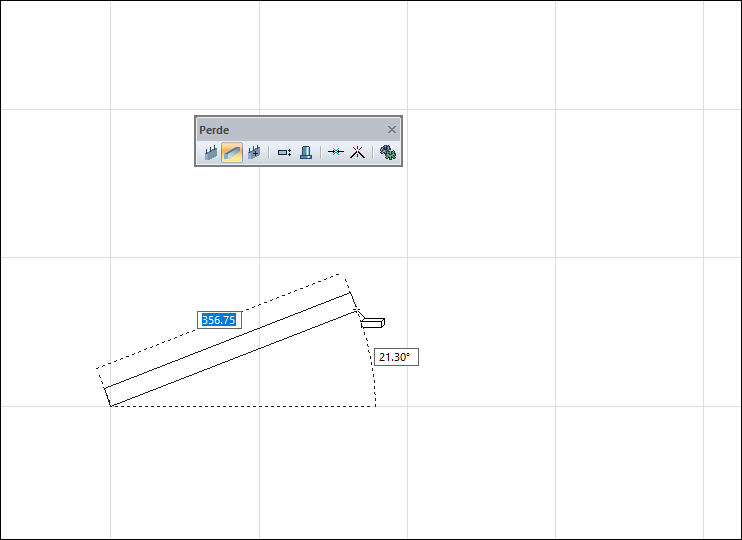

Fare hareketine bağlı olarak subasman perdenin değişmesi ![]() |

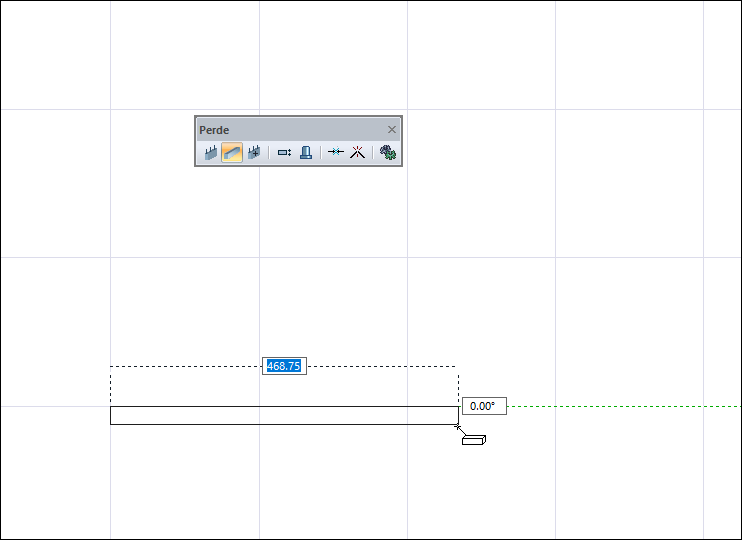

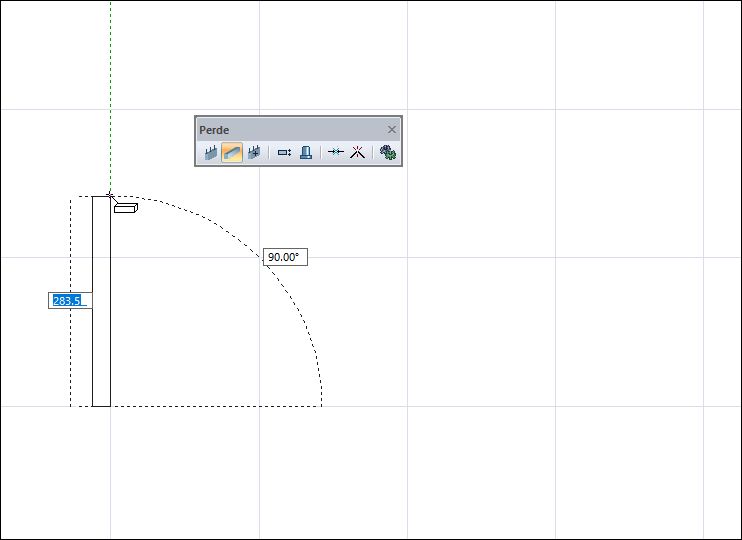

Shift tuşuna basarak subasman perdenin yalnız 0 ya da 90 derece açılarda çizilebilmesi ![]() ![]() |

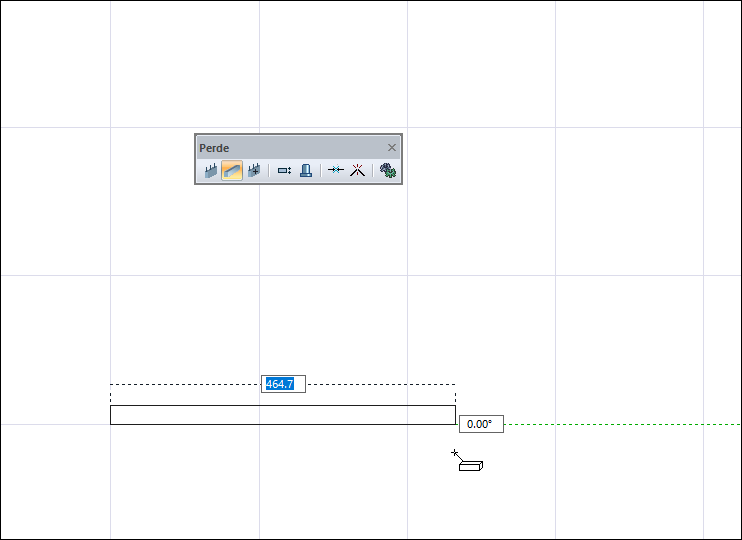

Klavyeden boşluk tuşuna basarak kaçıklığın değiştirilmesi ![]()
|

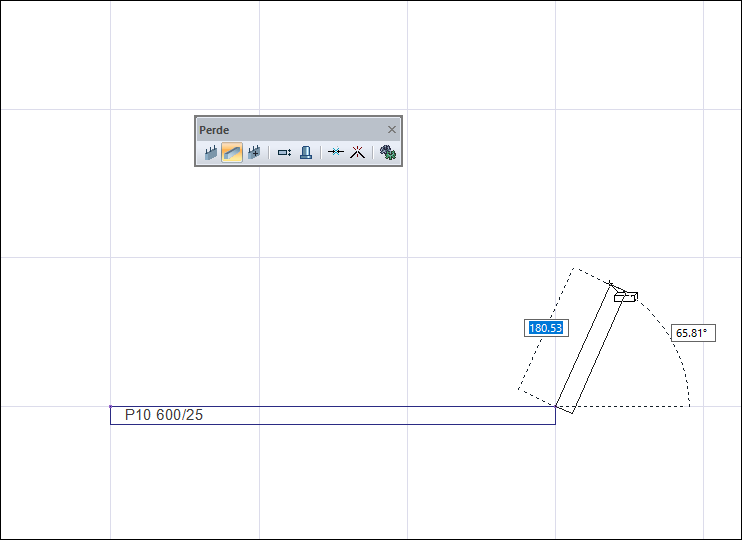

Subasman perdenin bitiş noktasının oluşturulması ve yeni subasman perdenin öngörüntüsünün oluşması ![]()
|

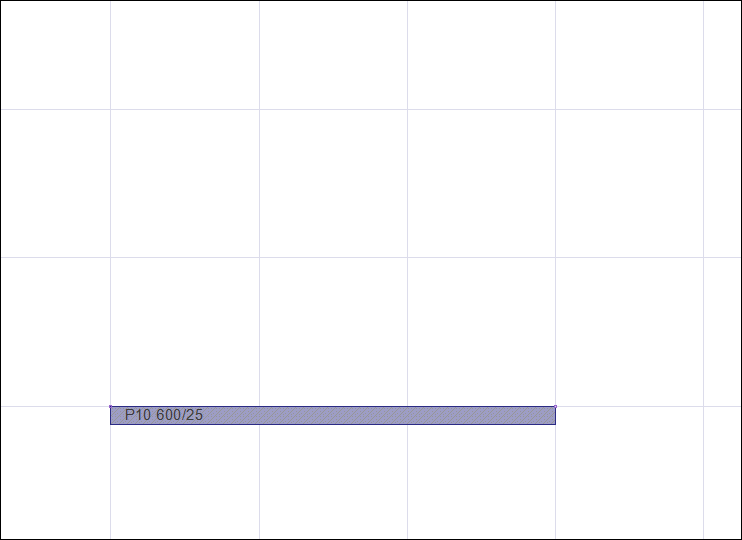

Klavyeden Esc tuşuna basarak subasman perde oluşturma işleminin sonlandırılması ![]() |

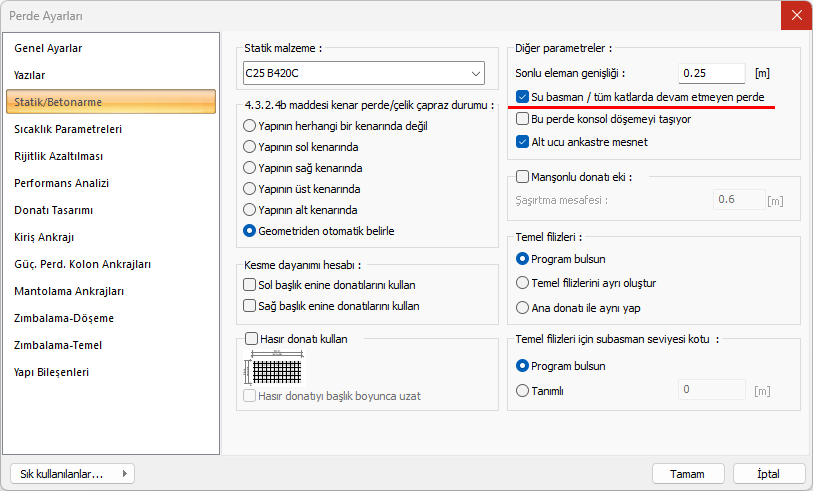

Not: Subasman perdesinin ayarlarına girildiğinde perde ayarları diyaloğu açılacaktır. Perde ayarlarında yer alan Su basman/tüm katlarda devam etmeyen perde özelliği otomatik olarak işaretli gelecektir.
![image-20240516-125445.png](../__attachments/2613018872/image-20240516-125445.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
