Güçlendirme Perdesi komutuyla mevcut betonarme kirişlerin altına güçlendirme perdesi çizilebileceği gibi mevcut perdeler güçlendirme perdelerine de dönüştürülebilir.
Güçlendirme Perdesi Komutu
Güçlendirme perdesi komutu kullanılarak betonarme güçlendirme perdeleri oluşturulur.
Güçlendirme Perdesi Komutunun Yeri

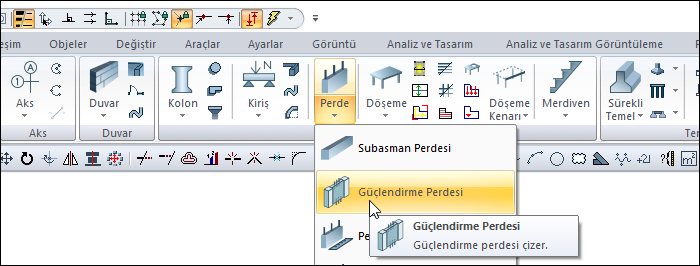

Ribbon menüde Giriş sekmesi Betonarme konu başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Güçlendirme perdesi ikonunu tıklayın.
-
Perde toolbarı açılacaktır.
-

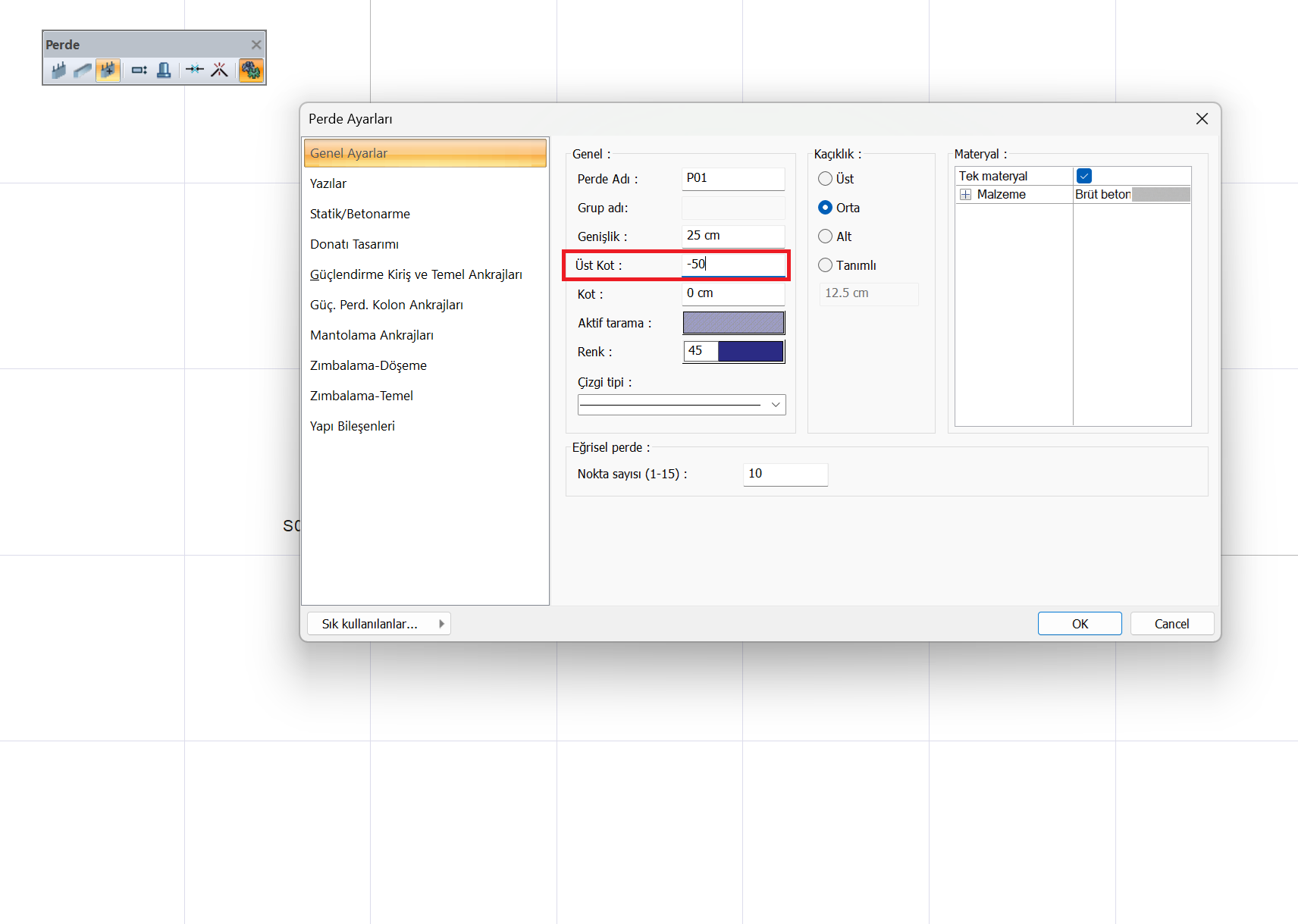

Açılan toolbardan “ayarlar” komutuna tıkayın. “Genel Ayarlar” sekmesinden “Üst Kot” bölümünü mevcut kiriş yüksekliği değerinde girin.
-
Örnek olarak kiriş yüksekliği 50 cm ise üst kot değeri -50 cm girilmelidir.
-
Çizim alanında kolon kiriş birleşim düğüm noktasına farenin sol tuşu ile tıklayın, tıklanan bu noktada güçlendirme perdenin ilk noktası (başlangıç noktası) oluşacaktır.
-
Farenizin hareketiyle beraber güçlendirme perdeniz hareket edecektir.
-
Shift tuşuna basarak güçlendirme perdenizi yalnız 0 ya da 90 derece açılarda çizebilirsiniz.
-
Perde toolbarındaki kaçıklık butonunu tıklayarak ya da boşluk tuşuna basarak güçlendirme perdenizi farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.
-
Güçlendirme perdesinin ilk noktasını belirledikten sonra çizim alanının kolon ve kirişin birleştiği ikinci noktasına farenin sol tuşunu tekrar tıklayarak güçlendirme perdesinin ikinci noktasını belirleyin.
-
Farenin sol tuşuna tıkladığınızda güçlendirme perdenizin ön görüntüsü tamamlanacaktır. Program sonraki güçlendirme perdenizin ön görüntüsünü oluşturacaktır.
-
Esc tuşu ile komuttan çıktığınızda güçlendirme perdeniz oluşacaktır.
|
İşlem adımı |
|---|
|

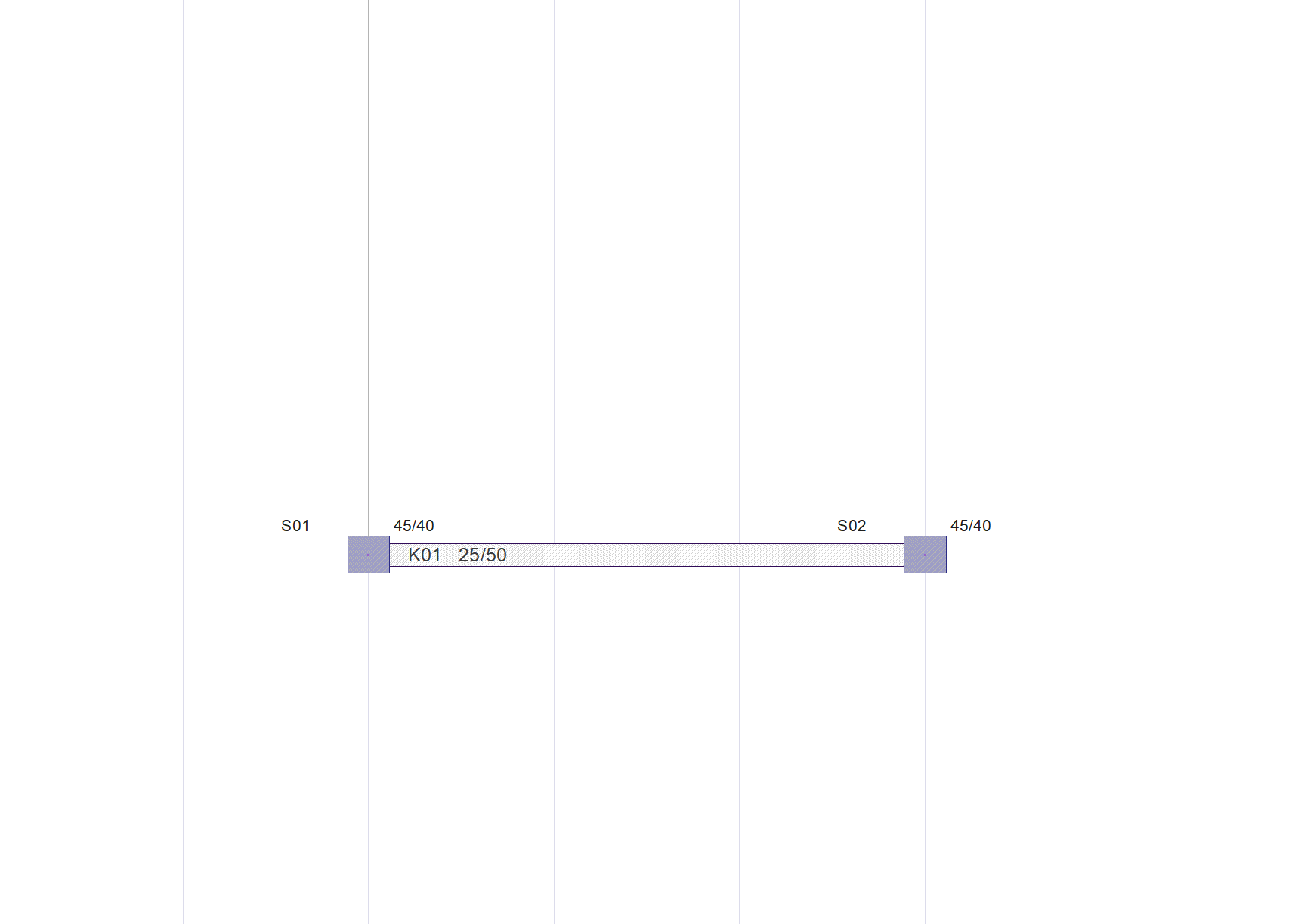

Güçlendirme perdesinin tanımlanacağı kolon-kiriş sistemi
|
|
Mevcut kiriş yüksekliğine göre güçlendirme perdesi üst kot yüksekliğinin ayarlanması.
|
|

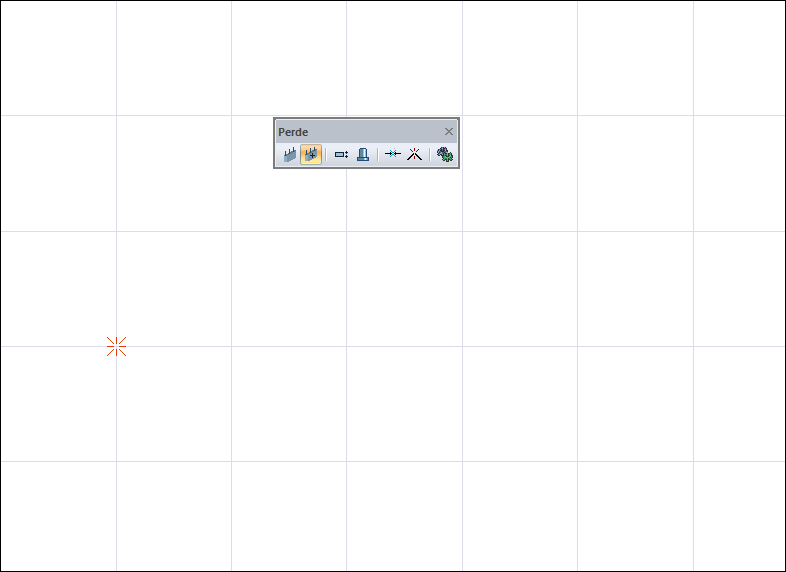

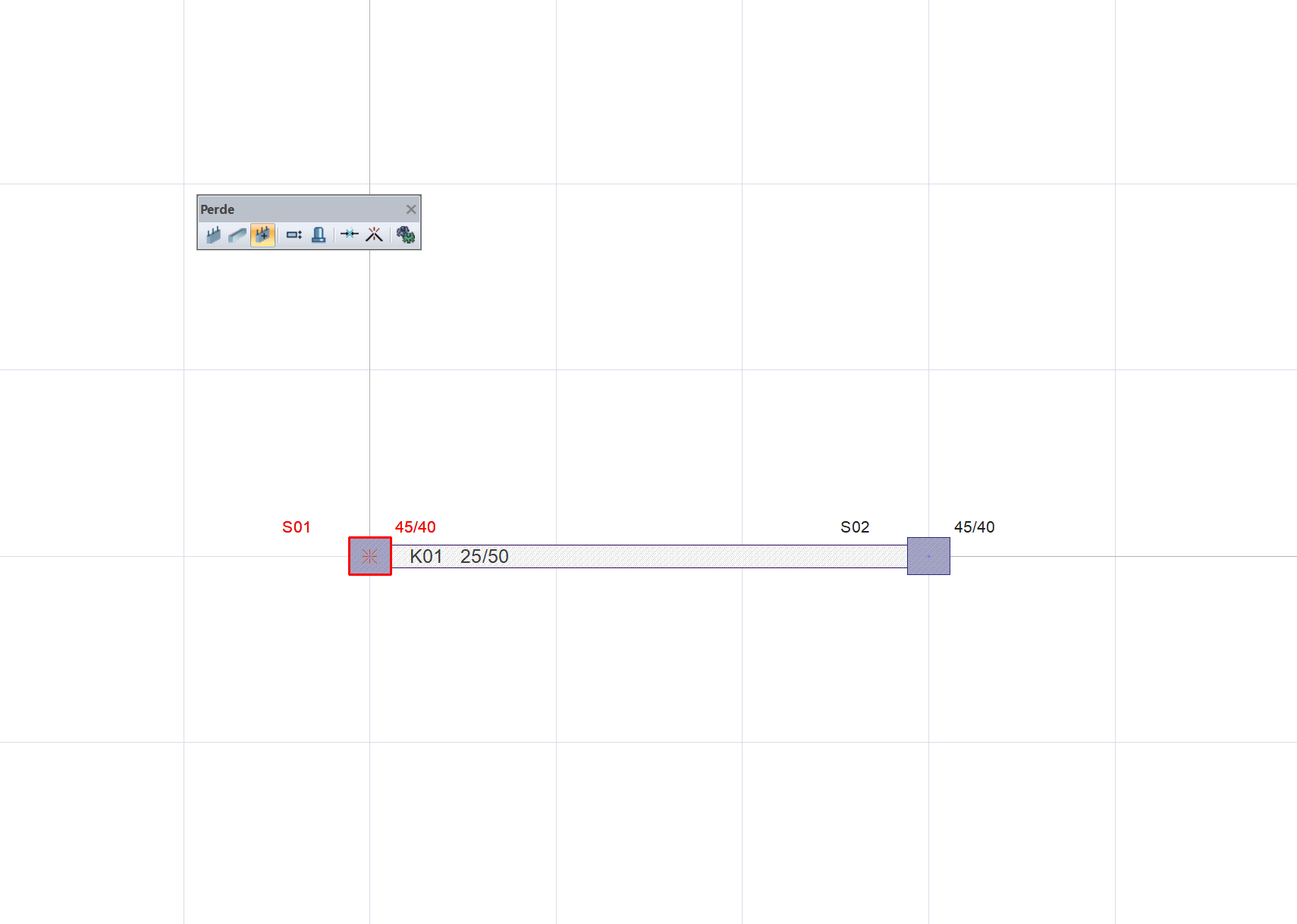

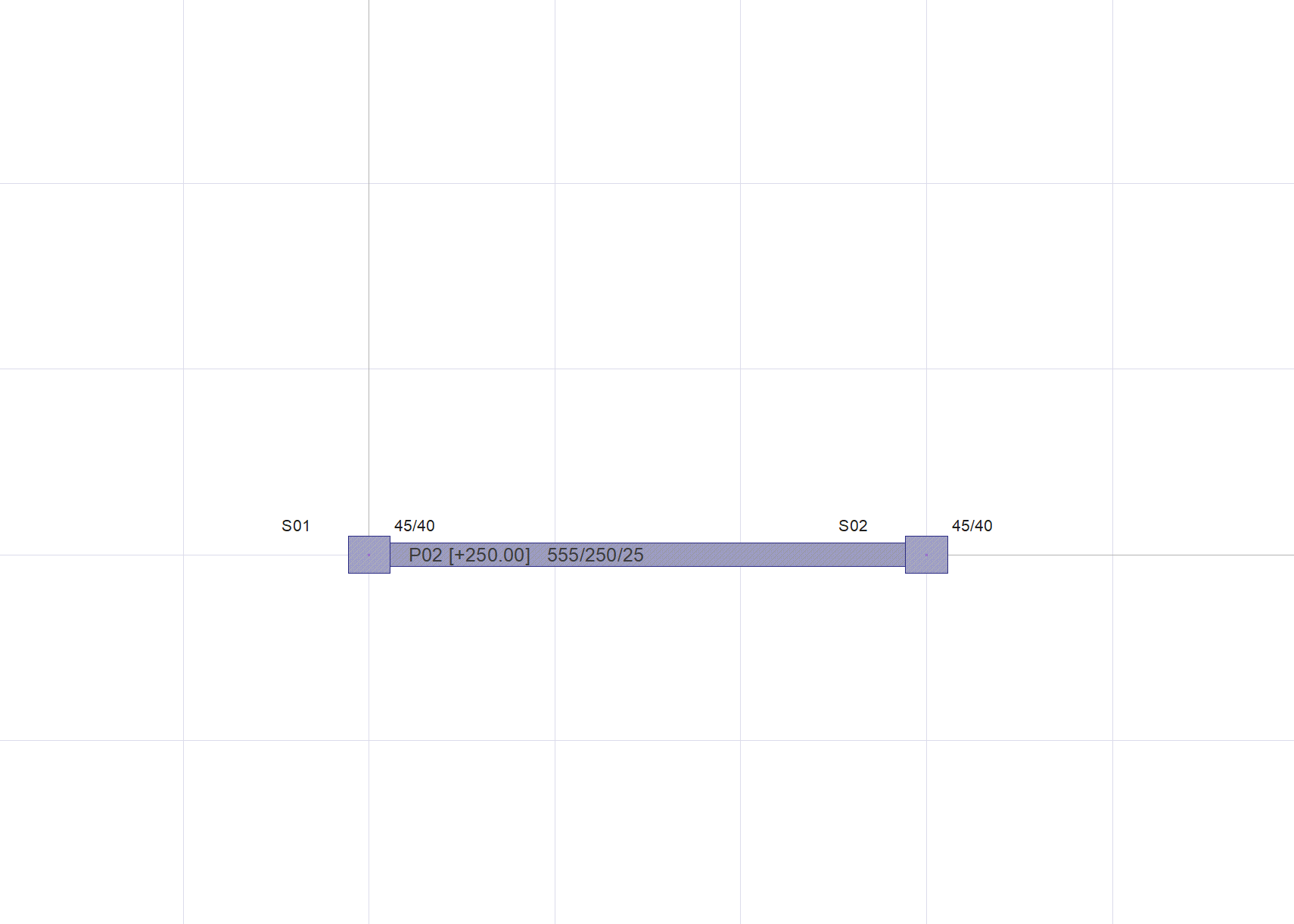

Perdenin başlangıç noktasının oluşturulması
|
|

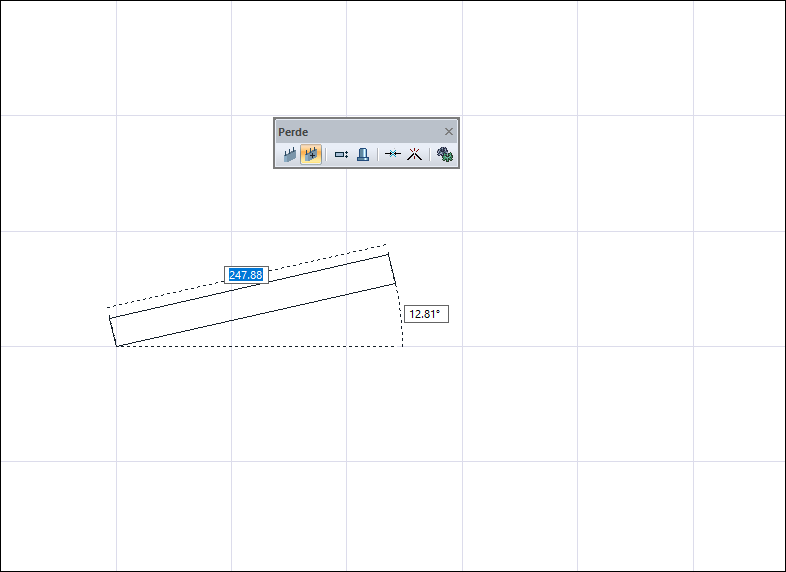

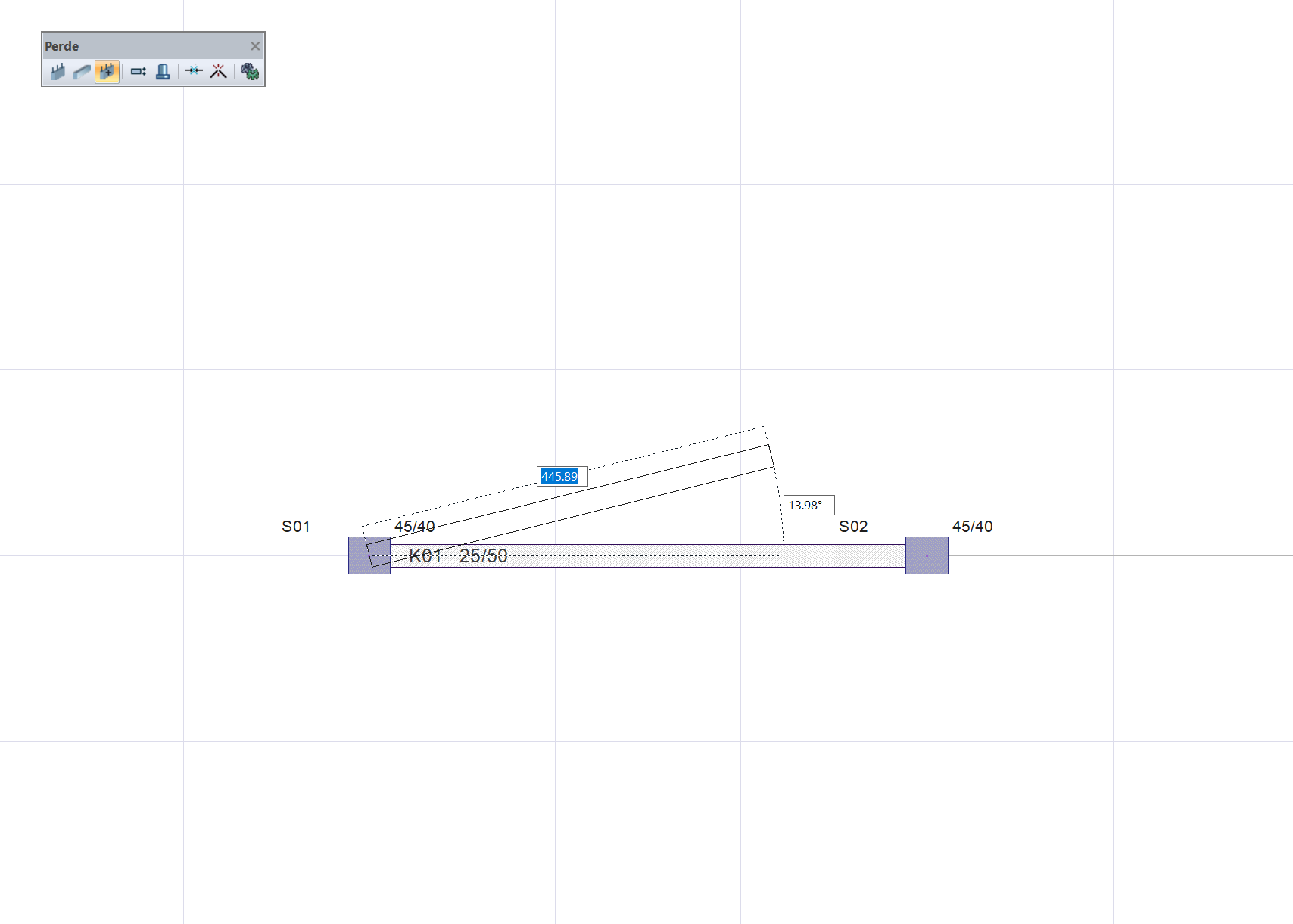

Fare hareketine bağlı olarak perdenin değişmesi
|
|

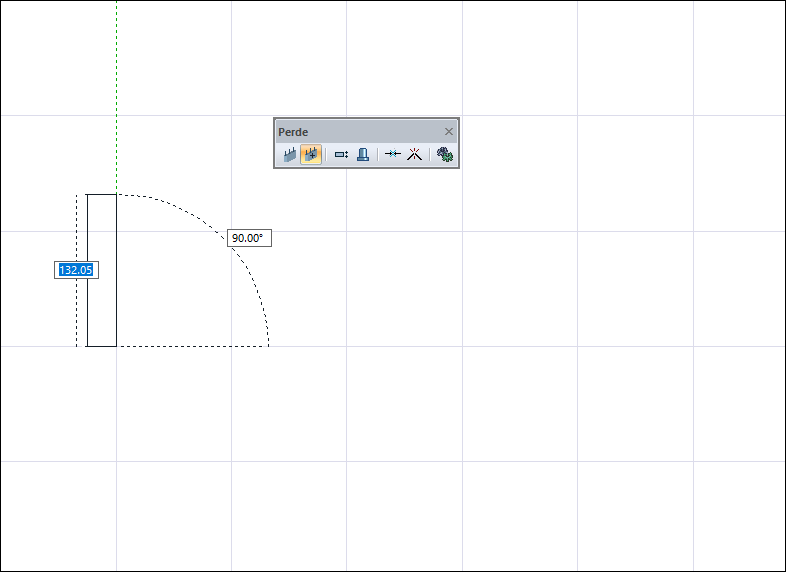

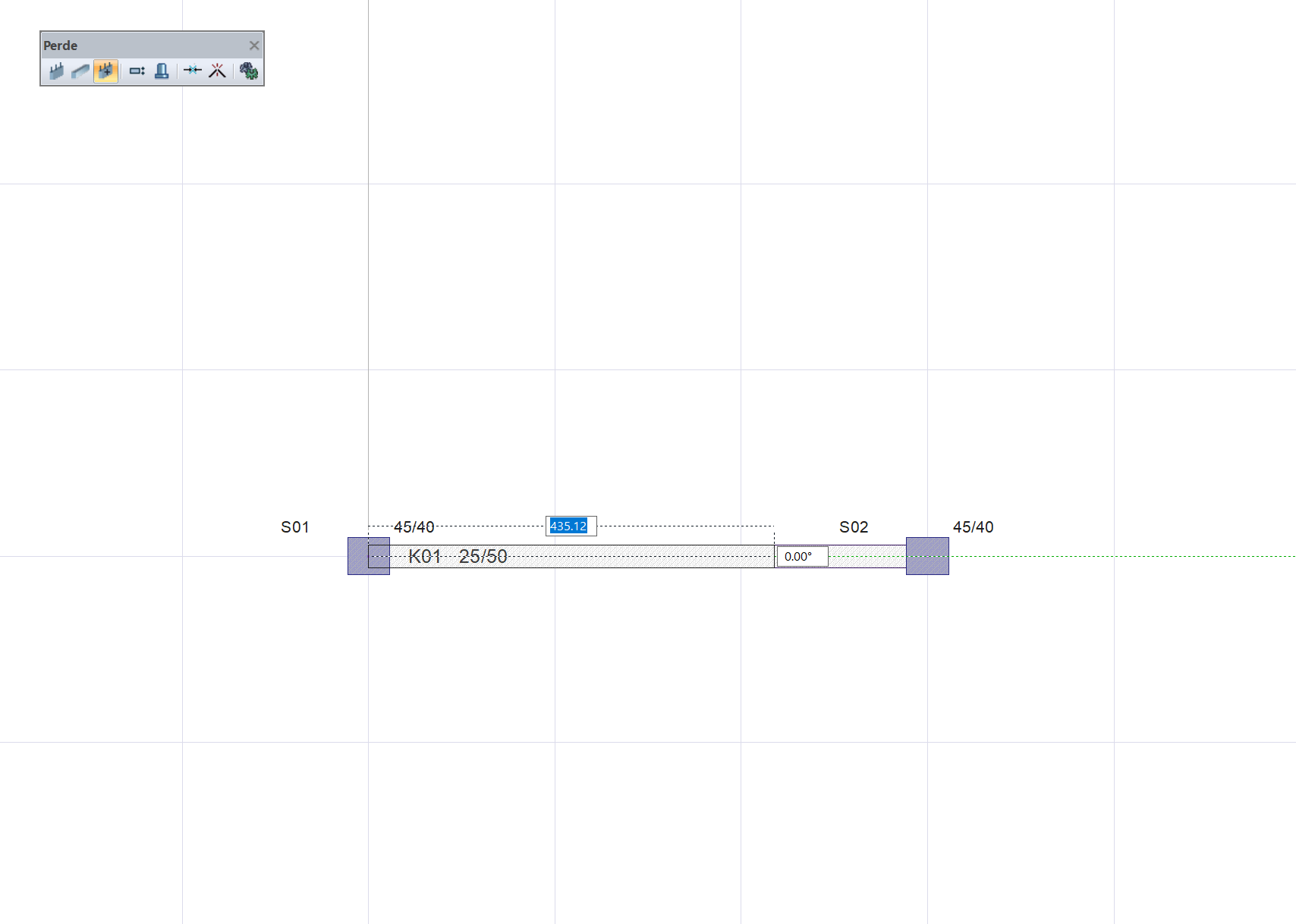

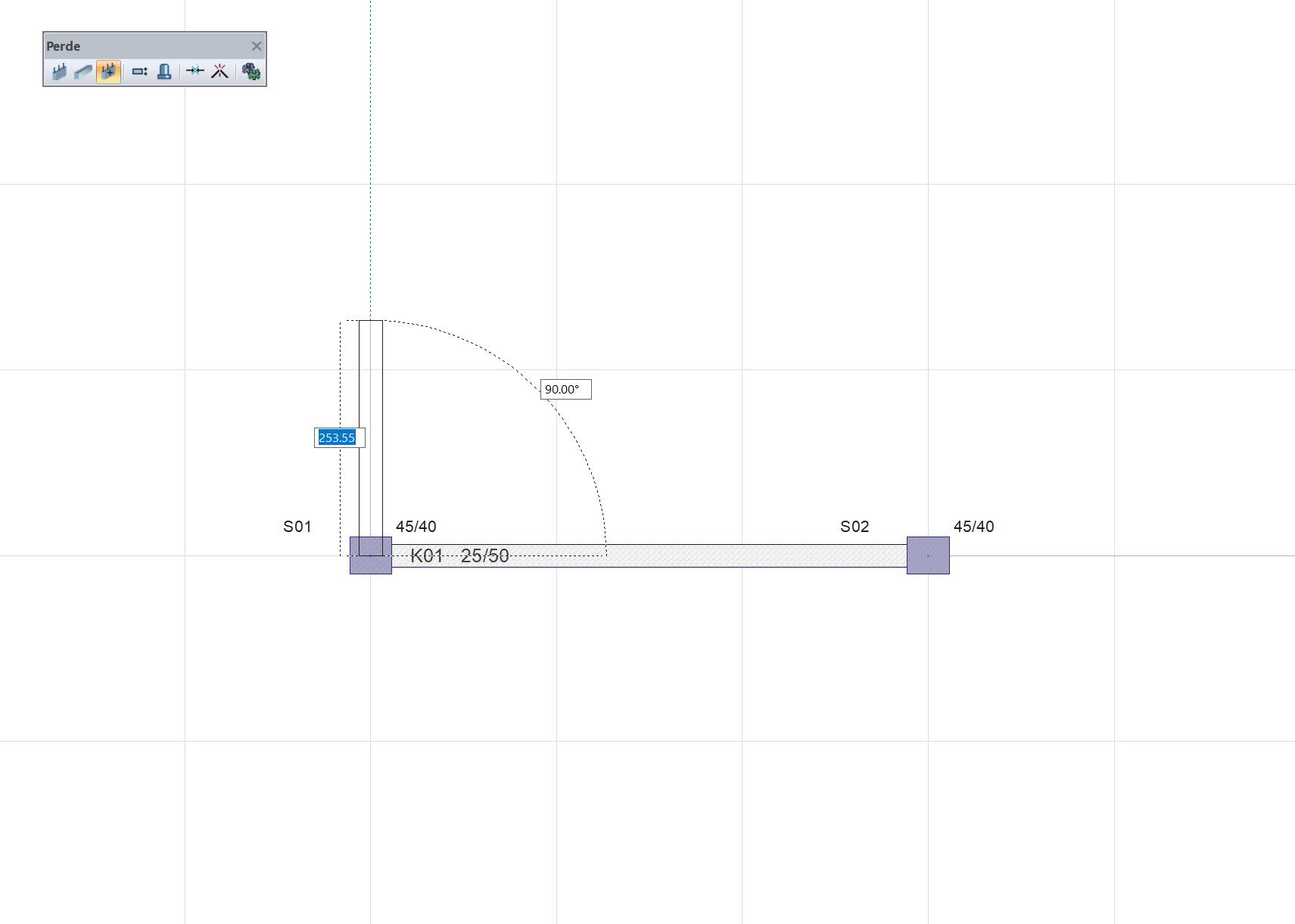

Shift tuşuna basarak perdenin yalnız 0 ya da 90 derece açılarda çizilebilmesi
|
|

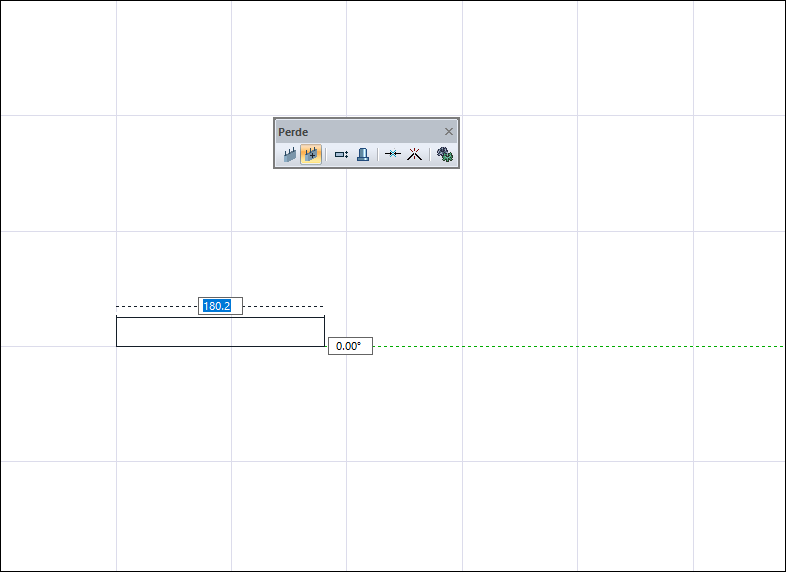

Klavyeden boşluk tuşuna basarak kaçıklığın değiştirilmesi
|
|

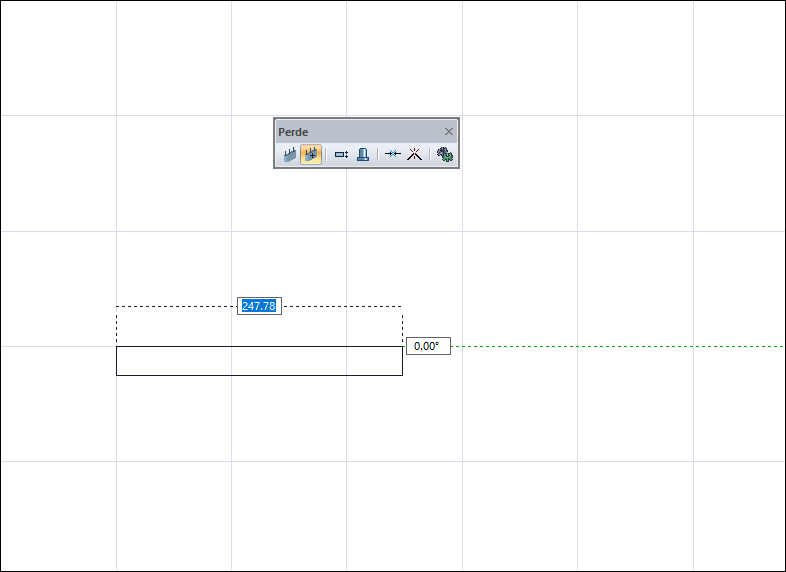

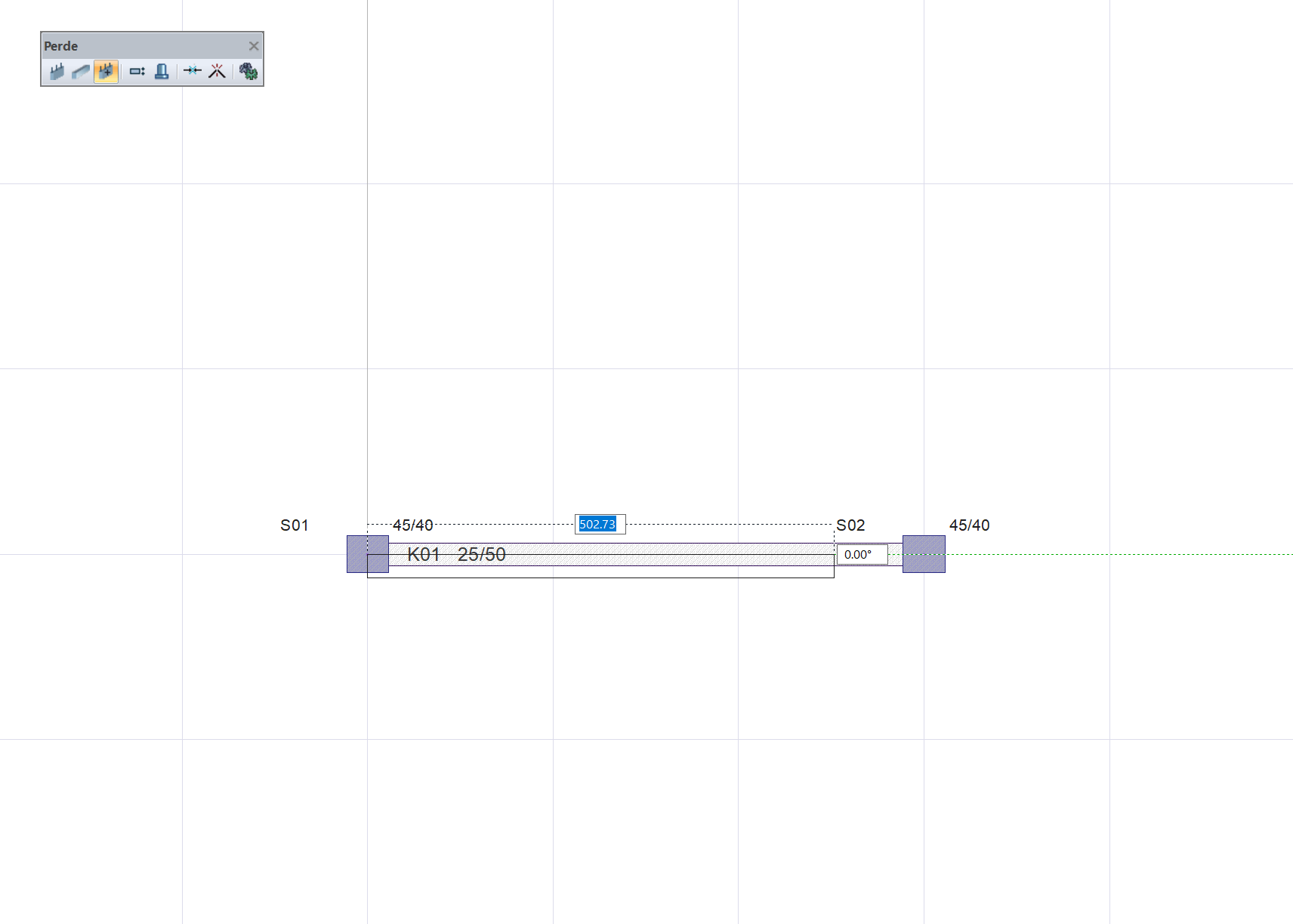

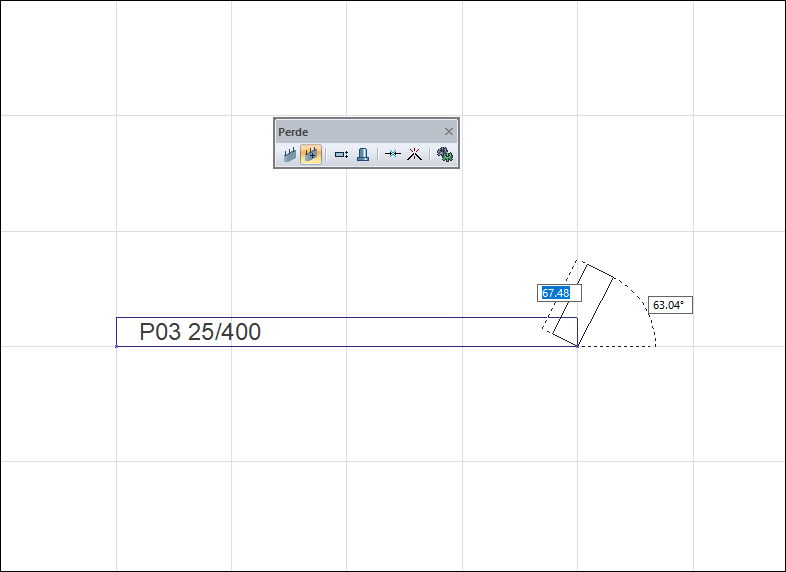

Perdenin bitiş noktasının oluşturulması ve yeni perdenin öngörüntüsünün oluşması
|
|

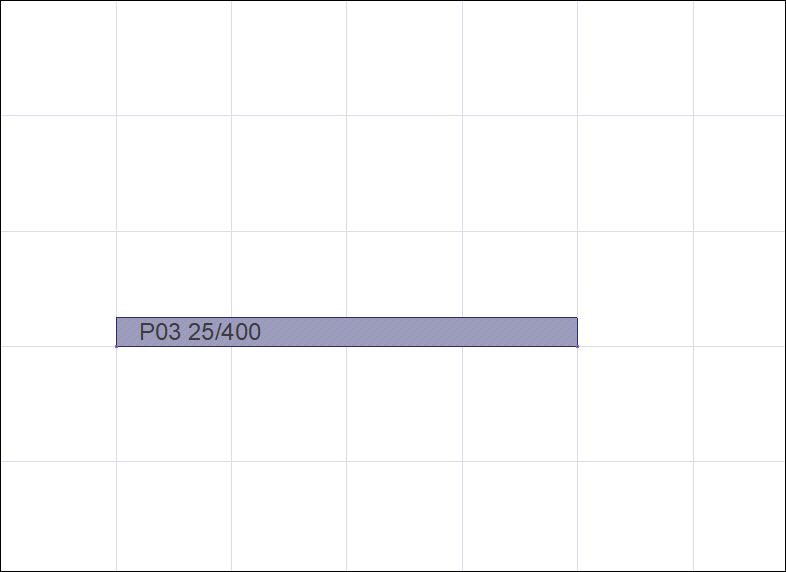

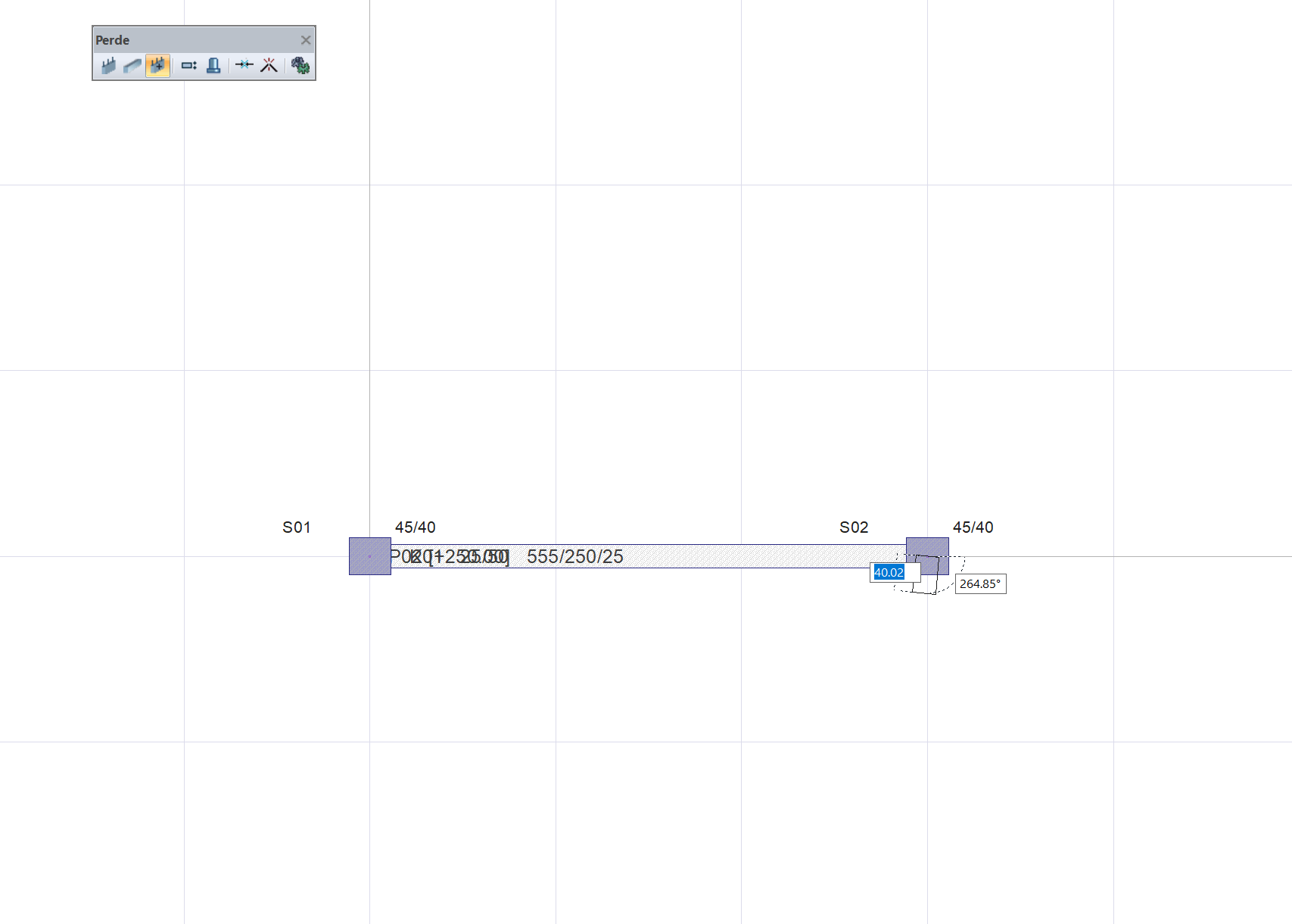

Klavyeden Esc tuşuna basarak perde oluşturma işleminin sonlandırılması
|
Mevcut Perdeyi Güçlendirme Perdesine Dönüştürme
Mevcut betonarme perdeler güçlendirme perdesi özelliği ile güçlendirme perdelerine dönüştürülür.
Güçlendirme Perdesi Özelliğinin Yeri
Perde ayarları diyaloğu Donatı Tasarımı sekmesinden Güçlendirme Perdesi özelliğine ulaşabilirsiniz.
İşlem Adımları
-
Güçlendirme perdesine dönüştürme istediğiniz perdenin üzerine farenin sol tuşuyla çift tıklayın.
-
Perde ayarları diyaloğu açılacaktır.
-
Donatı tasarımı sekmesine tıklayın.
-

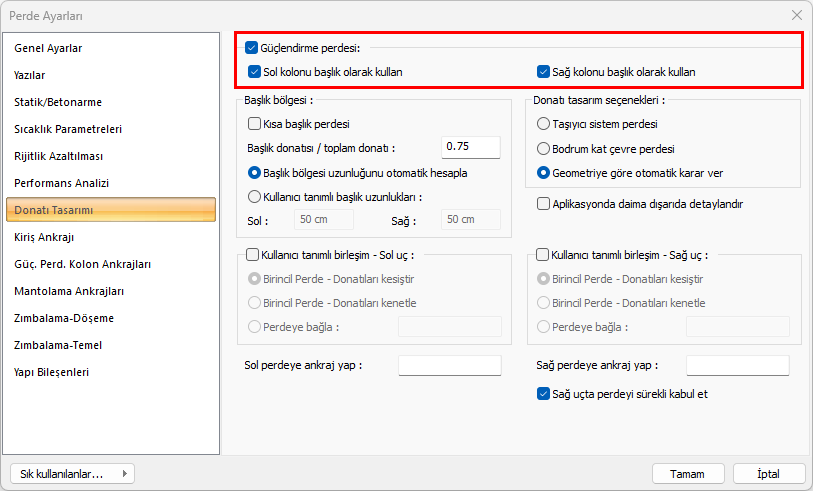

Güçlendirme perdesi seçeneğini işaretleyip başlık seçimlerini yapın.
-
Tamam butonuna tıklayarak diyaloğu kapatın.
-
Mevcut perdeniz, güçlendirme perdesine dönüşecektir.
