Perde Grubu Tanımlama
U, L, T vb. tipli poligon perdelerine perde grubu tanımlayıp tek eleman olarak tasarımını yapmak için perde ayarlarında bulunan grup adı satırı kullanılır.
Perde Grubu Tanımlama

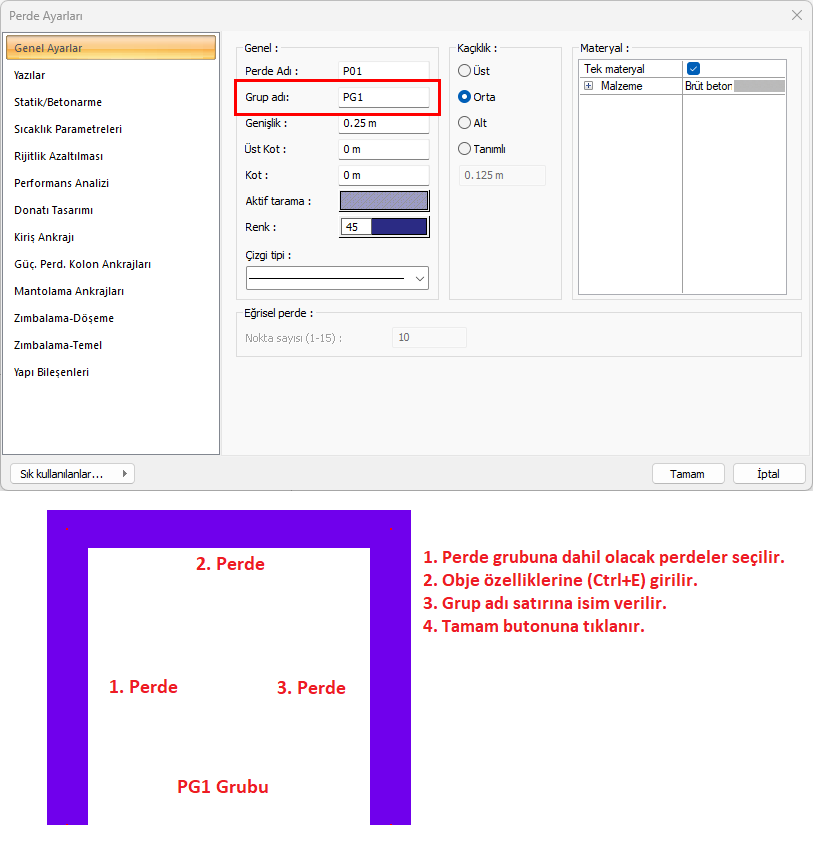

Aynı grupta bulunacak perdeler seçilerek, obje ayarlarına girilir ve grub adı satırına isim verilir.

Yapı modellemesi tamamlandıktan sonra perde grubu tanımlamak istenirse:
Perde grubuna dahil olacak perdeleri seçiniz.
CTRL+B tuşlarına basınız. Perdeler tüm katlarda seçilecektir.

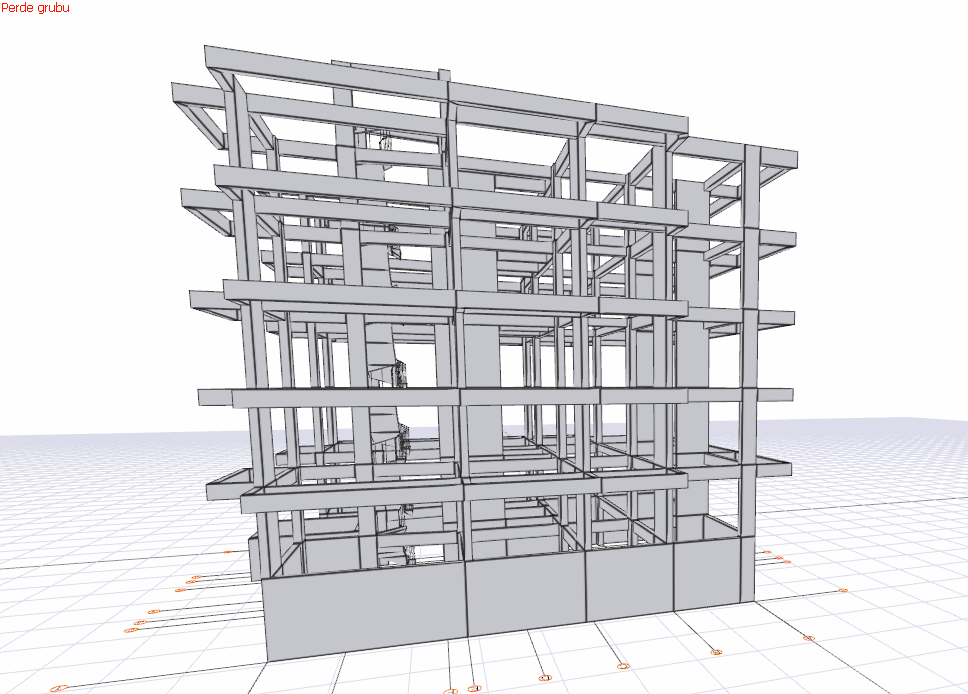

Perspektif penceresini tam ekran haline getirip, tüm katları görünür hale getiriniz.

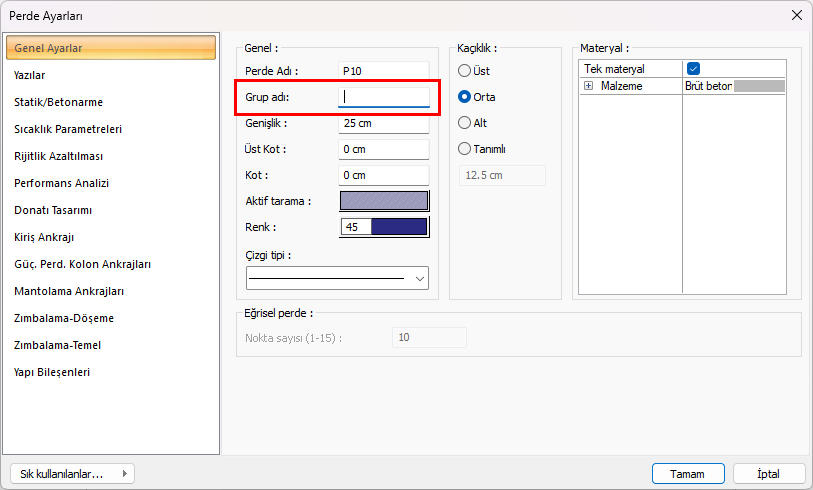

CTRL+E tuşuna basınız. Perde ayarları diyaloğu açılacaktır
Grup adı satırına bir isim veriniz.
Tamam butonunu tıklayınız.

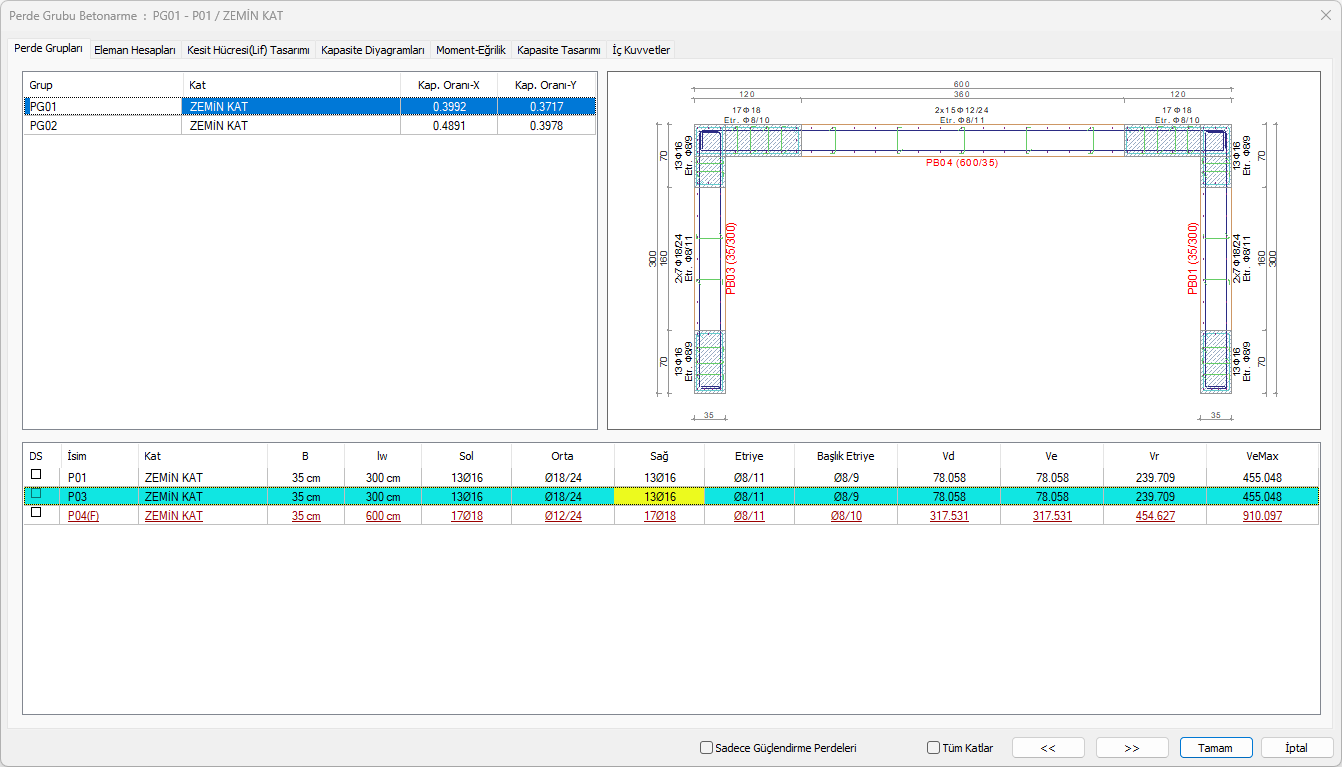

Analizden sonra Perde Grubu Betonarme diyaloğunda perde tasarım sonuçları görülebilir.

Perde grubu raporlarını ribbon menüde Raporlar sekmesi Betonarme başlığı altından Perde Grubu ikonunu tıklayarak oluşturabilirsiniz.
Perde Grubunu İptal Etme
Perde grubu iptal edilecekse ya da aynı grupta bulunan perdelerden biri gruptan çıkarılacaksa ilgili perde ya da perdelerin grup adı, perde ayarları diyaloğundan silinir.

İlgili perde/perdeleri seçin.
Obje özellikleri komutunu tıklayın.
Perde ayarları diyaloğu açılacaktır.
Perde ayarları diyaloğunda Grup adı satırını tıklayın.
Satırda yazılı olan adı silin.
Tamam butonunu tıklayın.
Tekrar analiz yapıldığında perde grubu iptal edilmiş olacaktır.

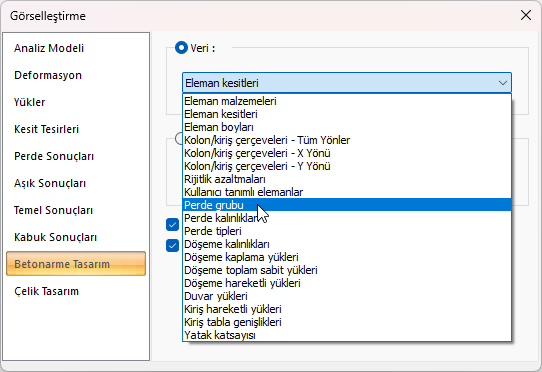

Perde grubunun iptal edilip edilmediği Görselleştirme/Betonarme Tasarım/Veri/Perde grubu seçilerek kontrol edilebilir.
