Seçilen çelik kolon boyutları TBDY Tablo 9.3 ile uyumlu değil.

Bu mesaj rapor başında eleman adı ve katı verilerek oluşturulmaktadır

Örneğin,

SC001 ZEMİN KAT Seçilen boyutlar TBDY Tablo 9.3 ile uyumlu değil.

Süneklik düzeyi yüksek ve süneklik düzeyi normal çelik taşıyıcı sistem kolonlarının enkesit koşulları TBDY Tablo 9.3 'e uygun olarak kontrol edilir. Çelik elemanların başlık genişliği/kalınlığı ve gövde yüksekliği/kalınlığı oranları Tablo 9.3’te verilen λ_hd veya λ_md sınır değerini aşmamalıdır.

Detaylı bilgi için aşağıda verilen başlığı inceleyebilirsiniz.

Çelik Taşıyıcı Sistem Tipleri için TBDY 2018 Kontrolleri

Olası Çözümler:

Adı ve katı verilen çelik elemanın enkesiti değiştirilebilir.
Çelik kolon enkesit seçimi yapılırken başlık genişliği/kalınlığı veya gövde yüksekliği/kalınlığı oranını düşürecek şekilde bir kesit seçimi yapılabilir.
HEA tipi profillerim büyük çoğunluğunda bu enkesit koşulu sağlanmamaktadır. Bu sebeple başka tip bir profil seçimi yapılabilir.
Eğer yapı uygun ise süneklik düzeyi sınırlı olarak çözülebilir.

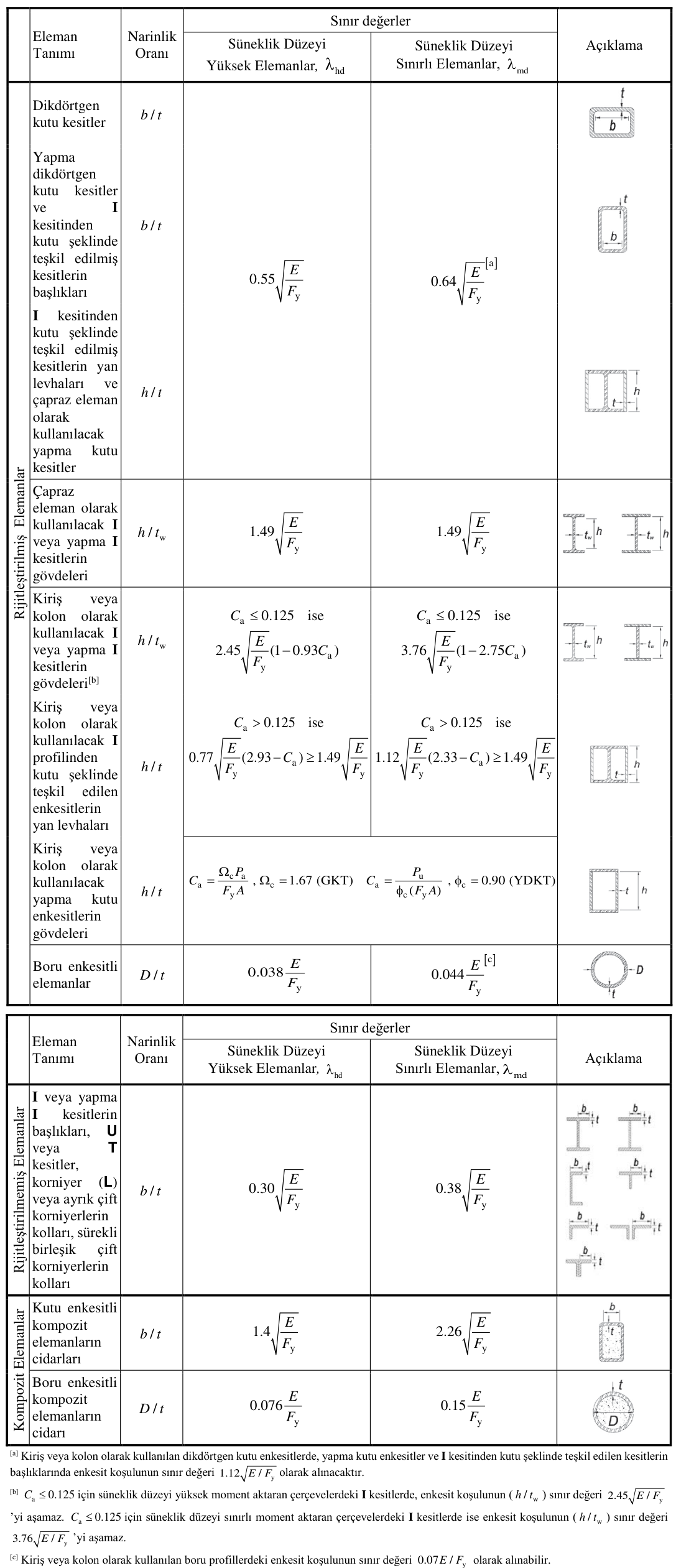

TBDY Tablo 9.3 aşağıda verilmiştir.

Simgeler

λ_hd : Süneklik düzeyi yüksek elemanlar için enkesit koşulu sınır değeri
λ_md : Süneklik düzeyi sınırlı elemanlar için enkesit koşulu sınır değeri
