Deprem Etkisi Altında Mevcut Bina Sistemlerinin Doğrusal Yöntemle Değerlendirilmesi
ideCAD Statik IDS v10 ile doğrusal performans analizinin yapılışı ve sonuçların değerlendirilmesi anlatılmıştır.
Şekil 2: Zemin Kat, A-3 aksı kolon betonarme penceresi
Şekil 2 ‘de gösterildiği üzere örnek model olarak 4 m açıklığı olan kolon boyutları 60/40 cm, kiriş boyutları 25/50 cm olan 3 katlı bir betonarme yapı seçilmiştir.
Deprem yer hareketi düzeyi DD-2 olan yapının spektrum eğrisinin tanımlanması için kullanılan Ss ve S1 katsayıları sırasıyla 0.824 ve 0.239, Zemin sınıfı ZA olarak belirlenmiştir.
TBDY 2018 Bölüm 15.4.2 ‘ye uygun olarak Bina Önem Katsayısı uygulanmamıştır. (I = 1.0)
Yapının bilgi düzeyi “Kapsamlı” olarak seçilmiştir. (Bilgi Düzeyi Katsayısı = 1.00)
Doğrusal performans değerlendirmesi TBDY 2018 Denklem 5.1 ‘de gösterilen yük birleşimi ile hesaplanmıştır.
TBDY 2018 Bölüm 15.4.6 ‘da belirtildiği üzere ek dışmerkezlik uygulanmamıştır.
Doğrusal hesap yöntemlerinden “Mod birleştirme yöntemi” kullanılmış ve deprem hesabında Ra = 1 alınmıştır.
Etkin Kesit Rijitlikleri TBDY 2018 Bölüm 15.4.11 ‘de belirtildiği üzere Şekil 3 ‘de gösterilen tablo dikkate alınmıştır.

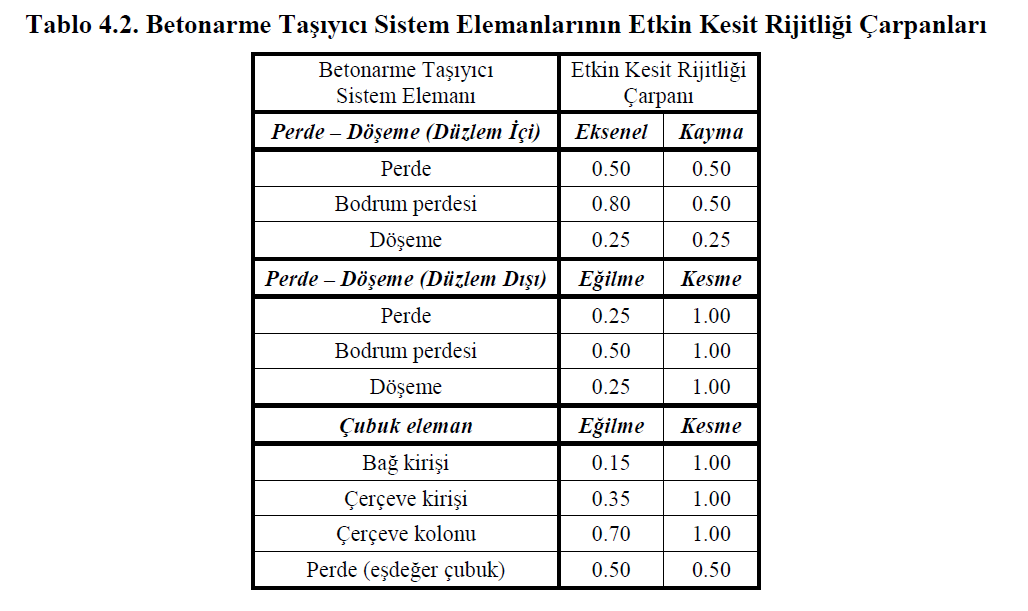

Şekil 3: TBDY 2018 Tablo 4.2 Betonarme elemanlar için Etkin Kesit Rijitliği çarpanları
