Tek Tali Çelik Kiriş Oluşturma
Tek Tali Çelik Kiriş komutu ile iki kiriş arasında tek parça tali kiriş çizilir.
Tek Tali Çelik Kiriş Komutunun Yeri

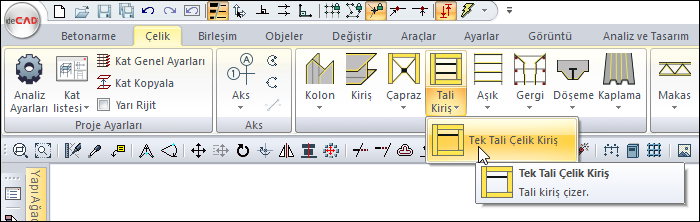

Ribbon menü Çelik sekmesi Çelik başlığı altından ulaşabilirsiniz.
İşlem Adımları
Ribbon menüden Tek Tali Çelik Kiriş ikonunu tıklayın.
Tek tali kiriş toolbarı açılacaktır.
Tali kirişin başlamasını istediğiniz kirişin üzerinden ilk noktayı belirleyin.
Çelik kiriş toolbarında yer alan profil listesine tıklayarak listeden profil seçin.
Farenizin hareketiyle beraber tali kirişiniz de hareket edecektir.
Klavyeden Shift tuşuna basarak düz ya da dik bir kenar çizebilirsiniz.
Boşluk tuşuna basarak tali kirişinizi farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.
İmleci diğer kirişin üzerine getirerek ikinci noktanızı oluşturun. Program sonraki kirişinizin öngörüntüsünü oluşturacaktır.
Komuttan çıkmak için Esc tuşuna basın. Tali kirişiniz oluşacaktır.
İşlem adımı |
|---|

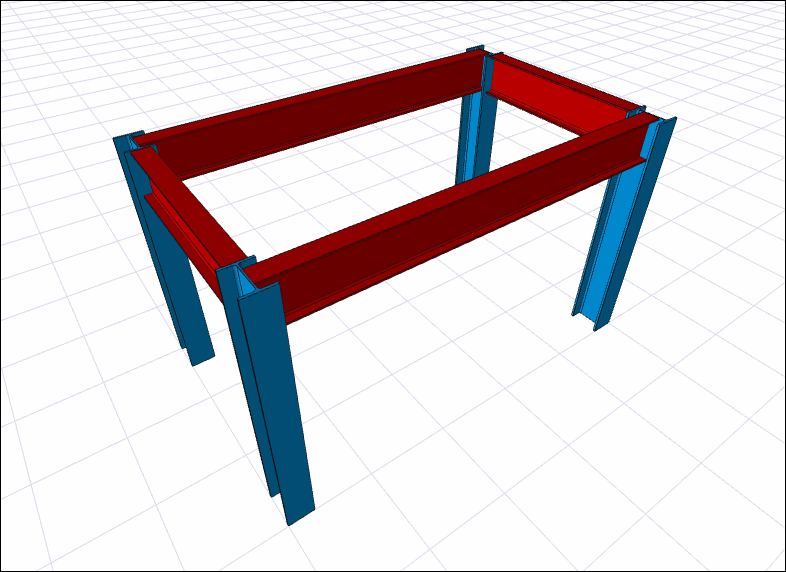

Tek tali kiriş oluşturulacak alan  |

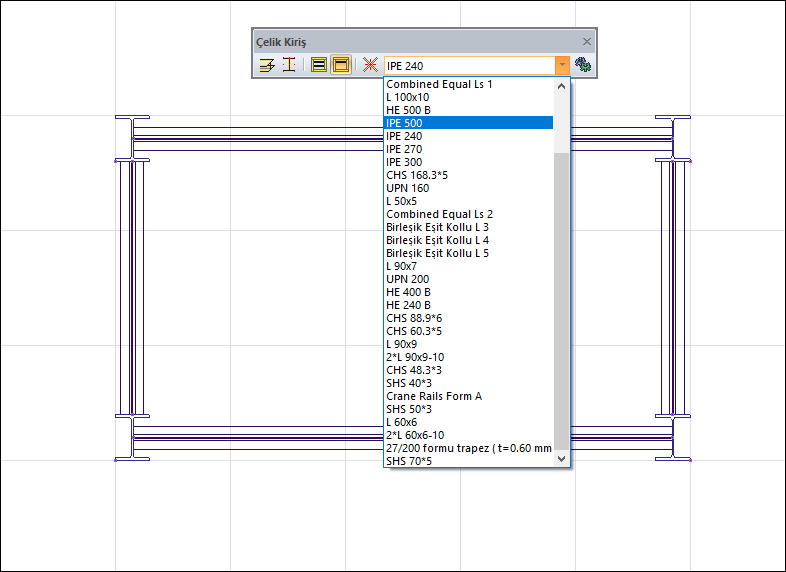

Çelik kiriş toolbarı profil listesinden profil seçilmesi  |

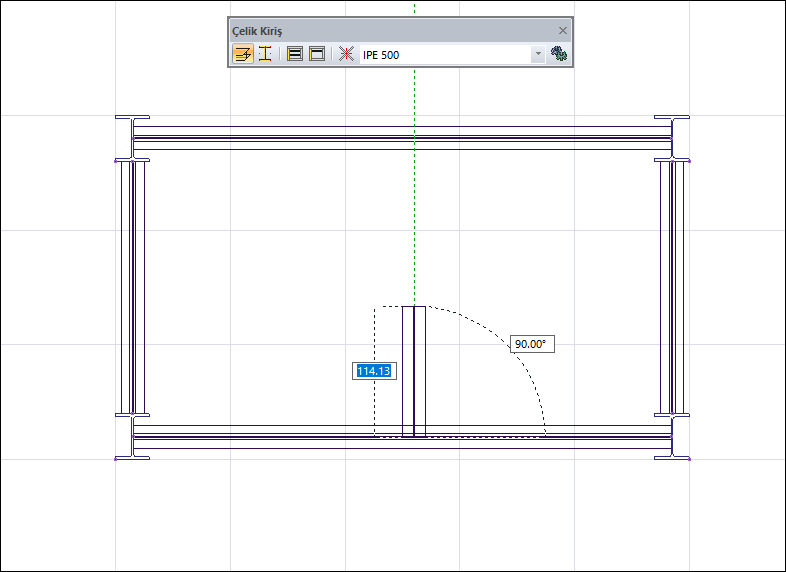

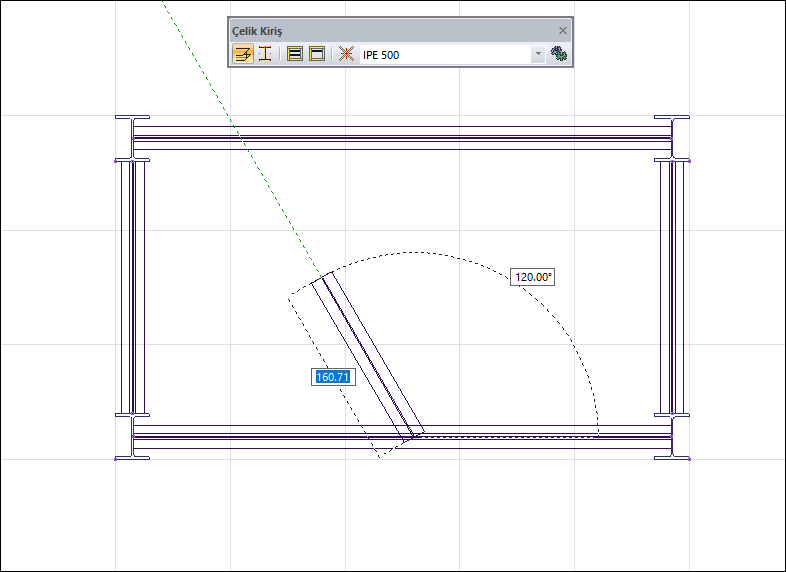

Tali kirişin başlangıç noktasının belirlenmesi ve farenin hareketine göre öngörüntüsünün hareket etmesi  |

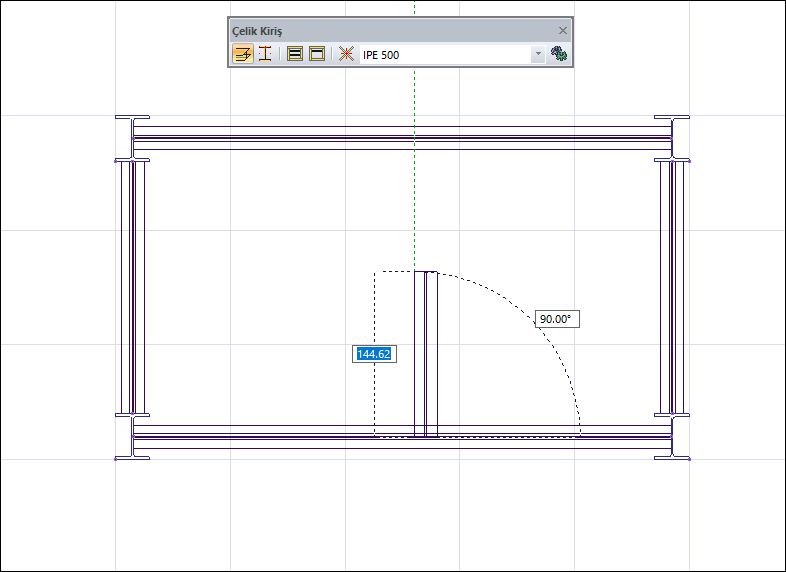

Klavyeden Shift tuşuna basarak dik tali kiriş çizilmesi  |
Klavyeden boşluk tuşuna basılarak kaçıklığın değiştirilmesi  |

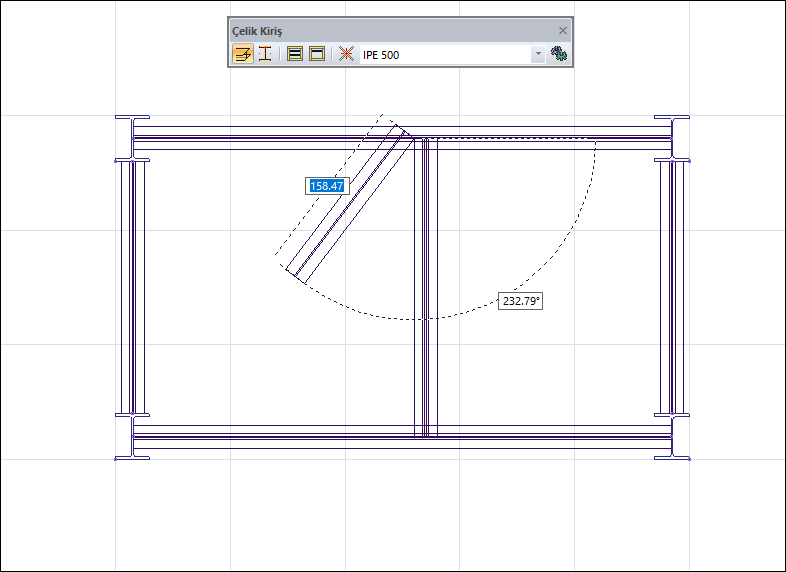

Tali kirişin bitiş noktasının oluşturulması ve yeni tali kirişin öngörüntüsünün oluşması  |

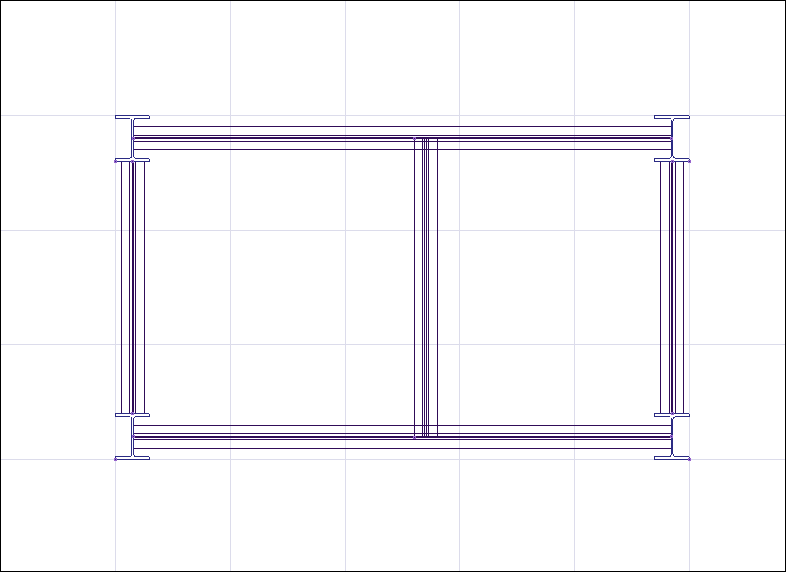

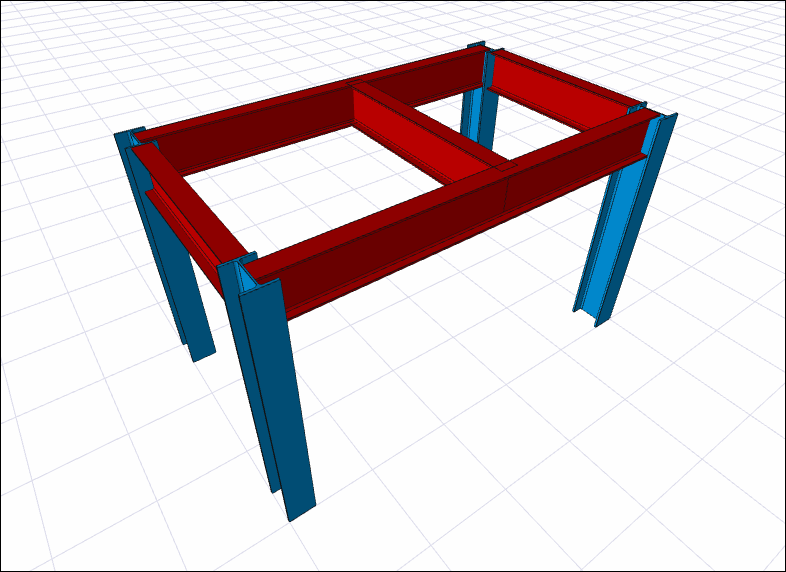

Tek tali çelik kiriş oluşturma işleminin tamamlanması   |
