Yardımcı ızgara çizgileri, ana ızgara çizgilerini eşit parçalara böler. Izgara sistemi, x ve y eksenlerine paralel, eşit aralıklarla çizilen yatay ve düşey çizgilerden oluşur. Yardımcı ızgara çizgileri de ana ızgara çizgilerinin arasını bölen sanal çizgilerdir. İstenirse yardımcı ızgara çizgilerinin rengi değiştirilir.

Yardımcı Izgara Çizgi Ayarlarının Yeri

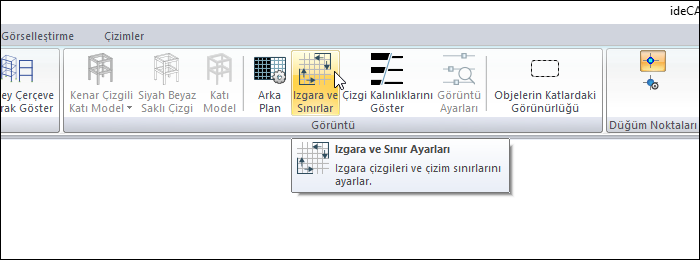

Ribbon menü Görüntü sekmesi Görüntü başlığı altından ulaşabilirsiniz.

Yardımcı çizgilere ayrıca Genel Ayarlar diyaloğundan da ulaşabilirsiniz.

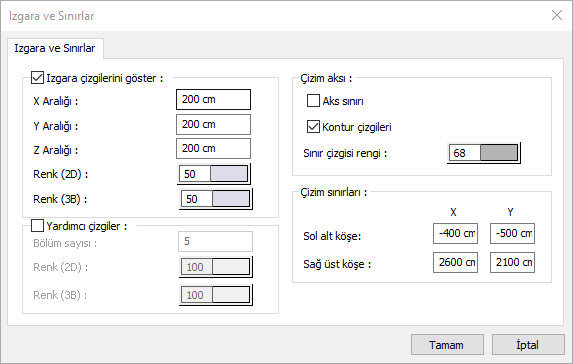

Yardımcı Çizgi Ayarları

Özellikler ve Açıklamaları

Yardımcı çizgiler

Seçeneği işaretlenerek ızgara çizgilerinin arasında yardımcı çizgiler görünür hale gelir.

Bölüm sayısı

Izgara çizgilerin arasının kaça bölüneceği girilir.

Renk (2D)

2 boyutlu pencereler için yardımcı çizgilerin rengi seçilir.

Renk (3B)

3 boyutlu pencereler için yardımcı çizgilerin rengi seçilir.

Yardımcı Çizgilerini Gösterme

Yardımcı ızgara çizgilerini kapatıp açmak için;

  • Izgara ve sınırlar ikonuna tıklayın.

  • Yardımcı çizgiler seçeneğine farenin sol tuşu ile tıklanarak işaretlenir.

  • Tamam butonu tıklanıp diyalogdan çıkılır. Yardımcı çizgiler açılacak, çizim alanında görünecektir.

  • Aynı şekilde seçeneğe farenin sol tuşu ile tıklanarak işareti kaldırılırsa yardımcı çizgilere kapatılacak çizim alanında görünmeyecektir.

  • Girilen yardımcı çizgi ayarlarının projedeki bütün pencerelere uygulanması isteniyorsa, Genel Ayarlar diyaloğunda Ayarları bütün çizim pencerelerine uygula satırı işaretlenir.

Yardımcı çizgiler işaretli değilken

Yardımcı çizgiler işaretliyken

Yardımcı Çizgilerin Rengini Değiştirme

Yardımcı ızgara çizgilerinin rengini değiştirmek için;

  • Izgara ve sınırlar ikonuna tıklayın.

  • Yardımcı çizgiler bölümünden Renk (2D) renk kutucuğu farenin sol tuşu ile tıklanır.

  • Tuş basılı tutularak, imleç açılan renk paleti üzerinde sürüklenir. İstenilen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğunun seçilen rengi aldığı görülür.

  • Tamam butonu tıklanıp diyalogdan çıkıldığında yarımcı çizgi rengi değişecektir.

  • Girilen yardımcı çizgi ayarlarının projedeki bütün pencerelere uygulanması isteniyorsa, Genel Ayarlar diyaloğunda Ayarları bütün çizim pencerelerine uygula satırı işaretlenir.

Yardımcı çizgiler gri renginde

Yardımcı çizgiler kahverenginde
