Tipik Diş Belirle komutu ile nervür veya kaset döşemelerde tip dişin yeri belirlenir. Nervür veya kaset döşeme oluştururken tip dişin kaçıncı nervür veya kaset diş olarak kabul edileceği önemlidir.

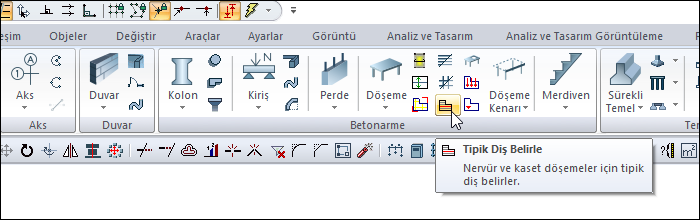

Tipik Diş Belirle Komutunun Yeri
Ribbon menüde Betonarme sekmesi Betonarme konu başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Tipik Diş Belirle ikonunu tıklayın.
-
Nervür döşemede tipik diş belirlemek için iki tane diş seçin.
-
Tek tipik diş tanımlamak istiyorsanız, aynı nervür dişi üzerine iki kez tıklayabilirsiniz.
-
Kaset döşemede tek tipik diş tanımlamak isterseniz istediğiniz doğrultudaki nervür dişini seçin.
-
Her iki doğrultuda da tipik diş belirlemek isterseniz tipik diş olarak belirmek istediğiniz dişlerin kesişim noktasına tıklayın.
-
Tipik diş seçildiğinde ekrana ‘Komşu dişi de tipik diş olarak ayarlamak ister misiniz?’ sorusu gelir. Evet butonuna tıklayarak komşu döşemeler için de tipik dişi sürekli hale getirebilirsiniz.
-
Tipik dişleriniz belirlenecektir.
|
İşlem adımı |
|---|
|

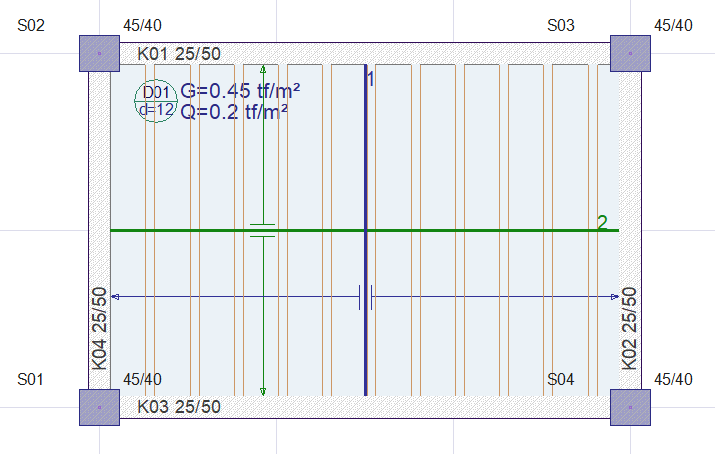

Tipik diş belirmeden önce nervürlü döşeme
|
|

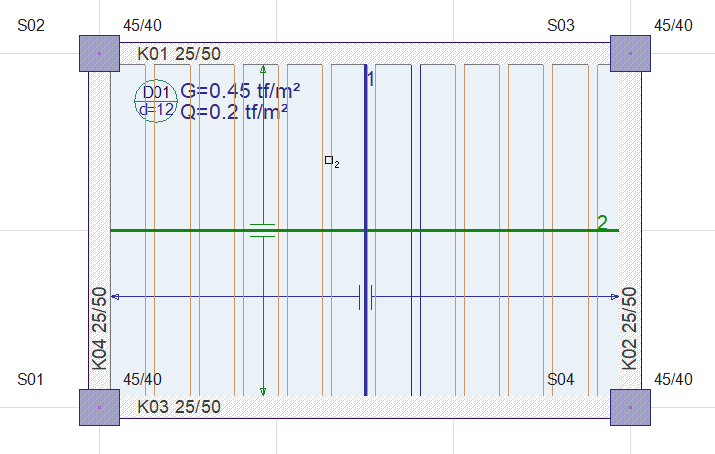

Birinci tipik dişin belirlenmesi
|
|

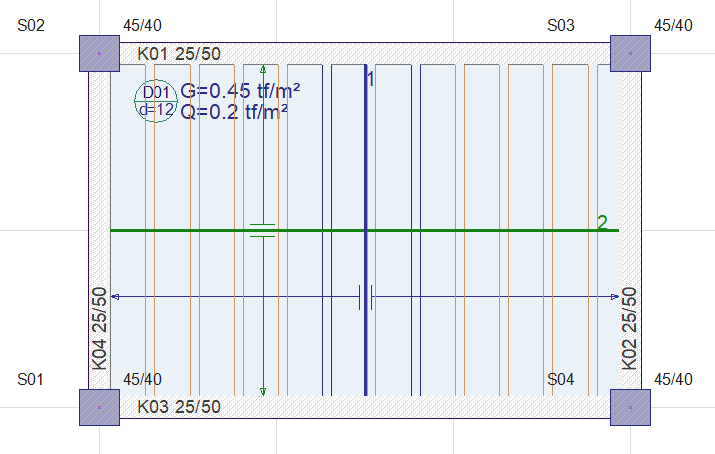

İkinci tipik dişin belirlenmesi
|
|
Tipik diş belirledikten sonra nervürlü döşeme
|
|

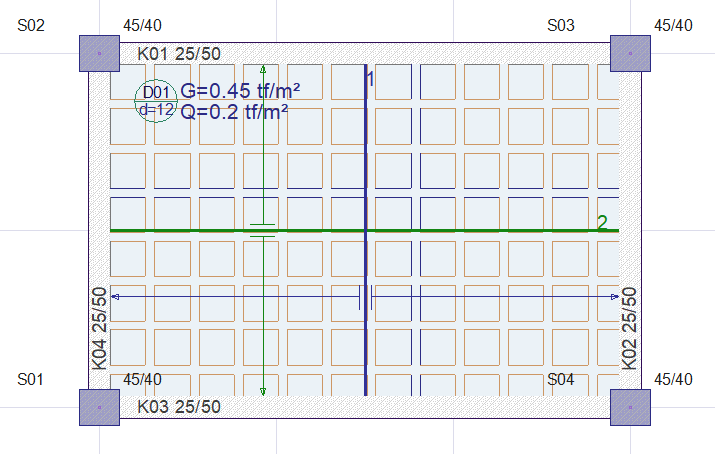

Tipik diş belirmeden önce kaset döşeme
|
|
İki doğrultuda tipik diş belirlenmesi
|
|
Tipik diş belirledikten sonra kaset döşeme
|
