Çizgisel Döşeme Yükü Tanımlama
Çizgisel Döşeme Yükü komutu ile döşeme üzerinde çizgisel yük (duvar, parapet vb.) tanımlanır. Çizgisel döşeme yükünün yük değerleri, Noktasal-Çizgisel Yük Ayarları diyaloğunda tanımlanır.

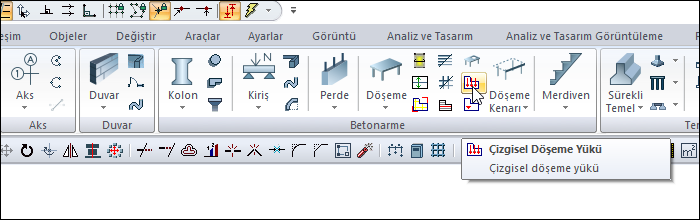

Çizgisel Döşeme Yükü Komutunun Yeri
Ribbon menüde Betonarme sekmesi Betonarme konu başlığı altından ulaşabilirsiniz.
İşlem Adımları
Çizgisel Döşeme Yükü ikonunu tıklayın.
Farenin sol tuşu ile çizgisel yükünüzün başlangıç noktasını oluşturun.
Farenizi çizgisel yükünüzün biteceği noktaya götürüp farenin sol tuşuna tıklayarak bitiş noktasını oluşturun.
Çizgisel döşeme yükünüz tanımlanacaktır.
İşlem adımı |
|---|

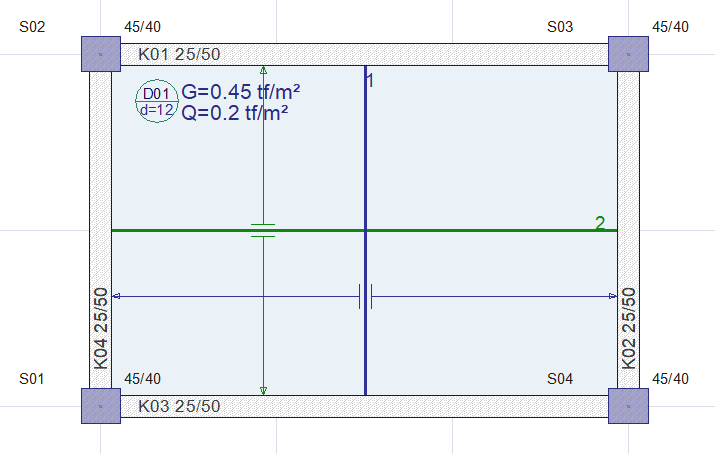

Çizgisel döşeme yükü tanımlamadan önce döşeme  |

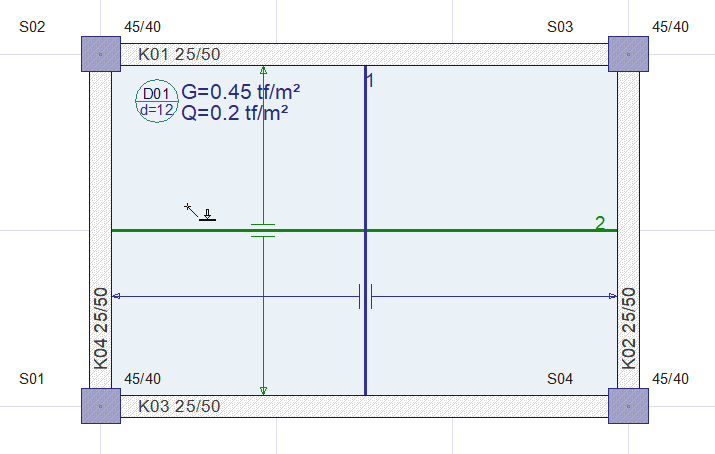

Farenin sol tuşu tıklanarak çizgisel döşeme yükünün başlangıç noktasının oluşturulması  |

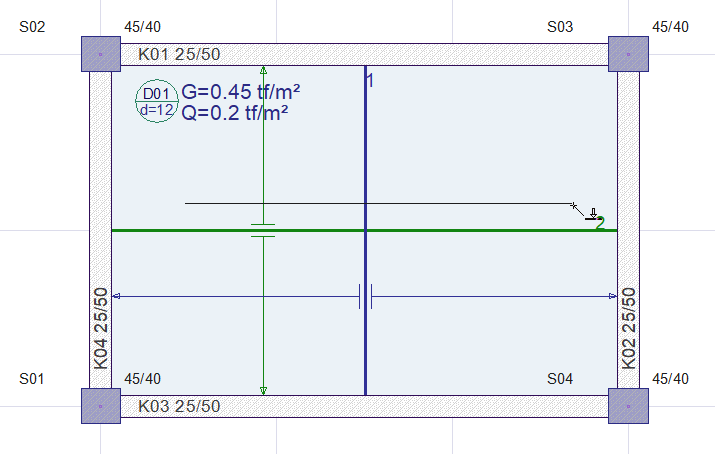

Çizgisel döşeme yükünün bitiş noktasının oluşturulması  |

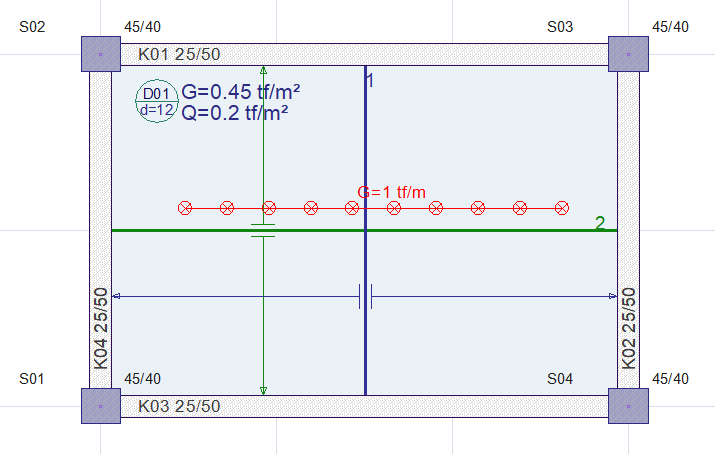

Çizgisel döşeme yükü tanımlanmış döşeme  |
Çizgisel döşeme yükü, nervür ve kaset döşemelerde sistem yarı rijit çözüldüğü takdirde dikkate alınırlar.

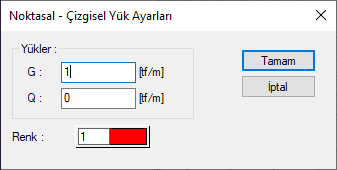

Noktasal-Çizgisel Yük Ayarları Diyaloğu
Çizdiğiniz çizgisel döşeme yükü üzerine farenin sol tuşu ile çift tıklayarak Noktasal-Çizgisel Yük Ayarlarına ulaşabilirsiniz.
Özellikler |
|---|
G  Tanımlanacak çizgisel/noktasal yük, sabit yük olacaksa değer G sütununa yazılır. |
Q  Tanımlanacak çizgisel/noktasal yük hareketli yük olacaksa değer Q sütununa yazılır. |
Renk  Çizgisel/noktasal yükün planda çizim rengi ayarlanır. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. |
