Noktasal Döşeme Yükü Tanımlama
Noktasal Döşeme Yükü komutu ile döşeme üzerinde tekil yük tanımlanır. Noktasal döşeme yükünün, yük değerleri Noktasal-Çizgisel Yük Ayarları diyaloğunda tanımlanır.

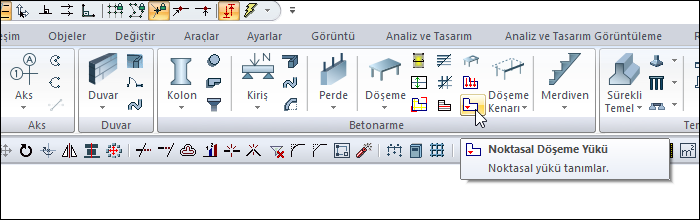

Noktasal Döşeme Yükü Komutunun Yeri
Ribbon menüde Betonarme sekmesi Betonarme konu başlığı altından ulaşabilirsiniz.
İşlem Adımları
Noktasal Döşeme Yükü ikonunu tıklayın.
Fare imlecini noktasal döşeme yükünü yerleştirmek istediğiniz noktanın üzerine getirip sol tuşuna tıklayın.
Noktasal döşeme yükünüz tanımlanacaktır.
İşlem adımı |
|---|

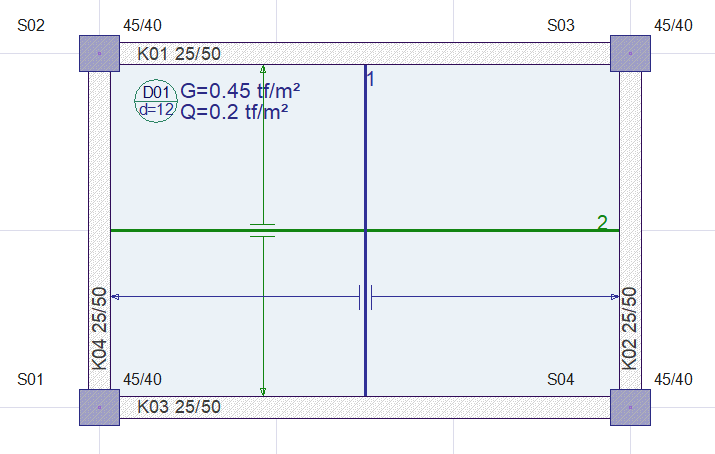

Noktasal döşeme yükü tanımlamadan önce döşeme  |

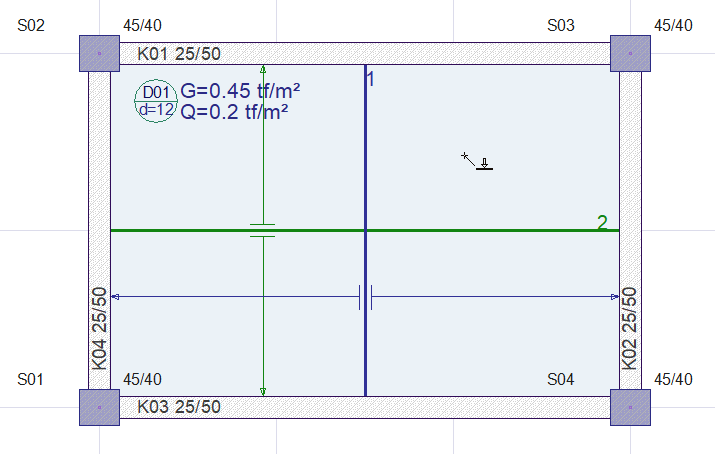

Farenin sol tuşu tıklanarak noktasal döşeme yükünün tanımlanması  |

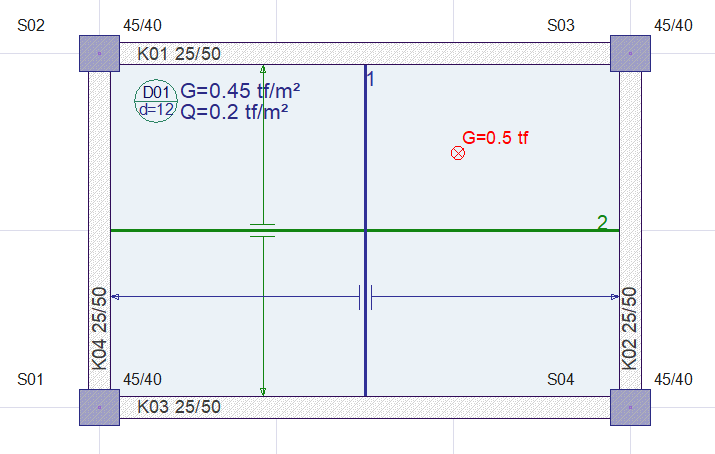

Noktasal döşeme yükü tanımlanmış döşeme  |
Noktasal döşeme yükü, nervür ve kaset döşemelerde sistem yarı rijit çözüldüğü takdirde dikkate alınırlar.

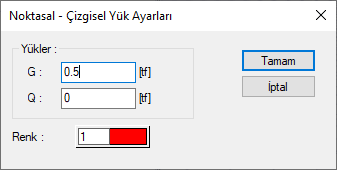

Noktasal-Çizgisel Yük Ayarları Diyaloğu
Çizdiğiniz noktasal döşeme yükü üzerine farenin sol tuşu ile çift tıklayarak Noktasal-Çizgisel Yük Ayarlarına ulaşabilirsiniz.
Özellikler |
|---|
G  Tanımlanacak çizgisel/noktasal yük, sabit yük olacaksa değer G sütununa yazılır. |
Q  Tanımlanacak çizgisel/noktasal yük hareketli yük olacaksa değer Q sütununa yazılır. |
Renk  Çizgisel/noktasal yükün planda çizim rengi ayarlanır. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. |
