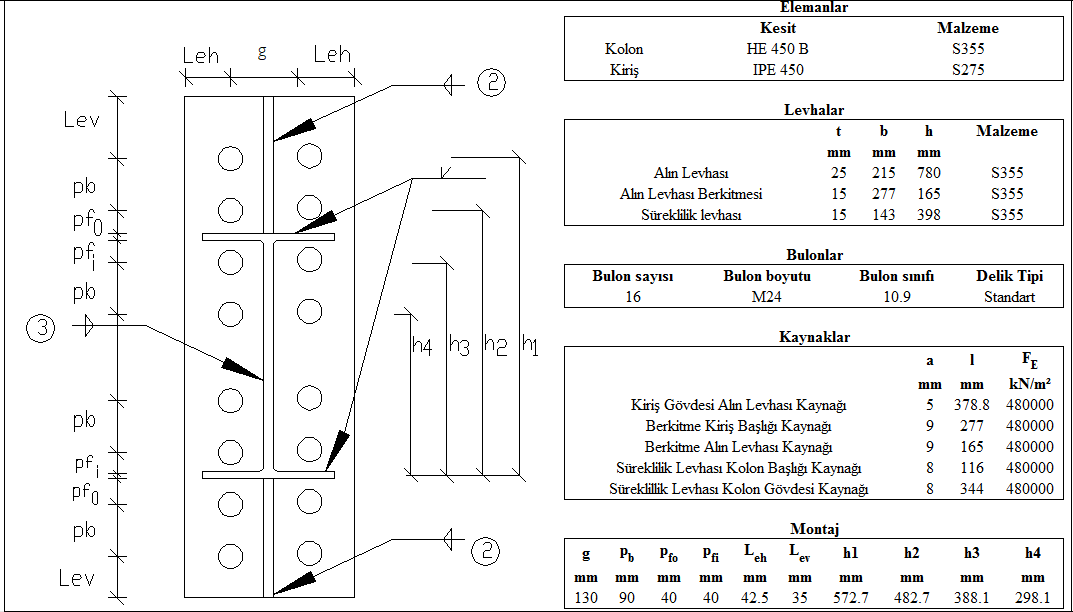

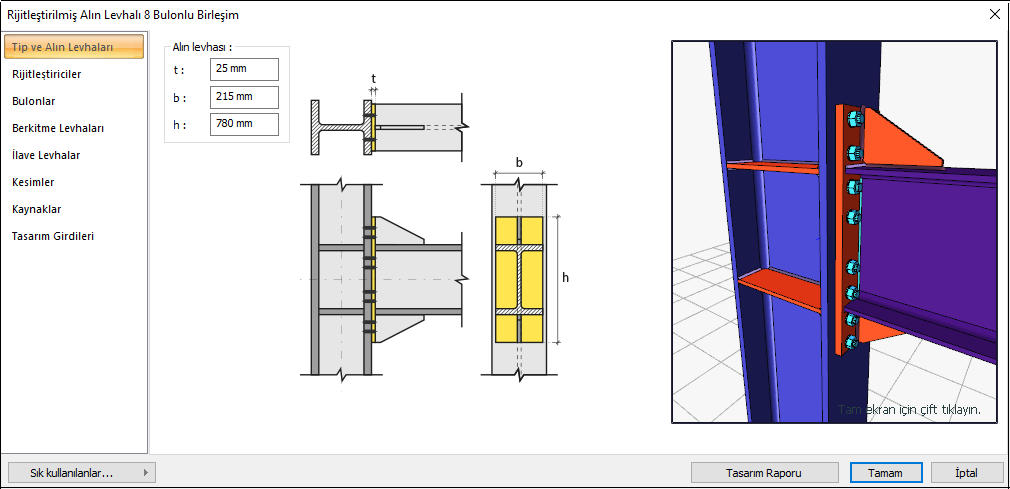

Örnek Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim Tasarımı

s_min ≥ 3d

ÇYTHYEDY 13.3.6

s

90 mm

d

24 mm

s =90 mm > s_min = 3*24=72 mm

√

L_eh ≥ L_{e- min}

ÇYTHYEDY 13.3.7

L_eh

42.5 mm

L_{e- min}

32 mm

Tablo 13.9 gereği minimum uzaklık kontrolü

√

L_ev ≥ L_{e- min}

ÇYTHYEDY 13.3.7

L_ev

35 mm

L_{e- min}

32 mm

Tablo 13.9 gereği minimum uzaklık kontrolü

√

a ≥ a _min

a

5 mm

√

a _min

3.5 mm

Tablo 13.4

√

a ≥ a _min

a

9 mm

a _min

4 mm

Tablo 13.4

√

a ≥ a _min

a

9 mm

a _min

4 mm

Tablo 13.4

√

a ≥ a _min

a

8 mm

a _min

4 mm

Tablo 13.4

√

a ≥ a _min

a

8 mm

a _min

4 mm

Tablo 13.4

√

Kiriş açıklığı/Kiriş enkesit yüksekliği

8000 mm /450 mm=17.78

≥7.0

Alın levhası kalınlığı, t_p

25 mm

18≤t_p≤65

Alın levhası genişliği, b_p

215 mm

215≤ b_p≤ 400

Bulonlar arası yatay mesafe, g

130 mm

125≤g≤155

p_fi

40 mm

40≤p_fi≤50

p_fo

40 mm

40≤p_fi≤50

p_b

90 mm

90≤p_b≤100

Kiriş enkesit yüksekliği, d_b

450 mm

450≤ d_b≤ 950

Kiriş başlık kalınlığı, t_bf

14.6 mm

14≤t_bf≤35

Kolon enkesit yüksekliği

450

≤ 920 mm

Bulon sınıfı

10.9

8.8 - 10.9

Alın levhası malzemesinin min akma gerilmesi

275 MPa

235 /275/355 MPa

Başlık levhası kaynağı

CJP

CJP

M_uc

810.184 kNm

AISC 358-16 (6.8-4)

F_t

750000 kN/m²

h₁

h₂

h₃

h₄

d_b

20.946 mm

24 mm

0.873

√

M_uc

810.184 kNm

AISC 358-16 (6.8-5)

F_yp

275000 kN/m²

s

Y_p

Y_p

6228.788

t_p

22.913 mm

25 mm

0.917

√

t_bw

9.4 mm

AISC 358-16 (6.8-9)

F_yb

275000 kN/m²

F_ys

275000 kN/m²

t_s

15 mm

9.4 mm

15 mm

0.627

√

h_s

210 mm

AISC 358-16 (6.8-10)

t_s

15 mm

E

205939650 kN/m²

F_ys

275000 kN/m²

11 mm

15.102 mm

0.728

√

F_ys

275000 kN/m²

AISC DG 4-2^nd

3.2.10

t_s

15 mm

F_e

480000 kN/m²

w

8.103 mm

12.73 mm

0.637

√

F_ys

275000 kN/m²

AISC DG 4-2^nd

3.2.10

t_s

15 mm

F_e

480000 kN/m²

w

7.938 mm

8.487 mm

0.935

√

A_b

F_n

R_n

ΦR_n

265.11 kN

1465.74 kN

0.181

√

d_h

24+2=26 mm

L_c,edge

R_n

ÇYTHYEDY 13.3.13

Denklem 13.14a ve13.14b

R_n-edge

L_c,spacing1

R_n-spacing1

L_c,spacing2

R_n-spacing2

R_n

ΦR_n

265.11 kN

3854.52 kN

0.069

√

d_h

24+2=26 mm

R_n

ÇYTHYEDY 13.3.13

Denklem 13.14a ve13.14b

R_n-edge

L_c,spacing1

R_n-spacing1

L_c,spacing2

R_n-spacing2

R_n

ΦR_n

265.11 kN

5499.187

0.048

√

F_yp

275000 kN/m²

AISC 358-16

(6.7.6)3

t_bw

9.4 mm

F_e

480000 kN/m²

w

5.078 mm

7.072 mm

0.718

√

M_uc

810.184 kNm

AISC 358-16 (6.8-13)

F_yc

355000 kN/m²

s

Y_c

Y_c

t_cf

17.954 mm

26 mm

0.691

√

t_min≥u/180

TBDY 2018 9.3.4.2b

t_min=t_w

14 mm

t_w

14 mm

u

1637.6 mm

9.098 mm

14 mm

0.65

√
