Tasarım Ayarları Alt Sekmeleri
-
Çelik kiriş modellemesi tamamlandıktan sonra elemanın üzerine çift tıklayarak özelliklerine girilir.
-
Çelik kiriş menüsünde 3 adet yeni alt sekme görülecektir. Bu sekmeler analiz ve tasarım için ayarlamaları içerir.
TBDY 2018
-

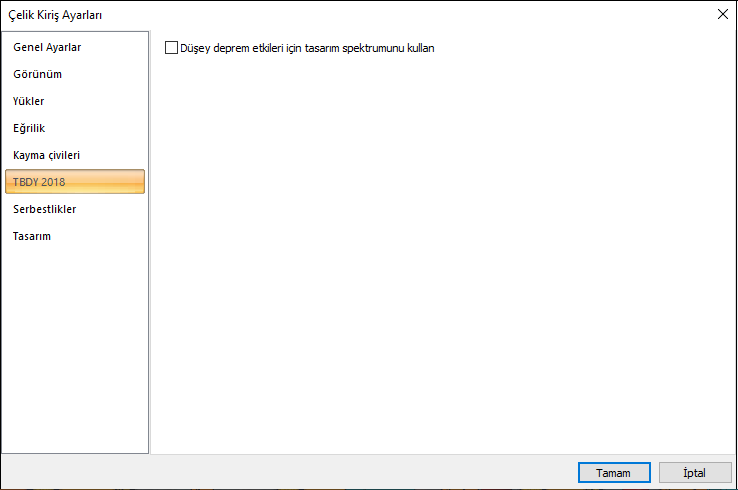

TBDY 2018 alt sekmesinde yer alan kutucuğa işaret konulması halinde düşey deprem etkisinin hesaplanması için 4.4.3.1 gereği düşey tasarım spektrumu ile hesap yapılmakta ve EdR(Z) hesaplanmaktadır.
Serbestlikler
-

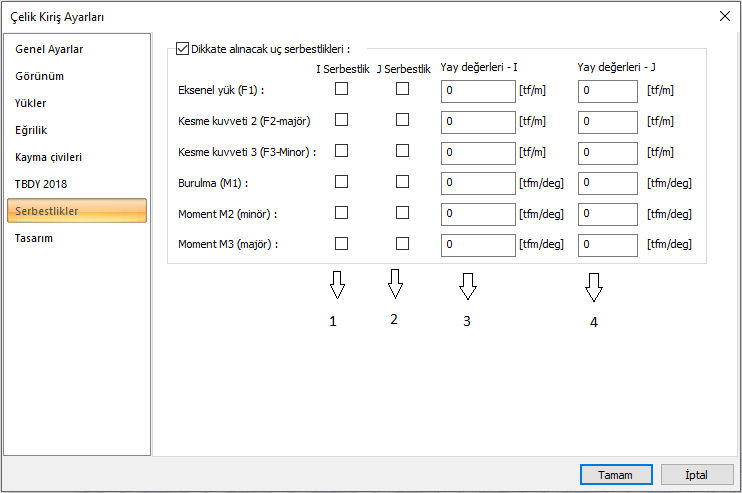

Serbestlikler sekmesinde elemanın başlangıç ve bitiş uçlarında mesnet koşulu ve yay değerleri girilir. Bu işlem için sekmede en üstte yer alan ‘Dikkate alınacak uç serbestlikleri’ kutucuğuna tıklanarak aktif hale getirilmelidir.
|
1 |
Elemanın başlangıç ucu için eksenel kuvvet, 2 yönü kesme kuvveti, 3 yönü kesme kuvveti, burulma, 2 yönü momenti ve 3 yönü momentine işaret konulması halinde ilgili kuvvet başlangıç ucunda 0 olacaktır. |
|
2 |
Elemanın bitiş ucu için eksenel kuvvet, 2 yönü kesme kuvveti, 3 yönü kesme kuvveti, burulma, 2 yönü momenti ve 3 yönü momentine işaret konulması halinde ilgili kuvvet başlangıç ucunda 0 olacaktır. |
|
3 |
Elemanın başlangıç ucu için yay katsayısı girilir. Kutucuk içinde sağ tuş yapılarak birim değiştirilebilir. |
|
4 |
Elemanın bitiş ucu için yay katsayısı girilir. Kutucuk içinde sağ tuş yapılarak birim değiştirilebilir. |
Tasarım
-

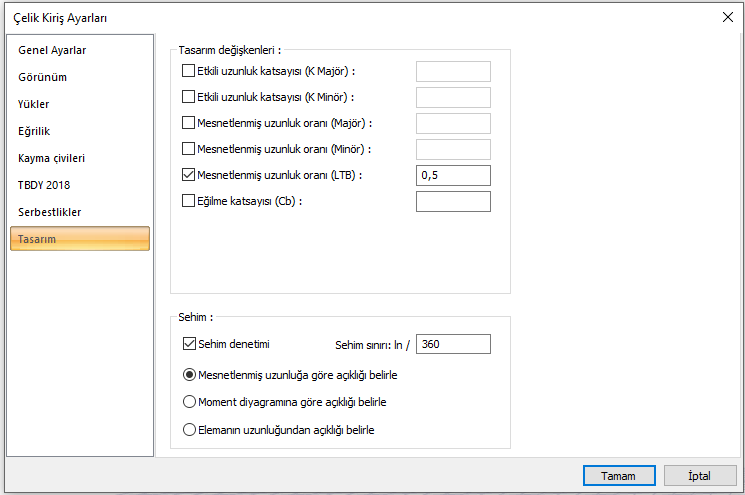

Tasarım sekmesinde tasarımda kullanılan parametrelere müdahale edilir. Kutucuğa işaret yerleştirilmesi halinde kutucuğa yazılan katsayı tasarım hesabında kullanılır. Kutucuğa herhangi bir işaret konulmaması halinde otomatik bu katsayılar hesaplanır ve tasarımda kullanılır.
|
K Majör |
Eleman güçlü yönü burkulma boyu katsayısı |
|
K Minör |
Eleman zayıf yönü burkulma boyu katsayısı |
|
Mesnetlenmiş uzunluk oranı (Majör) |
Elemana güçlü yönünde bağlanan iki eleman arasındaki uzunluğun tüm eleman boyuna oranı |
|
Mesnetlenmiş uzunluk oranı (Minör) |
Elemana zayıf yönünde bağlanan iki eleman arasındaki uzunluğun tüm eleman boyuna oranı |
|
Mesnetlenmiş uzunluk oranı (LTB) |
Yanal burulmalı burkulma hesabında kullanılmak üzere ilgili doğrultu için elemana bağlanan iki eleman arasındaki uzunluğun tüm eleman boyuna oranı |
|
Eğilme katsayısı (Cb) |
Moment düzeltme katsayısı, Çelik Yapılar Yönetmeliği Denklem 9.1' e göre hesaplanır |
|
Sehim sınırı |
Tasarımda kullanılan ilgili Çelik Yapılar yönetmeliğinde belirtilen eleman bazlı sınır değerdir. Konsol kiriş gibi ayrımlar otomatik yapılmamaktadır. Kirişin kullanıldığı durumlara göre sınır değerinin kullanıcı tarafından değiştirilmesi gerekmektedir. |
|
Mesnetlenmiş uzunluğa göre açıklığı belirle |
İlgili elemanın bağlı olduğu veya oturduğu iki eleman arasındaki boyu, temiz açıklığın sehim hesabında kullanılmasıdır. Mafsallı bağlantılarda tercih edilir. |
|
Moment diyagramına göre açıklığı belirle |
İlgili elemanın moment diyagramının şekline göre sehim hesabında kullanılan denklem değişir. Bu nedenle konsol kirişler, bir yönü ankastre diğer yönü sabit bağlı kirişlerde kullanılmalıdır. |
|
Elemanın uzunluğundan açıklığı belirle |
İlgili elemanın tam boyu üzerinden sehim hesabının yapılmasını sağlar. |
-

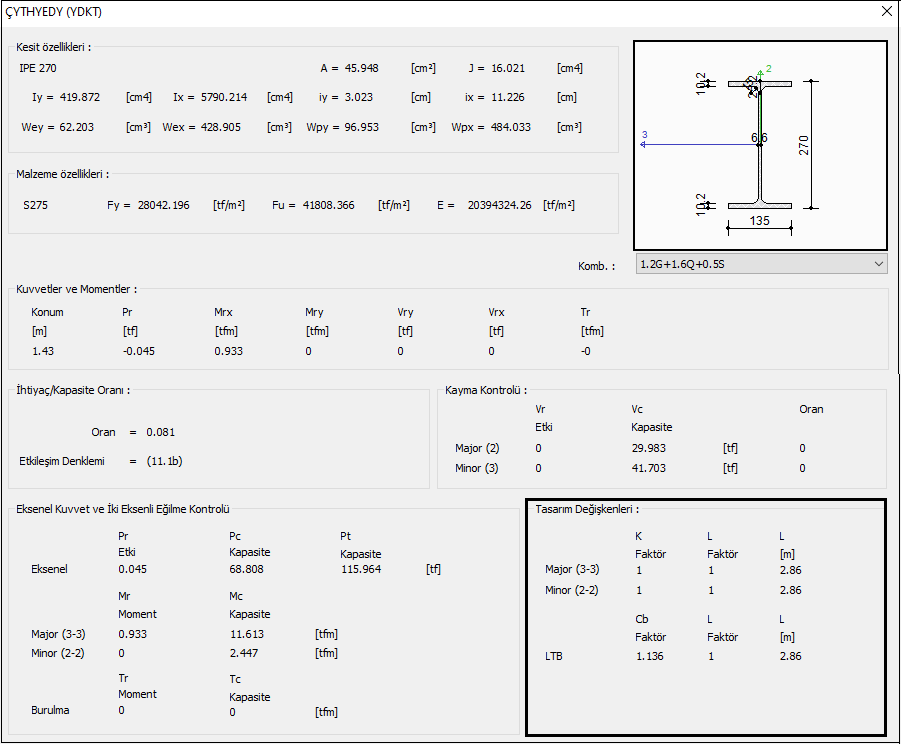

Kontrolü ise analiz ve tasarım sonrası çelik tasarım - kiriş - detaylar bölümünde verilir.
