Nervürlü Döşeme Oluşturma

Nervüre Dönüştür komutu ile mevcut betonarme döşemeler nervürlü (tek doğrultuda çalışan dişli döşeme) döşeme haline dönüştürülür. Nervürlü döşemeye dönüştürmek için öncelikle betonarme döşemeler oluşturulmalıdır.

Nervüre Dönüştür Komutunun Yeri

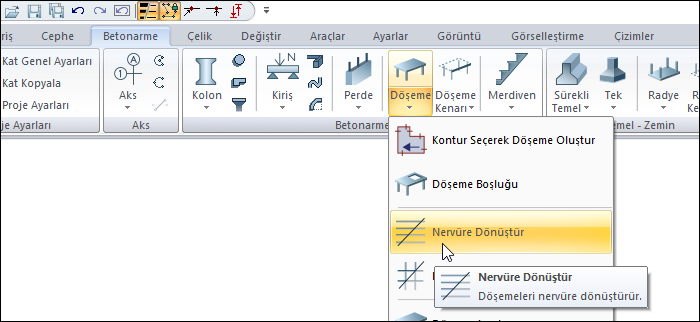

Mimari Programda

Ribbon menüde Betonarme sekmesi Betonarme başlığı altından ulaşabilirsiniz.

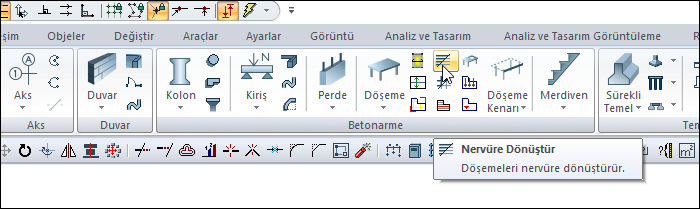

Statik Programda

Ribbon menüde Betonarme sekmesi Betonarme başlığı altından ulaşabilirsiniz.

İşlem Adımları

Nervürlü döşeme oluşturmak için:

  • Döşeme oluşturun.

  • Ribbon menüde Nervüre Dönüştür ikonunu tıklayın.

  • Döşeme toolbarı açılacaktır.

  • Nervüre dönüştür ikonuna tıkladığınızda döşeme dışındaki objeler silikleşecektir.

  • Nervüre dönüştürülmesini istediğiniz döşemeyi seçin. Aynı anda birden fazla döşemeyi seçerek dönüştürebilirsiniz. Döşeme seçimleriniz bittiğinde farenin sağ tuşuna tıklayın.

  • Nervür kirişlerinizin doğrultusuna referans olması için, farenizi istediğiniz bir kirişin üzerine getirdiğinizde o kiriş kırmızı renginde görünecektir.

  • Kirişin üzerine tıkladığınızda nervürleriniz oluşacaktır. Klavyeden Esc tuşuna basarak komuttan çıkın.

  • İsterseniz iki nokta tıklayarak da nervür kirişlerinizin doğrultusunu belirleyebilirsiniz. İlk başlangıç noktasını tıklayın.

  • İkinci noktaya tıkladığınızda doğrultusu belirlenecek, nervürleriniz oluşacaktır. Klavyeden esc tuşuna basarak komuttan çıkın.

İşlem adımı

Döşeme dışında objelerin silikleşmesi

Nervüre dönüştürülecek döşemenin seçilmesi

Referans kirişin seçilmesi

Nervürlerin oluşması

Kirişler için doğrultunun referans çizerek belirlenmesi

Nervürlerin oluşması
