Tonoz Oluşturma
Tonoz komutu ile betonarme tasarıma ait tonozlar oluşturulur.
Tonoz Komutunun Yeri
Mimari Programda

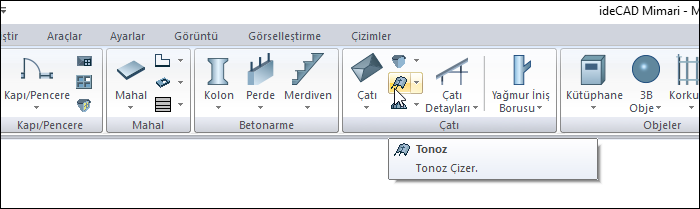

Ribbon menüde Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.
![](../__attachments/882311476/image-20201210-144227.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Statik Programda

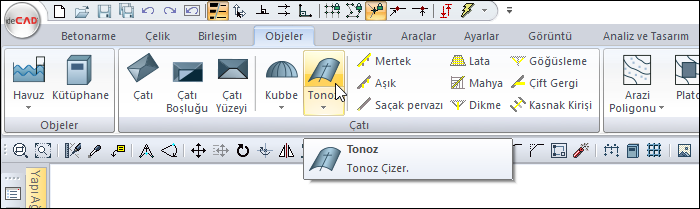

Ribbon menüde Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.
![](../__attachments/882311476/image-20201210-144255.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
İşlem Adımları - Yol Tanımlanarak

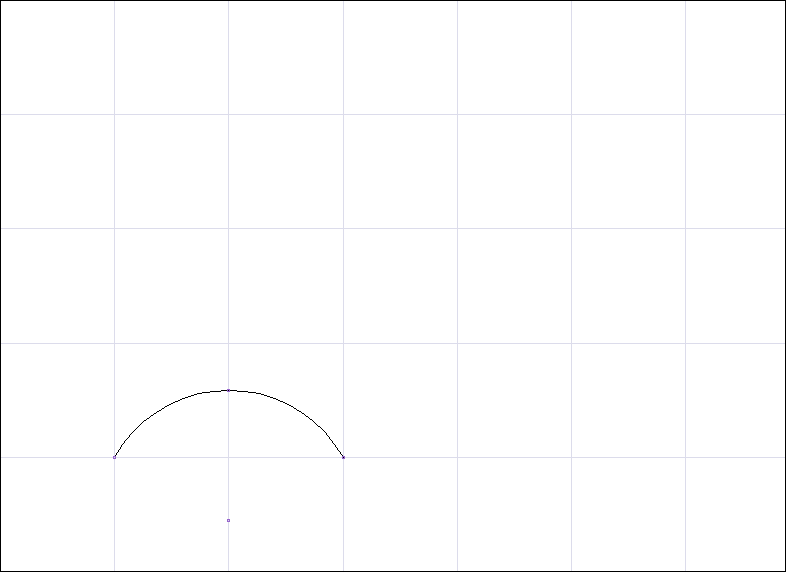

Çizgi, yay ya da eğri komutlarını kullanarak çizim alanına tonoz kesitinin şeklini çizin. Tonoz kesiti yay, eğri ya da doğrusal şekillerde olabilir.

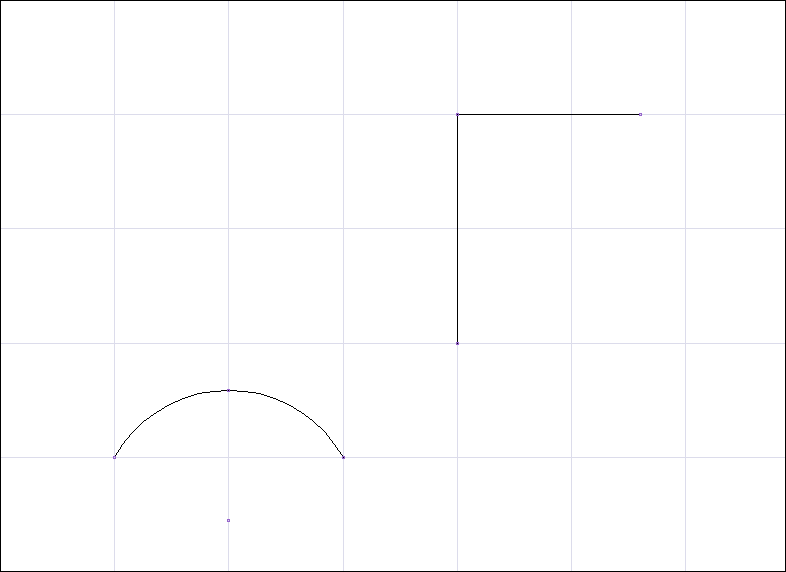

Kesitinize ek olarak rota komutuyla tonoz için bir yol tanımlayın. Oluşturacağınız yol boyunca tonozunuz tanımlanacaktır.
Ribbon menüden Tonoz ikonunu tıklayın.
Tonoz toolbarı açılacaktır.
Tonoz ikonuna tıkladığınızda imleciniz değişecek ve 1 rakamı çıkıcaktır. Tonoz çiziminin ilk aşamasında olduğunuzu gösterir.
İlk aşamada çizim alanında farenin sol tuşu ile tıklayarak kesit formunu belirlemek için çizmiş olduğunuz çizgileri, yay ya da eğriyi seçin.
Farenin sağ tuşunu tıklayın İmlecinizde çıkan rakam 2 olarak çıkıcaktır. Tonoz çiziminin ikinci aşamasında olduğunuzu gösterir.
İkinci aşamada çizim alanında farenin sol tuşu ile tıklayarak yolunuzu seçin. Yolunuzu seçtiğiniz anda tonuzunun öngörüntüsü oluşacaktır.
Başka yolunuz varsa aynı kesit ile onları da oluşturabilirsiniz. Klavyeden esc tuşuna basarak komuttan çıkın.
İşlem adımı |
---|
Tonoz için kesit ve yolun tanımlanması ![]() |

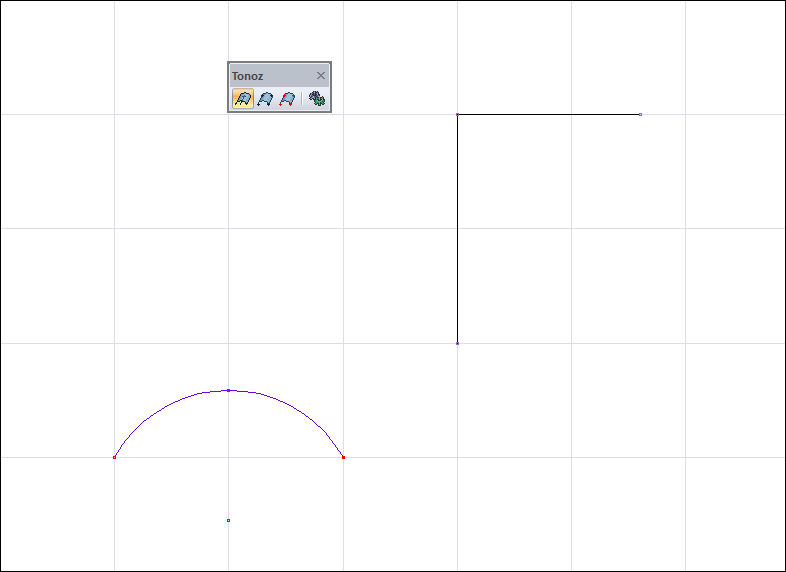

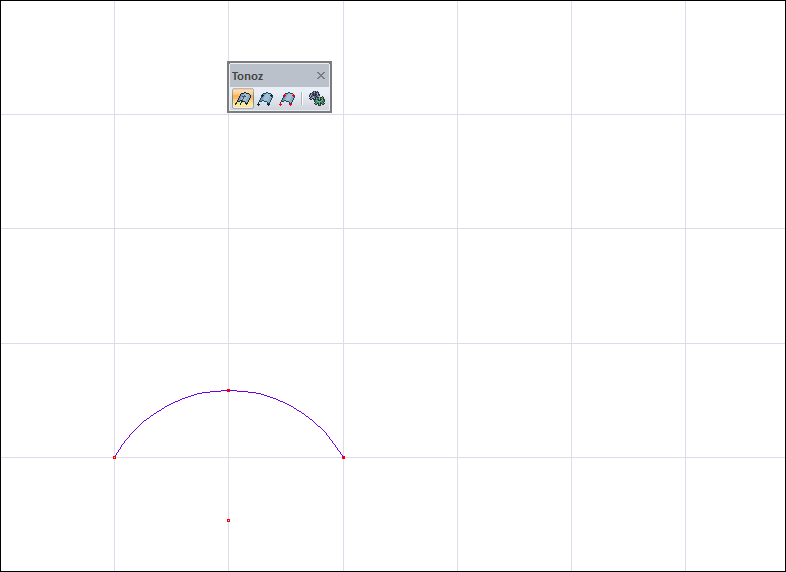

Tonoz için kesit seçilmesi ![]() |

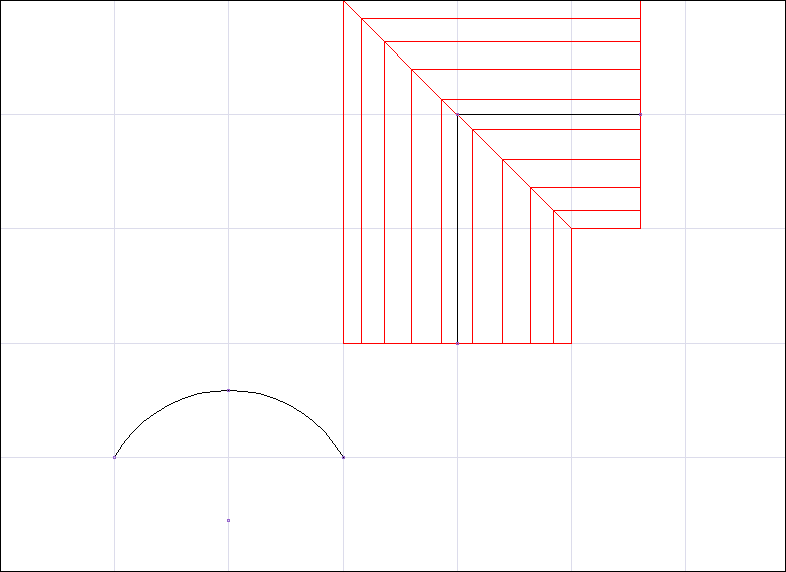

Tonoz için yolun seçilmesi ve öngörüntüsünün oluşması ![]() |

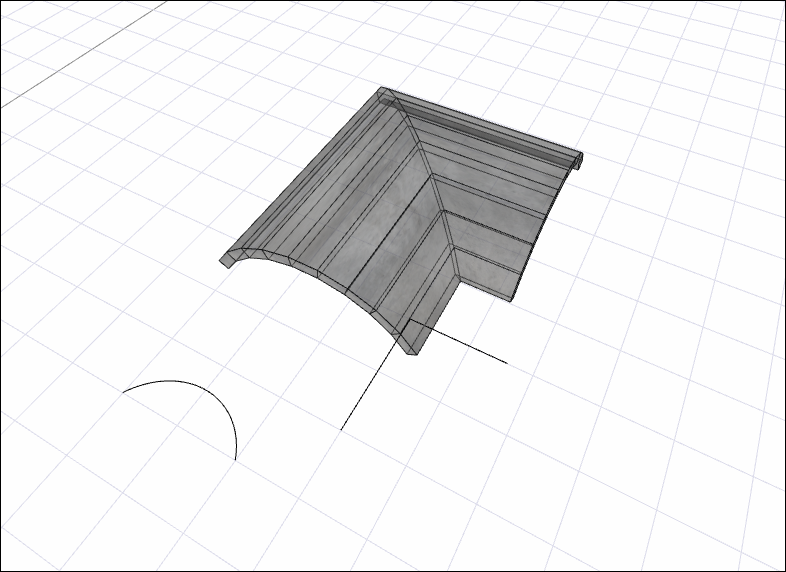

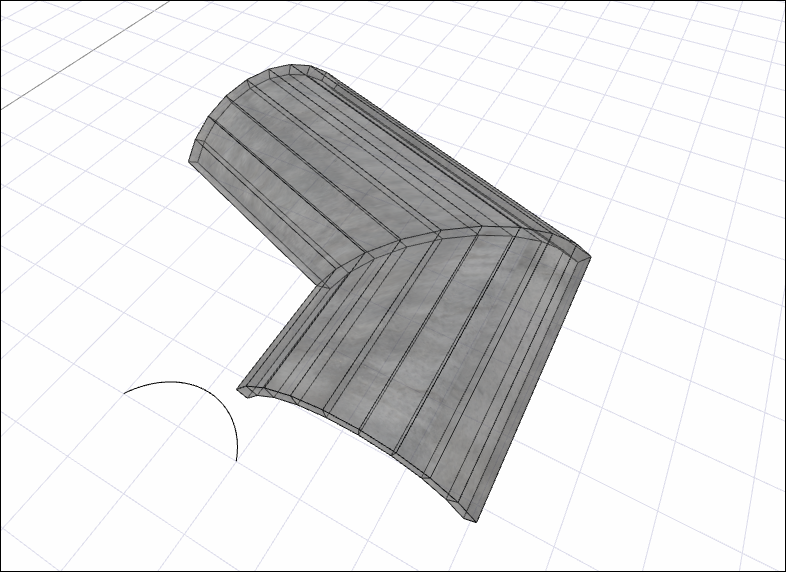

Tonozun oluşması ![]() ![]() |
İşlem Adımları - Serbest Çizimle
Tonuzu isterseniz yol kullanmadan serbest çizim ile de oluşturabilirsiniz. Bunun için;
Çizgi, yay ya da eğri komutlarını kullanarak çizim alanına tonoz kesitinin şeklini çizin.
Ribbon menüden Tonoz ikonunu tıklayın.
Tonoz toolbarı açılacaktır.
Tonoz ikonuna tıkladığınızda imleciniz değişecek ve 1 rakamı çıkacaktır. Tonoz çiziminin ilk aşamasında olduğunuzu gösterir.
İlk aşamada çizim alanında farenin sol tuşu ile tıklayarak kesit formunu belirlemek için çizmiş olduğunuz çizgileri, yay ya da eğriyi seçin.
Farenin sağ tuşunu tıklayın İmlecinizde çıkan rakam 2 olarak çıkacaktır. Tonoz çiziminin ikinci aşamasında olduğunuzu gösterir.
İkinci aşamada farenin sağ tuşuna tekrar tıklayın. Yol belirleme işlemini atlayıp serbest çizim yapmanızı sağlayacaktır.
Farenin sol tuşu ile çizim alanına tıklayın. Tıklanan nokta tonozun başlangıç noktası olacaktır.
Fare imlecini sürükleyin. Tonozunuz fareniz ile birlikte hareket edecektir.
Klavyeden boşluk tuşuna basarak tonozun altta, üstten ya da ortadan tanımlı olmasını sağlayabilirsiniz.
Tekrar sol tuşu tıklayarak tonozun ikinci noktasını belirleyin. Tonoz çizilecektir.
Fareyi sürükleyip sol tuşu tıklayarak istediğiniz sayıda tonoz çizin. Birbirine bağlı ve dönüşleri uyumlu olacaktır.
Tonoz çizimini bitirmek için farenin sağ tuşunu tıklayın. Bu aşamada yeni bir kesit seçip tonoz oluşturabilirsiniz.
Klavyeden Esc tuşuna basıp komuttan çıkın.
İşlem adımı |
---|
Tonoz için kesitinin tanımlanması ![]() |
Tonoz için kesit seçilmesi ![]() |

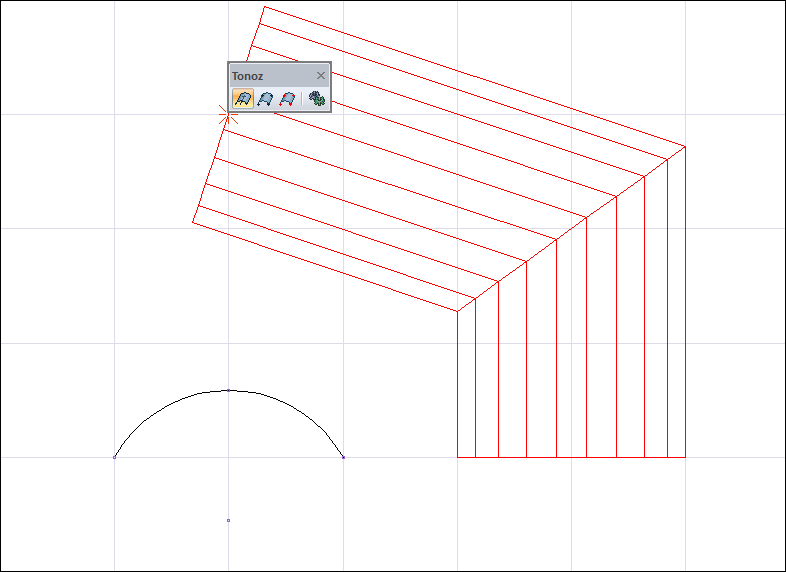

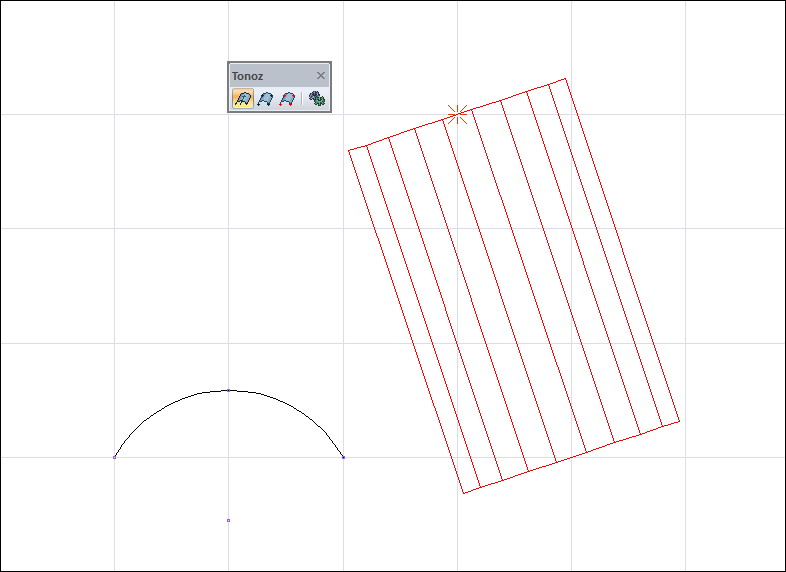

Tonoz başlangıç noktasının belirlenmesi ve öngörüntüsünün oluşması ![]() |

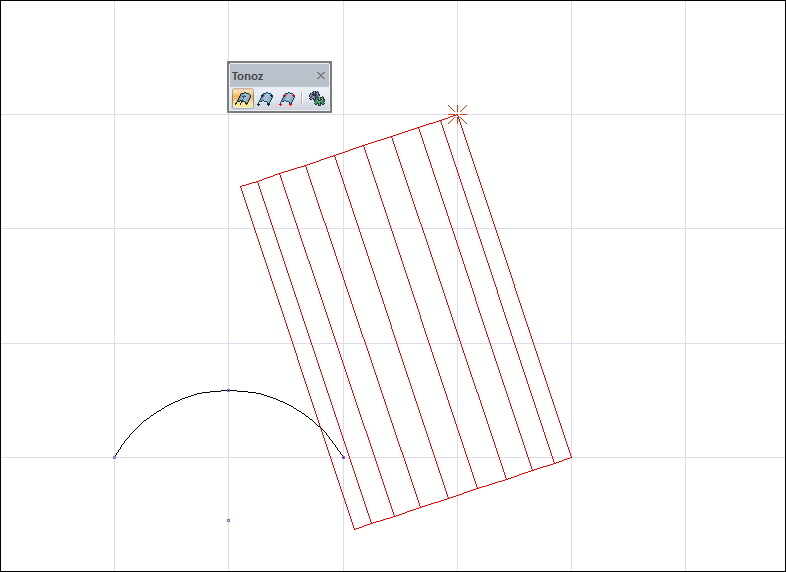

Klavyeden boşluk tuşuna basarak kaçıklığın değiştirilmesi ![]() |

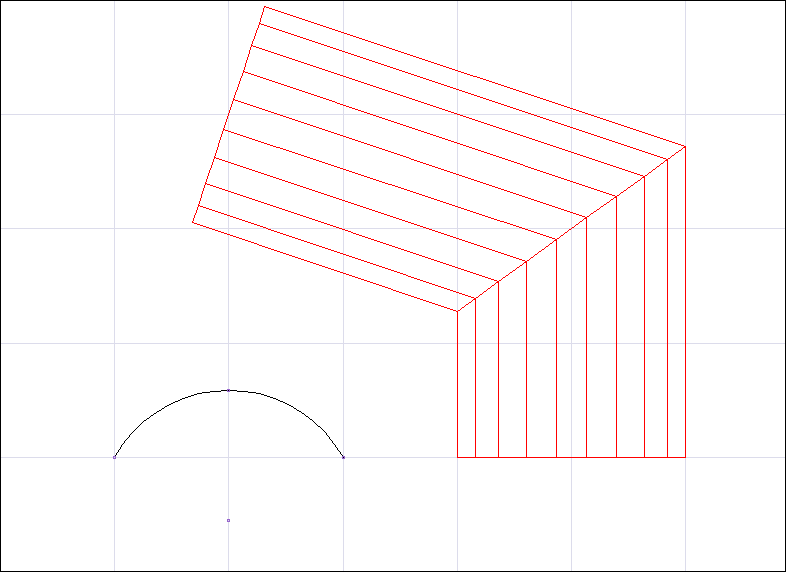

Tonoz için ikinci ve üçüncü noktaların oluşturulması ![]() |
Farenin sağ tuşu tıklanarak tonoz için nokta oluşturmanın tamamlanması ![]() |
Tonozun oluşturma işleminin tamamlanması ![]() ![]() |
