Sınır Tonoz Oluşturma
Sınır Tonoz komutu ile tonoz sınırları belirlenerek tonoz oluşturulur. Çizim alanında dört nokta tıklanarak tonoz sınırları belirlenir. Tonoz çiziminde olduğu gibi önce çizim alanına yay, eğri ya da çizgilerle tonoz kesitinin formu çizilir. Daha sonra sınır tonoz çizimine geçilir.

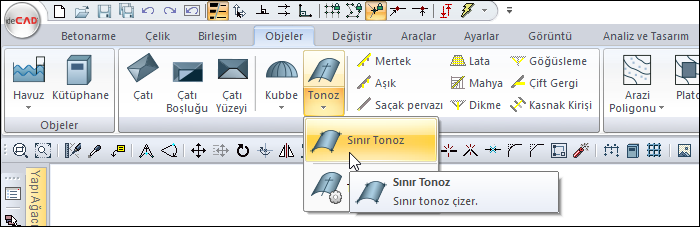

Sınır Tonoz Komutunun Yeri
Mimari Programda

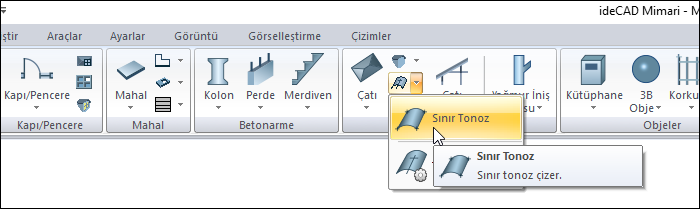

Ribbon menüde Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.
Statik Programda
Ribbon menüde Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.
İşlem Adımları
Çizgi, yay ya da eğri komutlarını kullanarak çizim alanına tonoz kesitinin şeklini çizin. İsterseniz çizim alanında tıklayacağınız 4 noktayı önceden oluşturabilirsiniz.
Ribbon menüden Sınır Tonoz ikonunu tıklayın.
Tonoz toolbarı açılacaktır.
Çizim alanında farenin sol tuşu ile tıklayarak kesit için çizgileri, yay ya da eğriyi seçin.
Farenin sağ tuşunu tıklayın. İmleç değişecektir.
Farenin sol tuşu ile çizim alanına tıklayın. Bu sınır tonozun ilk noktasını belirleyecektir.
Farenin sol tuşu ile ikinci noktanıza tıklayın.
Farenin sol tuşu ile üçüncü noktanıza tıklayın. Noktalara tıkladıkça fare hareketinize bağlı olarak tonozunuzun öngörüntüsü oluşacaktır.
Farenin sol tuşu ile dördüncü noktanıza tıklayın. Sınır tonoz çizimi tamamlanacak, tonozunuz oluşacaktır.
İsterseniz yeni bir kesit seçerek yeni bir sınır tonoz oluşturabilirsiniz.
Klavyeden Esc tuşuna basarak komuttan çıkın.
İşlem adımı |
|---|

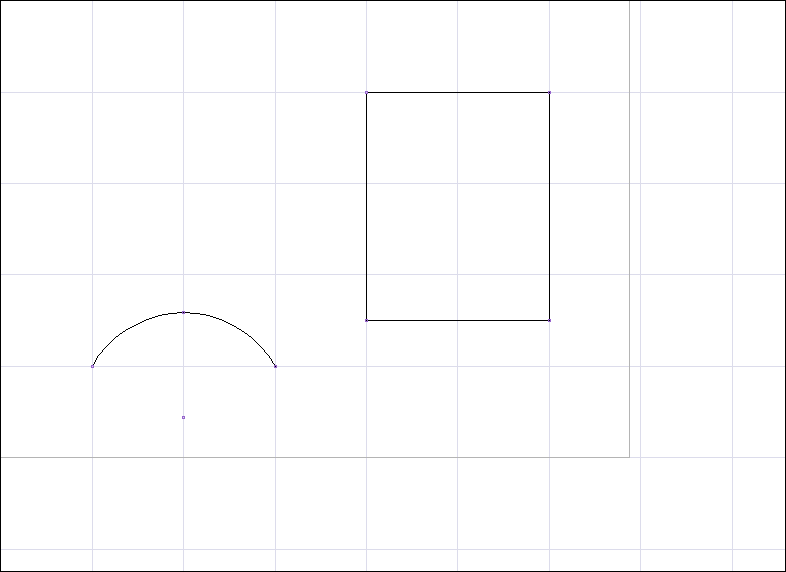

Tonoz için kesit ve sınır tanımlanması  |

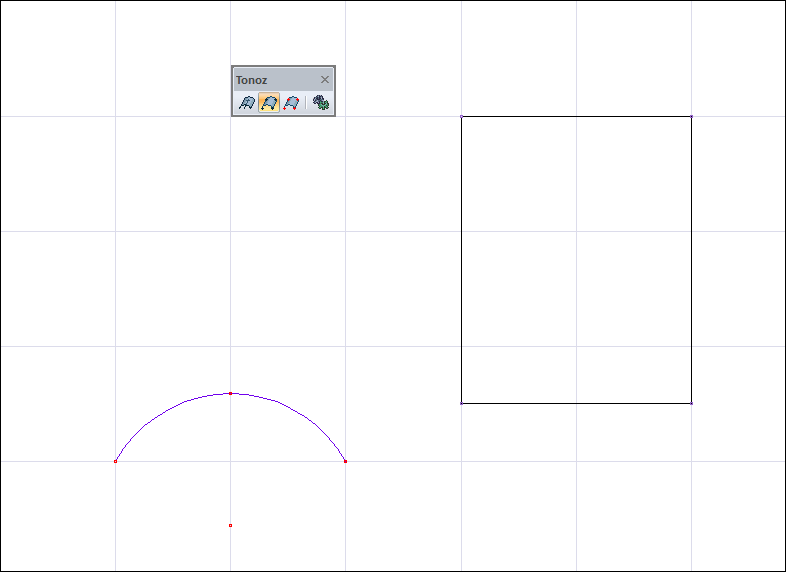

Tonoz için kesit seçilmesi  |
Tonozun birinci noktasının oluşturulması  |

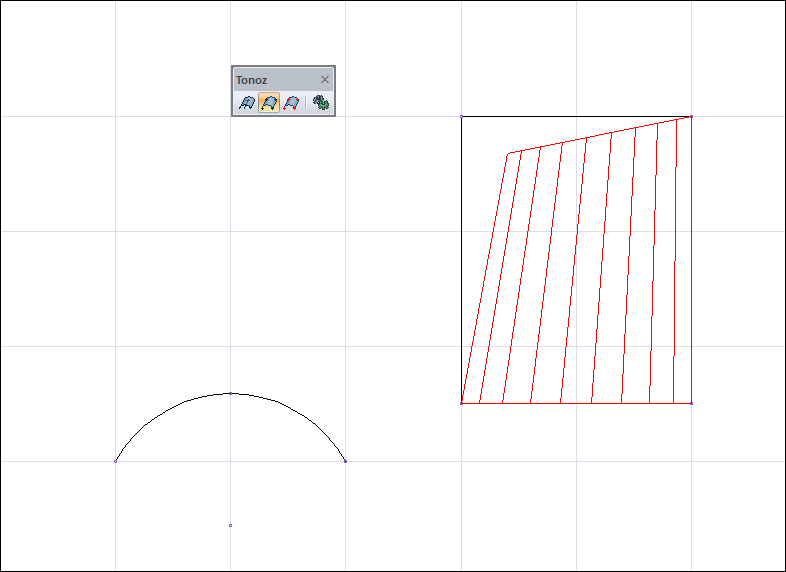

Tonozun ikinci noktasının oluşturulması  |

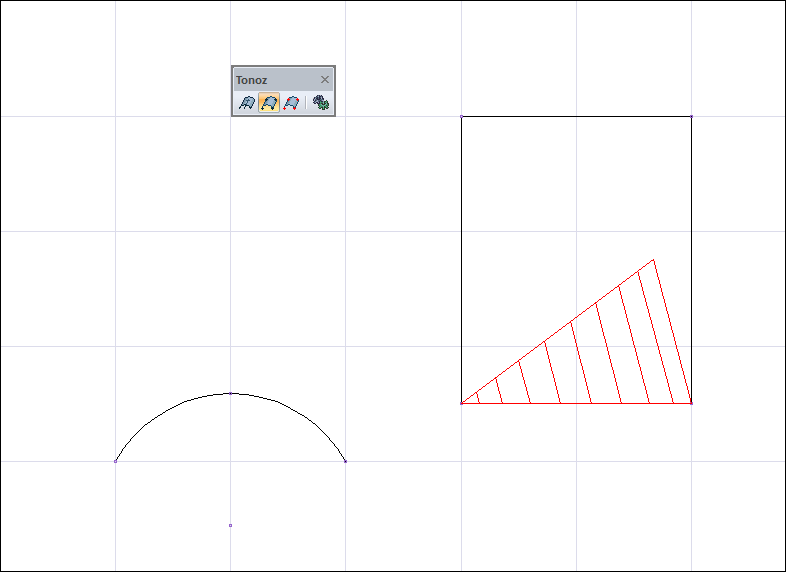

Tonozun üçüncü noktasının oluşturulması  |

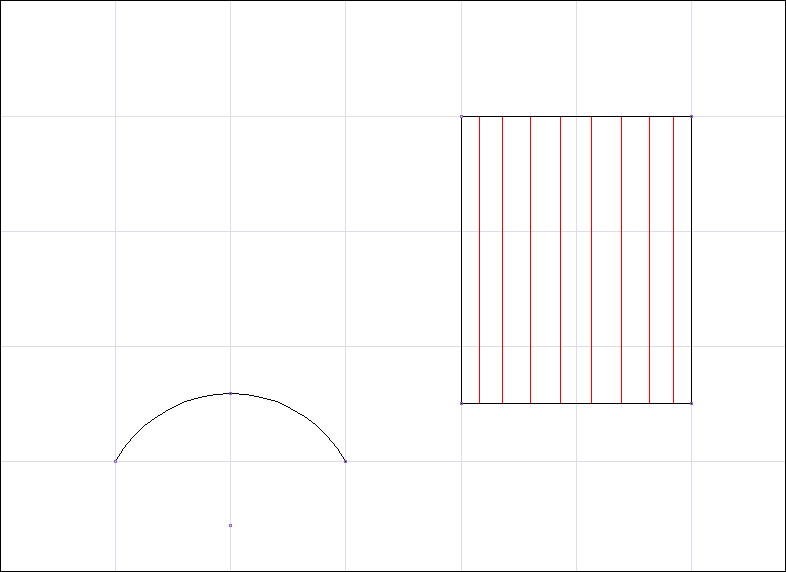

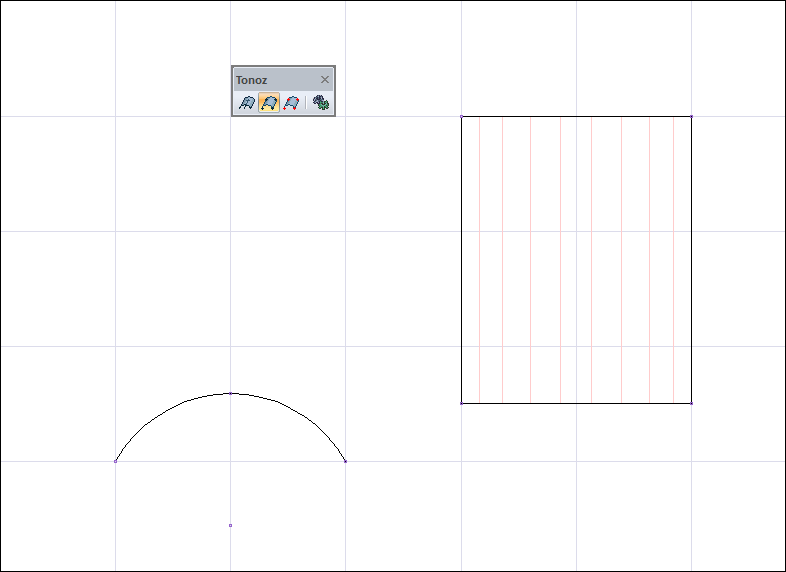

Tonozun dördüncü noktasının oluşması  |

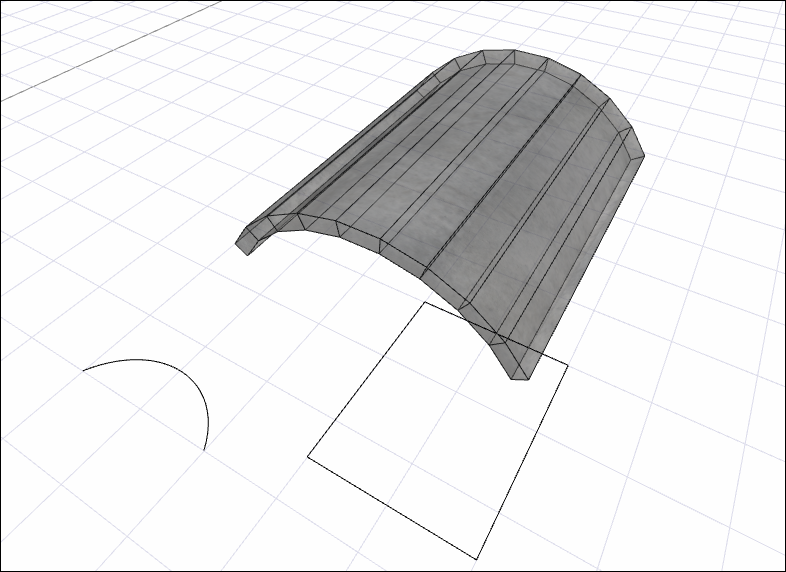

Tonozun oluşturma işleminin tamamlanması   |
