Tonoz Ayarları
Tonoz Ayarları komutu ile parça sayısı, kot, yükseklik, çizim, materyal seçimi, statik materyal gibi ayarlarına ulaşılır.
Tonoz Ayarları Komutunun Yeri
Tonoz komutu çalıştırıldıktan sonra ekrana gelen Tonoz yardımcı toolbarında bulunmaktadır.

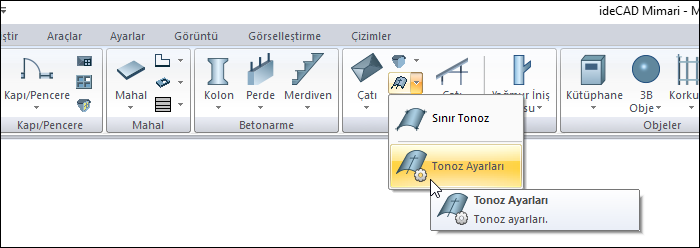

Mimari Programda
Ribbon menüde Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.

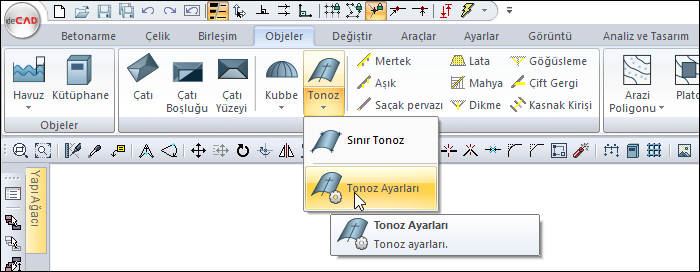

Statik Programda
Ribbon menüde Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.

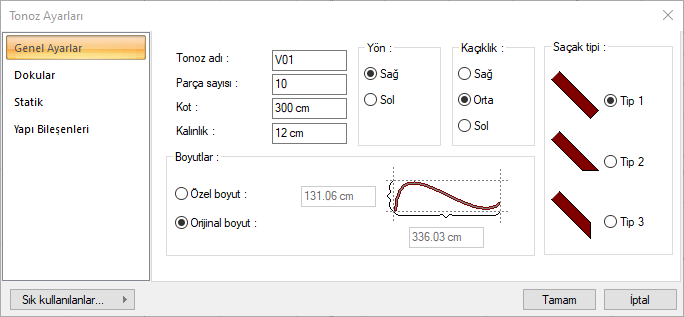

Genel Ayarlar Sekmesi
Özellikler |
|---|
Tonoz adı  Tonozun ismi girilir. |
Parça sayısı  Yay ya da eğrisel tonozlar oluşturulurken, bunların kaç parça halinde oluşturulacağı girilir. Parça sayısı arttıkça tonoz hatları yuvarlaklaşır. |
Kot  Tonozun en alt noktasının kat tabanından kotu girilir. |
Kalınlık  Tonoz kaplamasının kalınlığı girilir. |
Özel boyut  Bu seçenek işaretlenirse sağdaki bilgi kutularına tonoz genişliği ve tonoz yüksekliği girilebilir. |
Orjinal boyut  Bu seçenek işaretlenirse, tonoz kesiti için seçilen çizgi, yay vb. objelerin boyutları kullanılır. |
Yön  Sağ ya da sol seçeneklerinden biri tıklanarak seçilir. Tonoz kalınlığının (Z yönünde) içe doğrumu yoksa dışa doğru mu olacağı belirlenir. Sol seçilirse kalınlık dışa doğru, sağ seçilirse içe doğru verilir. |
Kaçıklık  Tonozun plandaki kaçıklığı seçilir. Sağ, orta ve sol seçenekleri tonoz aksının nereden geçeceğini (tonozun nereden tanımlı olacağını belirler). Bakış yönüne göre sağ üstten tanımlı, ortadan tanımlı, sol alttan tanımlı tonozu ifade eder. Alttan tanımlı tonozun uçlarındaki düğüm noktaları alt köşelerinde, üstten tanımlı ise üst köşelerinde yer alır. Ortadan tanımlı tonozun düğüm noktaları tonoz uç kenarlarının ortasında bulunur. |
Saçak tipi  Tonozun saçak geometrisi belirlenir. |

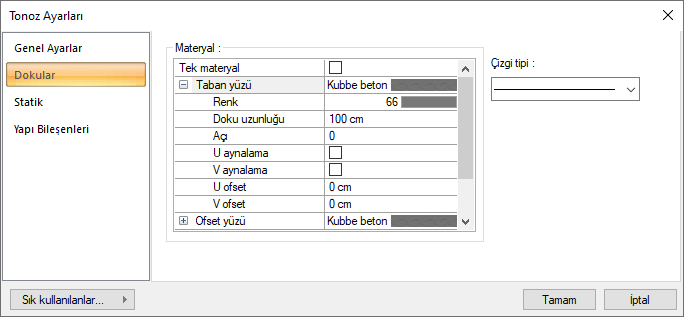

Dokular Sekmesi
Özellikler |
Tek materyal  Tek materyal seçeneği işaretlenerek, tonozun tüm yüzeylerinde, “Taban yüzü” bölümünde seçilen materyal kullanılır |
Taban yüzü  Tonozun taban yüzünde kullanılacak materyal listeden seçilir. Farenin sol tuşu ile materyal listesi penceresi açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır. |
Ofset yüzü  Tonozun ofset yüzünde kullanılacak materyal listeden seçilir. Farenin sol tuşu ile materyal listesi penceresi açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır. |
Kesit  Tonozun kesit yüzeyinde kullanılacak materyal listeden seçilir. Farenin sol tuşu ile materyal listesi penceresi açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır. |
Doku uzunluğu  Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve ilgili çatı üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. Her yüzey için ayrı ayrı belirlenebilir. |
Açı  Doku açısı girilir. |
U aynalama  Dokunun y düzlemine göre simetrisini alır. |
V aynalama  Dokunun x düzlemine göre simetrisini alır. |
U ofset  Dokunun x düzlemindeki hareket değeri girilir. |
V ofset  Dokunun y düzlemindeki hareket değeri girilir |
Çizgi Tipi  Planda tonozu oluşturan çizginin çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir. |

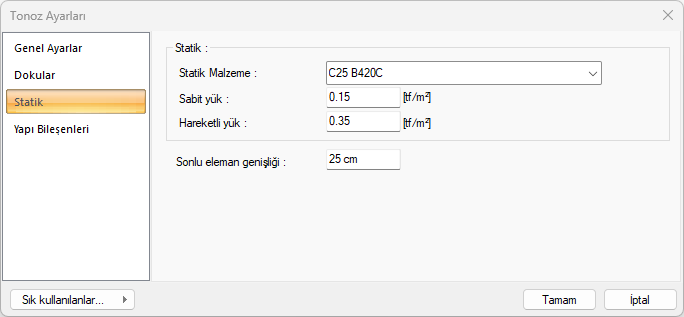

Statik Sekmesi
Özellikler |
|---|
Statik malzeme  Tonoz elemanında kullanılacak statik malzemeyi listeden seçin. Statik malzeme betonarme elemanı olarak Yapı Ağacında Malzemeler altında tanımlanabilir. |
Sabit yük  Tonozun kalınlıktan oluşan betonarme ağırlığı dışındaki sabit dış yükler girilir. |
Hareketli yük  Tonozun hesabında kullanılacak hareketli yük değeri girilir. |
Sonlu eleman genişliği  Kabuk hesabında esas alınacak maksimum sonlu eleman genişliğini girilir. Program kabukları yamuk formda sonlu elemanlara bölerek analizini yapar. Sonlu eleman genişliği, bu satıra girilen değeri aşmamak kaydıyla kabuk şekline göre otomatik ayarlanır. |

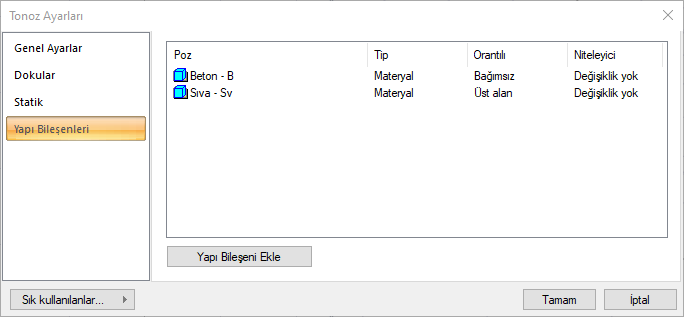

Yapı Bileşenleri Sekmesi
Yapı Bileşenleri Ekle : Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini objeye atar.
Yapı bileşenleri butonunu tıklayın.

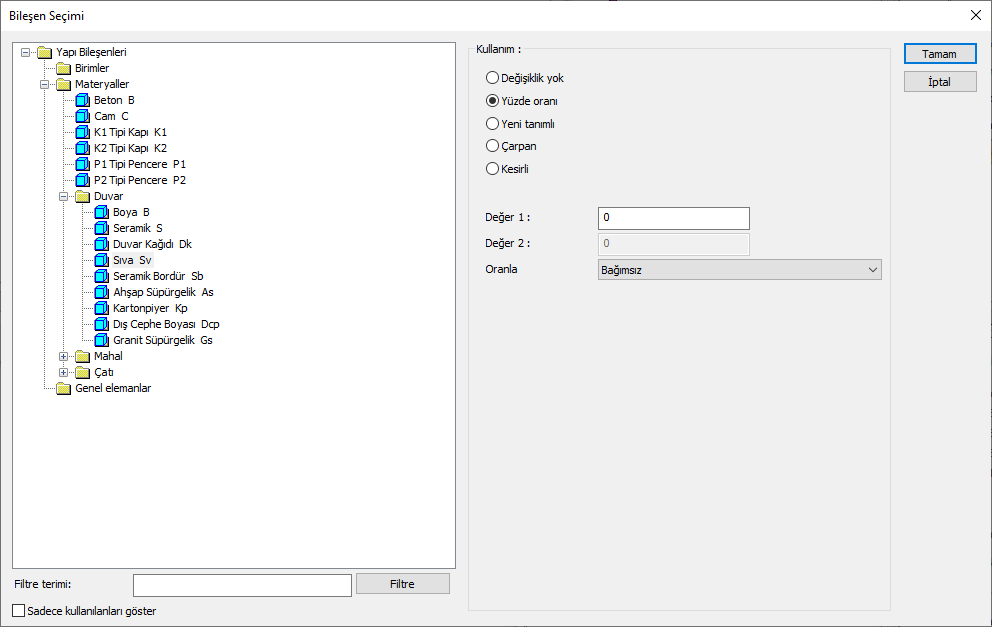

Bileşen Seçimi diyalogu açılacaktır.
Bu diyalogda, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istediğiniz malzemeyi tıklayın.
Sağ tarafta bulunan parametreleri ayarlayın.
Tamam butonu tıklayın. “Bileşen Seçimi” diyaloğu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme ataması yapılabilir.
Bileşen seçimi diyaloğunda bulunan parametreler şunlardır:
Kullanım bölümünde ;
Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.
Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogda bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin, malzeme miktarı 70 ise, “Değer 1” satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.
Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın yerine aynı diyalogda bulunan “Değer 1” satırında girilen miktarın kullanılması için işaretlenir.
Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar ile aynı diyalogda bulunan “Değer 1” satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.
Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogda bulunan “Değer 1” ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.
Oranla: Malzemenin hangi ölçeğe –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir. Oranla liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.
