Radye Boşluğu komutu ile mevcut radye döşemeler üzerinde boşluk açmak, başka bir deyişle radye döşemeleri yırtmak için kullanılır.

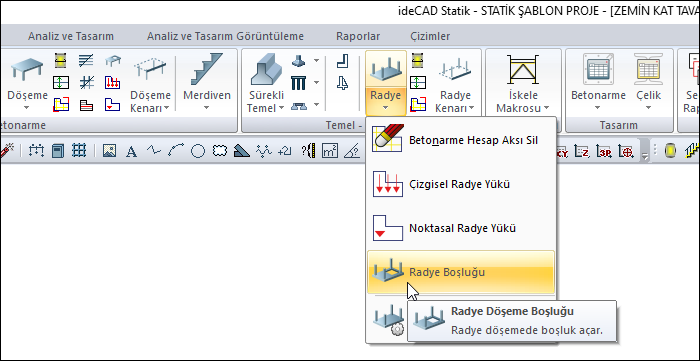

Radye Boşluğu Komutunun Yeri
Ribbon menüde Betonarme sekmesi Temel - Zemin başlığı altından ulaşabilirsiniz.
İşlem Adımları
Radye döşeme üzerinde boşluk açmak için:
-
Ribbon menüde Radye Boşluğu ikonuna tıklayın.
-
Radye temel toolbarı açılacaktır.
-
Farenizi boşluk açma istediğiniz radye döşeme üzerine getirin.
-
Boşluk poligonu ile radye döşeme üzerine tıklayarak kapalı poligon için ilk noktanızı oluşturun.
-
Klavyeden shift tuşuna basarak dik bir kenar çizebilirsiniz.
-
Radye boşluğu ikonuna tıkladığınızda rota bölümleri diyaloğu da açılacaktır.
-
Rota Bölümleri toolbarında boşluk poligonu hattını düz, dairesel ve eğri formda çizmeyi sağlayan ikonlar bulunur. İkonlara tıklayarak komuttan çıkmadan formlar arasında geçiş yapabilirsiniz.
-
Bu şekilde kapalı poligonunuzu oluşturun.
-
Alanınızı kapadığınızda radye döşemede boşluk açılacaktır.
-

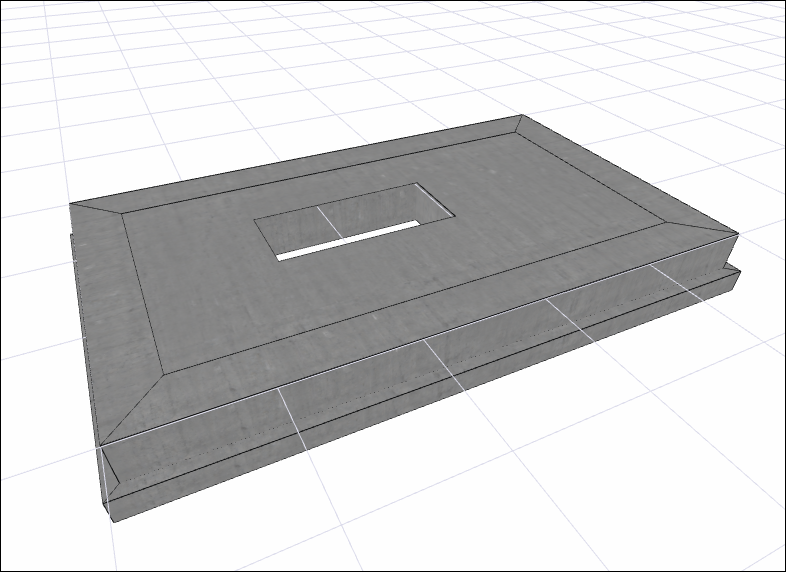

Burada geçen bir kesit alınırsa ya da perspektif penceresinde kontrol edilirse oluşturulan kapalı poligonun radye döşemede boşluk olarak yer aldığı görülür.
|
İşlem adımı |
|---|
|

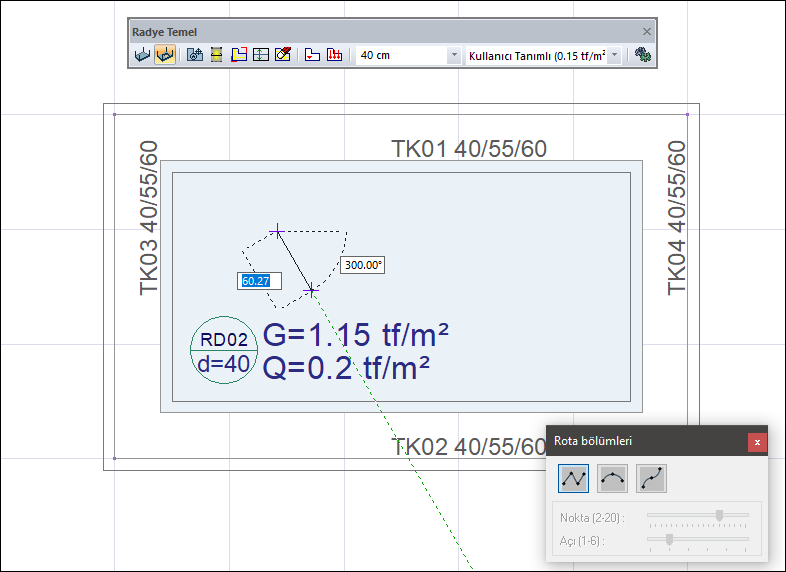

Radye döşeme boşluğu poligonunun ilk noktasının oluşturulması
|
|

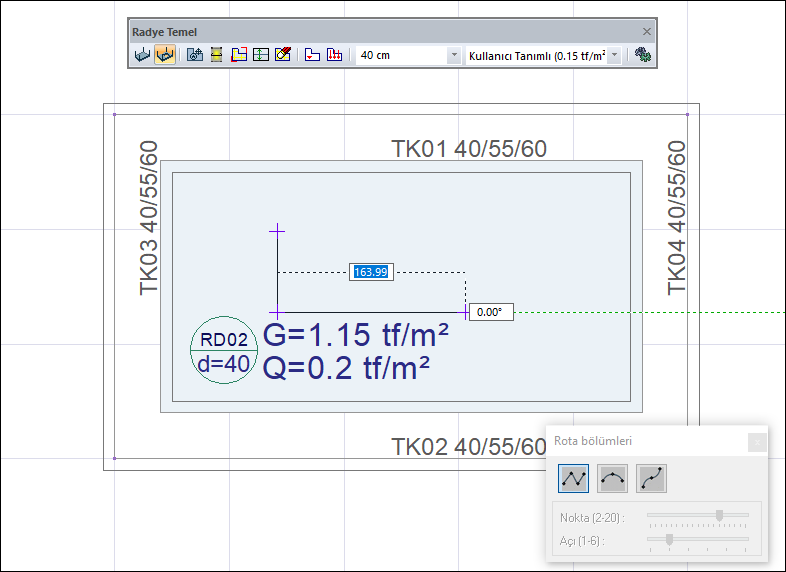

Shift tuşuna basarak dik bir kenar elde ederek ikinci noktanın oluşturulması
|
|

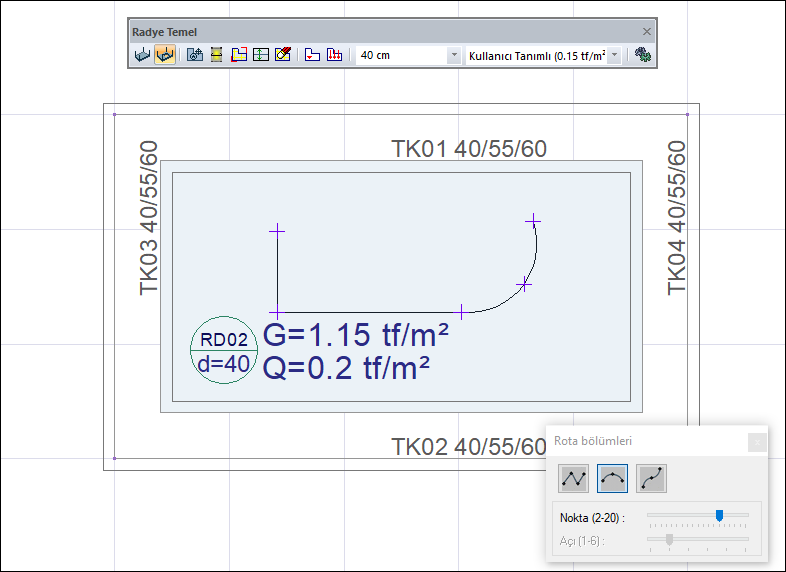

Boşluk poligonu hattı için düz, daire ya da eğrisel form seçilmesi
|
|

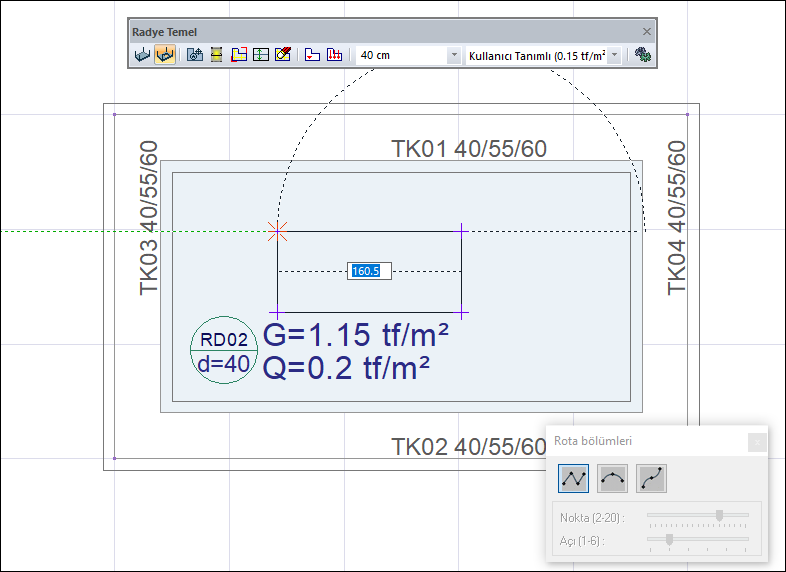

Boşluk poligonunun dördüncü noktasının oluşturularak poligonun kapatılması
|
|

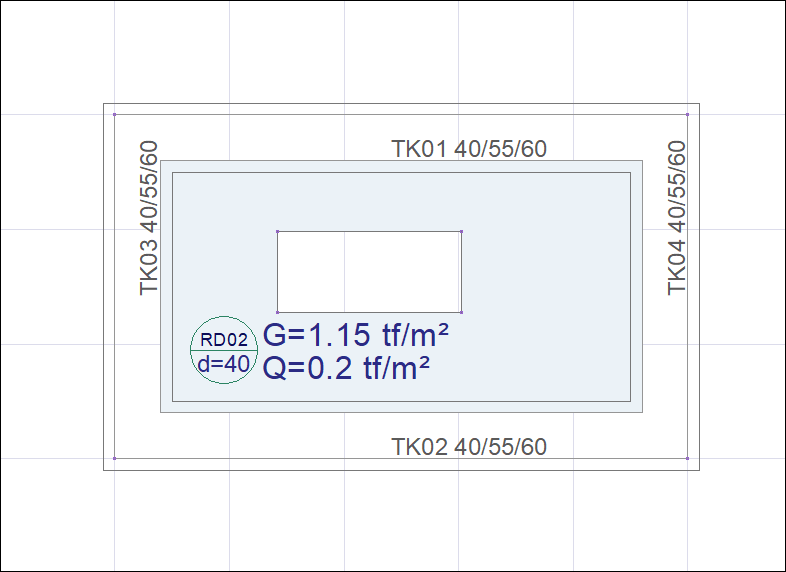

Radye döşeme boşluğunun oluşması
|
