Radye Temelde Betonarme Hesap Aksı Edit
Betonarme Hesap Aksı Edit komutu ile radye temelin çalışma şekli ve donatı tipi değiştirilir. Analiz sonucunda radye temelin çalışma şekli ve ne tip donatı atılacağı otomatik olarak tespit edilir.
Betonarme Hesap Aksı Edit Komutunun Yeri

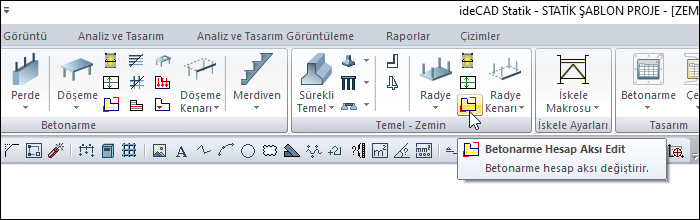

Ribbon menüde Betonarme sekmesi Temel - Zemin konu başlığı altından ulaşabilirsiniz.
İşlem Adımları
Betonarme Hesap Aksı Edit ikonunu tıklayın.
Tanımlı radye temelden bir hesap aksı seçin.
Döşeme Betonarme Hesap Aksı Parametreleri diyaloğu açılacaktır.
Bu diyalogda, seçilen betonarme hesap aksının varsayılan çalışma şekli ve donatı tipi seçilidir.
İstediğiniz değişiklikleri yapın ve tamam butonuna tıklayarak diyaloğu kapatın.
Yaptığınız değişikliklere göre betonarme hesap aksınız değişecektir.

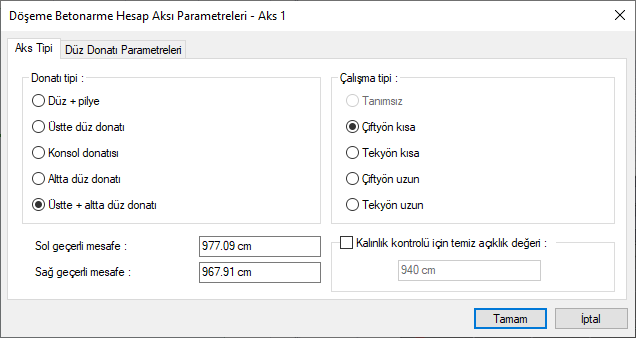

Döşeme Betonarme Hesap Aksı Parametreleri Diyaloğu
Aks Tipi Sekmesi
Seçenekler |
|---|
Düz+Pilye  Seçildiğinde, işlem yapılan donatı aksının düz ve pilyeden oluşan donatı tipi şeklinde dizayn edileceğini belirtir. Donatı düz ve pilye şeklinde atılacaktır. |
Altta düz donatı  Seçildiğinde işlem yapılan donatı aksının altta düz donatı olacağını belirtir. Donatı altta bir tane düz donatı şeklinde atılacaktır. |
Konsol donatısı  Konsol döşemeler için kullanılacak donatı tipidir. İşlem yapılan donatı aksının konsol donatısı olarak dizayn edileceğini belirtir. |
Üstte düz donatı  Seçildiğinde işlem yapılan donatı aksının üstte düz donatı olacağını belirtir. Donatı üstte bir tane düz donatı şeklinde atılacaktır. |
Altta ve üstte düz donatı  Seçildiğinde, işlem yapılan donatı aksının altta ve üstte düz donatı tipi şeklinde dizayn edileceğini belirtir. Donatı altta ve üstte birer düz donatı şeklinde atılacaktır. |
Sol geçerli mesafe  Kullanılan hesap aksının solunda donatının kaç metrelik mesafeye yerleştirileceğini belirler. Buraya yazılan değerin değiştirilmesi döşeme donatı adedini etkiler. Örneğin, geçerli olduğu mesafe 345 cm, döşeme donatısı ise Ø8/36 olsun. Donatı adedi 345 cm/36=9.58; solda 10 adet 8'lik donatı kullanılacak demektir. |
Sağ geçerli mesafe  Kullanılan hesap aksının sağında donatının kaç metrelik mesafeye yerleştirileceğini belirler. Buraya yazılan değerin değiştirilmesi döşeme donatı adedini etkiler. Örneğin, geçerli olduğu mesafe 345 cm, döşeme donatısı ise Ø8/36 olsun. Donatı adedi 345 cm/36=9.58; solda 10 adet 8'lik donatı kullanılacak demektir. |
Çift yön kısa  Plak çift doğrultuda çalışan bir plaktır ve betonarme hesap aksı plağın kısa kenar yönünde bulunmaktadır. (Luzun/Lkısa<2) Plağa varsayılan düz ve pilye atılır. Kısa açıklıklarda istenirse sadece düz donatı veya üstte altta düz şeklinde de atılabilir. |
Tek yön kısa  Plak tek doğrultuda çalışan bir plaktır ve betonarme hesap aksı plağın kısa kenar yönünde bulunmaktadır. (Luzun/Lkısa≥2 veya balkon, sahanlık döşemesi) Tek doğrultuda çalışan plak döşeme için düz ve pilye atılır. Kısa açıklıklarda istenirse sadece düz donatı da atılabilir. Konsol plaklarda konsol donatısı (ilave) atılır. Donatı boş uca kadar uzatılır. |
Çift yön uzun  Plak çift doğrultuda çalışan bir plaktır ve betonarme hesap aksı plağın uzun kenar yönünde bulunmaktadır. (Luzun/Lkısa<2) Plağa düz ve pilye atılır. Kısa açıklıklarda istenirse sadece düz donatı veya üstte altta düz şeklinde de atılabilir. |
Tek yön uzun  Plak tek doğrultuda çalışan bir plaktır ve betonarme hesap aksı plağın uzun kenar yönünde bulunmaktadır. (Luzun/Lkısa≥2 veya balkon, sahanlık döşemesi) Tek doğrultuda çalışan plak döşeme ve konsollarda düz donatı (dağıtma donatısı) atılır. |
Kalınlık kontrolü için temiz açıklık değeri  Seçenek işaretlenip, değer girildiğinde döşeme kalınlık kontrolünde hesap açıklığı girilen değere göre yapılır. |

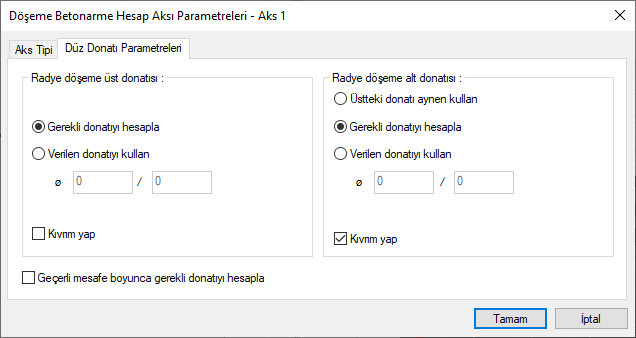

Düz Donatı Parametreleri Sekmesi
Aks tipi sekmesinde donatı tipi olarak “Üstte + altta düz donatı” seçilirse aktif hale gelir. Bu sekmedeki parametreler altta ve üstte konulacak düz donatıların dizayn edilme koşullarını değiştirir.
Seçenekler |
|---|
Gerekli donatıyı hesapla  Seçenek işaretlenirse, hesap sonucunda bulunan donatı değeri kullanılır. (Dizayn momentinden bulunan donatı miktarı minimum donatı oranlarıyla karşılaştırılır hangi büyükse o kullanılır). |
Üstteki donatı aynen kullan  Radye döşemede açıklıkta moment üsttedir. Bu seçenek işaretlendiğinde radye temel için üst donatının aynısı altta kullanılacak demektir. |
Verilen donatıyı kullan  İşaretlenirse, hesapta sonucunda bulunan donatı yerine bu satırda girilen donatı kullanılır. Girilen donatı hesap sonucunda bulunan donatıdan az verilirse, program eksik donatı uyarısı yapar. |
Kıvrım yap  İşaretlenirse, düz donatı başta ve sonda kiriş içerisine kıvrılır. İşaretlenmezse donatı kıvrılmadan bırakılır. |
Geçerli mesafe boyunca gerekli donatıyı hesapla  İşaretlenirse, donatı aksının geçerli olduğu mesafe içinde kalan bölgede maksimum momenti karşılayacak şekilde donatı hesabı yapılır. İşaretlenmez de sadece donatı aksı üzerindeki momenti karşılayacak donatı hesabı yapılır. |
