NURBS Eğrisi Oluşturma

NURBS eğrileri oluşturmak için NURBS eğrisi komutu kullanılır. Birden fazla nokta tanımlanarak NURBS eğri tasarımı yapılır.

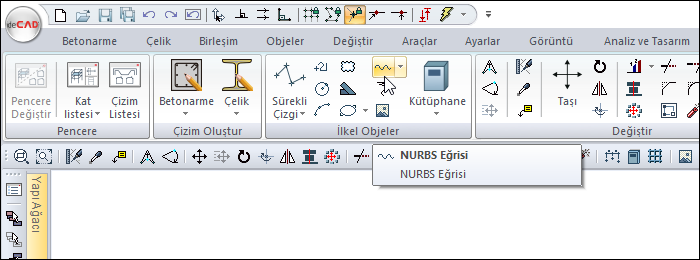

NURBS Eğrisi Komutunun Yeri

Mimari Programda

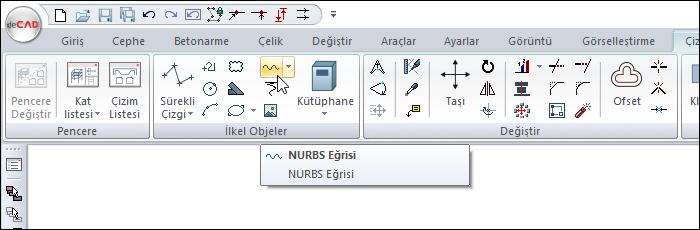

Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.

Statik Programda

Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.

İşlem Adımları

• Ribbon menüde NURBS Eğrisi ikonunu tıklayın.

• Çizim alanında farenin sol tuşu ile tıklayarak istediğiniz sayıda nokta belirleyin.

• Noktaları belirledikçe, noktaların konumuna göre NURBS eğrisi de şekillenecektir.

• Eğri çizimini bitirmek için farenin sol tuşunu çift tıklayın.

İşlem adımı

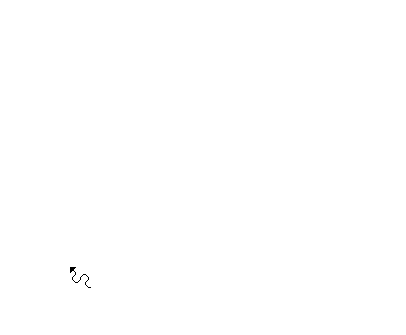

NURBS eğrisinin ilk noktasının belirlenmesi

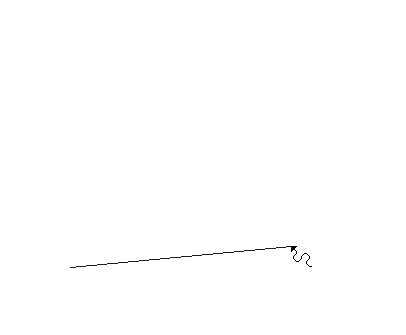

NURBS eğrisinin ikinci noktasının belirlenmesi

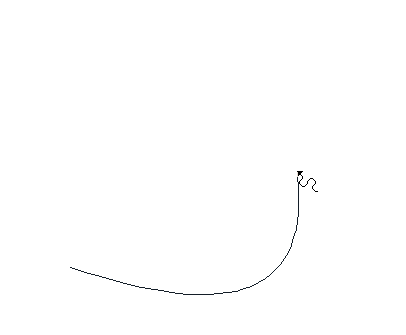

NURBS eğrisinin üçüncü noktasının belirlenmesi

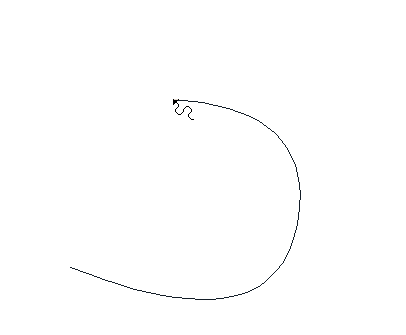

NURBS eğrisinin dördüncü noktasının belirlenmesi

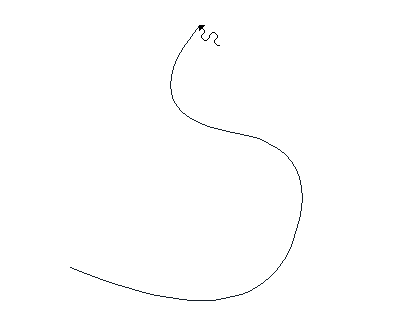

NURBS eğrisinin son noktasının belirlenmesi

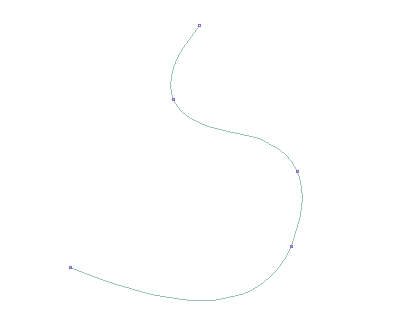

NURBS eğrisinin oluşması

NURBS Eğrisi Ayarları Diyaloğunun Yeri

NURBS Eğrisi Komutu Ayarları

NURBS eğrisi komutu çalıştırıldıktan sonra ekrana gelen Eğriler yardımcı toolbarında Ayarlar ikonuna tıklayarak ulaşabilirsiniz.

NURBS Eğrisi Obje Ayarları

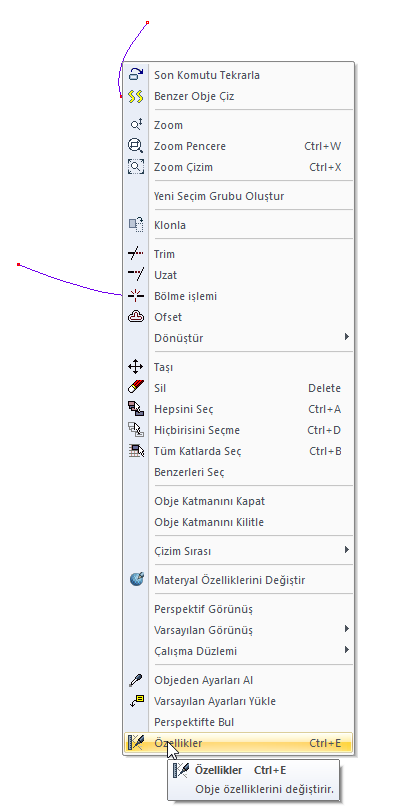

Ayarlarına girmek istediğiniz NURBS eğrisini seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.

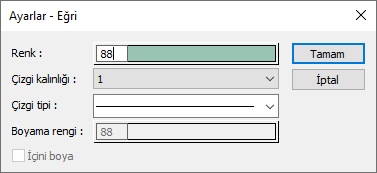

NURBS Eğrisi Ayarları

Özellikler
Renk Çizginin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.
Çizgi kalınlığı Çizgi kalınlığı seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun kalınlık seçilir. Burada seçilen kalınlık sadece ekranda geçerlidir. Çizim çıktılarına etki etmez.
Çizgi tipi Çizgi tipi seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun çizgi tipi seçilir.
