Kapalı NURBS Oluşturma
Kapalı NURBS eğrileri oluşturmak için kapalı NURBS komutu kullanılır. Birden fazla nokta tanımlanarak kapalı NURBS eğri tasarımı yapılır.
Kapalı NURBS Eğrisi Komutunun Yeri

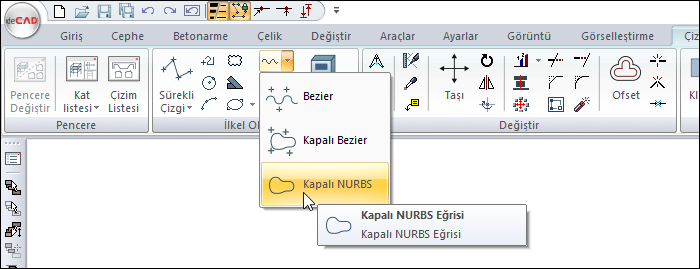

Mimari Programda
Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.

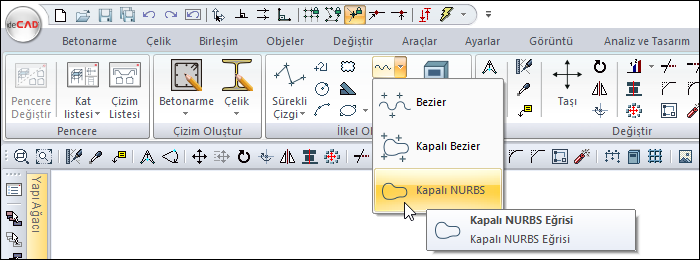

Statik Programda
Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Ribbon menüde Kapalı NURBS ikonunu tıklayın.
Çizim alanında farenin sol tuşu ile tıklayarak istediğiniz sayıda nokta belirleyin.
Noktaları belirledikçe, noktaların konumuna göre Kapalı NURBS eğrisi de şekillenecektir.
Eğri çizimini bitirmek için farenin sol tuşunu çift tıklayın.
İşlem adımı |
|---|

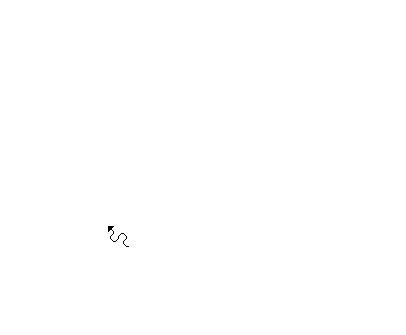

Kapalı NURBS eğrisinin ilk noktasının belirlenmesi  |

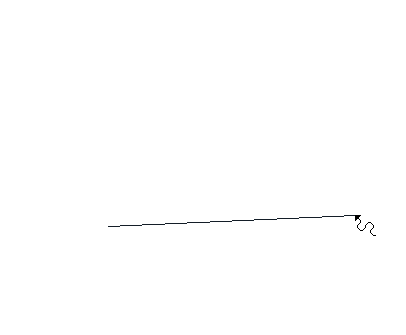

Kapalı NURBS eğrisinin ikinci noktasının belirlenmesi  |

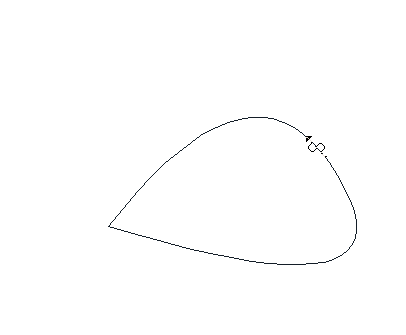

Kapalı NURBS eğrisinin üçüncü noktasının belirlenmesi  |

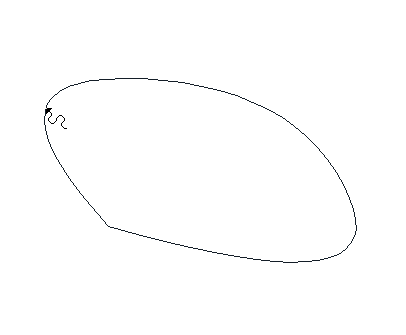

Kapalı NURBS eğrisinin son noktasının belirlenmesi  |

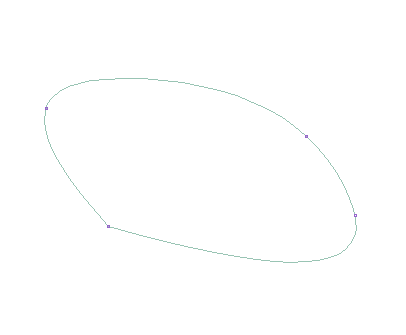

Kapalı NURBS eğrisinin oluşması  |
Kapalı NURBS Eğrisi Ayarları Diyaloğunun Yeri
Kapalı NURBS Eğrisi Komutu Ayarları
Kapalı NURBS eğrisi komutu çalıştırıldıktan sonra ekrana gelen Eğriler yardımcı toolbarında Ayarlar ikonuna tıklayarak ulaşabilirsiniz.
Kapalı NURBS Eğrisi Obje Ayarları

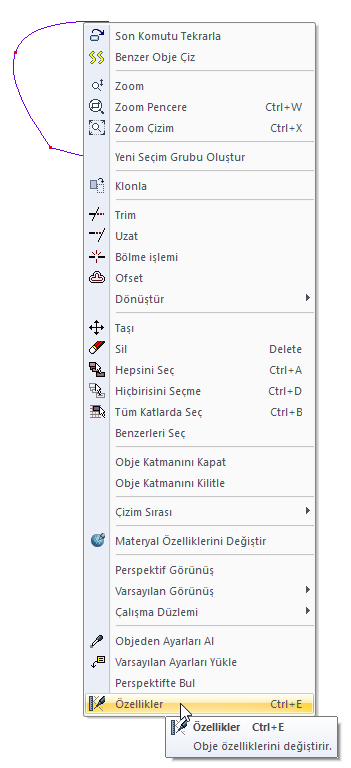

Ayarlarına girmek istediğiniz kapalı NURBS eğrisini seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.

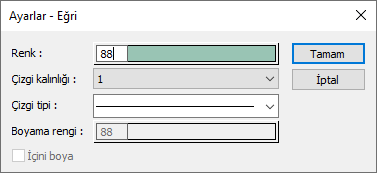

Kapalı NURBS Eğrisi Ayarları
Özellikler |
|---|
Renk  Çizginin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Çizgi kalınlığı  Çizgi kalınlığı seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun kalınlık seçilir. Burada seçilen kalınlık sadece ekranda geçerlidir. Çizim çıktılarına etki etmez. |
Çizgi tipi  Çizgi tipi seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun çizgi tipi seçilir. |
