Modal Kütleler ve Modal Analiz Sonuçları (İkinci Yükleme Durumu)

  • Aşağıdaki tabloda, çerçeve kolonlarının mafsallı ve monolitik bağlandığı modellerden alınan üst bölüm için elde edilen dinamik analiz sonuçları özetlenmiştir.

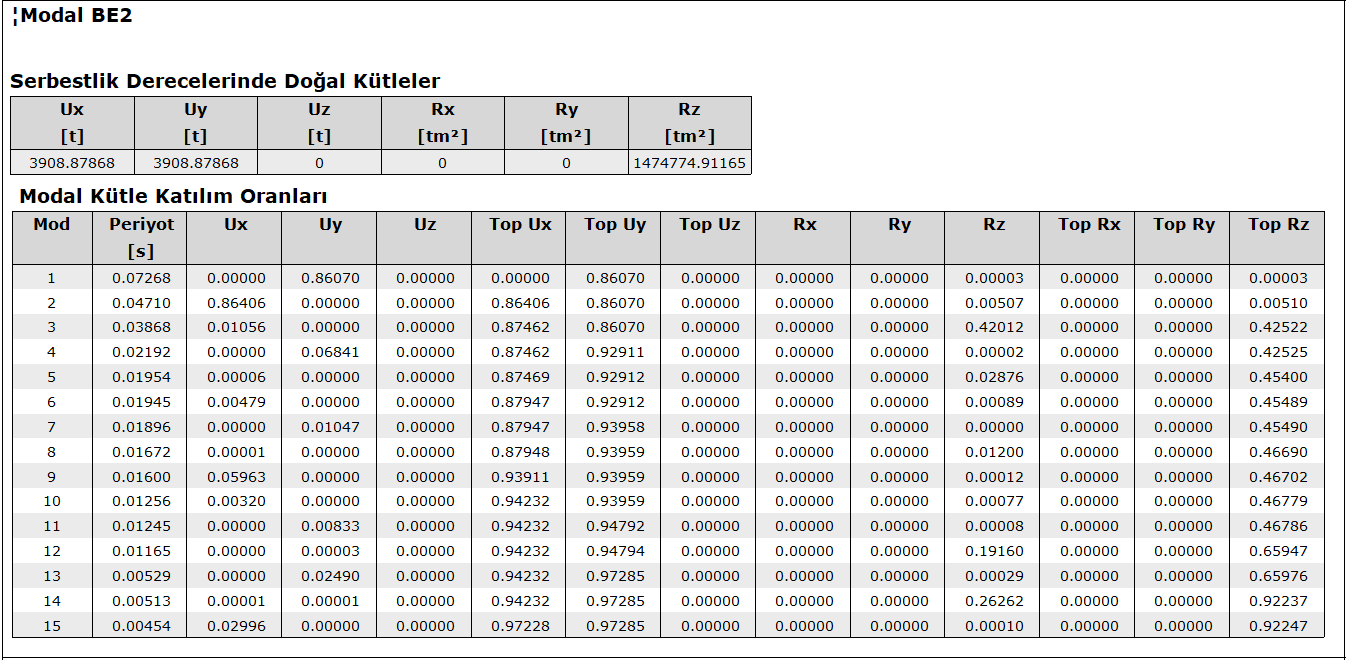

-Mafsallı Durum

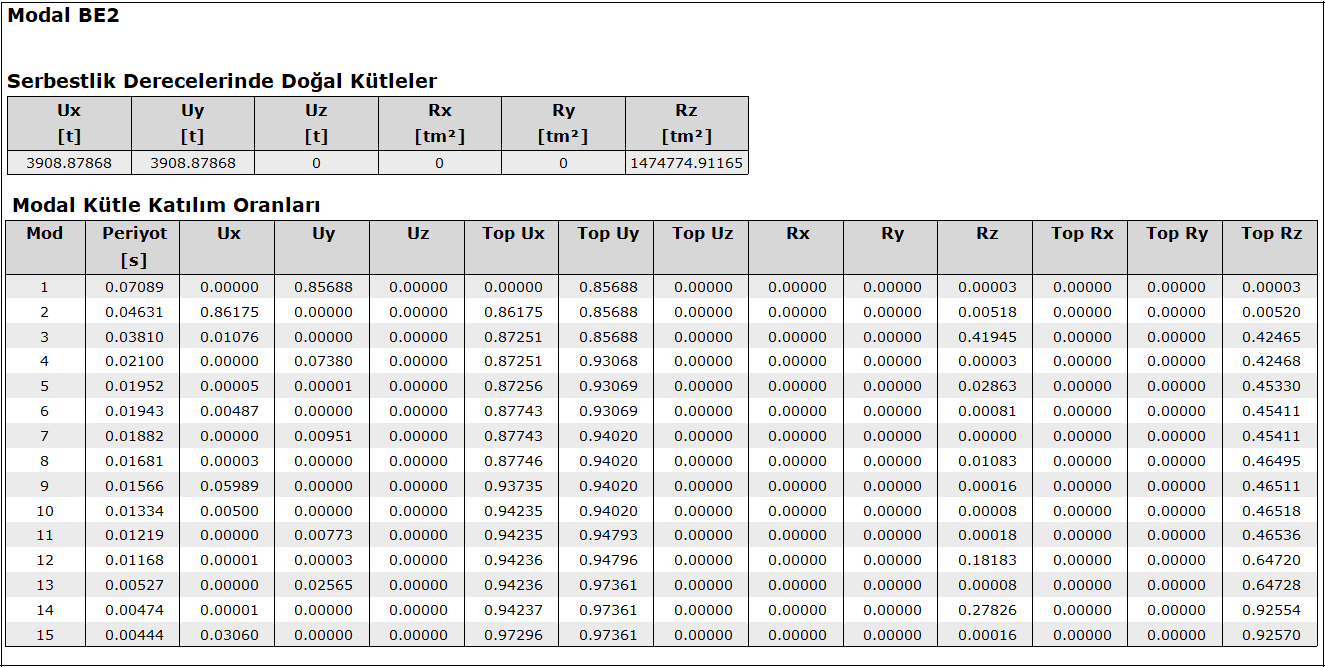

-Monolitik Durum

  • TBDY 2018 4.5.10.4 maddesi gereği kabuk olarak modellenen ve yarı rijit diyafram kabulü yapılan döşemelerde, ekdışmerkezlik etkini belirlemek için tam rijit çözüm de uygulanır. Yukarıdaki çözümler deprem yönetmeliği nedeni ile tam rijit çözümlerdir.

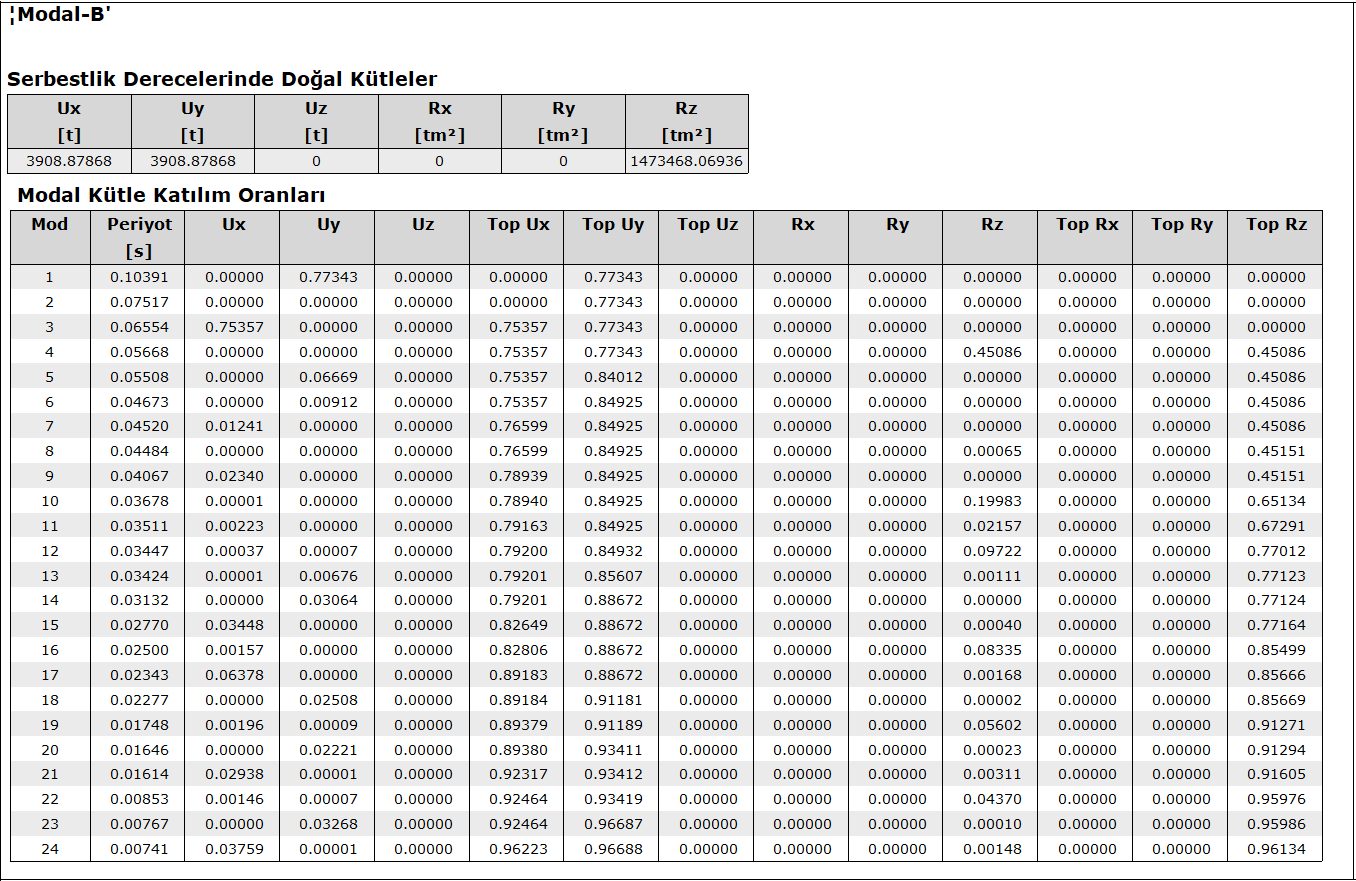

  • Yarı rijit diyaframa uygun dinamik analiz sonucu elde edilen veriler aşağıdaki tabloda özetlenmiştir. Bu çözümde mafsallı ve monolitik olmak üzere 2 aşamalı yapılmak zorundadır. Aşağıda mafsallı çözüme ait sonuçlar verilmiştir.
