Modal Kütleler ve Modal Analiz Sonuçları (Birinci Yükleme Durumu)
Aşağıdaki tabloda, çerçeve kolonlarının mafsallı ve monolitik bağlandığı modellerden alınan üst bölüm dinamik analiz sonuçları özetlenmiştir.

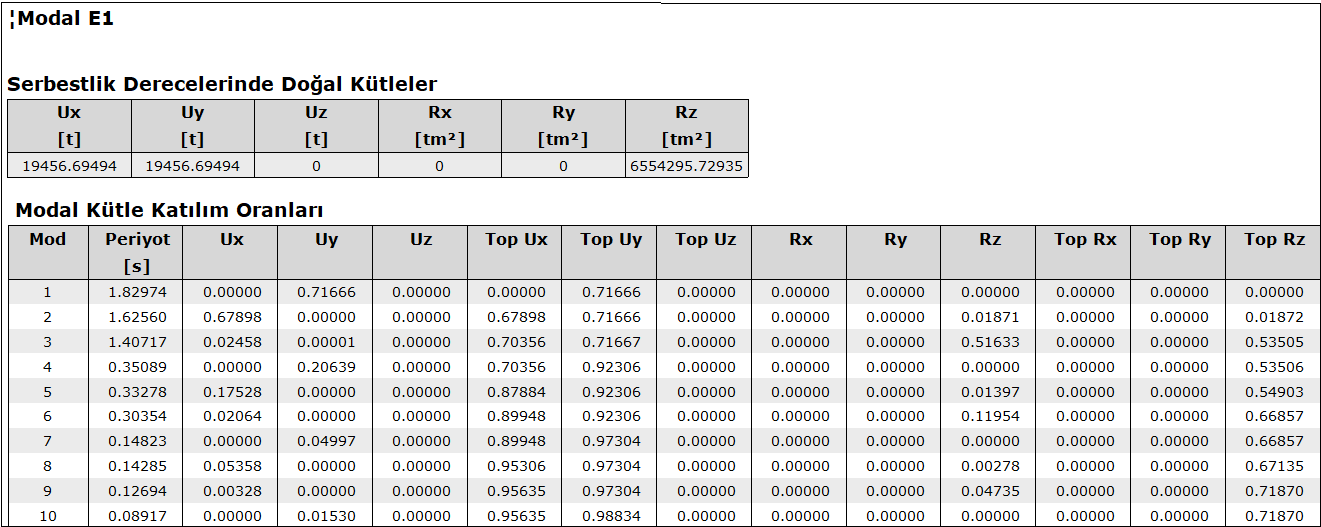

-Mafsallı Durum

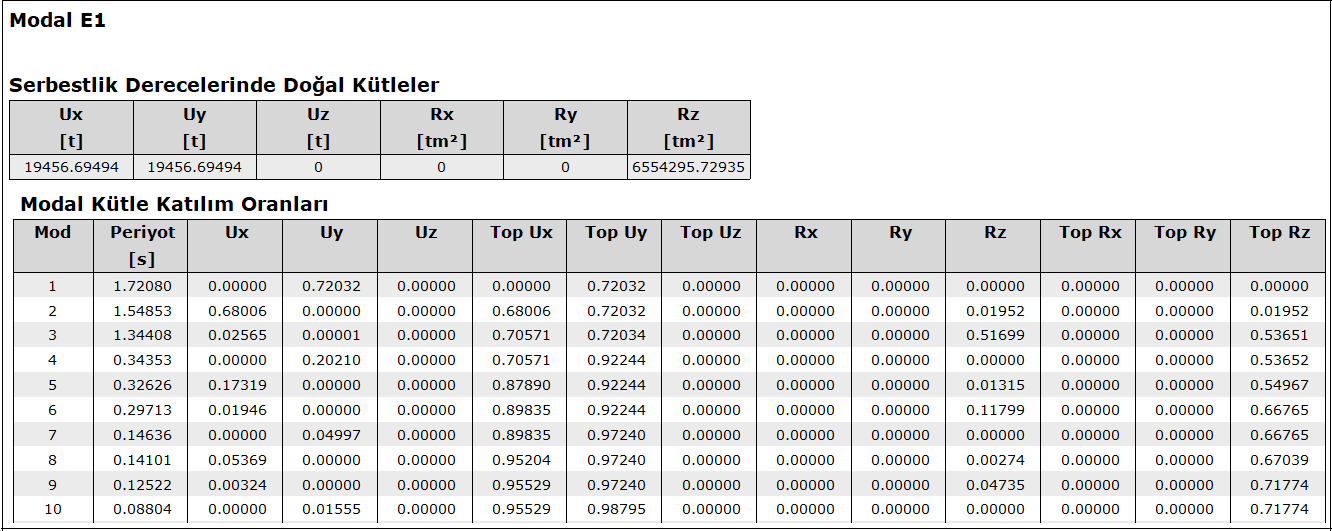

-Monolitik Durum
TBDY 2018 4.5.10.4 maddesi gereği kabuk olarak modellenen ve yarı rijit diyafram kabulü yapılan döşemelerde, ekdışmerkezlik etkisini belirlemek için tam rijit çözüm de uygulanır. Yukarıdaki çözümler deprem yönetmeliği nedeni ile tam rijit çözümlerdir.

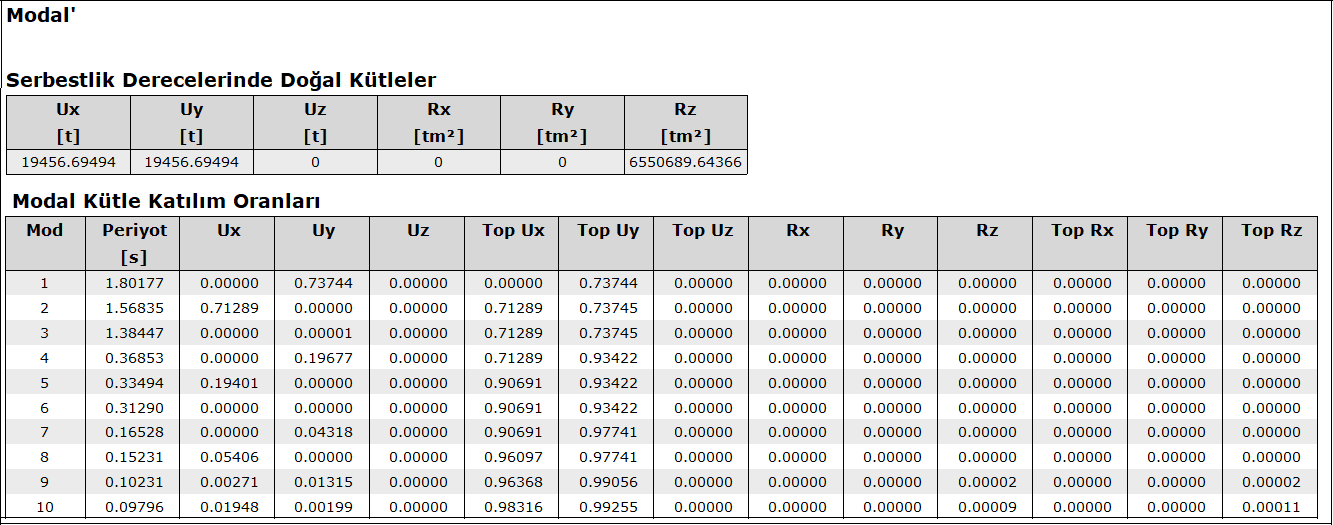

Yarı rijit diyaframa uygun dinamik analiz sonucu elde edilen veriler aşağıdaki tabloda özetlenmiştir. Bu çözümde mafsallı ve monolitik olmak üzere 2 aşamalı yapılmak zorundadır. Aşağıda monolitik çözüme ait sonuçlar verilmiştir.

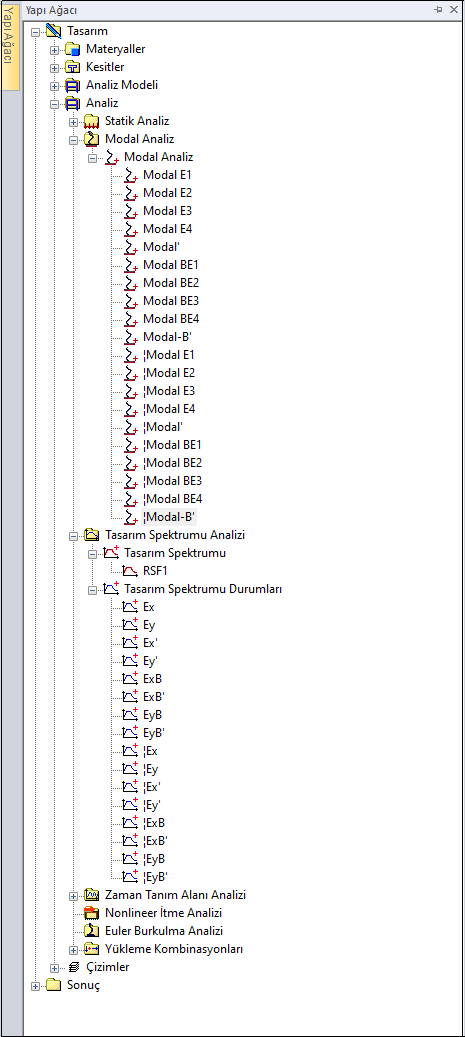

Yapılan tüm modal analizlerin listesi arayüzde yapı ağacı bölümünden incelenebilir.
