Makasa Oluk ve Konsol Eklemek

Makas Oluk ve konsol ayarları ile makasa oluk veya konsol eklenir. Çelik proje tasarımına göre mesafeler belirlenir.

Makas Konsol ve Oluk Ayarlarının Yeri

Makas komutuna tıklandığında açılan Makas toolbarından Ayarlar ikonuna tıklayarak Makas Ayarları diyaloğuna ulaşabilirsiniz. Makas oluk ve konsol ayarları Ek Özellikler sekmesinde yer almaktadır.

İşlem Adımları

• Ribbon menüde Makas ikonunu tıklayın.

• Makaslar toolbarı açılacaktır. Buradan Ayarlar ikonunu tıklayın.

• Makas Ayarları diyaloğu ekrana gelecektir. Buradan Ek Özellikler sekmesine tıklayın.

• Konsol ya da oluk seçimlerini yaparak mesafeleri belirleyin.

• Ek özellik yok seçeneğini işaretleyerek konsol ya da oluk eklemeyebilirsiniz.

• Tamam butonunu tıklayarak diyaloğu kapattığınızda makasınız seçimlerinize göre oluşacaktır.

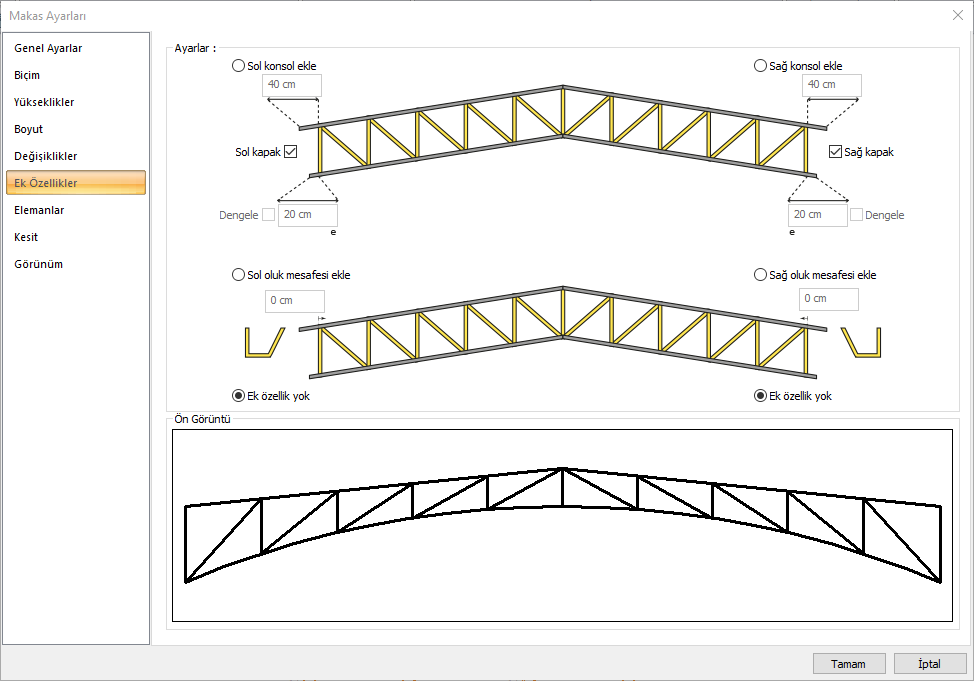

Ek Özellikler Sekmesi

Özellikler
Sol konsol ekle bölümünden makasın sol üst ve alt başlıklarına farklı değerler vererek konsol eklenir. Dengele seçeneğini işaretleyerek alt başlığa verilen değer üst başlığa da uygulanır. Sol kapak seçeneği işaretlenerek konsolun ucuna kapak eklenir.
Sağ konsol ekle bölümünden makasın sağ üst ve alt başlıklarına farklı değerler vererek konsol eklenir. Dengele seçeneğini işaretleyerek alt başlığa verilen değer üst başlığa da uygulanır. Sağ kapak seçeneği işaretlenerek konsolun ucuna kapak eklenir.
Üst başlıkta, sol uçta, oluk için mesafe değeridir. Sol üst uç, verilen değer kadar içeri alınır.
Üst başlıkta, sağ uçta, oluk için mesafe değeridir. Sağ üst uç, verilen değer kadar içeri alınır.
Konsol ve/veya oluk mesafeleri iptal edilir.

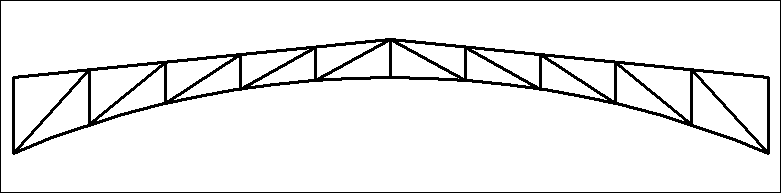

Öngörüntü Makasın öngörüntüsü yer alır. Seçilen biçim öngörüntüde eşzamanlı olarak takip edilebilir.
