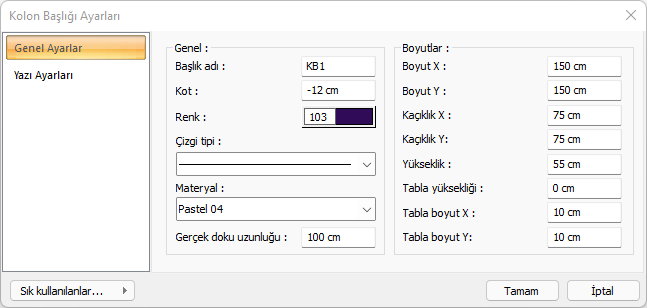

Kolon Başlığı Ayarları

Başlık adı

Kolon başlığının adı. Kolon başlığı girilirken, kolon başlığı adının sonundaki rakam birer arttırılarak kolon başlığı adı otomatik oluşturulur. Kolon başlığı tanımlandıktan sonra kolon başlığı adını değiştirmek mümkündür.

Kot

Kolon başlığının üst yüzeyinin kat tavanına göre kotunu ifade eder. Negatif (-) ya da pozitif (+) değer girilebilir.

Renk

Kolon başlığı kenar çizgilerinin rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Sol tuş shift tuşu ile birlikte tıklanırsa, ya da sağ tuş tıklanırsa ilgili rengin kalem kalınlığı ayarlanabilir.

Çizgi tipi

Planda kolon başlığını oluşturan çizginin çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir.

Materyal

Kolon başlıklarının katı modelde  üzerine kaplanacak materyal seçilir. Kolon başlığı seçilen materyal ile kaplanır ve katı modelde bu şekilde görüntülenir. Farenin sol tuşu ile aşağı ok butonu üzerine tıklanır. Açılan materyal listesinden uygun materyal seçilir. Tanımlı materyal yoksa liste boş gelir. Materyal ekleme işlemi Ayarlar/Materyaller satırı tıklanarak açılan diyalogdan yapılır.

Boyut X/Boyut Y

Kolon başlığının boyutları girilir . Programda default olarak Boyut X kolon başlığının plandaki yatay boyutunu (en), Boyut Y’ de plandaki düşey boyutunu (boy) ifade eder. Kolon başlıkları bağlı bulundukları kolonlara bağımlı olarak planda her türlü konumda (açıda) bulunabilirler.

Kaçıklık X/Kaçıklık Y

X ve Y kaçıklıkları girilir. Kaçıklıklar kolon başlığının sol üst köşesine göre verilir. Kaçıklık X ve Y sıfır olduğu zaman, kolon başlığı sol üst köşe noktası kolon düğüm noktası ile çakışır. X kaçıklığa pozitif (+) değer girildiği zaman, kolon başlığı yatay olarak sola doğru kayar. Negatif (-) değer girilirse, sağa doğru kayar. Y kaçıklığa pozitif (+) değer girilirse kolon başlığı düşey olarak yukarıya doğru, negatif (-) değer girilirse aşağıya doğru kayar.

Yükseklik

Kolon başlığının düşey (z yönündeki) yüksekliği.

Tabla yüksekliği

Kolon başlığı üzerine yerleştirilecek yatay tablanın yüksekliği (kalınlık).

Tabla Boyut X/ Tabla Boyut Y

Tablanın X ve Y yönlerinde kolon başlığına ilave edilecek boyutu. Örneğin; kolon başlığı X boyutu 1.5 girilmişse ve Tabla Boyut X’de 0.2 girilirse, Tablanın X yönündeki boyutu 1.5+0.2=1.7 metre olacaktır.

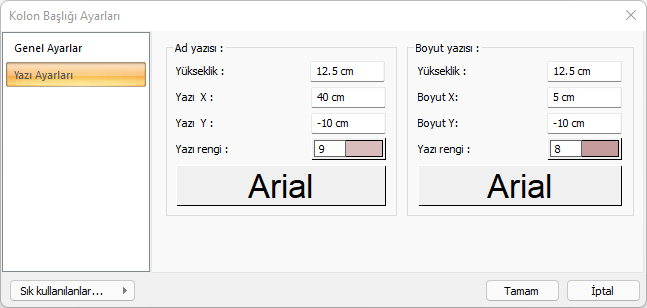

Ad Yazısı Yükseklik, Renk, Yazı Tipi

Kolon başlığı adı yazısının yüksekliği girilir. Renk kutusu farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Hemen alttaki buton tıklanırsa, Yazı Tipi Ayarları diyalogu açılır. Bu diyalogdan Kolon Başlığı Ad Yazısı, yazı tipi ayarlanır. Yazılar yatay olarak yazılır.

Boyut Yazısı Yükseklik, Renk, Yazı Tipi

Kolon başlığı boyut yazısının yüksekliği girilir. Renk kutusu farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Hemen alttaki buton tıklanırsa, Yazı Tipi Ayarları diyalogu açılır. Bu diyalogdan Kolon Başlığı Boyut Yazısı, yazı tipi ayarlanır. Yazılar yatay olarak yazılır.

Yazı X/Yazı Y

Kolon Başlığı Adı yazısının kolon başlığı sol üst köşesine göre X ve Y koordinatları girilir. Yazı X değeri pozitif girilirse isim yazısı sola, negatif olursa sağa kayar. Yazı Y değeri pozitif olursa isim yazısı yukarıya, negatif olursa aşağıya kayar.

Boyut X/Boyut Y

Kolon Başlığı Boyut yazısının kolon başlığı sağ üst köşesine göre X ve Y koordinatları girilir. Boyut X değeri pozitif olursa boyut yazısı sola, negatif olursa sağa kayar. Boyut Y değeri pozitif olursa boyut yazısı yukarıya, negatif olursa aşağıya kayar.
