Kolon başlığı komutuyla betonarme kolon başlıkları çizilir. Kolon başlığı çizebilmek için tanımlanmış betonarme kolonlara ihtiyaç vardır. Önce betonarme kolonlar çizilir ve kolon başlıkları üzerine yerleştirilir.

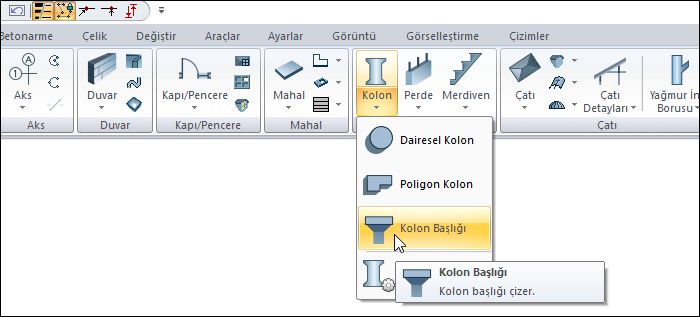

Kolon Başlığı Komutunun Yeri
Mimari Programda

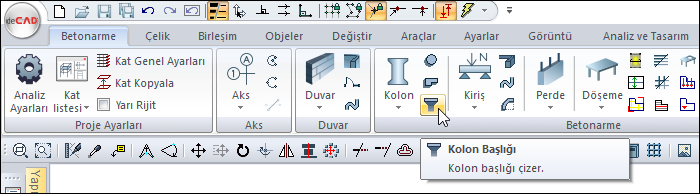

Ribbon menüde Giriş sekmesi Betonarme başlığı altından ulaşabilirsiniz.
Statik Programda
Ribbon menüde Betonarme sekmesi Betonarme başlığı altından ulaşabilirsiniz.
Kolon Başlığı Toolbarı
|
İkonlar |
|---|
|
Dikdörtgen kolon
Kolon çizim komutunu çalıştırır. Kolon komutu ile birlikte kolon başlığı toolbarı da kapanır ve kolon toolbarı ekrana gelir. |
|
Varsayılan kolon başlığı
Kolon başlığı ayarlarındaki kaçıklık değerlerine göre kolon başlığı çizer. Moddayken klavyeden 1 tuşu da bu komutu çalıştırır. |
|
Kenara yanaşık kolon başlığı
Kolon başlığı ayarlarına girmeden, kenara yanaşık kolon başlığı tariflemek için kullanılır. Moddayken klavyeden 2 tuşu da bu komutu çalıştırır. |
|
Köşeye yanaşık kolon başlığı
Kolon başlığı ayarlarına girmeden, köşeye yanaşık kolon başlığı tariflemek için kullanılır. Moddayken klavyeden 3 tuşu da bu komutu çalıştırır. |
|
Ortalanmış kolon başlığı
Ortalanmış kolon başlığı için kolaylık. Moddayken klavyeden 4 tuşu da bu komutu çalıştırır. |
|
Boyutları ters çevir
Kolon başlığı boyutlarını ters çevirir. |
|
Kolon başlık genişlik/yükseklik kutucukları
Kolon başlığı genişlik/yükseklik değeri kolon başlığı ayarlarına girilmeden buradan girilebilir. |
|
Ayarlar
Kolon Başlığı Ayarları diyalogunu açar. Kolon başlığı ile ilgili çeşitli parametreler buradan ayarlanabilir. |
İşlem Adımları
Kolon başlığı çizmek için:
-
Ribbon menüden kolon başlığı ikonuna tıklayın.
-
Kolon başlığı toolbarı açılacaktır.
-
Kolon başlığı toolbarındaki kaçıklık butonlarını kullanarak kolon başlığını farklı noktalardan tutarak tanımlayabilirsiniz. Soldan sağa olmak üzere; varsayılan, kenara yanaşık, köşeye yanaşık, ortalanmış kolon başlıkları seçenekleri bulunmaktadır.
-

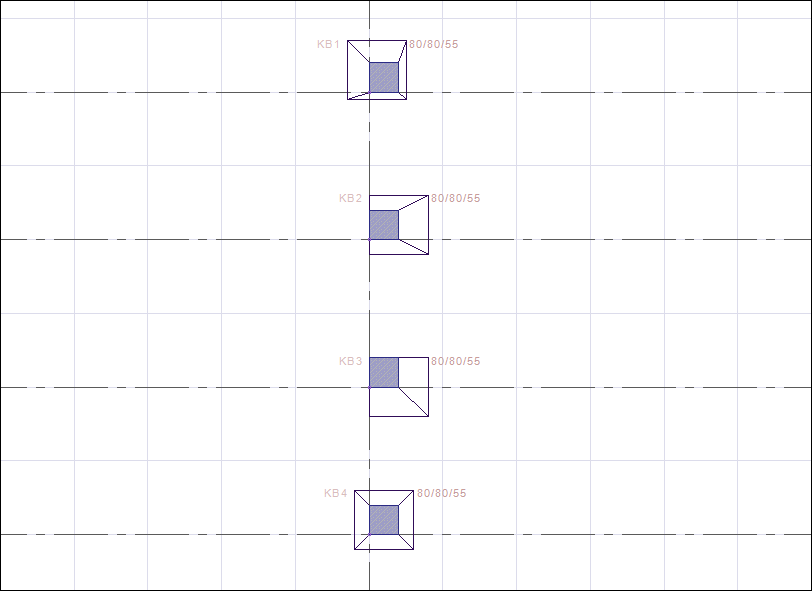

Seçtiğiniz kaçıklık durumuna göre düğüm noktalarınız oluşacaktır. Aşağıdaki resimde düğüm noktaları aynı doğrultuda yer alan, farklı kaçıklık tiplerine göre kolon başlıkları yerleşimleri yer almaktadır.
-
Sizin için uygun olan kaçıklık tipini seçin
-

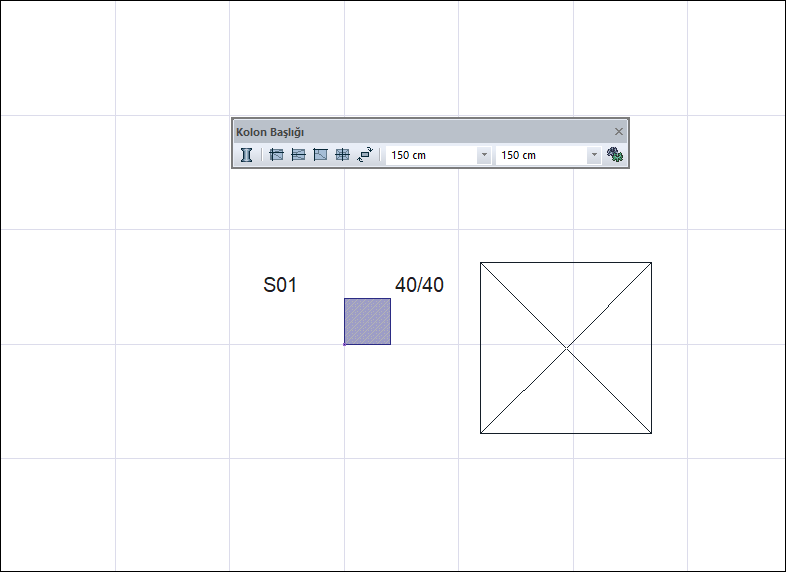

Farenizin hareketiyle beraber kolon başlığınızın öngörüntüsü de hareket edecektir.
-
Fare imlecini kolon başlığını yerleştirmek istediğiniz kolon üzerine sürükleyin ve farenin sol tuşunu tıklayın. Kolon başlığınızın öngörüntüsü sabitlenecektir.
-

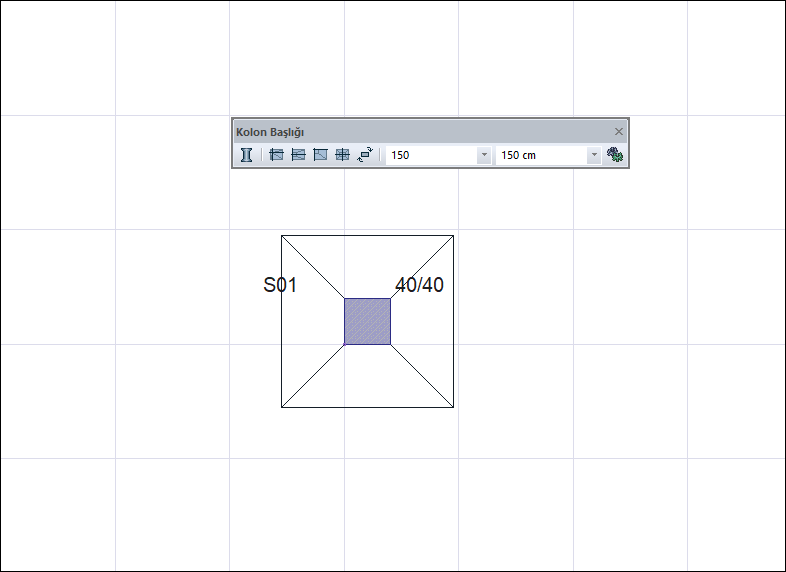

Kolon başlığı toolbarında yer alan başlık boyutları kutucuklarına kolon başlık boyutlarını girin. Değer girdikçe kolon başlığınızın öngörüntüsü değişecektir.
-

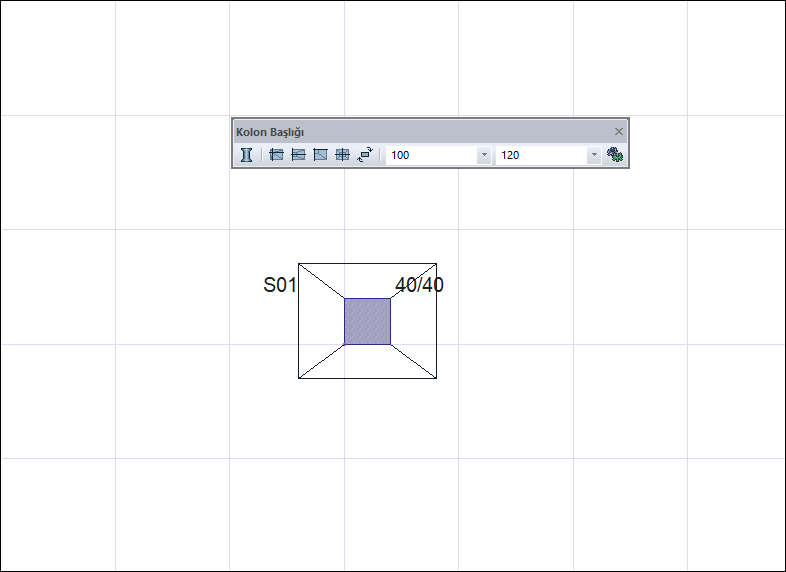

Kolon başlığı X ve Y boyutları birbirinden farklı ise bu aşamada kolon başlığı toolbarından boyutları ters çevir ikonuna tıklayarak ya da klavyeden boşluk tuşuna basarak boyutları ters çevirebilirsiniz.
-
İkinci defa farenin sol tuşunu tıkladığınızda kolon başlığı yerleşecektir.
|
İşlem adımı |
|---|
|
Kolon başlığı toolbarından kaçıklık tipinin seçilmesi - aşağıdan yukarıya; ortalanmış, köşeye yanaşık, kenara yanaşık, varsayılan kaçıklıklı
|
|
Fare hareketiyle beraber kolon başlığı öngörüntüsünün hareket etmesi
|
|
Yerleştirilecek kolonun farenin sol tuşu tıklanarak seçilmesi
|
|
Kolon başlığı boyutlarının değiştirilmesi
|
|
Klavyeden boşluk tuşuna basılarak boyutların ters çevrilmesi
|
|

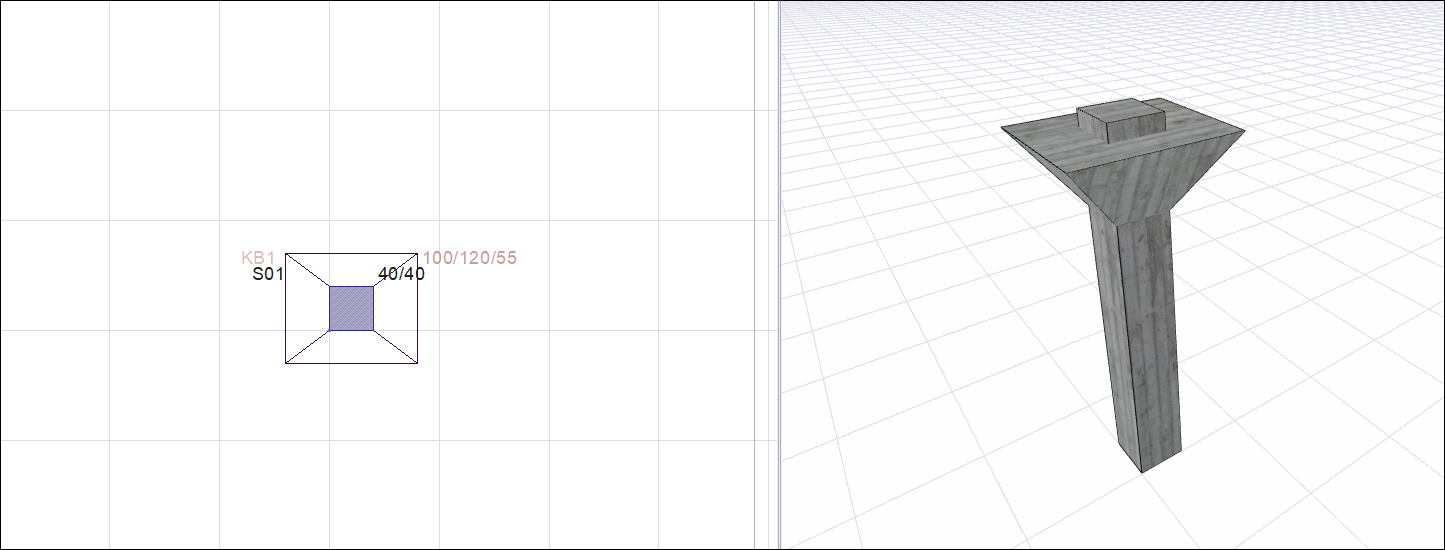

Farenin sol tuşu tıklanarak kolon başlıklarının oluşturulması
|
