Yay Şeklinde Poligon Kolon Tanımlamak

Yay şeklinde betonarme poligon kolon oluşturmak için 2 farklı yöntem kullanılabilir. Elde edilmek istenen poligon görünümüne göre tercih yapılır.

Yay-3 noktadan poligon kolon

Oluşturmak istediğiniz poligon kolonun planını yay-3 noktadan ve sürekli çizgi komutları oluşturun.

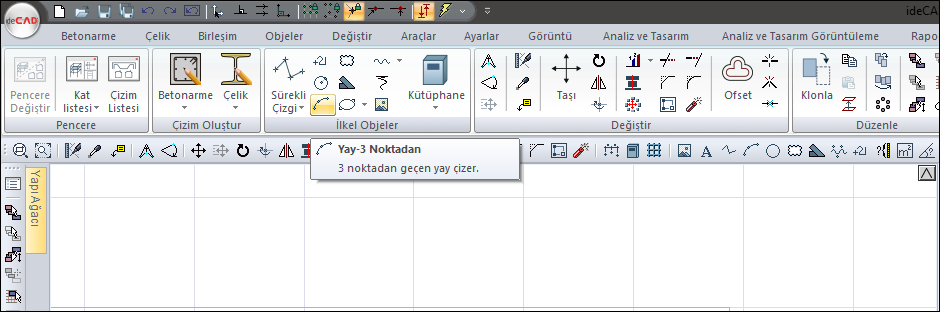

• Yay-3 noktadan ikonuna tıklayın.

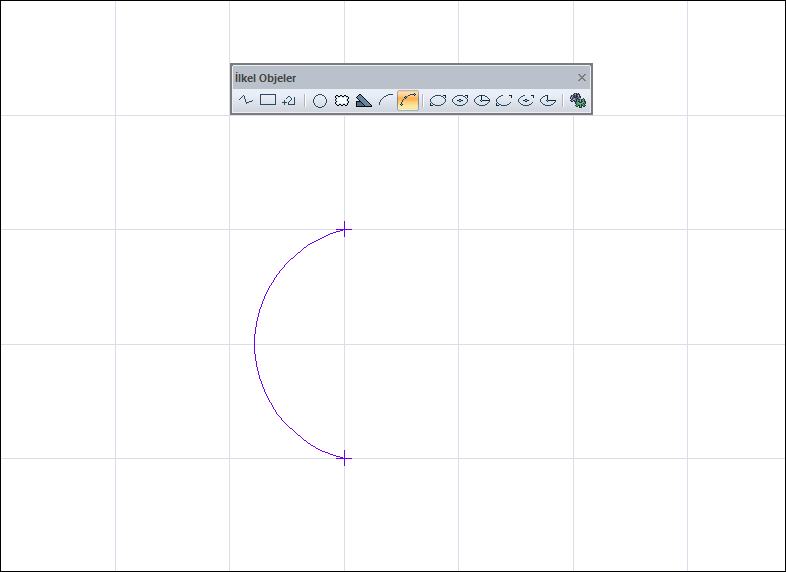

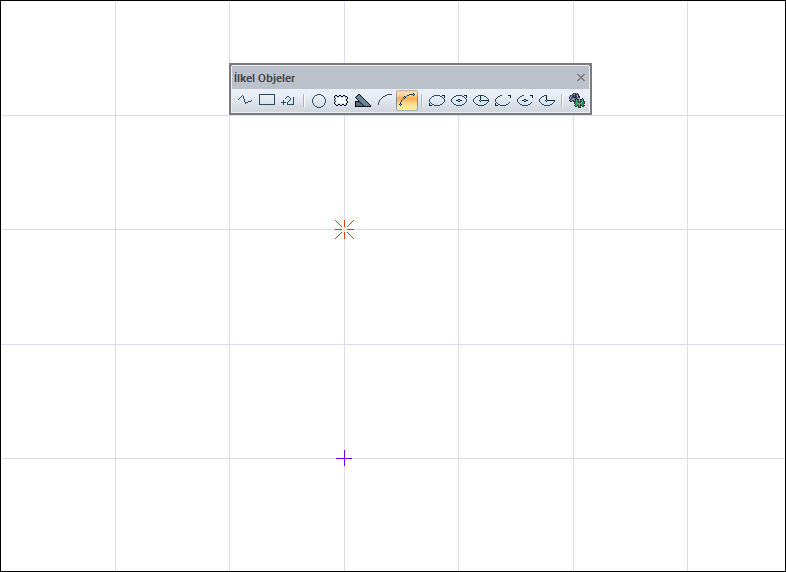

• Yayınızın başlangıç ve bitiş noktalarını farenin sol tuşu ile tıklayarak belirleyin.

• Farenizin hareketiyle beraber yayınız değişecektir. Farenizin sol tuşu ile 3. noktaya tıklayarak yay çizimini tamamlayın.

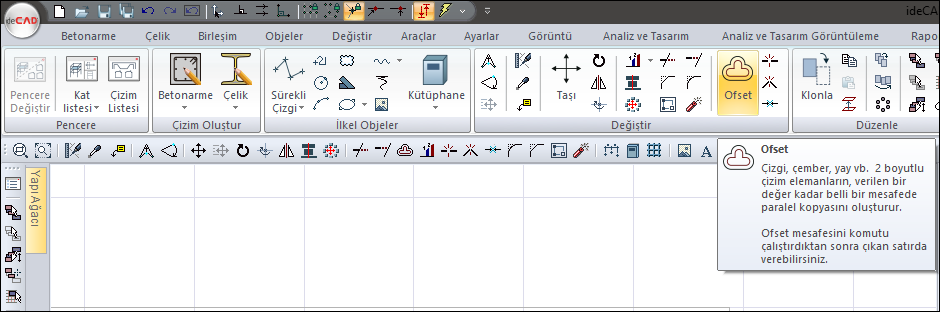

• Poligon kolonunuzun diğer kenarı için ribbon menüden ofset ikonunu tıklayın.

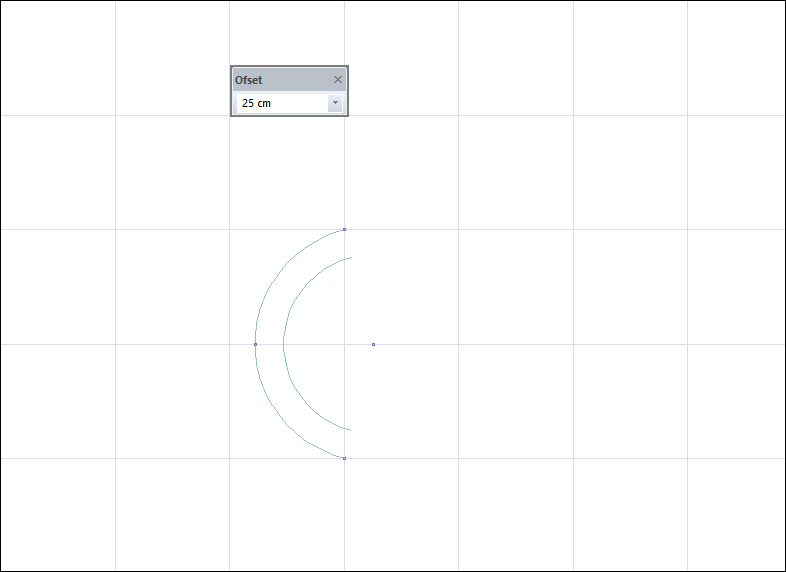

• Açılan toolbara ofset değerini girin ve kopyasının oluşmasını istediğiniz tarafa farenizin sol tuşuyla tıklayın.

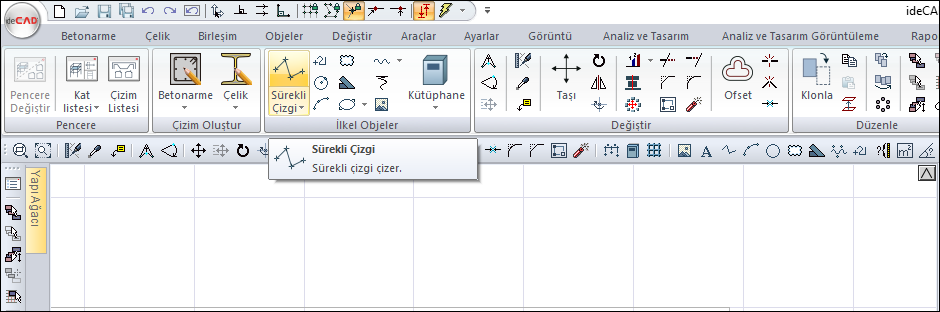

• Ribbon menüden sürekli çizgi ikonunu tıklayın.

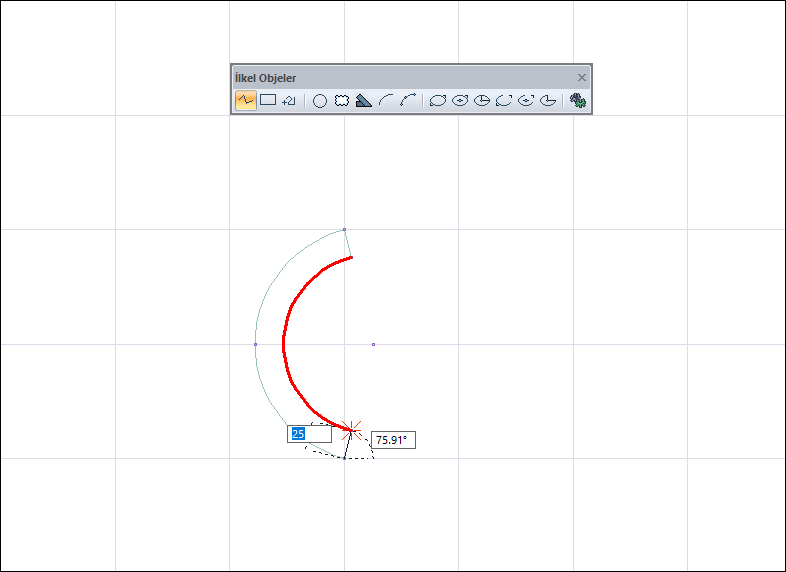

• Poligon kolonunuzun uçlarını kapatın.

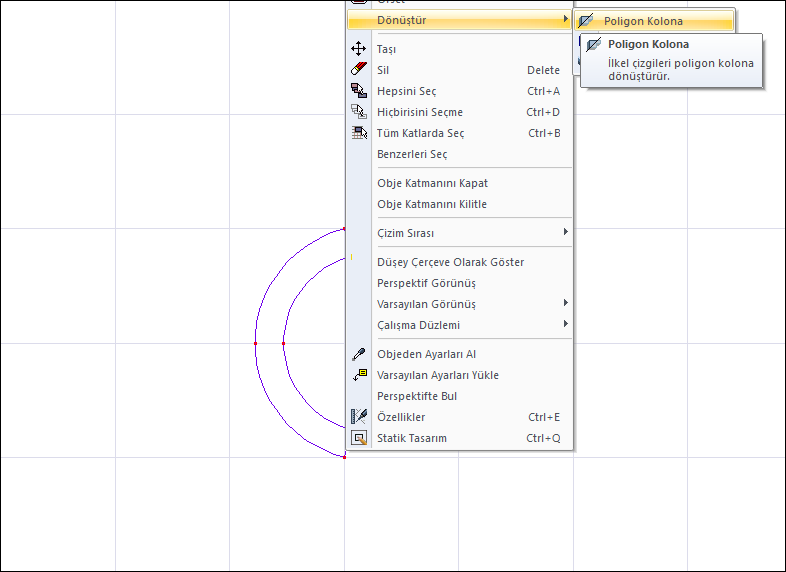

• Çiziminizi seçip farenin sağ tuşuna tıklayın. Açılan listeden Dönüştür/Poligon Kolona satırını tıklayın.

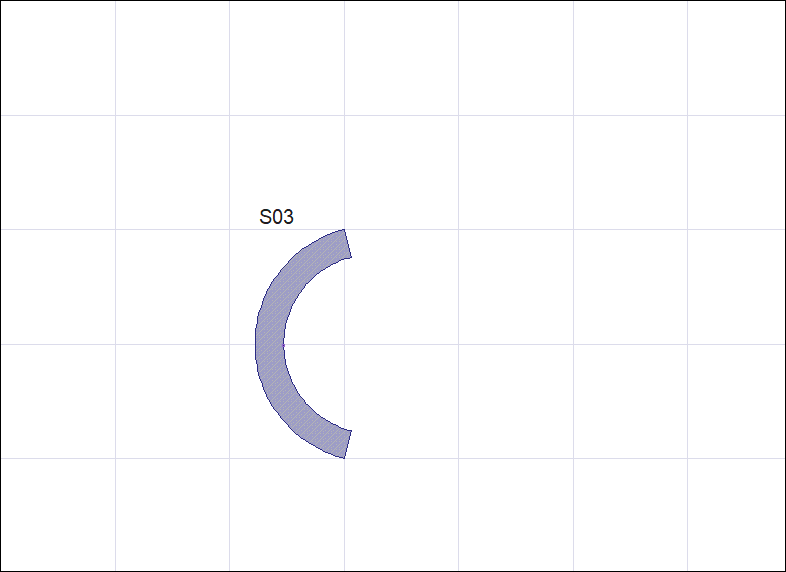

• Poligon kolonunuz oluşacaktır.

Kirişten poligon kolon

Poligon kolonunuzda kırıklı bir görüntü elde etmek için bu yöntemi kullanabilirsiniz.

• Yay-3 noktadan komutuna girin.

• Yayınızın başlangıç ve bitiş noktalarını farenin sol tuşu ile tıklayarak belirleyin.

• Farenizin hareketiyle beraber yayınız değişecektir. Farenizin 3. Noktasına tıklayarak yay çizimini tamamlayın.

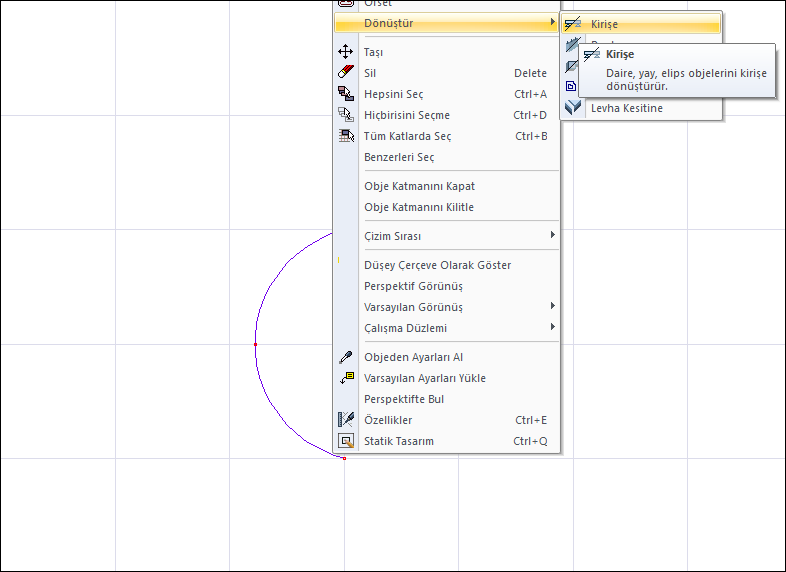

• Yayı seçin ve farenin sağ tuşuna tıklayıp listeden Dönüştür/Kirişe satırını tıklayın.

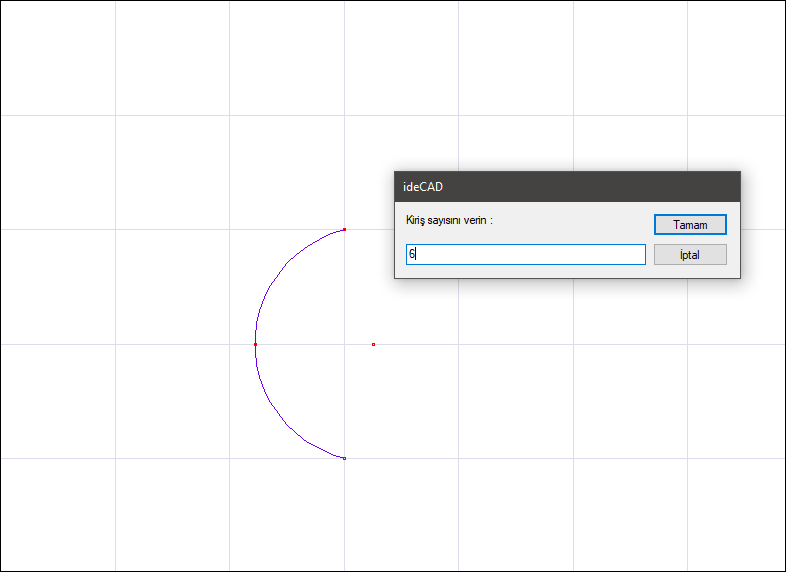

• Kirişe dönüştürmedeki amaç, kiriş düğüm noktalarını çizgi ile dolaşarak poligon kolonun şeklini oluşturmaktır. Açılan diyalogda kiriş sayısını belirleyerek kırıklanma miktarını ayarlayın.

• Kirişleriniz oluşacaktır.

• Sürekli çizgi ikonunu tıklayın.

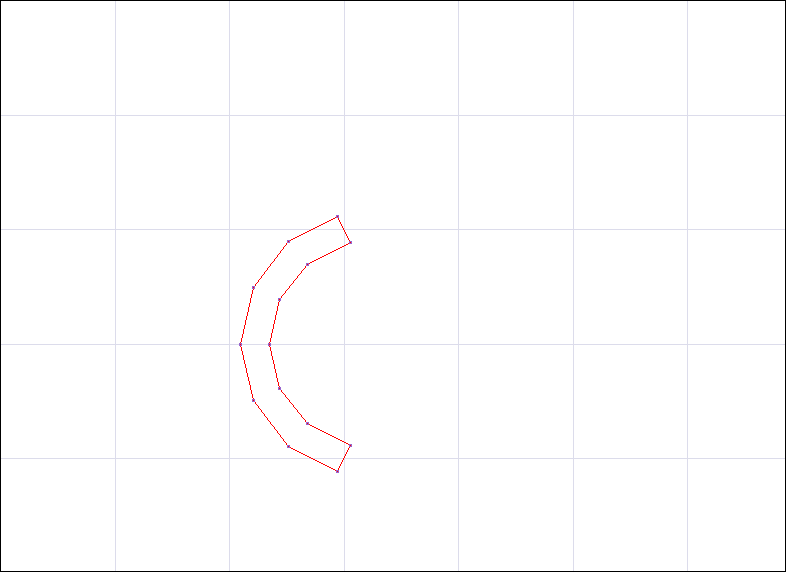

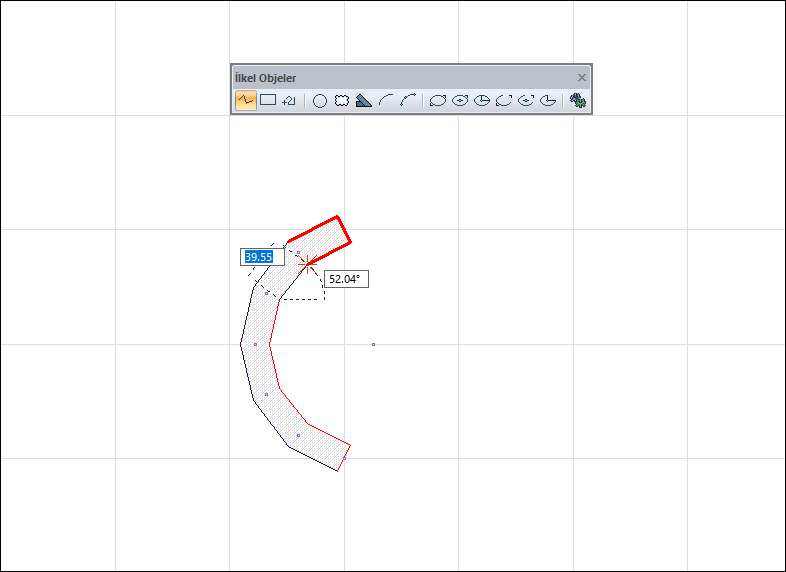

• Kirişin çevresini düğüm noktalarını yakalayarak dolaşın.

• Kirişleri ve yayın silin, sadece çizgiler kalsın.

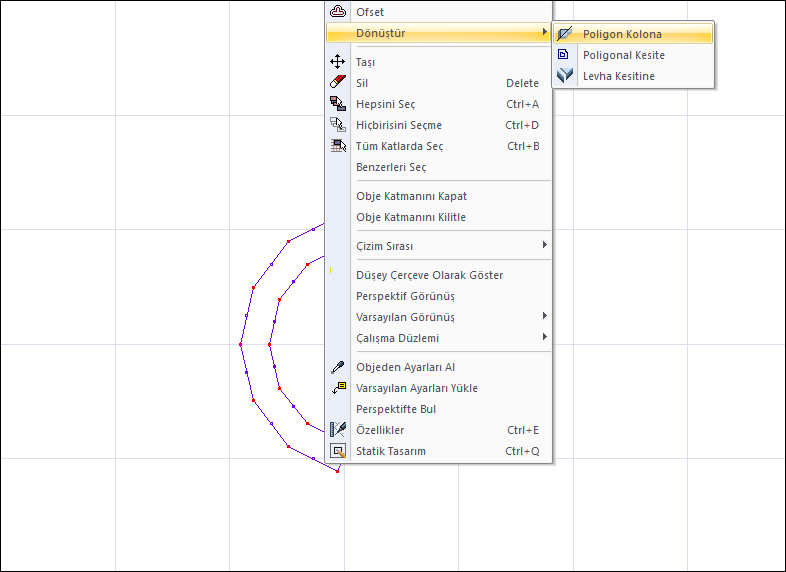

• Çizgileri seçin ve farenin sağ tuşuna tıklayıp listeden Dönüştür/Poligon Kolona satırını tıklayın.

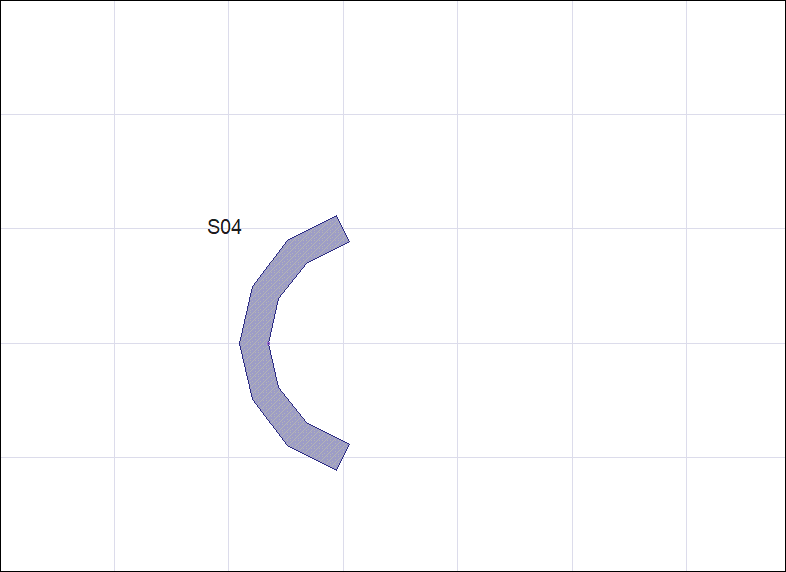

• Kırıklı poligon kolonunuz oluşacaktır
