Tefrişli Kat Planı Sunumu

Yatay Plan Kesit komutuyla yapı, yatayda istenilen yükseklikten kesilerek, tefrişli kat planları ve perspektif görünümler alınır.

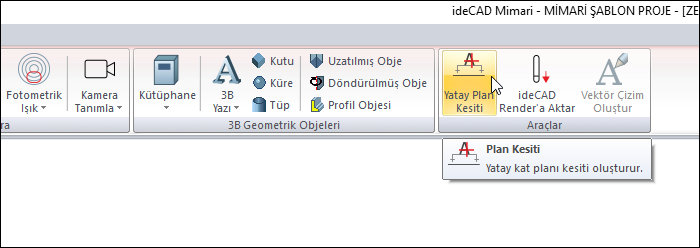

Yatay Plan Kesit Komutunun Yeri

Ribbon menü Görselleştirme sekmesi Araçlar başlığı altından ulaşabilirsiniz.


Yatay Plan Kesiti Toolbarı


İkonlar ve açıklamaları

Yatay plan kesiti


Yatay plan kesiti oluşturma ikonudur.

Yatay plan kesiti sil


Oluşturulan yatay plan kesitini silmeye yarayan ikondur.

Yatay plan kesit listesi


Alınmış yatay plan kesitler listelenir.

Ayarlar


Ayarlar diyaloğunu açar.

İşlem Adımları

  • Projenizi tefrişli kat planı sunumu için son haline getirin.

  • Tefrişli kat planınızda alan isimleri ve metrekareleri yer alsın isterseniz, 3 boyutlu yazı komutunu kullanarak bilgileri ekleyin.

  • Yatay Plan Kesiti ikonunu tıklayın. Yatay plan kesit toolbarı açılacaktır.

  • Toolbardan Yeni Yatay Plan Kesiti ikonunu tıkladığınızda Yatay Plan Kesiti diyaloğu açılacaktır.

  • Diyalogdan istediğiniz ayarları yapın. Kesilme işleminin yapılacağı kot değerini girin.

  • Tamam butonuna tıkladığınızda modeliniz belirlediğiniz kottan kesilecektir.

  • Sağ tuş menüden üst görünüşe geçerek render aldığınızda tefrişli kat planınız hazır olacaktır.

İşlem adımı

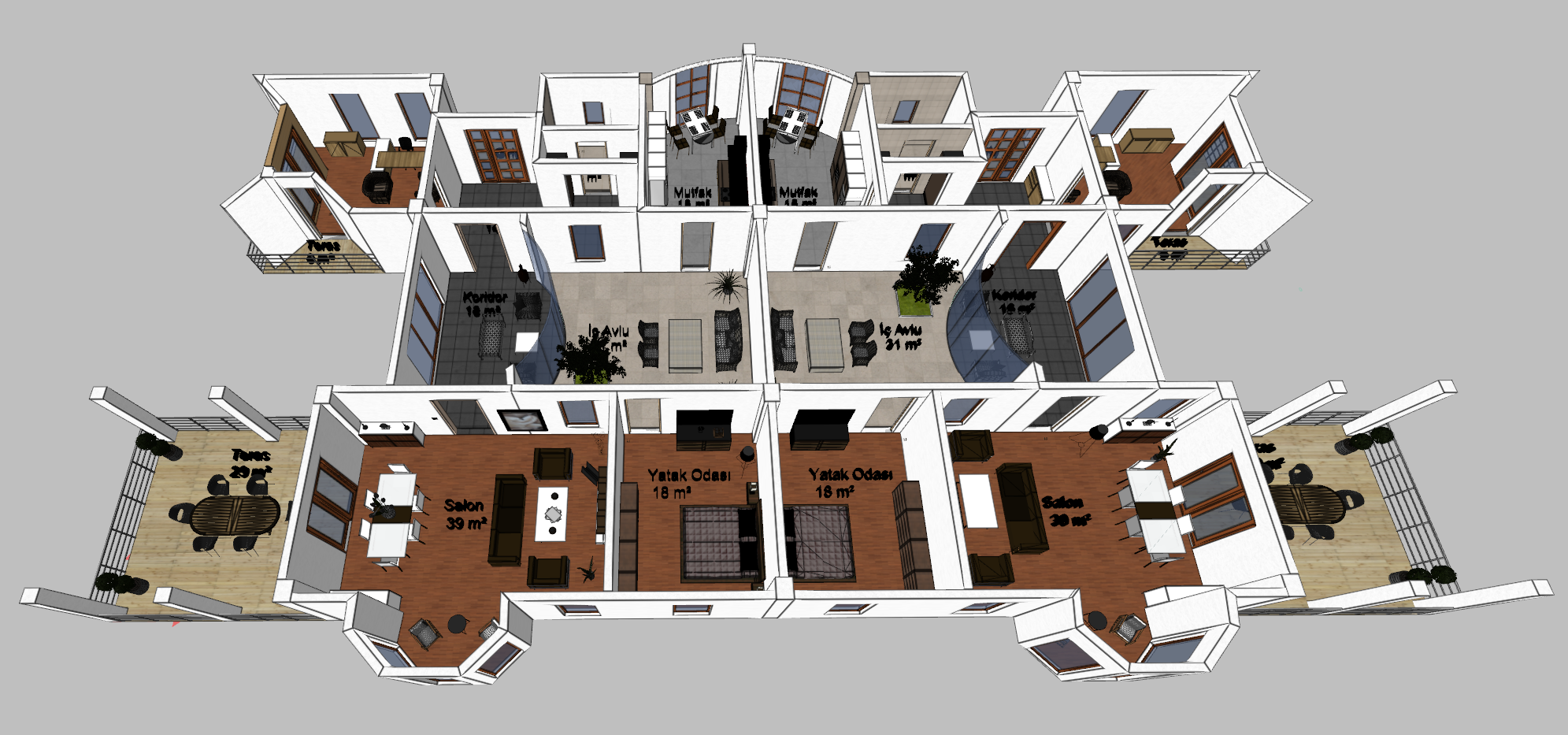

Tefrişli kat planı sunumu için projenin son haline getirilmesi

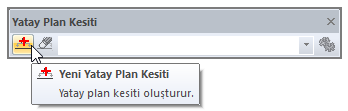

Toolbardan yeni yatay planı kesiti ikonunun tıklanması


Yatay plan kesiti diyaloğunda ayarların yapılması

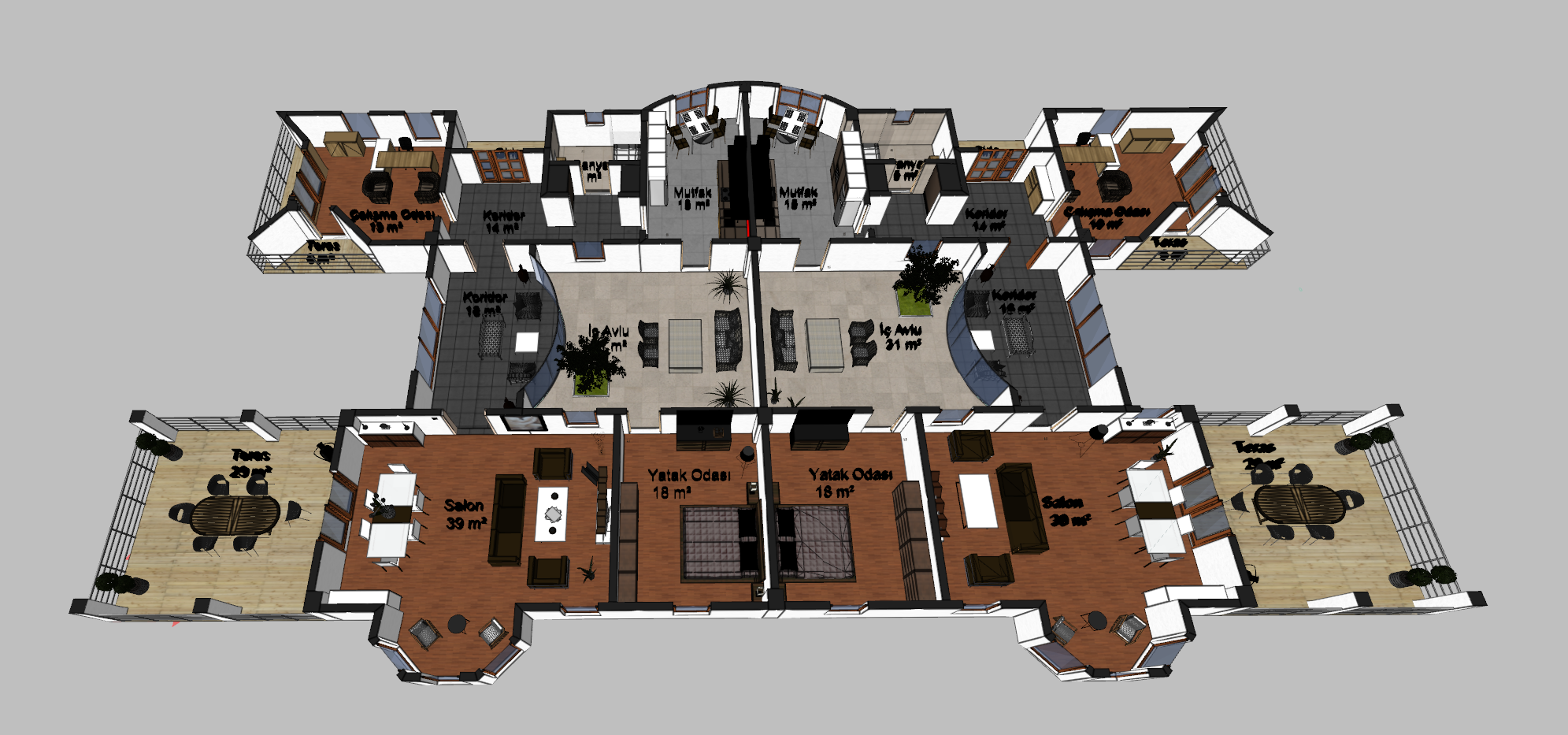

Yatay plan kesitin alınması

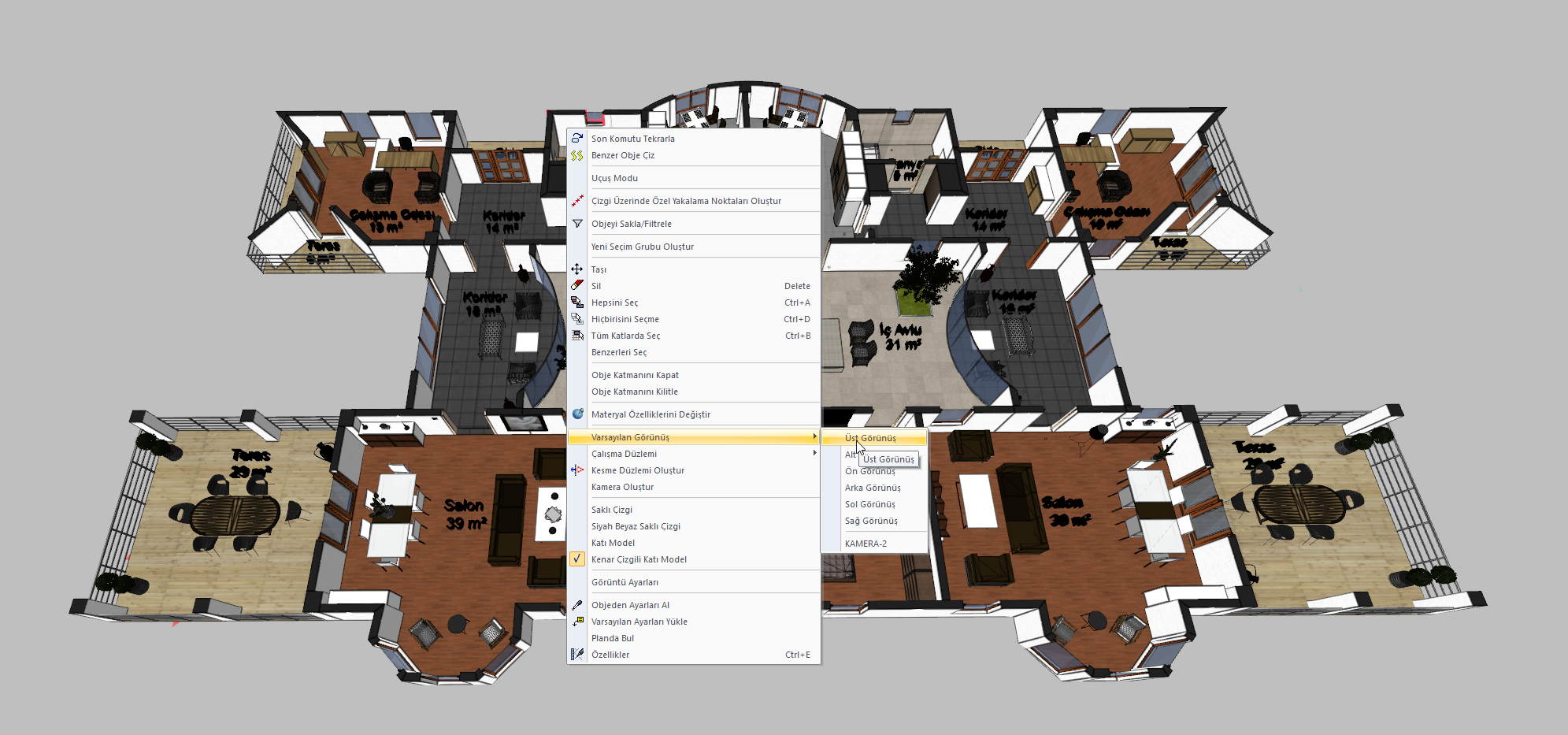

Üst görünüşe geçilmesi

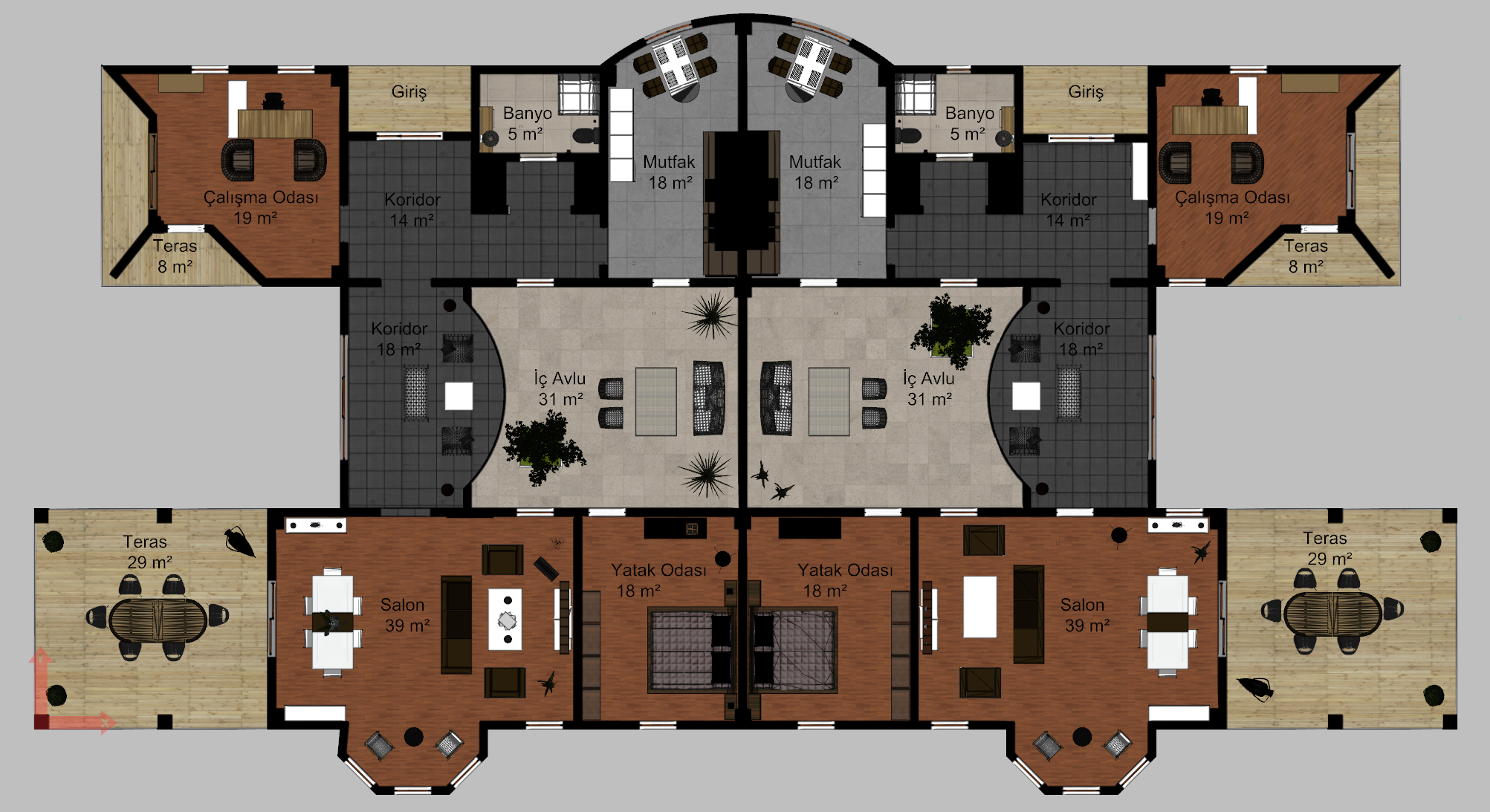

Yatay plan kesitin üstten görünüşü

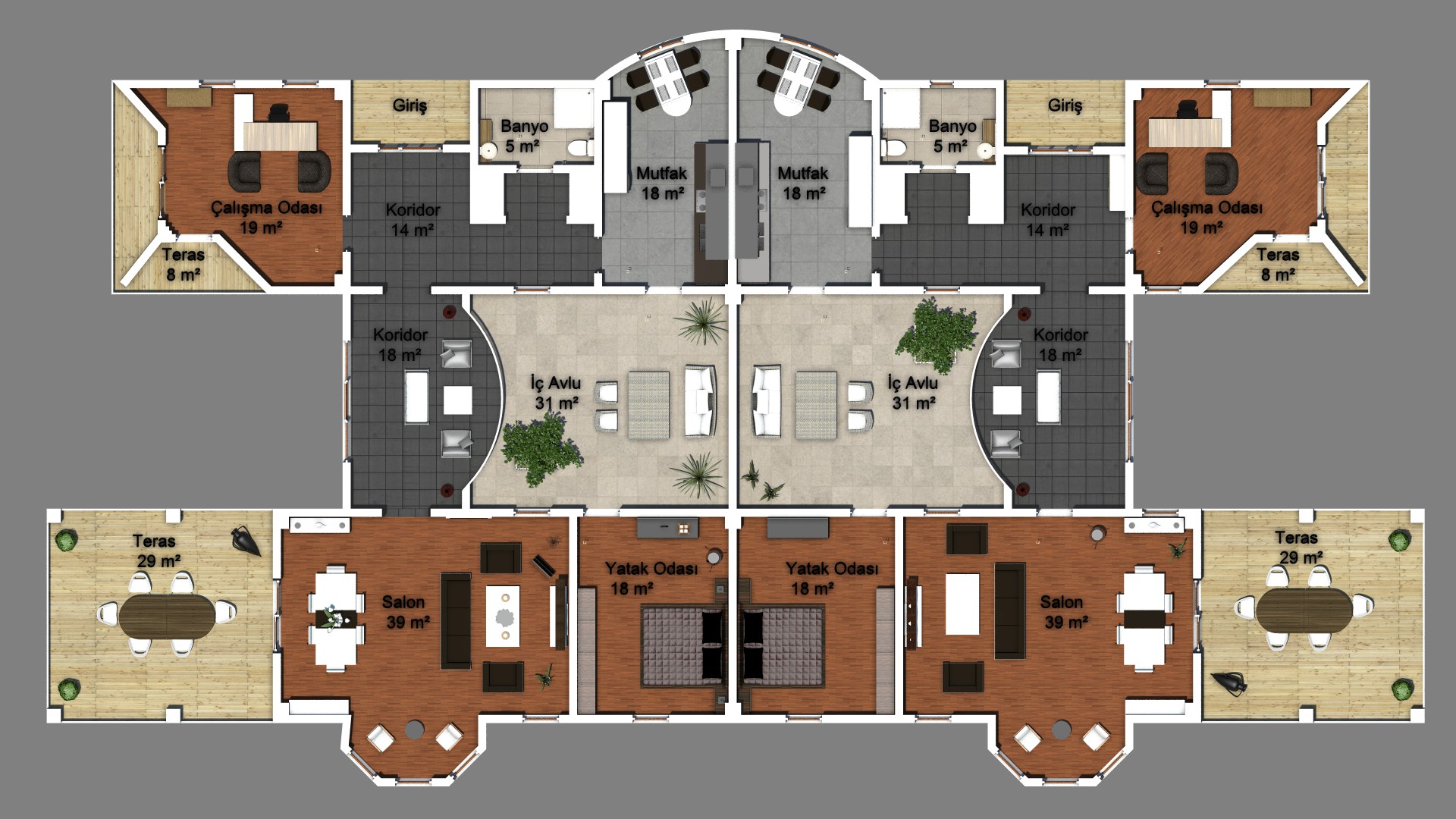

Render alınarak tefrişli kat planının tamamlanması

Render 2.jpg

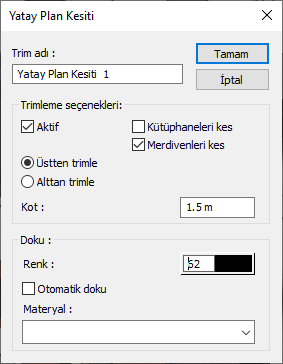

Yatay Plan Kesiti Diyaloğu


Özellikler ve Açıklamaları

Trim adı


Kesite bir isim ya da numara verilmektedir.

Aktif


İşaretlenirse yatay plan kesiti perspektif penceresinde görülmektedir, işaret kaldırıldığında ise mevcut perspektif model kesilmeden ekrana gelir.

Kütüphaneleri kes


Yatay plan kesiti oluşturulurken mevcut kesite giren kütüphane elemanları da trimlenecektir.

Merdivenleri kes


Yatay plan kesiti oluşturulurken mevcut kesite giren merdiven de trimlenecektir.

Üstten trimleme / Altan trimleme


Yatay plan kesiti oluşturulurken trim işleminin alttan veya üstten olma seçeneği belirlenir.

Kot


Yatay plan kesiti oluşturulurken planın kesileceği kesit kotunu belirler.

Renk


Kesilen yüzeylerin rengi belirlenir.

Otomatik doku


İşaretlenerek kesilen yüzey materyali otomatik olarak verilir. İşaret kaldırılıp materyal atanırsa kesilen yüzeylerde seçilen materyal görülür.
