Örnek Bağ Kirişi Tasarımı

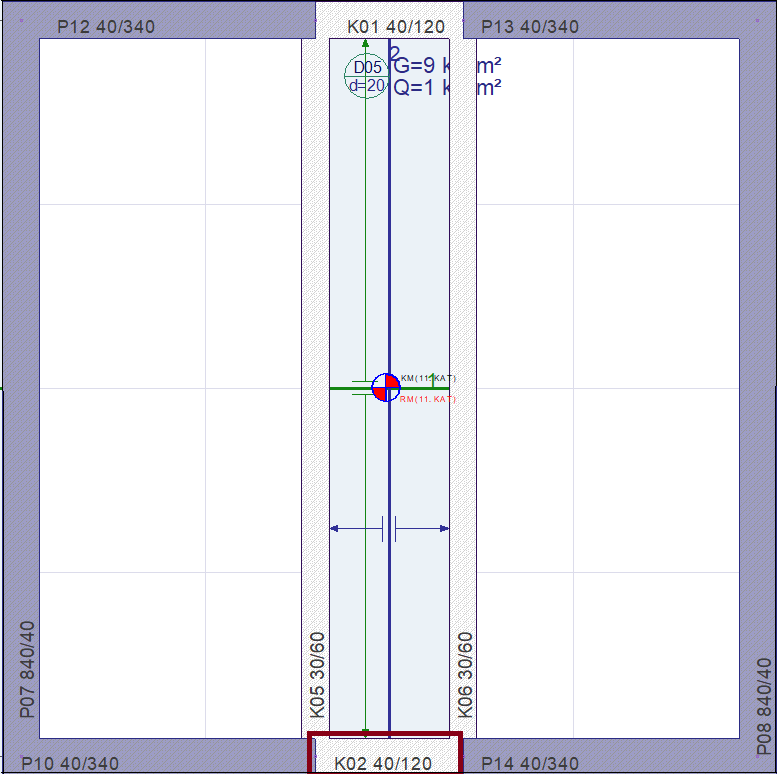

• Örnek olarak binanın 11.katında bulunan bağ kirişinin hesabı yapılacaktır.

• TBDY 7.6.8.2’ de belirtilen koşulların herhangi birinin sağlamaması durumunda, bağ kirişlerinin kesme donatısı hesabı TBDY 7.4.5’e göre yapılır.

• Elle kontrolde;

l_n=160<2h_k=2*120=240 ꭓ

V_d=965.46 kN ≤ 1.5*40*120*1380=994 kN

Koşullardan bir tanesi sağlamadığı için bağ kirişlerinin kesme donatısı hesabı TBDY 7.6.8’e göre yapılacaktır. TBDY 7.6.8, 7.4.5’e yönlendirmektedir.

• Bağ kirişlerine etki eden kesme kuvveti aşağıdaki üst sınırı aşmamalıdır. (TBDY 7.6.8.3) Aşağıda denklem 7.22 ile hesap yapılmıştır.

V_d=965.46 kN ≤ 0.85*b_w*d*√f_ck=0.85*0.4*1.2*√35=2414 kN √

• TBDY 7.6.8.2 gereği her bir çapraz donatı demetindeki toplam donatı alanı denklem 7.21 ile hesaplanır.

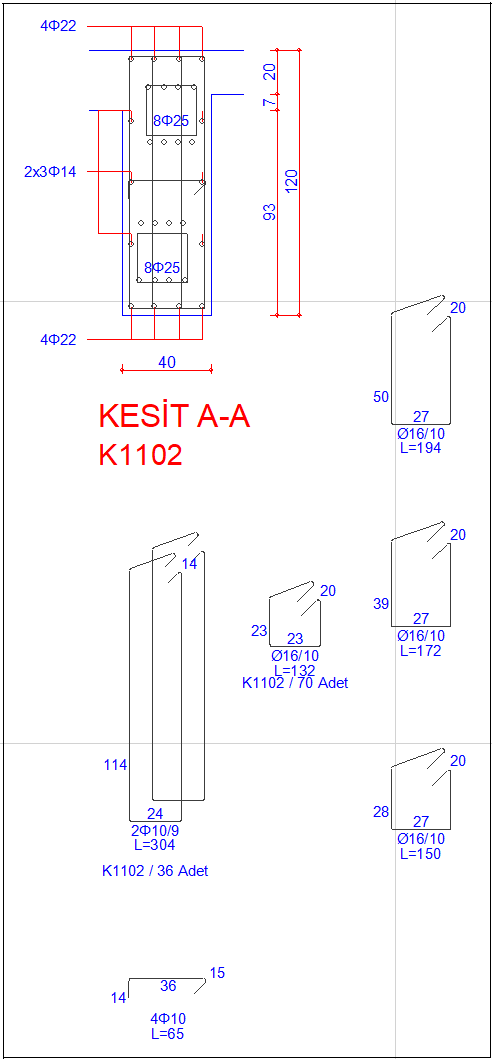

• Bir çapraz donatı demeti için seçilen toplam donatı adet ve çapı 8Φ25’dir.

• Çapraz donatılara ek olarak, bağ kirişine özel deprem etriyeleri için TBDY 7.6.8.2b’ye uygun hesap yapılacaktır. Aynı zamanda TS 500’de öngörülen minimum miktarda etriye ve yatay donatı konulacaktır.

• TS 500’e göre kirişlerdeki minimum çekme donatısı oranı:

• TBDY 7.6.8.2b gereği etriye hesabı

• TS 500 gereği etriye hesabı

• Seçilen etriye aralığı s=90 mm

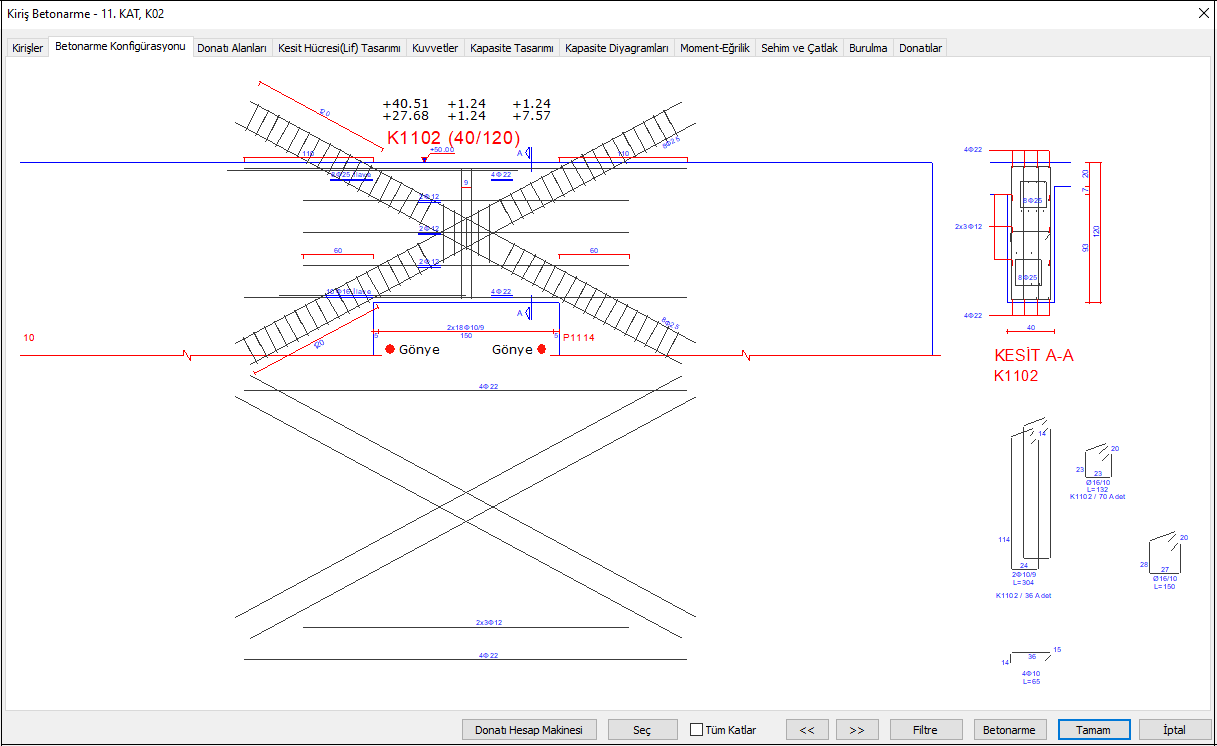

• ideCAD arayüzünde donatı yerleşimini kontrol etmek için betonarme konfigürasyonu özelliğinden faydalanılır. Aşağıdaki görsel bu sekmeden alınmıştır.

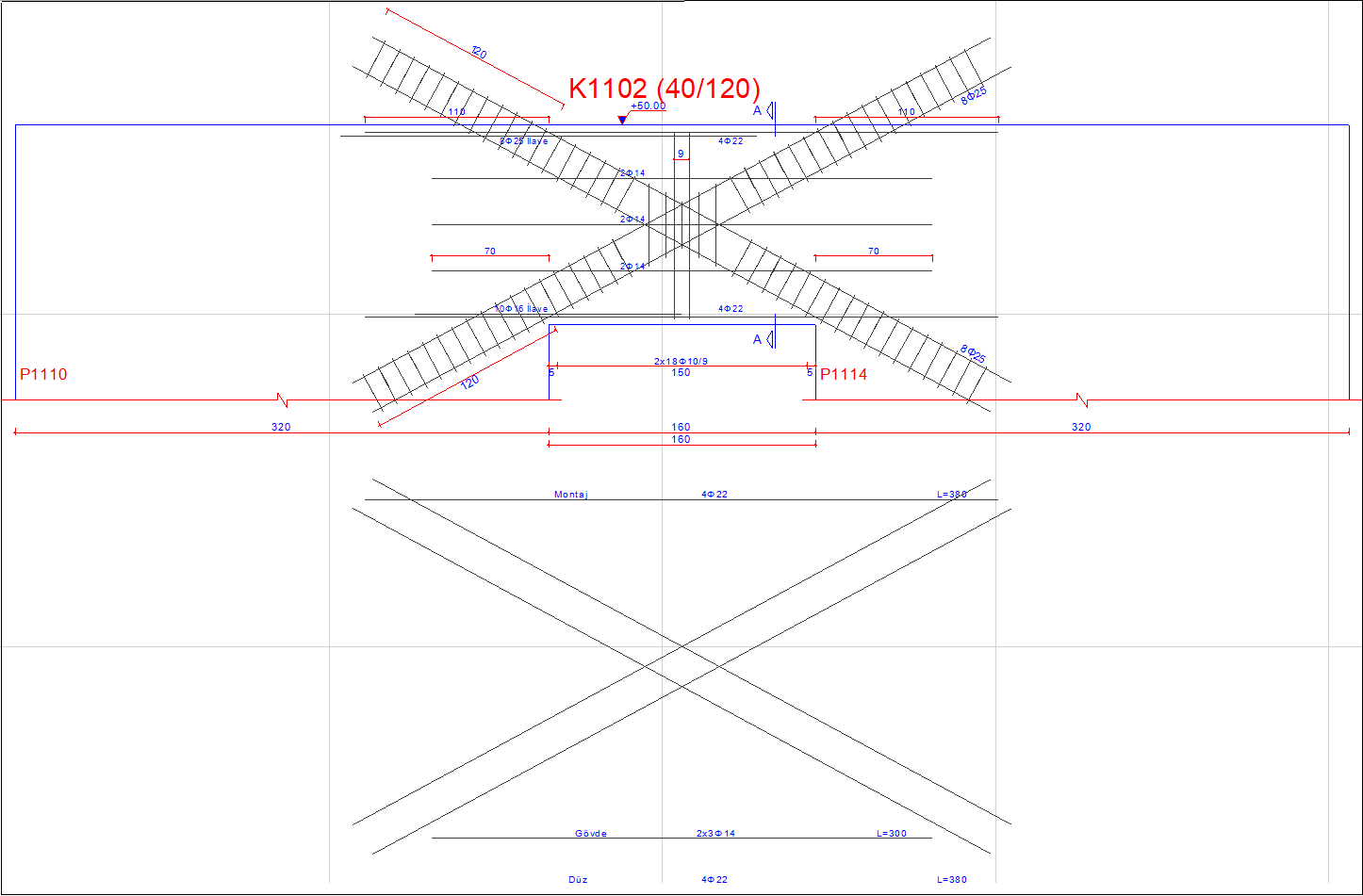

• Çizimler alındığında ise bağ kirişi demet donatı ve etriye çizimleri şu şekildedir:
