Mesnetlenme Koşullarını Belirleme
Merdiven Mesnetlenme Koşullarını Belirle komutuyla merdiven kenarları dönme ve/veya ötelemeye tutulu hale getirilir veya yarı rijit diyafram kabulü çözümüyle yapıyla birlikte çözülür. Merdiven hesabını yapmadan önce merdiven kenarlarının mesnetleme özelliklerinin belirlenmesi gerekir.

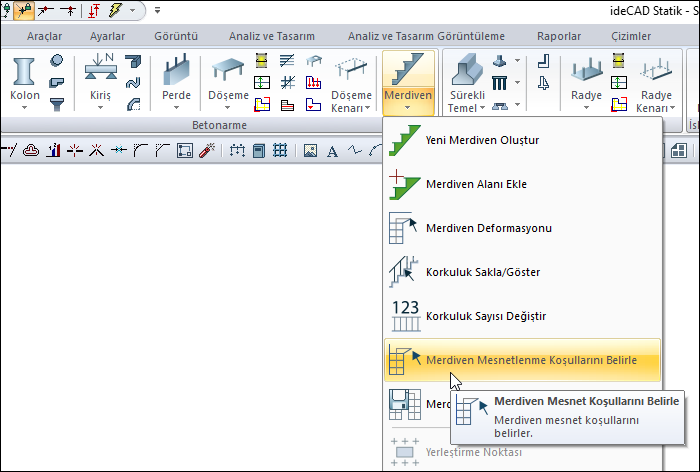

Merdiven Mesnetlenme Koşullarını Belirle Komutunun Yeri
Ribbon menüde Betonarme sekmesi Betonarme konu başlığı altından ulaşabilirsiniz.
İşlem Adımları
Merdiven mesnetlenme koşullarını belirle ikonuna tıklayın.
Mesnet koşullarını belirle diyaloğu açılacaktır.
Mesnet koşullarını değiştirmek istediğiniz merdiven kenarına tıklayın.
Mesnet koşullarını belirle diyaloğunda istediğiniz seçeneği işaretleyin.
Tamam butonunu tıklayarak diyalogdan çıkın.

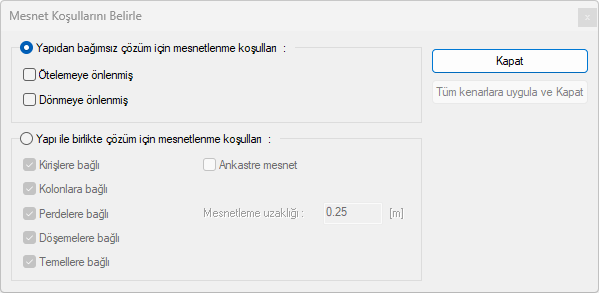

Mesnet Koşullarını Belirle Diyaloğu
Özellikler |
|---|
Yapıdan bağımsız çözüm için mesnetlenme koşulları  Tam rijit diyafram kabulüyle çözüm yapılırsa merdiven yapıdan ayrı çözülür. Bu durumda merdiven kenarlarının mesnetlenme koşulları, dönme ve öteleme olmak üzere iki seçenek ile belirlenir. Merdiven yükleri yapıya ayrıca etkitilmelidir. |
Ötelemeye önlenmiş  İşaretlenirse, seçilen kenar ötelenmeye karşı tutulu hale gelir. |
Dönmeye önlenmiş  İşaretlenirse, seçilen kenar dönmeye karşı tutulu hale gelir. |
Yapı ile birlikte çözüm için mesnetlenme koşulları  Yarı rijit diyafram kabulüyle çözüm yapılırsa, yapı - merdiven birlikte çözülür. Bu durumda merdiven kenarlarının bağlı olduğu objeler diyalogda verilen seçeneklerle belirlenir. |
Ankastre mesnet  Merdiven kenarı ankastre mesnet olarak kabul edilir. |
Mesnetlenme uzaklığı  Merdiven kenarının mesnette bağlanması için geçerli olacak uzaklık miktarını verin. |
