Kolon Ön Boyutlandırma
SİMGELER
Ac = Betonarme kolon enkesiti alanı
fcd = Beton tasarım basınç dayanımı
Nd = Eksenel kuvvet
TS 500 7.4.1’e göre dikdörtgen kesitli kolonlarda kesit genişliği minimum 250 mm olmalı ve arttırılmış yükler altında kolonların taşıyabileceği maksimum normal kuvvet Nd ≤ 0.9fcdAc koşulunu sağlamalıdır.
Seçilen döşeme kalınlığına bağlı olarak, kolonların yük kapsama alanları gösterildiği gibi hesaplanarak arttırılmış düşey yükler altında kolonlarda oluşan normal kuvvetler hesaplanacaktır.

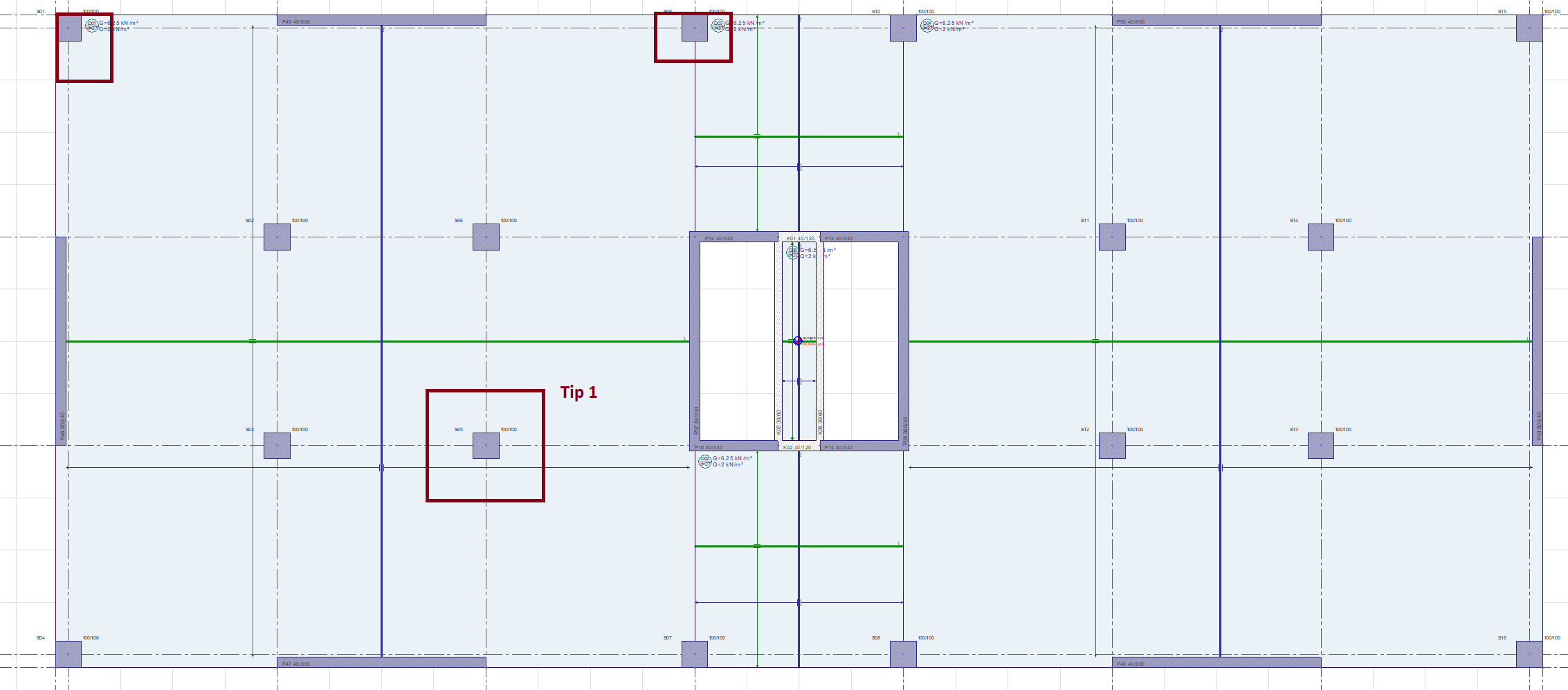

Aşağıdaki şekilde görüldüğü üzere 3 tip yük alanı vardır. Sadece Tip1 için bu hesaplamalar gösterilecektir.
Çatı Katında:
Sabit yüklerden kolona gelen yükler;
Döşemenin kendi ağırlığından: 8 m *8 m *0.27 m *25 kN/m3 =432 kN
Kaplama yükünden: 8 m*8 m*4 kN/m2=256 kN
Kolonun kendi ağırlığından (80*80 kabul edilmiştir): 0.8 m *0.8 m* 3.5 m * 25 kN/m3 =56 kN
Toplam G=432+256+56=744 kN
Hareketli yükten: 8 m* 8 m*1.0 kN/m2=64 kN
Q=64 kN
Ofis Katlarında:
Sabit yüklerden kolona gelen yükler;
Döşemenin kendi ağırlığından: 8 m *8 m*0.27 m *25 kN/m3 =432 kN
Kaplama yükünden: 8 m *8 m*1.5 kN/m2=96 kN
Kolonun kendi ağırlığından (80*80 kabul edilmiştir): 0.8 m *0.8 m* 3.5 m * 25 kN/m3 =56 kN
Toplam G=432+96+56=584 kN
Hareketli yükten: 8 m* 8 m*2.0 kN/m2=128 kN
Q=128 kN
Bodrum Katlarında:
Sabit yüklerden kolona gelen yükler;
Döşemenin kendi ağırlığından: 8 m *8 m *0.27 m *25 kN/m3 =432 kN
Kaplama yükünden: 8 m *8 m*0.5 kN/m2=32 kN
Kolonun kendi ağırlığından (80*80 kabul edilmiştir): 1 m *1 m * 3.5 m * 25 kN/m3 =88 kN
Toplam G=432+32+88=552 kN
Hareketli yükten: 8 m* 8 m * 5.0 kN/m2=320 kN
Q=320 kN
Not: Bina tüm taşıyıcı sistem elemanları için beton sınıfı C35 olarak belirlenmiştir. Detaylı bilgi için Malzeme Bilgileri sayfasına bakınız.
Seçilen Kolon Ön Boyutları
Kat | Kat kotu | G+Q | 1.4G+1.6Q | Ac≥ N1.4G+1.6Q/0.9fcd | Seçilen ön boyut |
|---|---|---|---|---|---|
12. kat | 43 | 808 | 1144 | 0.05 | 60/60 |
11.kat | 39.5 | 1520 | 2166 | 0.1 | 60/60 |
10. kat | 36 | 2232 | 3189 | 0.15 | 60/60 |
9.kat | 32.5 | 2944 | 4211 | 0.2 | 60/60 |
8.kat | 29 | 3656 | 5234 | 0.25 | 60/60 |
7.kat | 25.5 | 4368 | 6256 | 0.3 | 80/80 |
6.kat | 22 | 5080 | 7278 | 0.35 | 80/80 |
5.kat | 18.5 | 5792 | 8301 | 0.40 | 80/80 |
4.kat | 15 | 6504 | 9323 | 0.44 | 80/80 |
3.kat | 11.5 | 7216 | 10346 | 0.49 | 80/80 |
2.kat | 8 | 7928 | 11368 | 0.54 | 100/100 |
1.kat | 4.5 | 8640 | 12390 | 0.69 | 100/100 |
Bod. 1 | 0 | 9512 | 13675 | 0.65 | 100/100 |
Bod. 2 | -3.5 | 10384 | 14960 | 0.71 | 100/100 |
TBDY 2018 7.3.1’de yer alan dikdörtgen kesitli süneklik düzeyi yüksek kolonların enkesit boyutu 300 mm’den küçük olamaz koşulu da sağlanmaktadır.
