Malzeme Bilgileri
Simgeler
fctd = Beton tasarım çekme dayanımı
fyd = Boyuna donatı tasarım akma dayanımı
fck = Beton karakteristik basınç dayanımı
fctk = Beton karakteristik çekme dayanımı
fcd = Beton tasarım basınç dayanımı
fyk = Boyuna donatı karakteristik akma dayanımı
Ec = Beton elastisite modulü
Beton Malzemesi
Beton sınıfı C35 olarak belirlenmiştir. Buna göre beton 28 günlük silindirik basınç dayanımı 35 MPa, çekme dayanımı ise 2.071 MPa’dır.
![](../__attachments/1071481182/13.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Elastisite modulü ise;
![](../__attachments/1071481182/14.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Beton malzeme güvenlik katsayısı 1.5 alınarak tasarım dayanımları elde edilir.
![](../__attachments/1071481182/15.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
![](../__attachments/1071481182/16.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Donatı Çeliği Malzemesi
Donatı çeliği minimum karakteristik akma dayanımı 420 MPa, çekme dayanımı karakteristik akma dayanımının 1.15 ile 1.35 katı arasında olan ve çekme dayanımına karşı gelen birim şekil değiştirmesi %8 olan B420C çeliği kullanılmıştır.
Donatı çeliği malzeme güvenlik katsayısı 1.15 alınarak tasarım dayanımı fyd elde edilir.
![](../__attachments/1071481182/17.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

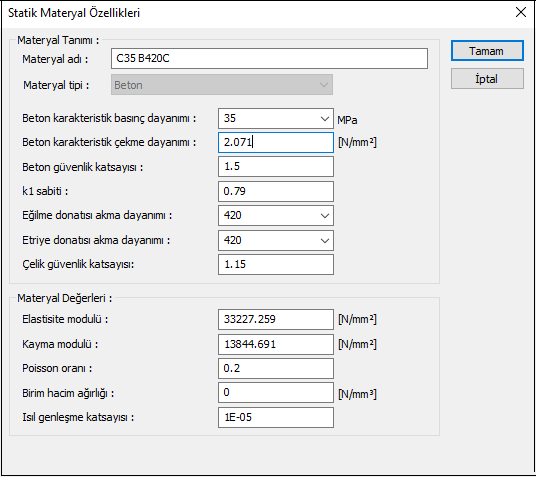

ideCAD Statik ile malzeme düzenlemeleri aşağıdaki görselde gösterilmektedir.
![](../__attachments/1071481182/3.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
