Kolon Düşey Açılımları

Kolon Düşey Açılımları komutu ile projenin kolon düşey açılımları oluşturulur.

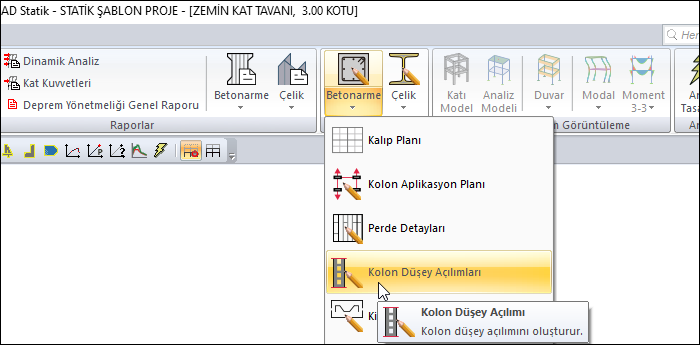

Kolon Düşey Açılımları Komutunun Yeri

Ribbon menü betonarme sekmesi Çizim oluştur başlığı altından ulaşabilirsiniz.


İşlem Adımları

  • Kolon Düşey Açılımı satırını tıklayın.

  • Kolon Düşey Açılım Ayarları diyaloğu açılacaktır.

  • Çalışılan katın kolonları, açılım ayarlarında belirtilen ölçek ve pafta boyutuna göre, otomatik olarak dizayn edilecektir. Paftaya sığma durumuna göre, bir ve birden çok kolon düşey açılımı penceresi oluşturabilir. İlgili pencere, Pencere menüsü altında bulunan listeden seçilebilir.

  • Ayarlar butonuna tıkladığınızda açılan çizim özellikleri diyaloğunda istediğiniz düzenlemeleri yapıp tamam butonuna tıklayın.

  • Kolon düşey açılımında, tüm kolon-kiriş birleşimleri, donatıları ve ölçülendirme çizgileri ile blok olarak düzenlenmiştir. Obje parçala ile blokları alt bloklarına ayırabilirsiniz. Alt bloklarda yine obje parçala ile çizgi ve yazılara ayrılabilir.

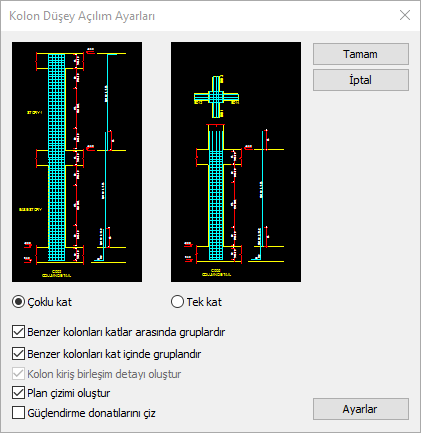

Kolon Düşey Açılım Ayarları


Özellikler

Çoklu kat


Kolonların kolon düşey açılımını tüm kat boyunca hazırlar.

Tek kat


Kolonların kolon düşey açılımını her bir kat için ayrı ayrı düzenler.

Benzer kolonları katlar arasında gruplandır


Kolonların donatı ve boyutlarını kat bazında karşılaştırılır ve benzer olanlar kendi içerisinde gruplanır ve tek bir detayda verilir.

Benzer kolonları kat içinde gruplandır


Kolonların donatı ve boyutları kat içinde karşılaştırılır ve benzer olanlar kendi içerisinde gruplanır ve tek bir detayda verilir.

Kolon kiriş birleşim detayı oluştur


Tek kat seçeneği işaretliyken aktif olur. Kolon açılımlarında her bir detayın üstünde ayrıca kolon-kiriş birleşim bölgesi detayını da oluşturur.

Plan çizimi oluştur


İşaretlenirse, plan çizimi oluşturulur.

Güçlendirme donatılarını çiz


İşaretlenirse, güçlendirme donatılarını çizilir.

Ayarlar


Çizim özelliklerinin ayarlanabildiği diyaloğu açar.

Ayarlar - Çizim Özellikleri

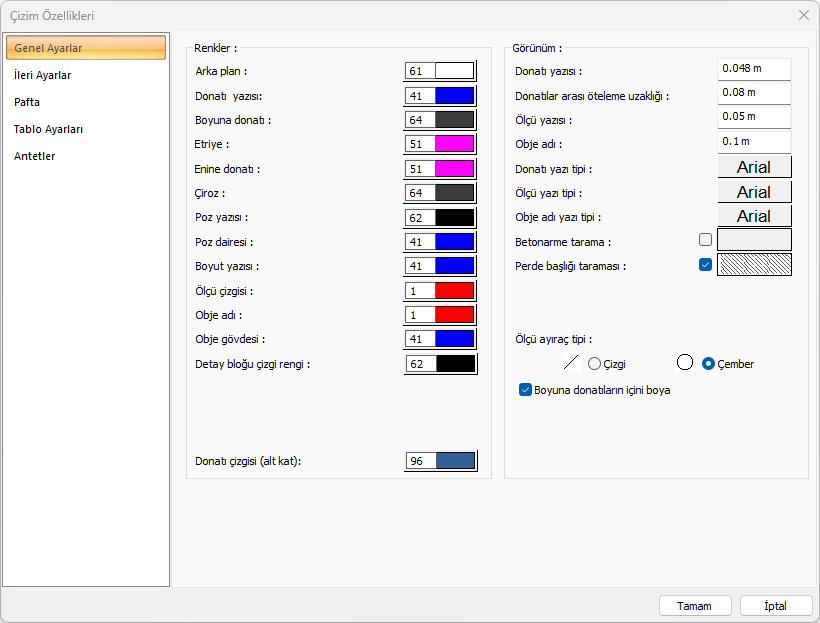

Genel Ayarlar Sekmesi


Özellikler - Renkler

Arka plan


Arka plan rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Donatı yazısı


Donatı yazısının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Boyuna donatı


Boyuna donatı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Etriye


Etriye rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Enine donatı


Enine donatı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Çiroz


Çiroz rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Poz yazısı


Poz yazısı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Poz dairesi


Poz dairesi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Boyut yazısı


Boyut yazısı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü çizgisi


Ölçü çizgi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Obje adı


Obje adının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Obje gövdesi


Obje gövdesinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Detay bloğu çizgi rengi


Detay bloğunun çizgi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Donatı çizgisi (alt kat)


Alt katta yer alan donatıları gösteren çizgilerin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Özellikler - Görünüm

Donatı yazısı


Donatı yazısının yüksekliği girilir.

Donatılar arası öteleme mesafesi


İki donatı yazısı arasındaki mesafe girilir.

Ölçü yazısı


Ölçü yazısının yüksekliği girilir.

Obje adı


Obje adının yüksekliği girilir.

Donatı yazı tipi


Donatı yazı tipi seçilir.

Ölçü yazı tipi


Ölçü yazı tipi seçilir.

Obje adı yazı tipi


Obje adı yazı tipi seçilir.

Betonarme tarama


Betonarme için geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyalogu açılır. Bu diyalogdaki tarama tablosundan tarama tipi seçilir.

Perde başlık tarama


Perde başlığı için geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyalogu açılır. Bu diyalogdaki tarama tablosundan tarama tipi seçilir.

Ölçü ayraç tipi


Ölçü ayraç tipi seçilir.

Boyuna donatıların içini boya


Seçenek işaretlendiğinde boyuna donatıların içi boyanır.

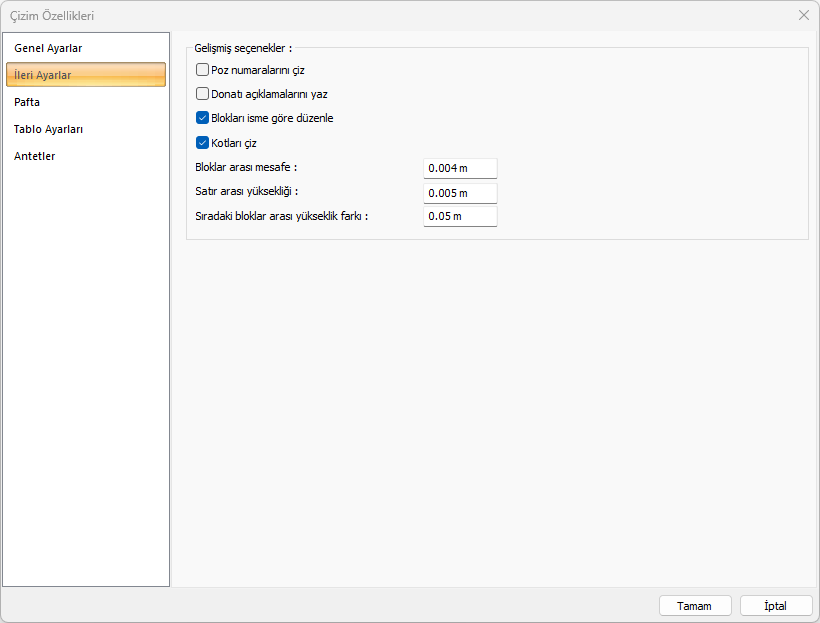

İleri Ayarlar Sekmesi


Özellikler

Poz numaralarını çiz


İşaretlenirse, çizimlerde poz numaraları gösterilir. İşaretlenmezse gösterilmez.

Donatı açıklamalarını yaz


İşaretlenirse, çizimlerde donatı açıklamaları gösterilir. İşaretlenmezse gösterilmez.

Blokları isme göre düzenle


Açılımlarda, objeler paftaya yerleştirme yapılırken eleman isimlerine göre yerleştirilmek isteniyorsa işaretlenir. işaretlenmezse, açılımlar paftanın en ekonomik kullanılması ilkesine göre yerleştirilir. İsim dikkate alınmaz. İsimler karışık olabilir. Obje isimleri; örneğin kirişten bahsediliyorsa, K101, K104 v.b. gibi isimleridir. Açılım ise, kiriş açılımı, temel açılımı, nervür açılımı v.b’dir.

Kotları çiz


İşaretlenirse, çizimlerde kotlar gösterilir. İşaretlenmezse gösterilmez.

Bloklar arası mesafe


Bloklar arası minimum yatay mesafe girilir. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir.

Satır arası yüksekliği


Bloklar arası minimum dikey mesafe girilir. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir.

Sıradaki bloklar arasındaki yükseklik farkı


Sıradaki(dikey doğrultuda) bulunan her bir bloğun maksimum yükseklik farkı girilir.  Yerleştirilecek bloğun yüksekliği ile daha önce yerleştirilmiş bloğun yüksekliği arasındaki fark, bu satıra yazılan değerden küçük ise yerleşim yapılır. Büyük ise yerleşim yapılmaz.  Bir sonraki sıraya bırakılır. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir.

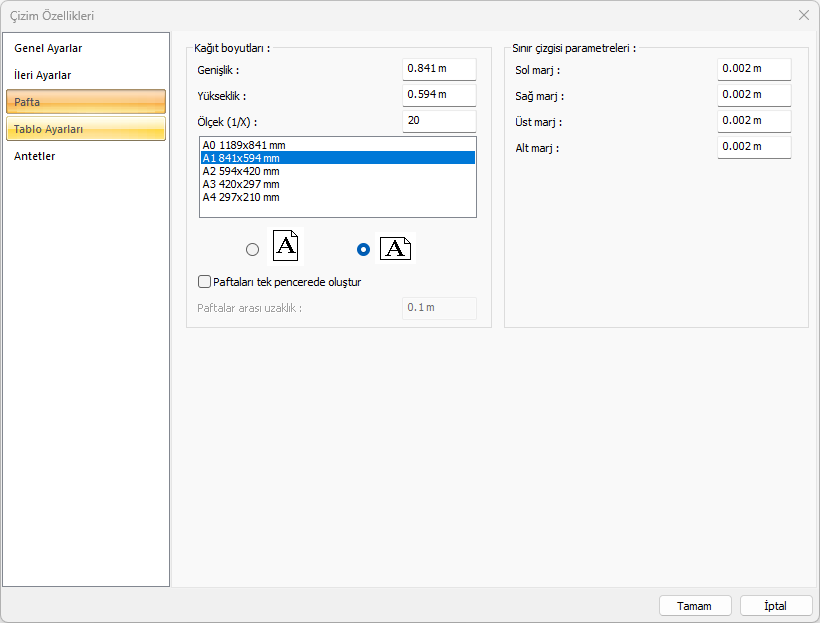

Pafta Sekmesi


Özellikler

Genişlik


Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta eni değeri de girilebilir.

Yükseklik


Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta boyu değeri de girilebilir.

Ölçek


Açılımlar hangi ölçekte çizilecekse o değer girilir.

Standart pafta boyutları


Standart pafta boyutları listelenir. Listeden pafta boyutu seçilebildiği gibi, genişlik ve yükseklik değeri girilerek de pafta boyutları belirlenebilir.

Dikey/Yatay kullanım


Paftanın yatay ya da dikey kullanılacağı belirlenir.

Paftaları tek pencerede oluştur


Seçenek işaretlenerek paftaların tek pencerede oluşması sağlanır.

Paftalar arası uzaklık


Yan yana oluşturulacak paftalar arasındaki mesafe girilir.

Sol marj


Pafta sınırının aks sınırından sol tarafa olan uzaklığı girilir.

Sağ marj


Pafta sınırının aks sınırından sağ  tarafa olan uzaklığı girilir.

Üst marj


Pafta sınırının aks sınırından üst tarafa olan uzaklığı girilir.

Alt marj


Pafta sınırının aks sınırından alt tarafa olan uzaklığı girilir.

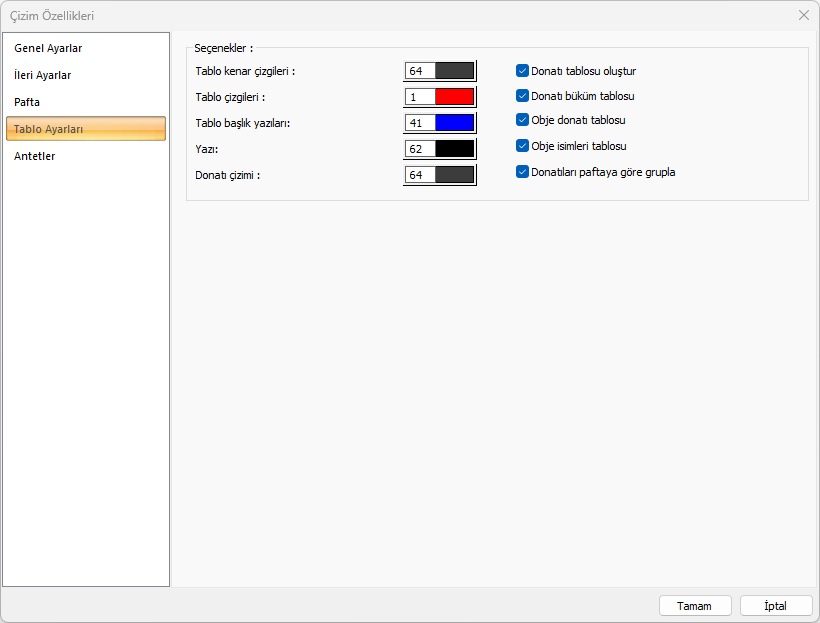

Tablo Ayarları Sekmesi


Özellikler

Tablo kenar çizgileri


Tablo kenar çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Tablo çizgileri


Tablo çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Tablo başlık yazıları


Tablo başlık yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Yazı


Tablo yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Donatı çizimi


Donatı çizimi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

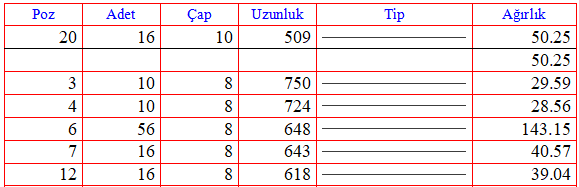

Donatı tablosu oluştur


İşaretlenirse, donatılar tiplere ayrılır ve adedi, çapı, boyu, tipi ve ağırlıklarını belirten bir tablo oluşturularak donatı metrajı çizimde gösterilir.


Donatı büküm tablosu oluştur


İşaretlenirse, donatılar büküm tiplerine ayrılır ve adedi, çapı, boyu, tipini belirten bir tablo oluşturularak büküm çizimde gösterilir.

Obje donatı tablosu


İşaretlenirse, obje donatı tablosu oluşturularak çizimde gösterilir.

Obje isimleri tablosu


İşaretlenirse, obje isimleri tablosu oluşturularak çizimde gösterilir.

Donatıları paftaya göre grupla


İşaretlenirse, donatılar paftaya göre gruplanarak çizimde gösterilir.

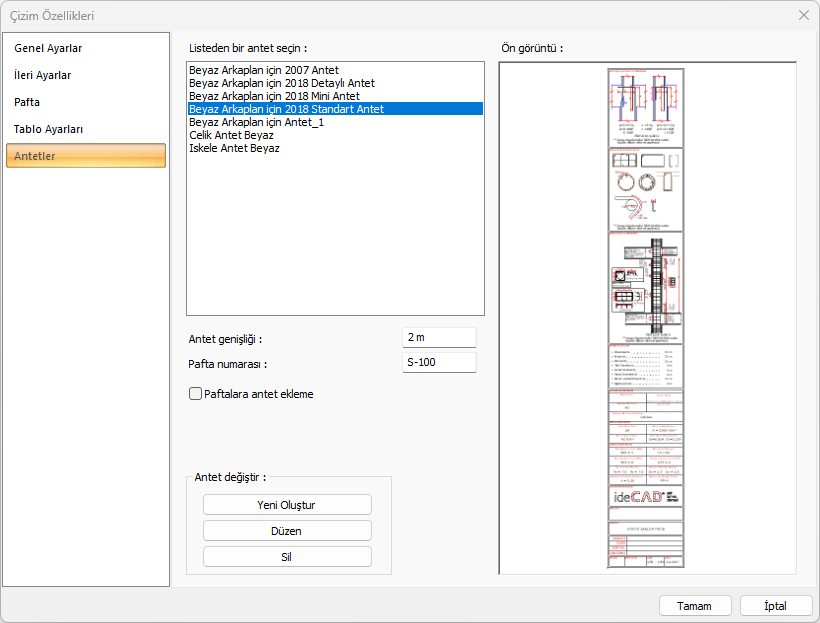

Antetler Sekmesi


Özellikler

Listeden bir antet seçin


Tanımlı antetler listelenir.

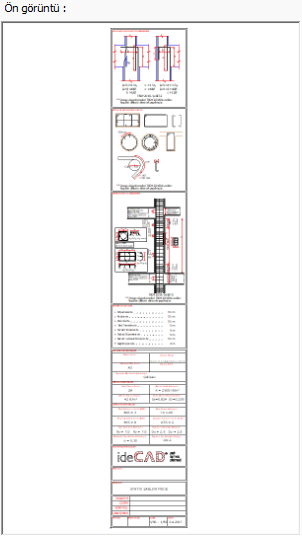

Ön görüntü


Listeden seçilen antetin öngörüntüsü yer alır.

Antet genişliği


Antet genişliği belirlenir.

Pafta Numarası


Pafta numarası belirlenir.

Yeni Oluştur


Yeni antet oluşturulur.

Düzen


Antet Düzeni seçilir.

Sil


Antet silinir.

Paftalara antet ekleme


İşaretlenirse paftalara antet eklenmez.
