Bağ Kiriş Açılımları
Bağ Kiriş Açılımları komutu ile projenin bağ kiriş açılımları oluşturulur.

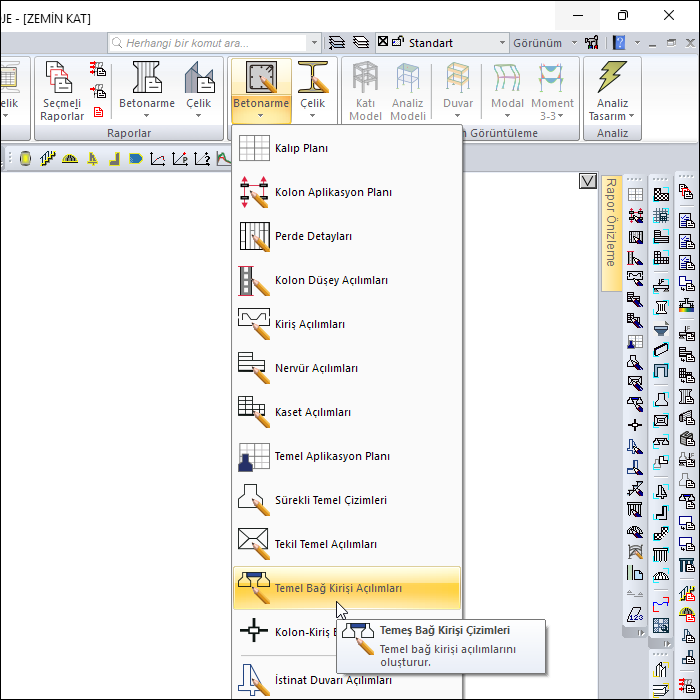

Bağ Kirişi Açılımları Komutunun Yeri
Ribbon menü betonarme sekmesi Çizim oluştur başlığı altından ulaşabilirsiniz.
İşlem Adımları
Çizim/Bağ Kirişi Açılımları satırını tıklayın.
Çizim özellikleri diyaloğu açılacaktır.
Tamam butonunu tıklayın.
Bağ kirişleri, açılım ayarlarında belirtilen ölçek ve pafta boyutuna göre, otomatik olarak dizayn edilecektir. Paftaya sığma durumuna göre, bir ve birden çok temel kiriş açılımı penceresi oluşturabilir. İlgili pencere, Pencere menüsü altında bulunan listeden seçilebilir.
Bağ kirişi açılımlarında, kirişler, donatıları ve ölçülendirme çizgileriyle blok olarak düzenlenmiştir. Özellikle taşıma işi fazlaca yapılabileceğinden, bloklar taşıma işlemini oldukça kolaylaştırmaktadır. Obje parçala ile blokları alt bloklarına ayırabilirsiniz. Alt bloklarda yine obje parçala ile çizgi ve yazılara ayrılabilir.

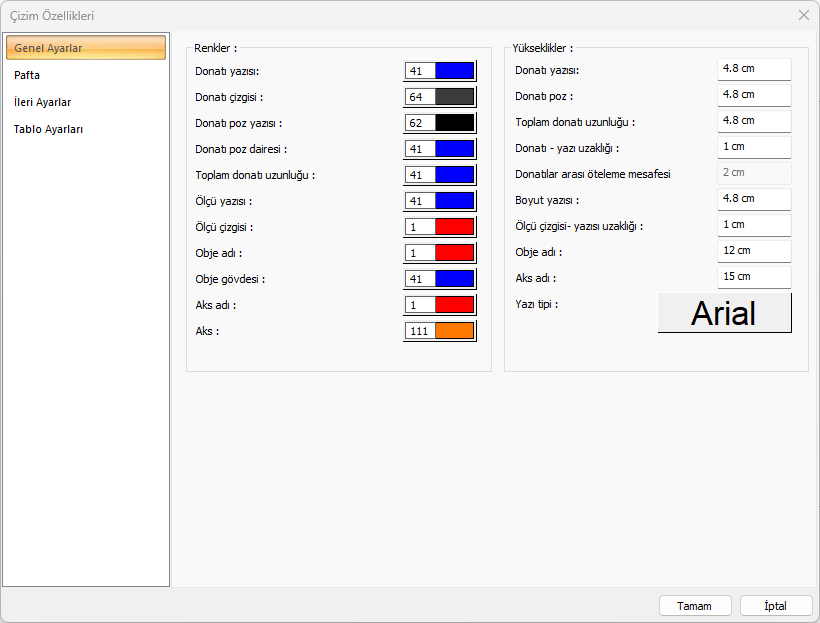

Genel Ayarlar Sekmesi
Özellikler - Renkler |
Donatı yazısı  Donatı yazısının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Donatı çizgisi  Donatı çizgisinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Donatı poz yazısı  Donatı poz yazısının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Donatı poz dairesi  Donatı poz dairesinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Toplam donatı uzunluğu  Toplam donatı uzunluğunun rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Ölçü yazısı  Ölçü yazısının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Ölçü çizgisi  Ölçü çizgisinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Obje adı  Obje adının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Obje gövdesi  Obje gövdesinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Aks adı  Aks adının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Aks  Aksın rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Özellikler - Yükseklikler |
|---|
Donatı yazısı  Donatı yazısının yüksekliği girilir. |
Donatı poz  Donatı poz yazısının yüksekliği girilir. |
Toplam donatı uzunluğu  Toplam donatı uzunluğu yazısının yüksekliği girilir. |
Donatı - yazı uzaklığı  Donatı ile yazı arasındaki mesafe girilir. |
Boyut yazısı  Boyut yazısının yüksekliği girilir. |
Ölçü çizgisi - yazı uzaklığı  Ölçü çizgisi ile yazı arasındaki mesafe girilir. |
Obje adı  Obje adının yüksekliği girilir. |
Aks adı  Aks adının yüksekliği girilir. |
Yazı tipi  Yazıların yazı tipi seçilir. |

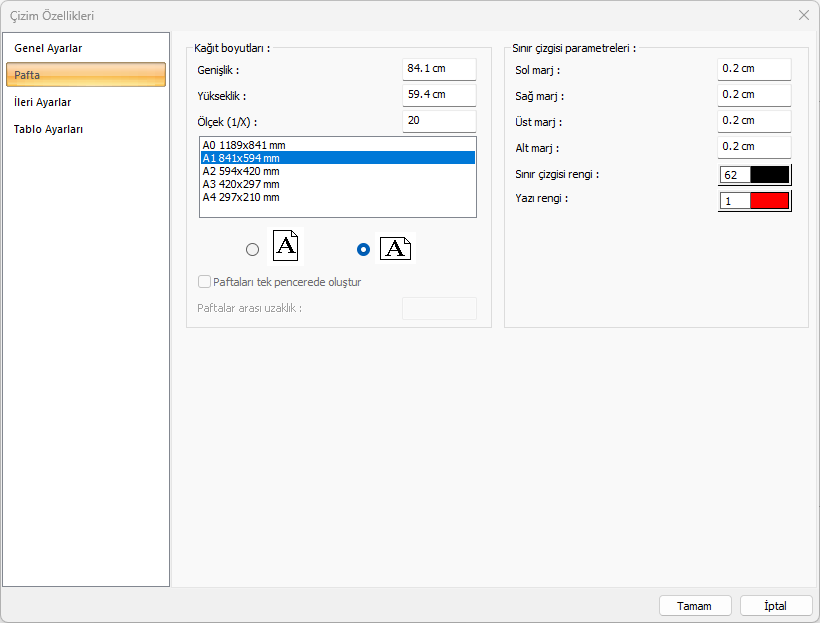

Pafta Sekmesi
Özellikler |
|---|
Genişlik  Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta eni değeri de girilebilir. |
Yükseklik  Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta boyu değeri de girilebilir. |
Ölçek  Açılımlar hangi ölçekte çizilecekse o değer girilir. |
Standart pafta boyutları  Standart pafta boyutları listelenir. Listeden pafta boyutu seçilebildiği gibi, genişlik ve yükseklik değeri girilerek de pafta boyutları belirlenebilir. |
Dikey/Yatay kullanım  Paftanın yatay ya da dikey kullanılacağı belirlenir. |
Paftaları tek pencerede oluştur  Seçenek işaretlenerek paftaların tek pencerede oluşması sağlanır. |
Paftalar arası uzaklık  Yan yana oluşturulacak paftalar arasındaki mesafe girilir. |
Sol marj  Pafta sınırının aks sınırından sol tarafa olan uzaklığı girilir. |
Sağ marj  Pafta sınırının aks sınırından sağ tarafa olan uzaklığı girilir. |
Üst marj  Pafta sınırının aks sınırından üst tarafa olan uzaklığı girilir. |
Alt marj  Pafta sınırının aks sınırından alt tarafa olan uzaklığı girilir. |
Sınır çizgisi rengi  Çerçeve rengini, tıkladığınızda ekrana çıkan renk paletinden seçebilirsiniz. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Burada girilen kalem kalınlık değeri sadece püskürtmeli yazıcılarda kullanılır. |
Yazı rengi  Paftanın altına yazılan yazının rengini, tıkladığınızda ekrana çıkan renk paletinden seçebilirsiniz. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Burada girilen kalem kalınlık değeri sadece püskürtmeli yazıcılarda kullanılır. |

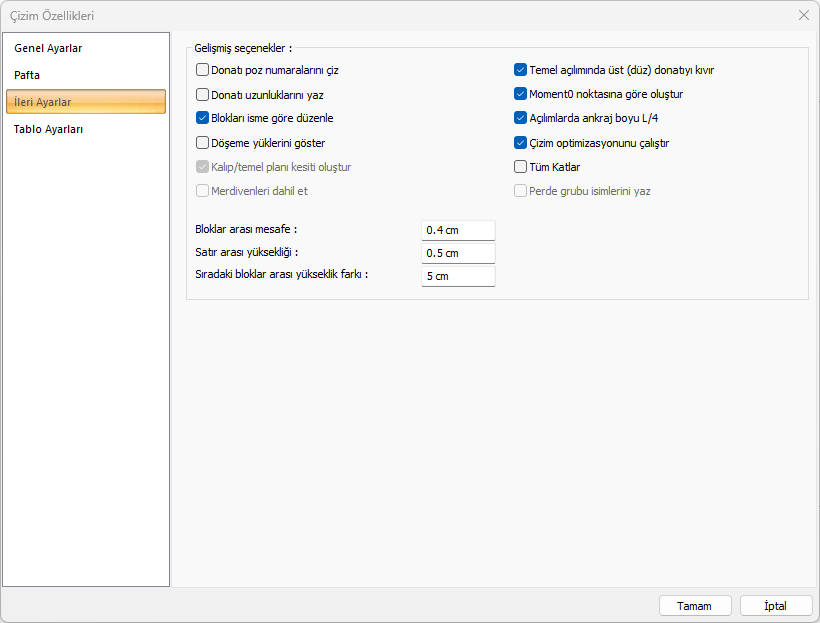

İleri Ayarlar Sekmesi
Özellikler |
|---|
Donatı poz numaralarını çiz  İşaretlenirse, çizimlerde donatıların poz numaraları gösterilir. İşaretlenmezse gösterilmez. |
Donatı uzunluklarını yaz  İşaretlenirse, kalıp planında döşeme donatılarının her bir kıvrımın uzunluğu ile birlikte donatı toplam uzunluğu donatının üstüne yazılır. İşaretlenmezse, sadece donatının toplam uzunluğu donatı üzerine yazılır. |
Blokları isme göre düzenle  Açılımlarda, objeler paftaya yerleştirme yapılırken eleman isimlerine göre yerleştirilmek isteniyorsa işaretlenir. işaretlenmezse, açılımlar paftanın en ekonomik kullanılması ilkesine göre yerleştirilir. İsim dikkate alınmaz. İsimler karışık olabilir. Obje isimleri; örneğin kirişten bahsediliyorsa, K101, K104 v.b. gibi isimleridir. Açılım ise, kiriş açılımı, temel açılımı, nervür açılımı v.b’dir. |
Döşeme yüklerini göster  Seçenek işaretlendiğinde kat tavanı planındaki döşeme yükleri kalıp planında gösterilir. |
Temel açılımında üst (düz) donatıyı kıvır  İşaretlenirse, temel açılımında düz donatı, sürekli olmayan mesnette kiriş içine kıvrılarak çizilir. İşaretlenmezse, düz donatı sürekli olmayan mesnette kıvrılmadan bırakılır. |
Moment 0 noktasına göre oluştur  Kirişlerde, pilyelerin düşey hesap moment sıfır noktasına göre kırılarak çizilmesi isteniyorsa işaretlenir. İşaretli değilse, pilyelerin kırım yeri, mesnetten 30 cm veya kiriş yüksekliğinin yarısı kadardır. |
Açılımlarda ankraj boyu L/4  İşaretlenirse, komşu açıklığın 1/4'ü ve lb hesaplanır, açılımlarda montaj ve pilyeler hangisi büyükse komşu açıklığa o kadar uzatılır. İşaretlenmezse sadece lb kadar uzatılır. (lb donatı kilitlenme boyu. Lb hesabı için TS500'e bakınız.) |
Çizim optimizasyonunu çalıştır  İşaretlenirse ideCAD çizimlerdeki karışıkları gidermek için bazı yazıların yerlerini otomatik kaydırır. |
Tüm katlar  Tüm katların çizimlerini tek seferde hazırlar. |
Bloklar arası mesafe  Bloklar arası minimum yatay mesafe girilir. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir. |
Satır arası yüksekliği  Bloklar arası minimum dikey mesafe girilir. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir. |
Sıradaki bloklar arasındaki yükseklik farkı  Sıradaki(dikey doğrultuda) bulunan her bir bloğun maksimum yükseklik farkı girilir. Yerleştirilecek bloğun yüksekliği ile daha önce yerleştirilmiş bloğun yüksekliği arasındaki fark, bu satıra yazılan değerden küçük ise yerleşim yapılır. Büyük ise yerleşim yapılmaz. Bir sonraki sıraya bırakılır. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir. |

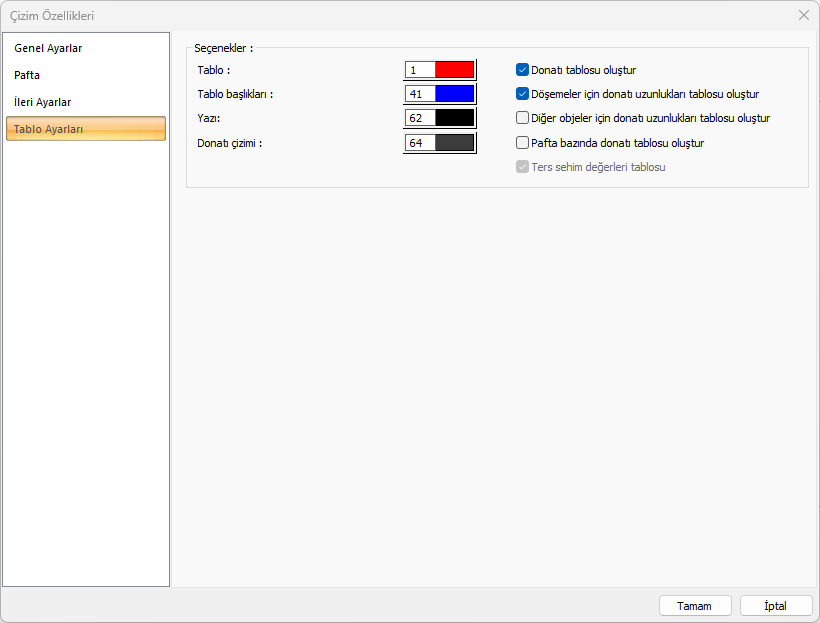

Tablo Ayarları Sekmesi
Özellikler |
|---|
Tablo  Tablonun rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Tablo başlıkları  Tablo başlıklarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Yazı  Tablo yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Donatı çizimi  Donatı çizimi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Donatı tablosu oluştur  İşaretlenirse, donatılar tiplere ayrılır ve adedi, çapı, boyu, tipi ve ağırlıklarını belirten bir tablo oluşturularak donatı metrajı çizimde gösterilir. |
Döşemeler için donatı uzunlukları tablosu oluştur  İşaretlenirse kalıp ve temel aplikasyonlarda plak donatılarının her bir kıvrımına ait parçasının uzunluklarını tiplere ayırarak gösteren tabloyu çizimin kenarında oluşturur. |
Diğer objeler için donatı tablosu uzunlukları oluştur  İşaretlenirse her bir kıvrımına ait parçasının uzunluklarını tiplere ayırarak gösteren tabloyu çizimin kenarında oluşturur. |
Pafta bazında donatı tablosu oluştur  İşaretlenirse çizimlerde birden fazla paftalarda, metraj her bir paftadaki çizim için ayrı ayrı hazırlanıp, son paftada toplamı verilir. İşaretlenmezse, toplam metraj her bir paftada gösterilir. Örneğin 3 paftalık bir kiriş açılımı olsun. Seçenek işaretli ise, 1. paftada sadece o paftadaki kirişlerin metrajı, 2. paftada sadece 2.paftada bulunan kirişlerin metrajı, 3. paftada ise, 1. , 2. ve 3. paftadaki bulunan tüm kirişlerin toplamı metraj olarak verilir. Seçenek işaretli değilse, 1., 2. ve 3. paftalarda 1. ,2. ,3. paftadaki tüm kirişler gösterilir. |
