ideCAD kolonlarda, boyuna donatılarda, deprem yönetmeliğinde belirtilen standartlara göre otomatik etriye ve çiroz çizer. Ayrıca kullanıcı kendi inisiyatifini kullanarak etriye çizimi yapabilir.

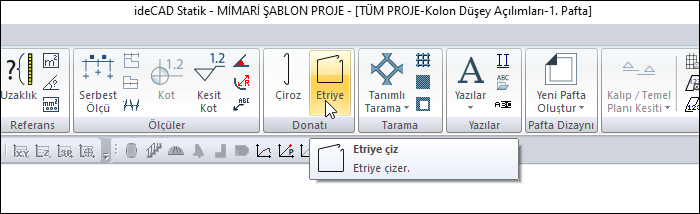

Etriye Komutunun Yeri
Çizimler sekmesi Donatı başlığı altından ulaşabilirsiniz.
İşlem Adımları

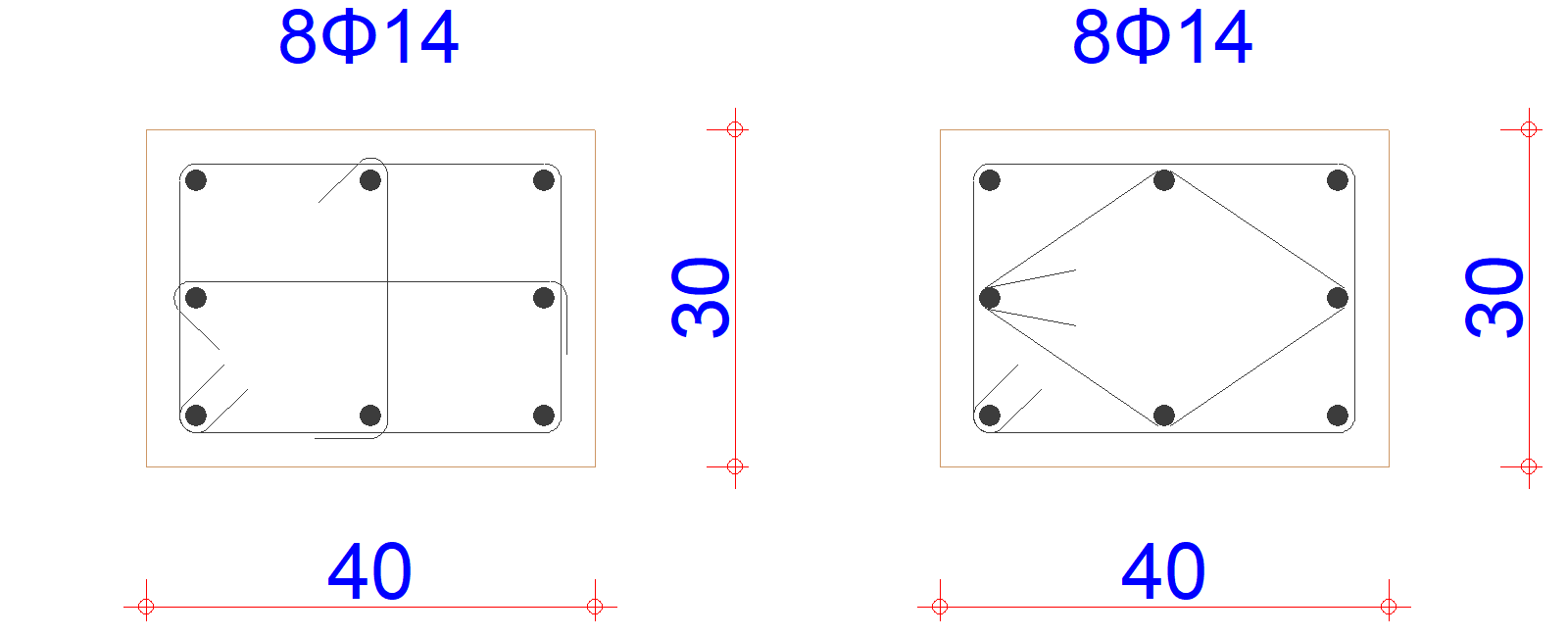

Örneğin yukarıdaki soldaki kolonda çirozları iptal edip, sağdaki kolonda görüldüğü gibi etriye çizelim,
-
Kolon aplikasyon planında, kolonu obje parçala ile parçalayın.
-
Çirozları silin.
-
Çizimler sekmesi donatı başlığında Etriye ikonunu tıklayın.
-
Etriyenin bağlanmasını istediğiniz (yukarıdaki çizimde ortadaki donatılar) boyuna donatı dairelerini sırayla tıklayın. İlk donatıyı tıkladığınızda etriye çizilmeye başlayacaktır.
-
Sırasıyla ikinci, üçüncü ve dördünce donatıyı seçin.
-
Tekrar ilk seçtiğiniz donatıyı seçince etriyeniz oluşacaktır.
|
İşlem adımı |
|---|
|
Kolon çiziminin ilk hali
|
|
Çirozların silinmesi
|
|

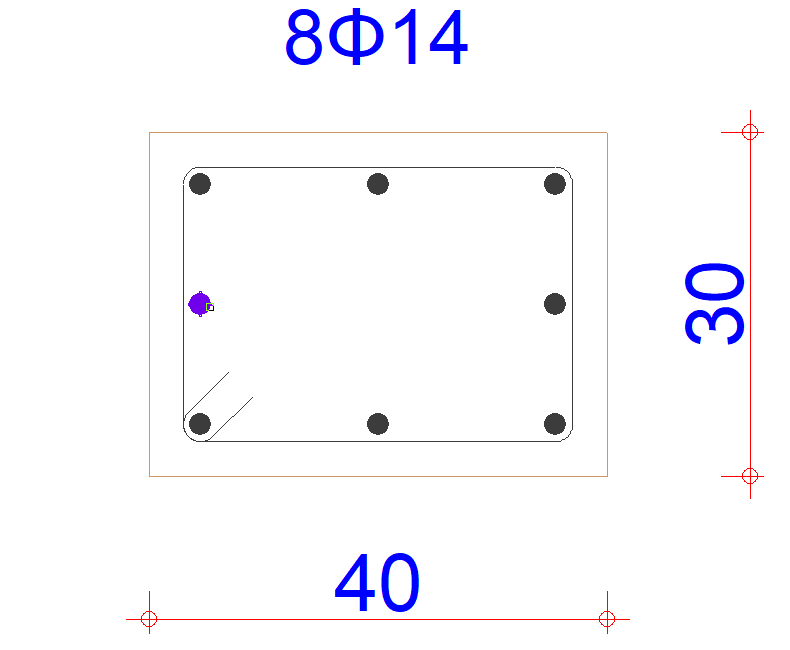

Etriye için ilk noktanın seçilmesi
|
|

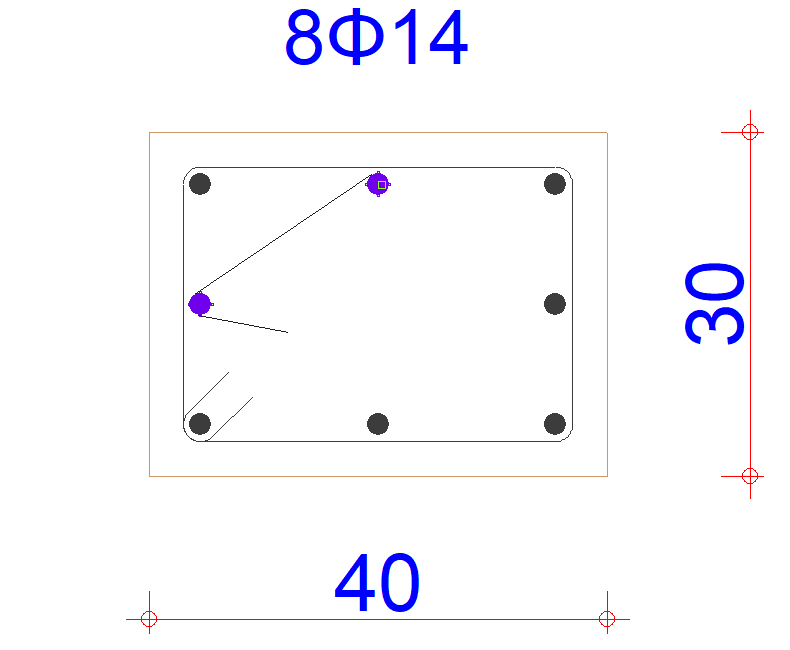

İkinci noktanın seçilmesi
|
|
Üçüncü noktanın seçilmesi
|
|
Dördüncü noktanın seçilmesi
|
|

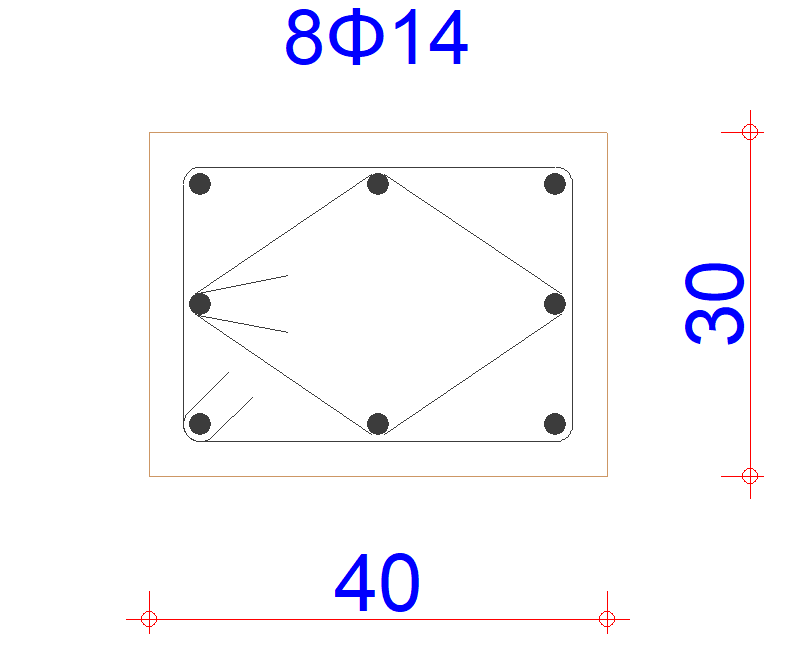

Birinci noktanın tekrar seçilmesi ve etriyenin oluşması
|
