Kolon Aplikasyon Planı komutu ile projenin kolon aplikasyon planı hazırlanır.

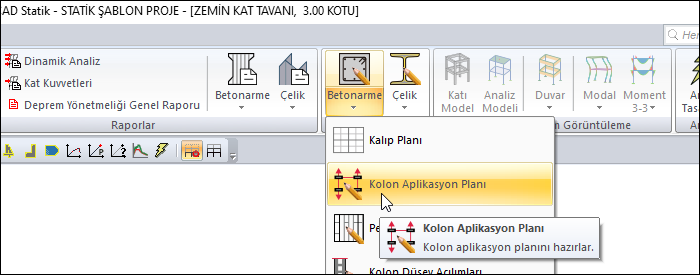

Kolon Aplikasyon Planı Komutunun Yeri
Ribbon menü betonarme sekmesi Çizim oluştur başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Kolon Aplikasyon Planı ikonunu tıklayın.
-
Kolon aplikasyon diyalogu açılacaktır.
-
Ayarlar butonuna tıkladığınızda açılan çizim özellikleri diyaloğunda istediğiniz düzenlemeleri yapıp tamam butonuna tıklayın.
-
Kolon aplikasyon diyaloğunda verilen detayları yerinde aç, detayları dışta aç, tünel kalıp planı başlık detayları dışta aç, güçlendirmeyi yerinde aç ve güçlendirmeyi dışta aç seçeneklerinden birini tıklayın.
-
Tıkladığınız seçeneğe göre kolon aplikasyon planı hazırlanacaktır.

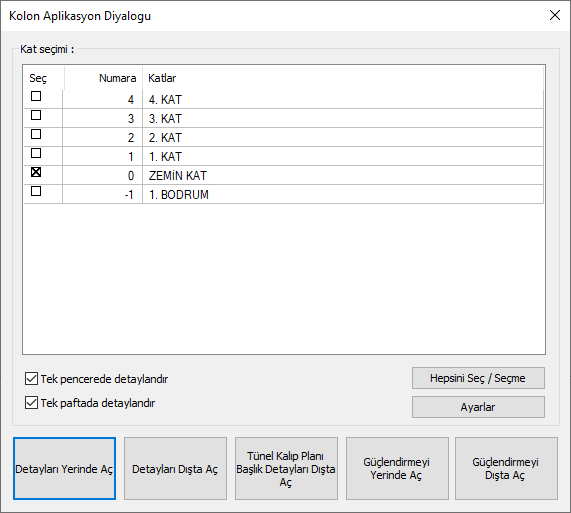

Kolon Aplikasyon Diyaloğu
|
Özellikler |
|

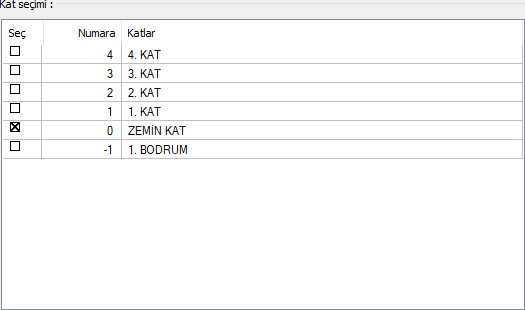

Kat seçimi
Kolon aplikasyon planı almak istediğiniz katları işaretleyin. |
|
Tek pencerede detaylandır
İşaretlenen tüm katların kolon aplikasyon planları tek bir çalışma penceresinde hazırlanır. Seçenek işaretlenmezse her bir kat ayrı çalışma pencerelerinde aplike edilir. |
|
Tek paftada detaylandır
İşaretlenen tüm katların kolon aplikasyon planları tek bir pafta içerisine yerleştirilir. Seçenek işaretlenmezse her kat ayrı paftalar olarak aplike edilir. |
|
Hepsini Seç/Seçme
Katların tamamını işaretler veya işareti olanları iptal eder. |
|
Ayarlar
Çizim özelliklerinin ayarlanabildiği diyalogu açar. |
|
Detayları yerinde aç
Kolonları aplike ederken onları ayrıca büyütüp yerinde detaylandırır. |
|
Detayları dışta aç
Kolonları aplike ederken onları 1/50 plan görüntüsünde bırakır ve detaylarını pafta kenarında ayrıca hazırlar. |
|
Tünel kalıp planı başlık detayları dışta aç
Tünel kalıp projelerinin aplikasyonlarını hazırlar. Detaylarını pafta kenarında ayrıca hazırlar. |
|
Güçlendirmeyi yerinde aç
Güçlendirme projelerin aplikasyonlarını hazırlar. Bu seçenek kolonları aplike ederken onları ayrıca büyütüp yerinde detaylandırır. |
|
Güçlendirmeyi dışta aç
Güçlendirme projelerin aplikasyonlarını hazırlar. Bu seçenek kolonları aplike ederken onları 1/50 plan görüntüsünde bırakır ve detaylarını pafta kenarında ayrıca hazırlar. |
Ayarlar - Çizim Özellikleri

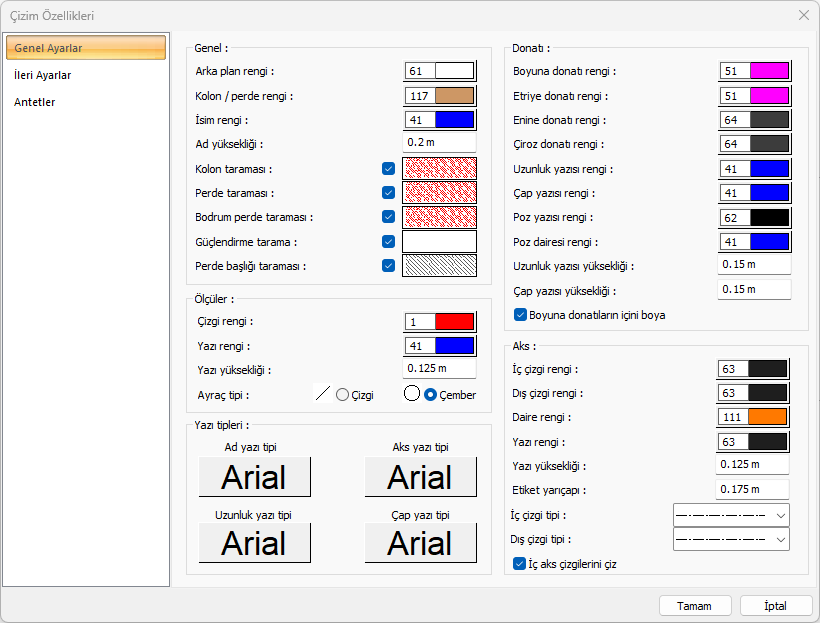

Genel Ayarlar Sekmesi
|
Özellikler - Genel |
|
Arka plan rengi
Arka plan rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Kolon rengi
Kolon rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
İsim rengi
İsim rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Ad yüksekliği
Ad yüksekliği girilir. |
|
Betonarme tarama
Betonarme için geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyalogu açılır. Bu diyalogdaki tarama tablosundan tarama tipi seçilir. |
|
Kolon taraması
Kolon için geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyalogu açılır. Bu diyalogdaki tarama tablosundan tarama tipi seçilir. |
|
Perde taraması
Perde için geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyalogu açılır. Bu diyalogdaki tarama tablosundan tarama tipi seçilir. |
|
Bodrum perde taraması
Bodrum perde için geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyalogu açılır. Bu diyalogdaki tarama tablosundan tarama tipi seçilir. |
|
Güçlendirme tarama
Güçlendirme için geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyalogu açılır. Bu diyalogdaki tarama tablosundan tarama tipi seçilir. |
|
Perde başlık tarama
Perde başlığı için geçerli olan tarama tipidir. Tarama üzerine tıklandığında Tarama Ayarları diyalogu açılır. Bu diyalogdaki tarama tablosundan tarama tipi seçilir. |
|
Özellikler - Ölçüler |
|
Çizgi rengi
Ölçü çizgi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Yazı rengi
Yazı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Yazı yüksekliği
Ölçü yazı yüksekliği girilir. |
|
Ayraç tipi
Ayraç tipi seçilir. |
|
Özellikler - Yazı Tipleri |
|
Ad yazı tipi
Ad yazı tipi seçilir. |
|
Aks yazı tipi
Aks yazı tipi seçilir. |
|
Uzunluk yazı tipi
Uzunluk yazılarının yazı tipi seçilir. |
|
Çap yazı tipi
Çap yazı tipi seçilir. |
|
Özellikler - Donatı |
|
Boyuna donatı rengi
Boyuna donatı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Etriye donatı rengi
Etriye donatı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Enine donatı rengi
Enine donatı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Çiroz donatı rengi
Çiroz donatı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Uzunluk yazısı rengi
Uzunluk yazısı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Çap yazısı rengi
Çap yazısı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Poz yazısı rengi
Poz yazısı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Poz dairesi rengi
Poz daire rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Uzunluk yazısı yükseklik
Uzunluk yazı yüksekliği girilir. |
|
Çap yazısı yükseklik
Çap yazı yüksekliği girilir. |
|
Boyuna donatıların içini boya
Seçenek işaretlendiğinde boyuna donatıların içi boyanır. |
|
Özellikler - Aks |
|
İç çizgi rengi
Aks iç çizgi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Dış çizgi rengi
Aks dış çizgi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Daire rengi
Aks daire rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Yazı rengi
Aks yazı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Yazı yüksekliği
Aks yazı yüksekliği girilir. |
|
Etiket yarıçapı
Aks etiketi yarıçapı girilir. |
|
İç çizgi tipi
Aks iç çizgisinin çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir. |
|
Dış çizgi tipi
Aks dış çizgisinin çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir. |
|
İç aks çizgilerini çiz
Seçenek işaretlendiğinde aks iç çizgileri çizilir. |

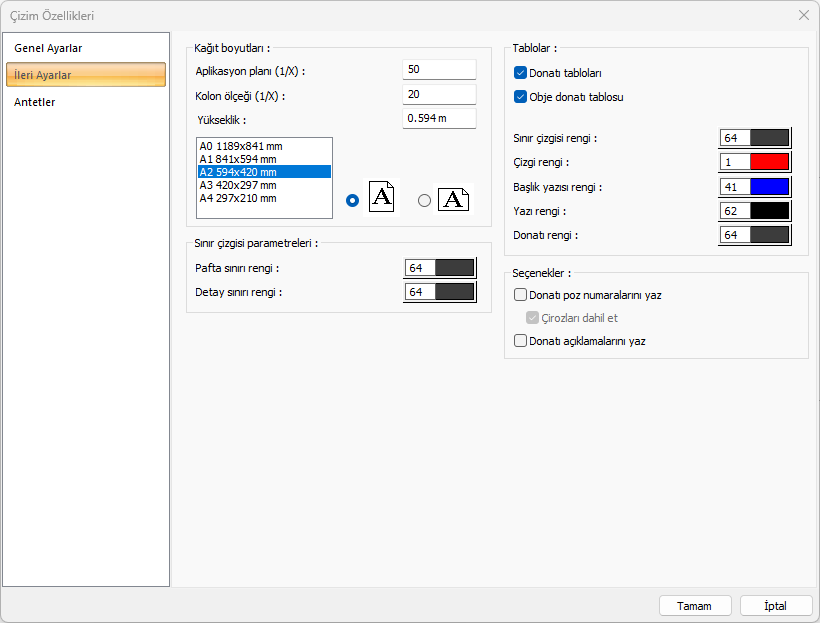

İleri Ayarlar Sekmesi
|
Özellikler |
|---|
|
Aplikasyon planı (1/X)
Aplikasyon planı ölçeği girilir. |
|
Kolon ölçeği (1/X)
Kolon ölçeği girilir. |
|
Yükseklik
Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta boyu değeri de girilebilir. |
|
Standart pafta boyutları
Standart pafta boyutları listelenir. Listeden pafta boyutu seçilebildiği gibi, genişlik ve yükseklik değeri girilerek de pafta boyutları belirlenebilir. |
|
Dikey/Yatay kullanım
Paftanın yatay ya da dikey kullanılacağı belirlenir. |
|
Pafta sınırı rengi
Pafta sınırı rengini, tıkladığınızda ekrana çıkan renk paletinden seçebilirsiniz. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Burada girilen kalem kalınlık değeri sadece püskürtmeli yazıcılarda kullanılır. |
|
Detay sınırı rengi
Detay sınırı rengini, tıkladığınızda ekrana çıkan renk paletinden seçebilirsiniz. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Burada girilen kalem kalınlık değeri sadece püskürtmeli yazıcılarda kullanılır. |
|
Donatı tabloları
İşaretlenirse, çizime donatı tabloları eklenir. |
|
Obje donatı tablosu
İşaretlenirse, çizime obje donatı tablosu eklenir. |
|
Sınır çizgisi rengi
Tablo sınır çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Çizgi rengi
Tablo çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Başlık yazısı rengi
Tablo başlık yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Yazı rengi
Tablo yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Donatı rengi
Donatı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Donatı poz numaralarını yaz
İşaretlenirse, çizimlerde donatıların poz numaraları gösterilir. İşaretlenmezse gösterilmez. İstenirse çirozlar dahil edilir. |
|
Donatı açıklamalarını yaz
İşaretlenirse, çizimlerde donatı açıklamaları gösterilir. |

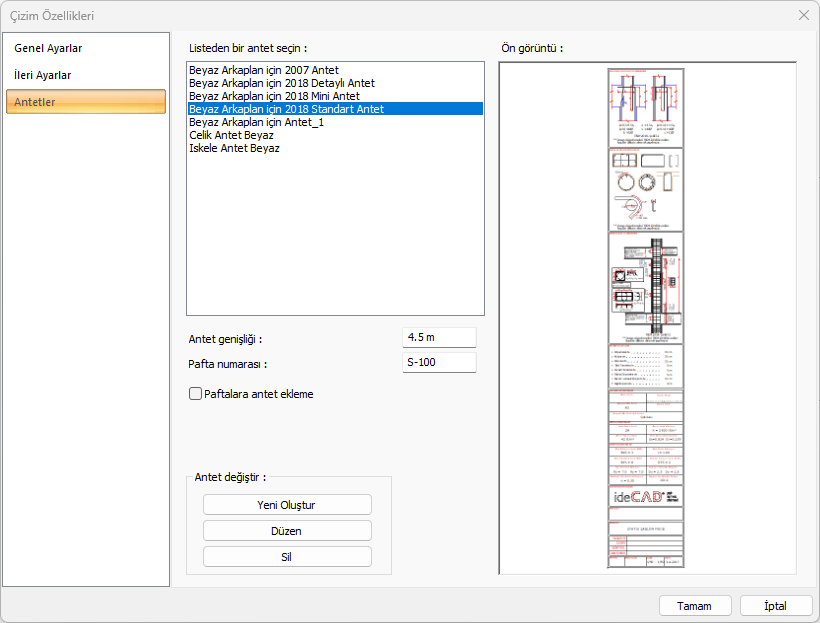

Antetler Sekmesi
|
Özellikler |
|---|
|

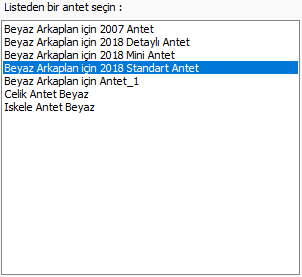

Listeden bir antet seçin
Tanımlı antetler listelenir. |
|

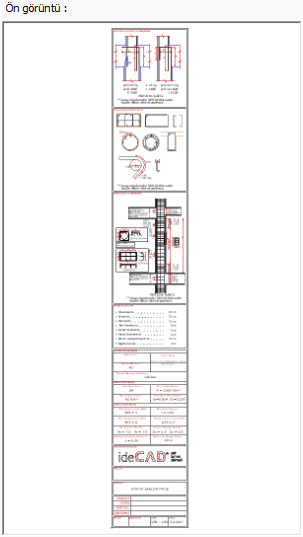

Ön görüntü
Listeden seçilen antetin öngörüntüsü yer alır. |
|
Antet genişliği
Antet genişliği belirlenir. |
|
Pafta Numarası
Pafta numarası belirlenir. |
|
Paftalara antet ekleme
İşaretlenirse paftalara antet eklenmez. |
|
Yeni Oluştur
Yeni antet oluşturulur. |
|
Düzen
Antet Düzeni seçilir. |
|
Sil
Antet silinir. |
