ideCAD kolonlarda boyuna donatılarda deprem yönetmeliğinde belirtilen standartlara göre otomatik çiroz çizer. Bununla beraber kullanıcı çiroz çiz ile ihtiyaca göre -poligon kolonlarda bu ihtiyaç açığa çıkabilecektir- çiroz ilavesi yapabilir.

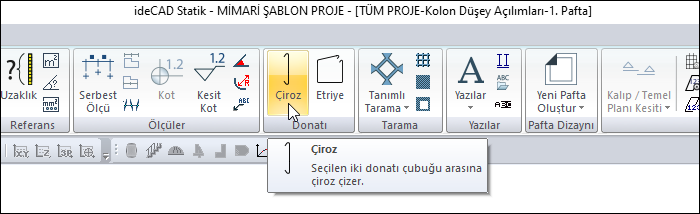

Çiroz Komutunun Yeri
Çizimler sekmesi Donatı başlığı altından ulaşabilirsiniz.
İşlem Adımları

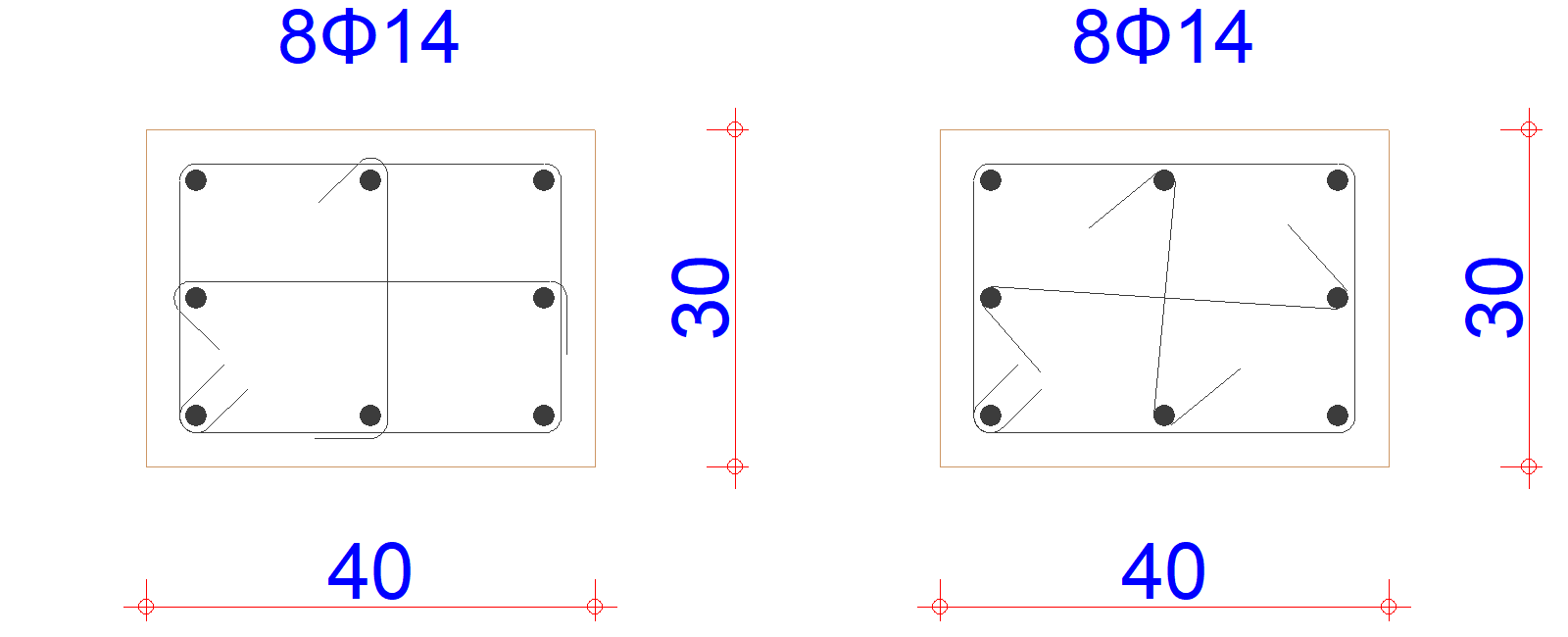

Örneğin yukarıdaki soldaki kolonda çirozları iptal edip, sağdaki kolonda görüldüğü gibi çiroz çizelim.
-
Kolon aplikasyon da, kolonu obje parçala ile parçalayın.
-
Çirozları silin.
-
Çiroz ikonunu tıklayın.
-
Poligon kolon içerisinde çiroz çizmek istediğiniz iki boyuna donatısını sol tuş ile sırayla tıklayın.
-
Çiroz’un pozisyonunu değiştirmek için boşluk tuşuna basın.
-
Çizimi tamamlamak için, farenin sol tuşunu tıklayın.
|
İşlem adımı |
|---|
|
Kolon çiziminin ilk hali
|
|
Çirozların silinmesi
|
|

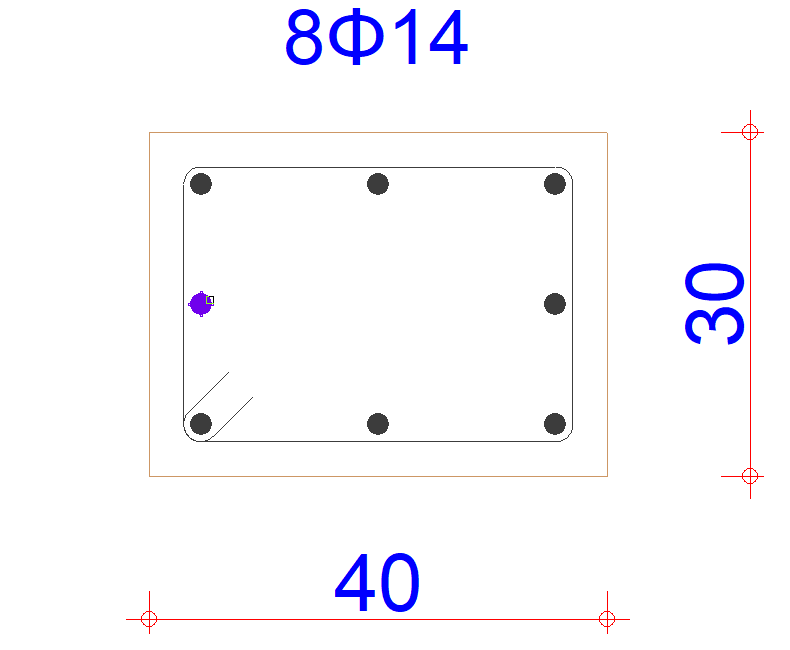

Birinci çirozun ilk noktasının seçilmesi
|
|
İkinci noktasının seçilmesi
|
|
Boşluk tuşu ile pozisyonunun değiştirilmesi ve çirozun oluşması
|
|
İkinci çirozun birinci ve ikinci noktasının seçilmesi
|
|

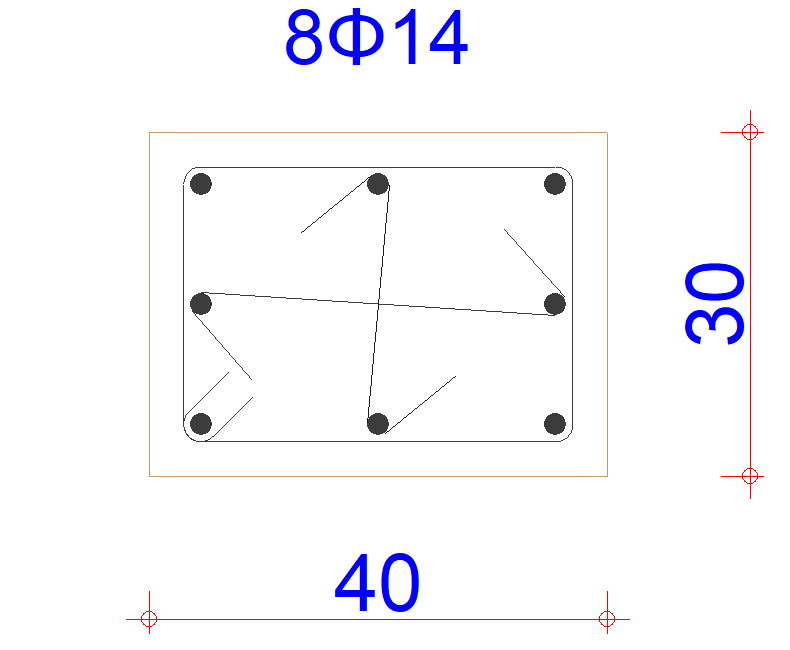

Boşluk tuşu ile pozisyonunun değiştirilmesi ve çirozun oluşması
|
