Kiriş Açılımları

Kiriş Açılımları komutu ile projenin kiriş detay çizimleri hazırlanır.

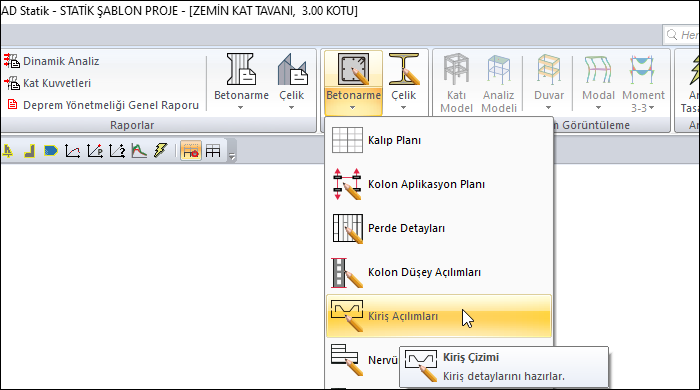

Kiriş Açılımları Komutunun Yeri

Ribbon menü betonarme sekmesi Çizim oluştur başlığı altından ulaşabilirsiniz.

İşlem Adımları

  • Kiriş Açılımları satırını tıklayın.

  • Çizim özellikleri diyaloğu açılacaktır.

  • İstediğiniz düzenlemeleri yapıp tamam butonuna tıklayın.

  • Çalışılan katın kirişleri, açılım ayarlarında belirtilen ölçek ve pafta boyutuna göre, otomatik olarak dizayn edilecektir. Paftaya sığma durumuna göre, bir ve birden çok kiriş açılımı penceresi oluşturabilir. İlgili pencere, Pencere menüsü altında bulunan listeden seçilebilir.

Kiriş açılımlarında, kirişler, donatıları ve ölçülendirme çizgileriyle blok olarak düzenlenmiştir. Özellikle taşıma işi fazlaca yapılabileceğinden, bloklar taşıma işlemini oldukça kolaylaştırmaktadır. Obje parçala ile blokları alt bloklarına ayırabilirsiniz. Alt bloklarda yine obje parçala ile çizgi ve yazılara ayrılabilir.

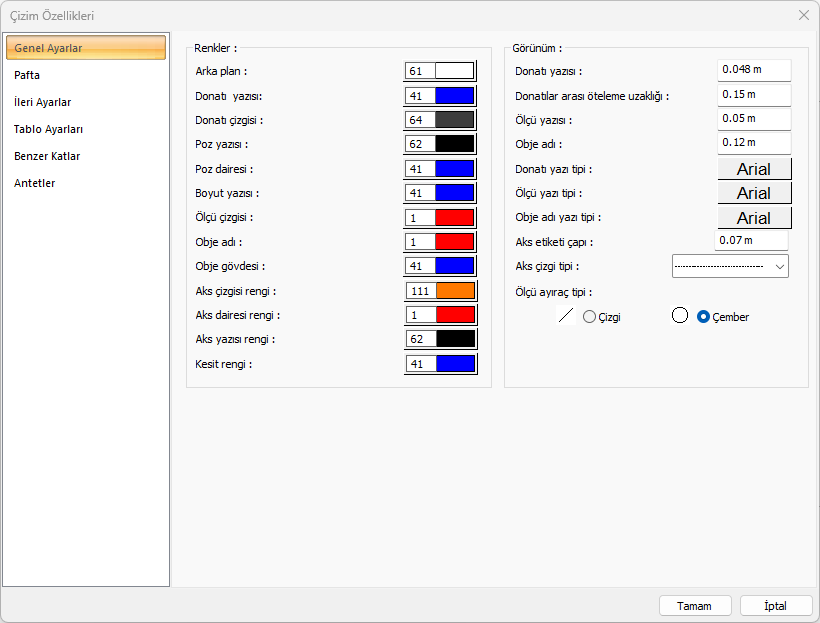

Genel Ayarlar Sekmesi


Özellikler - Renkler

Arka plan

Arka plan rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Donatı yazısı

Donatı yazısının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Donatı çizgisi

Donatı çizgisinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Poz yazısı

Poz yazısı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Poz dairesi

Poz dairesi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Boyut yazısı

Boyut yazısı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü çizgisi

Ölçü çizgi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Obje adı

Obje adının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Obje gövdesi

Obje gövdesinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Aks çizgisi rengi

Aks çizgisi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Aks dairesi rengi

Aks dairesi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Aks yazısı rengi

Aks yazı rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Kesit rengi

Kesit rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Özellikler - Görünüm

Donatı yazısı

Donatı yazısının yüksekliği girilir.

Donatılar arası öteleme mesafesi

İki donatı yazısı arasındaki mesafe girilir.

Ölçü yazısı

Ölçü yazısının yüksekliği girilir.

Obje adı

Obje adının yüksekliği girilir.

Donatı yazı tipi

Donatı yazı tipi seçilir.

Ölçü yazı tipi

Ölçü yazı tipi seçilir.

Obje adı yazı tipi

Obje adı yazı tipi seçilir.

Aks etiketi çapı

Aks etiketi yarıçapı girilir.

Aks çizgi tipi

Aks çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir.

Ölçü ayıraç tipi

Ölçü ayraç tipi seçilir.

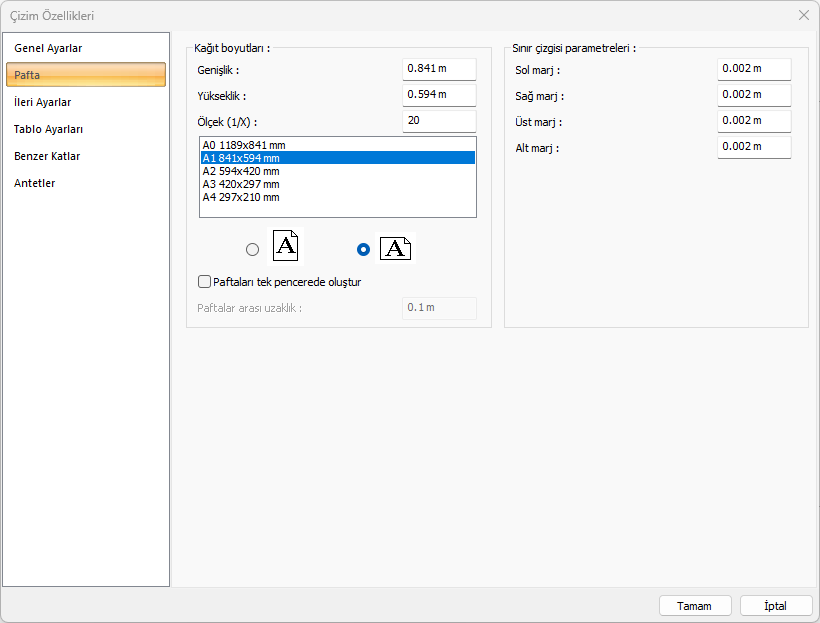

Pafta Sekmesi


Özellikler

Genişlik


Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta eni değeri de girilebilir.

Yükseklik


Standart pafta boyutları da seçilebildiği gibi, herhangi bir pafta boyu değeri de girilebilir.

Ölçek

Açılımlar hangi ölçekte çizilecekse o değer girilir.

Standart pafta boyutları

Standart pafta boyutları listelenir. Listeden pafta boyutu seçilebildiği gibi, genişlik ve yükseklik değeri girilerek de pafta boyutları belirlenebilir.

Dikey/Yatay kullanım


Paftanın yatay ya da dikey kullanılacağı belirlenir.

Paftaları tek pencerede oluştur


Seçenek işaretlenerek paftaların tek pencerede oluşması sağlanır.

Paftalar arası uzaklık

Yan yana oluşturulacak paftalar arasındaki mesafe girilir.

Sol marj

Pafta sınırının aks sınırından sol tarafa olan uzaklığı girilir.

Sağ marj

Pafta sınırının aks sınırından sağ  tarafa olan uzaklığı girilir.

Üst marj

Pafta sınırının aks sınırından üst tarafa olan uzaklığı girilir.

Alt marj

Pafta sınırının aks sınırından alt tarafa olan uzaklığı girilir.

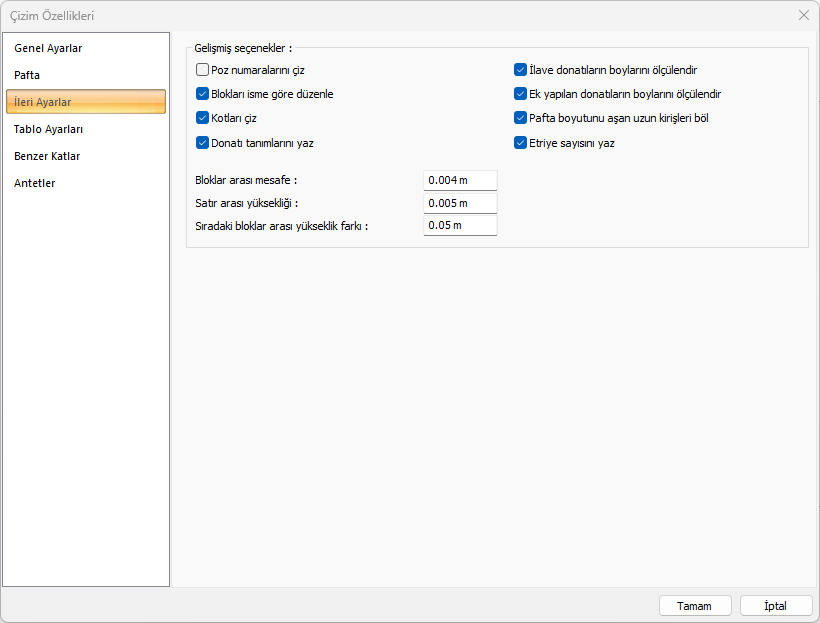

İleri Ayarlar Sekmesi


Özellikler

Poz numaralarını çiz

İşaretlenirse, çizimlerde poz numaraları gösterilir. İşaretlenmezse gösterilmez.

Blokları isme göre düzenle

Açılımlarda, objeler paftaya yerleştirme yapılırken eleman isimlerine göre yerleştirilmek isteniyorsa işaretlenir. işaretlenmezse, açılımlar paftanın en ekonomik kullanılması ilkesine göre yerleştirilir. İsim dikkate alınmaz. İsimler karışık olabilir. Obje isimleri; örneğin kirişten bahsediliyorsa, K101, K104 v.b. gibi isimleridir. Açılım ise, kiriş açılımı, temel açılımı, nervür açılımı v.b’dir.

Kotları çiz

İşaretlenirse, çizimlerde kotlar gösterilir. İşaretlenmezse gösterilmez.

Donatı tanımlarını yaz

İşaretlenirse, çizimlerde donatı tanımları gösterilir. İşaretlenmezse gösterilmez.

İlave donatıların boylarını ölçülendir

İşaretlenirse, çizimlerde ilave donatıların boyları ölçülendirilir.

Ek yapılan donatıların boylarını ölçülendir

İşaretlenirse, çizimlerde ek yapılan donatıların boyları ölçülendirilir.

Pafta boyutunu aşan uzun kirişleri böl

İşaretlenirse, çizimlerde pafta boyutunu aşan uzun kirişler bölünür.

Etriye sayısını yaz

İşaretlenirse, çizimlerde etriye sayıları yazılır.

Bloklar arası mesafe

Bloklar arası minimum yatay mesafe girilir. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir.

Satır arası yüksekliği

Bloklar arası minimum dikey mesafe girilir. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir.

Sıradaki bloklar arasındaki yükseklik farkı

Sıradaki(dikey doğrultuda) bulunan her bir bloğun maksimum yükseklik farkı girilir.  Yerleştirilecek bloğun yüksekliği ile daha önce yerleştirilmiş bloğun yüksekliği arasındaki fark, bu satıra yazılan değerden küçük ise yerleşim yapılır. Büyük ise yerleşim yapılmaz.  Bir sonraki sıraya bırakılır. Blok, donatılarıyla, kesitleriyle ve ölçülendirmesiyle her bir açılımın kendisidir.

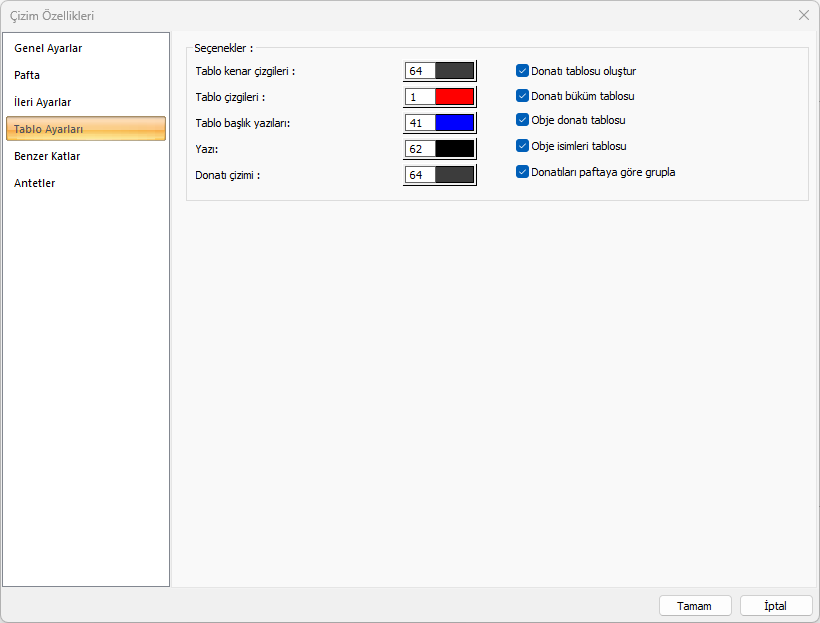

Tablo Ayarları Sekmesi


Özellikler

Tablo kenar çizgileri

Tablo kenar çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Tablo çizgileri

Tablo çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Tablo başlık yazıları

Tablo başlık yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Yazı

Tablo yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Donatı çizimi

Donatı çizimi rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Donatı tablosu oluştur

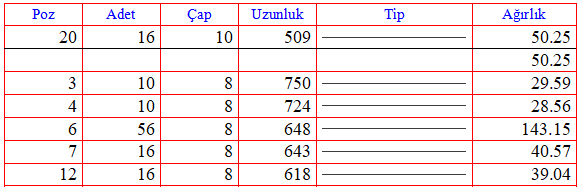

İşaretlenirse, donatılar tiplere ayrılır ve adedi, çapı, boyu, tipi ve ağırlıklarını belirten bir tablo oluşturularak donatı metrajı çizimde gösterilir.

Donatı büküm tablosu oluştur

İşaretlenirse, donatılar büküm tiplerine ayrılır ve adedi, çapı, boyu, tipini belirten bir tablo oluşturularak büküm çizimde gösterilir.

Obje donatı tablosu

İşaretlenirse, obje donatı tablosu oluşturularak çizimde gösterilir.

Obje isimleri tablosu

İşaretlenirse, obje isimleri tablosu oluşturularak çizimde gösterilir.

Donatıları paftaya göre grupla

İşaretlenirse, donatılar paftaya göre gruplanarak çizimde gösterilir.

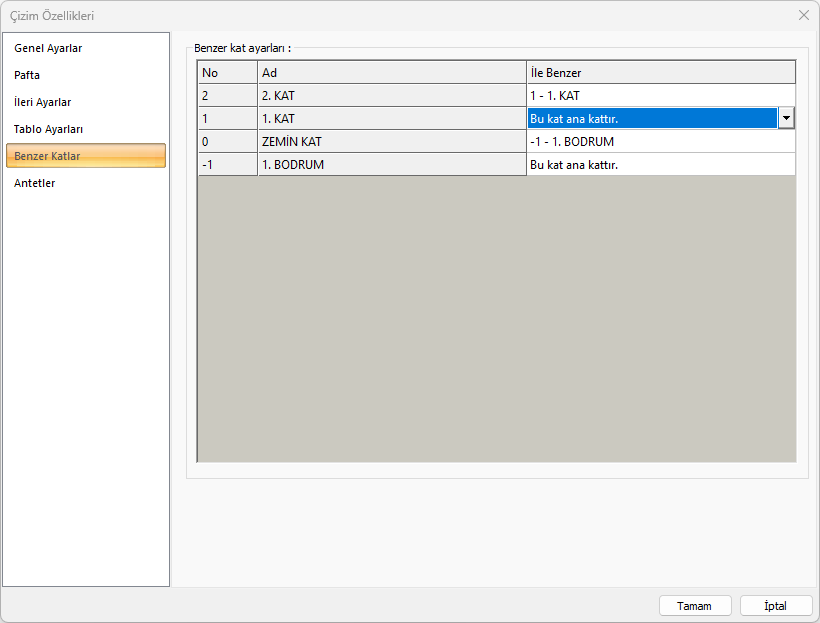

Benzer Katlar Sekmesi


Özellikler

No ve İsim

Kat numaraları ve isimleri listelenir

ile benzer

Listeden benzer ve ana kat olarak tanımlanır.

Benzer kat kiriş açılımları düzenlenirken seçilen ana katın en gayri müsait olanı seçilmelidir. Aksi takdirde ana katta olmayıp üst katlarda mevcut olan donatılar çizimlerde görünmeyecektir. Betonarme diyalogları veya raporlardan kiriş donatıları kontrol edilerek ana kat belirlenmelidir.

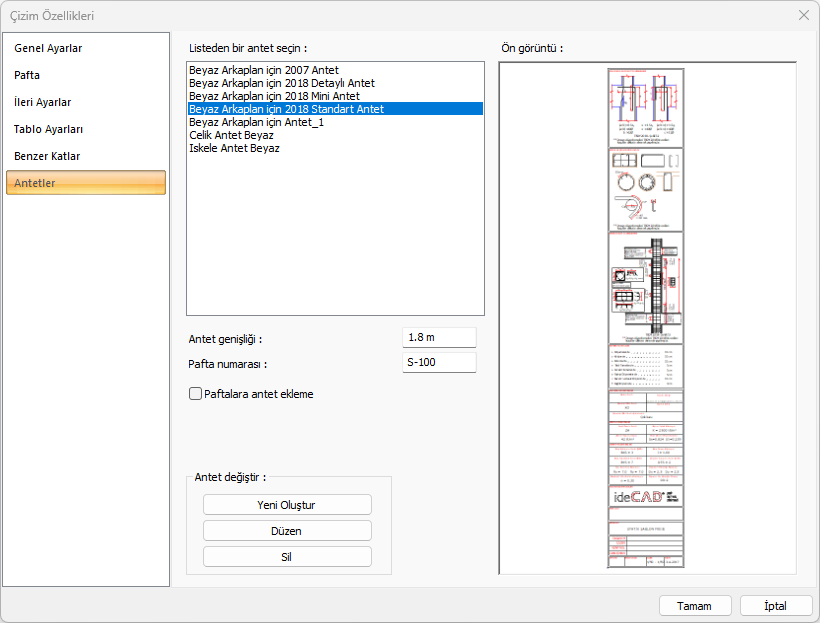

Antetler Sekmesi


Özellikler

Listeden bir antet seçin


Tanımlı antetler listelenir.

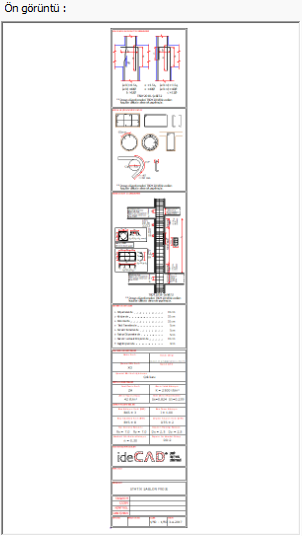

Ön görüntü


Listeden seçilen antetin öngörüntüsü yer alır.

Antet genişliği

Antet genişliği belirlenir.

Pafta Numarası

Pafta numarası belirlenir.

Yeni Oluştur

Yeni antet oluşturulur.

Düzen

Antet Düzeni seçilir.

Sil

Antet silinir.

Paftalara antet ekleme

İşaretlenirse paftalara antet eklenmez.
