Kesit derinliğini dikkate al özelliği ile kesit/görünüş çizgilerine paralel olarak bir derinlik belirlenir ve sadece belirlenen alan için kesit/görünüş oluşturulur.
Kesit Derinliğini Dikkate Al Özelliğinin Yeri
Kesit/Görünüş ayarları diyaloğu Genel Ayarlar sekmesinden kesit derinliğini dikkate al özelliğine ulaşabilirsiniz.
İşlem Adımları
-
Kesit/görünüş ayarları diyaloğuna girin.
-

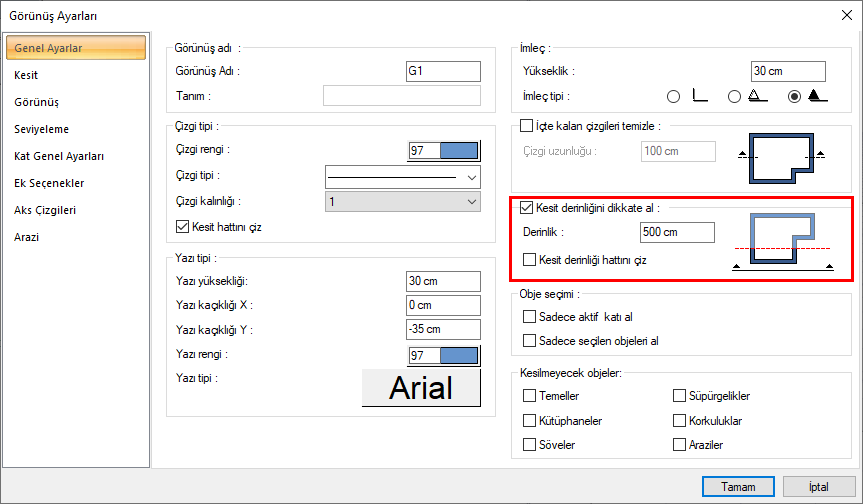

Kesit derinliğini dikkate al seçeneğini işaretleyin.
-
Derinlik için değer girin.
-
Derinliği plan çiziminde görmek isterseniz kesit derinliği hattını çiz seçeneğini işaretleyin.
-
Tamam butonunu tıklayarak diyaloğu kapatın.
-
Kesit/görünüş çizginizi çizip kesit/görünüş oluşturun.
-
Belirlediğiniz değer baz alınarak kesit/görünüşleriniz oluşturulacaktır.
-
Bu ayarı mevcut kesit/görünüş çizgilerinin ayarlarına girerek yapabilir, kesit/görünüşlerinizi yeniden oluşturabilirsiniz.
|
İşlem adımı |
|---|
|

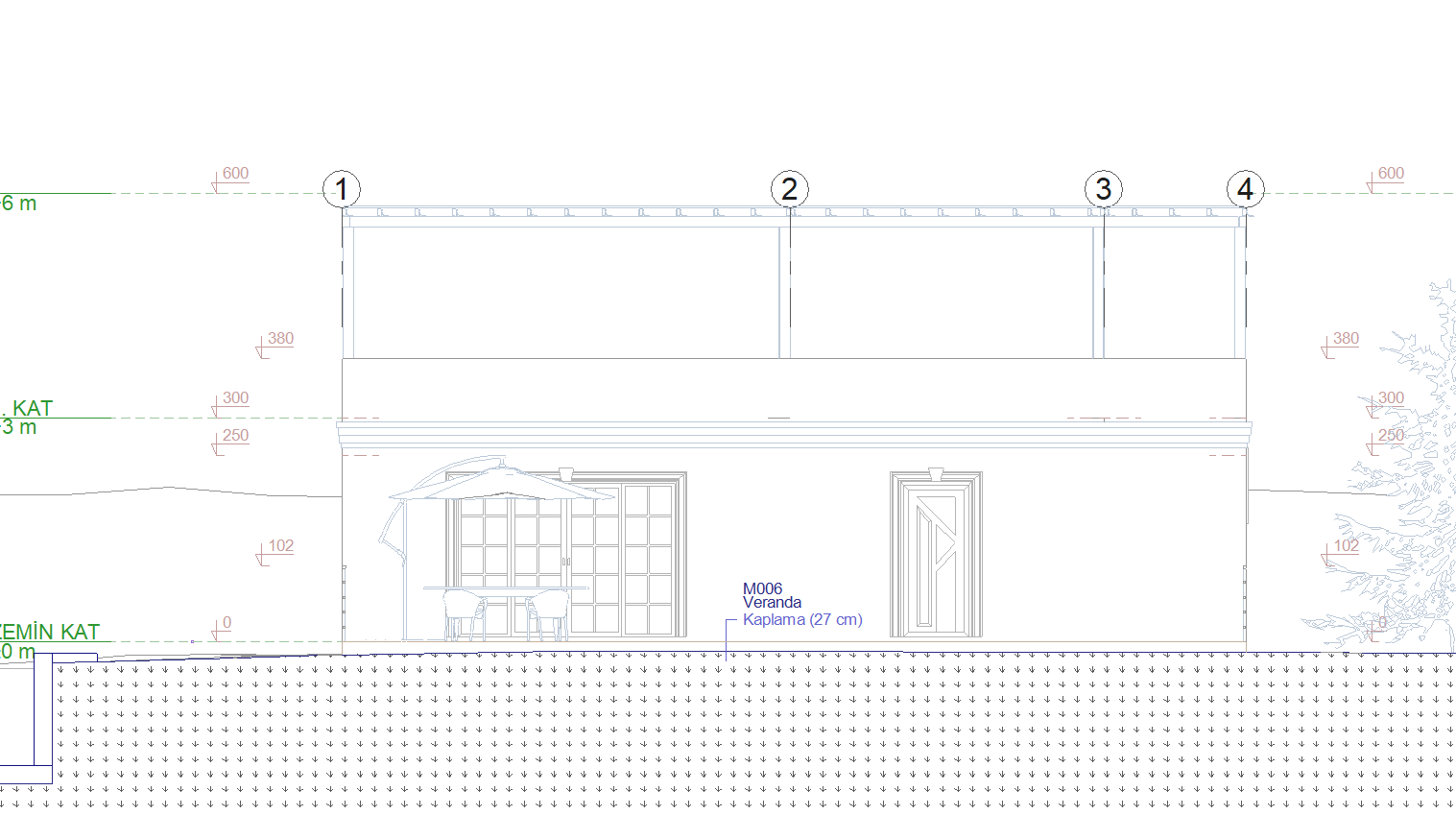

Kesit derinliği dikkate al seçeneği işaretlenmeden önce oluşan görünüş
|
|

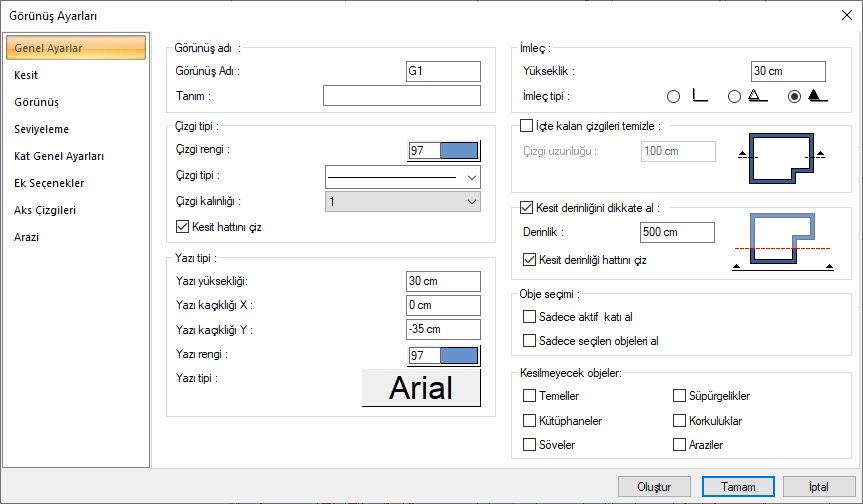

Kesit derinliğini dikkate al seçeneğinin işaretlenmesi ve 500 cm değerinin girilmesi
|
|

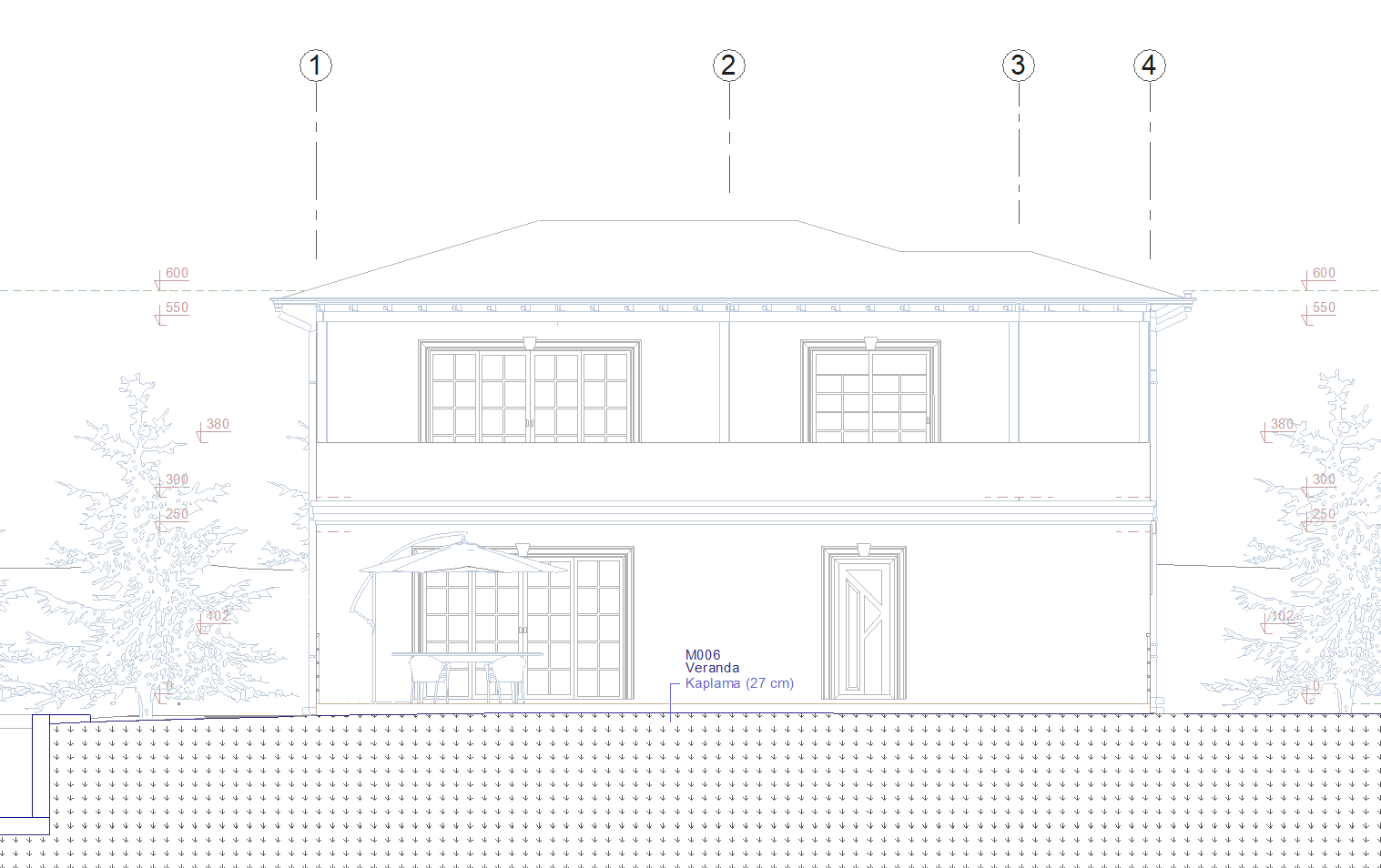

Kesit derinliği dikkate al seçeneği işaretlendikten sonra oluşan görünüş
|
