Görünüş Hattı komutu ile bina dışından geçirilen hatta göre otomatik görünüş çizimleri oluşturulur. Çizilen hattın yerine göre düzlem içinde kalan tüm objeler kesilen, düzlemin önünde bulunan diğer objeler ise görünen objeler olarak değerlendirilir. ideCAD kesit ve görünüşü otomatik olarak ayırır, ancak kesit alınmak isteniyorsa kesit, görünüş alınmak isteniyorsa görünüş hattı çizilmelidir.
Görünüş Hattı Komutunun Yeri

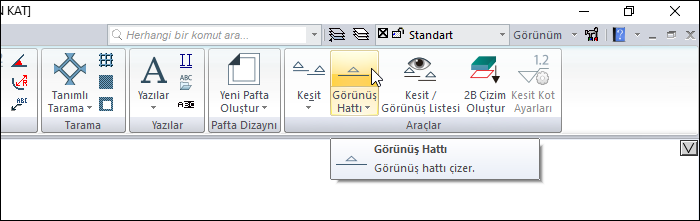

Mimari Programda
Ribbon menü çizimler sekmesi Araçlar başlığı altından ulaşabilirsiniz.

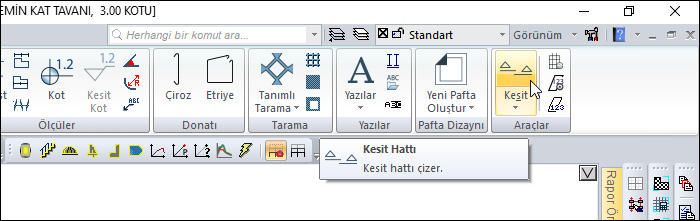

Statik Programda
Ribbon menü çizimler sekmesi Araçlar başlığı altında yer alan Kesit komutuna girdikten sonra açılan Kesit toolbarından Görünüş Hattı komutuna ulaşabilirsiniz.
İşlem Adımları
-
Görünüş hattı ikonunu tıklayın.
-
Çizim alanında iki nokta tıklayarak görünüş hattını belirleyin.
-
Görünüş yönünü belirlemek için, görünüş hattının görüntülenmesini istediğiniz tarafını tıklayın.
-
Görünüş hattı oluşacaktır.
-
Çizilen görünüş hattını çift tıklayın.
-
Görünüş Ayarları açılacaktır. Görünüş ayarları diyaloğundan istediğiniz düzenlemeleri yapın.
-
Oluştur butonunu tıkladığınız da görünüş oluşturulacaktır.
|
İşlem adımı |
|---|
|

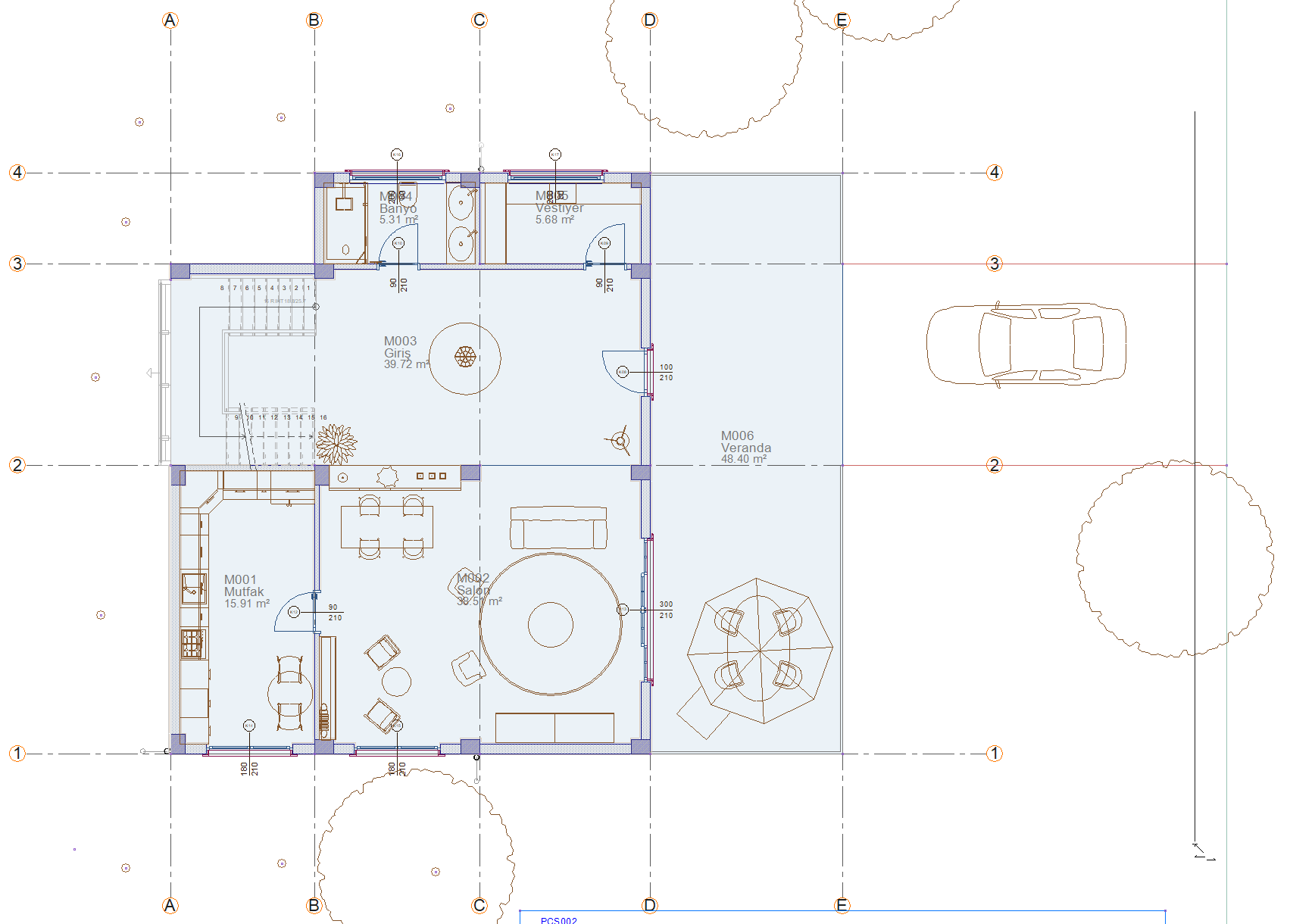

Görünüş hattının ilk noktasının belirlenmesi
|
|
Görünüş hattının ikinci noktasının belirlenmesi
|
|
Bakış yönünün belirlenmesi
|
|
Görünüş hattının oluşması
|
|

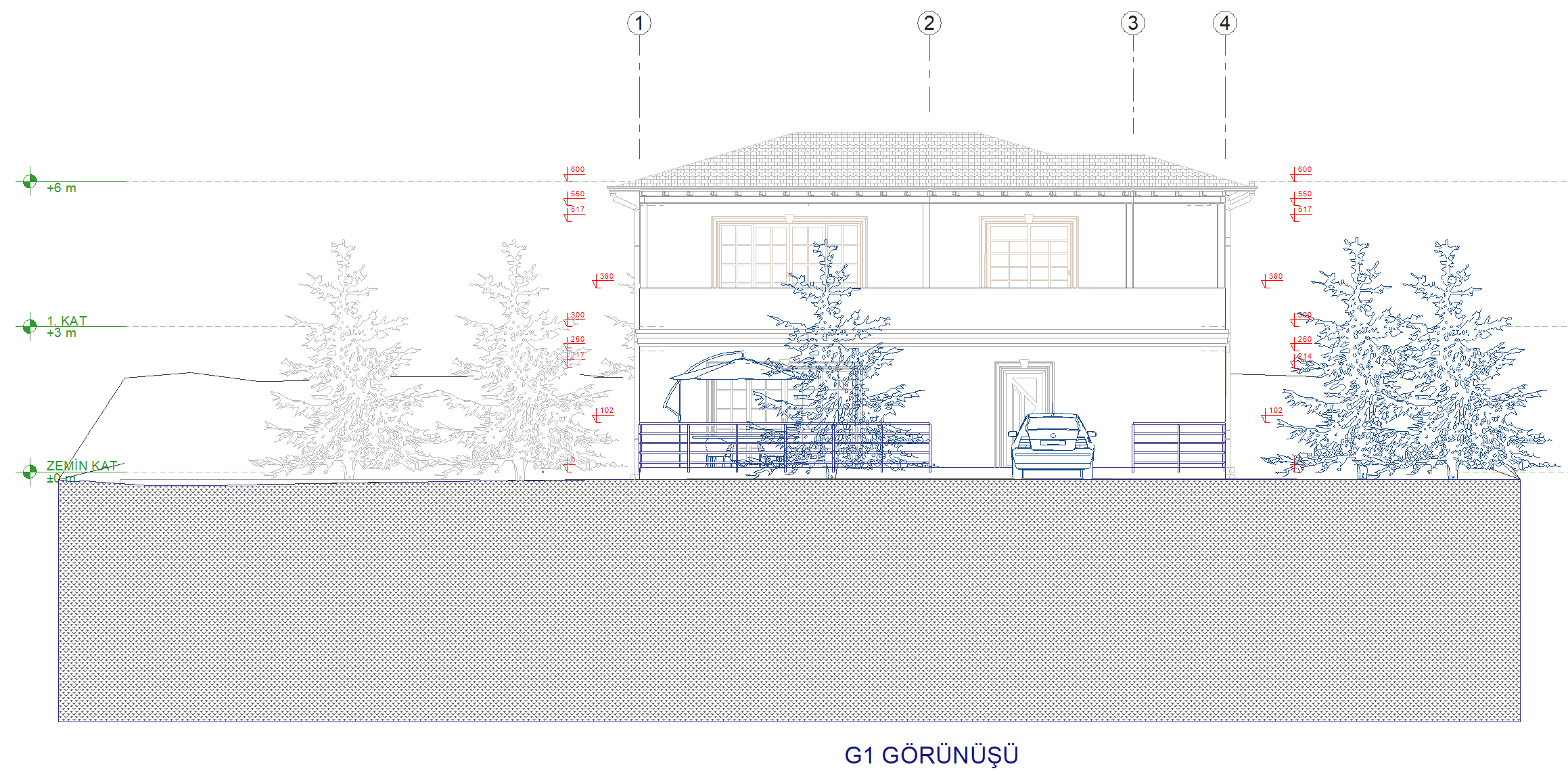

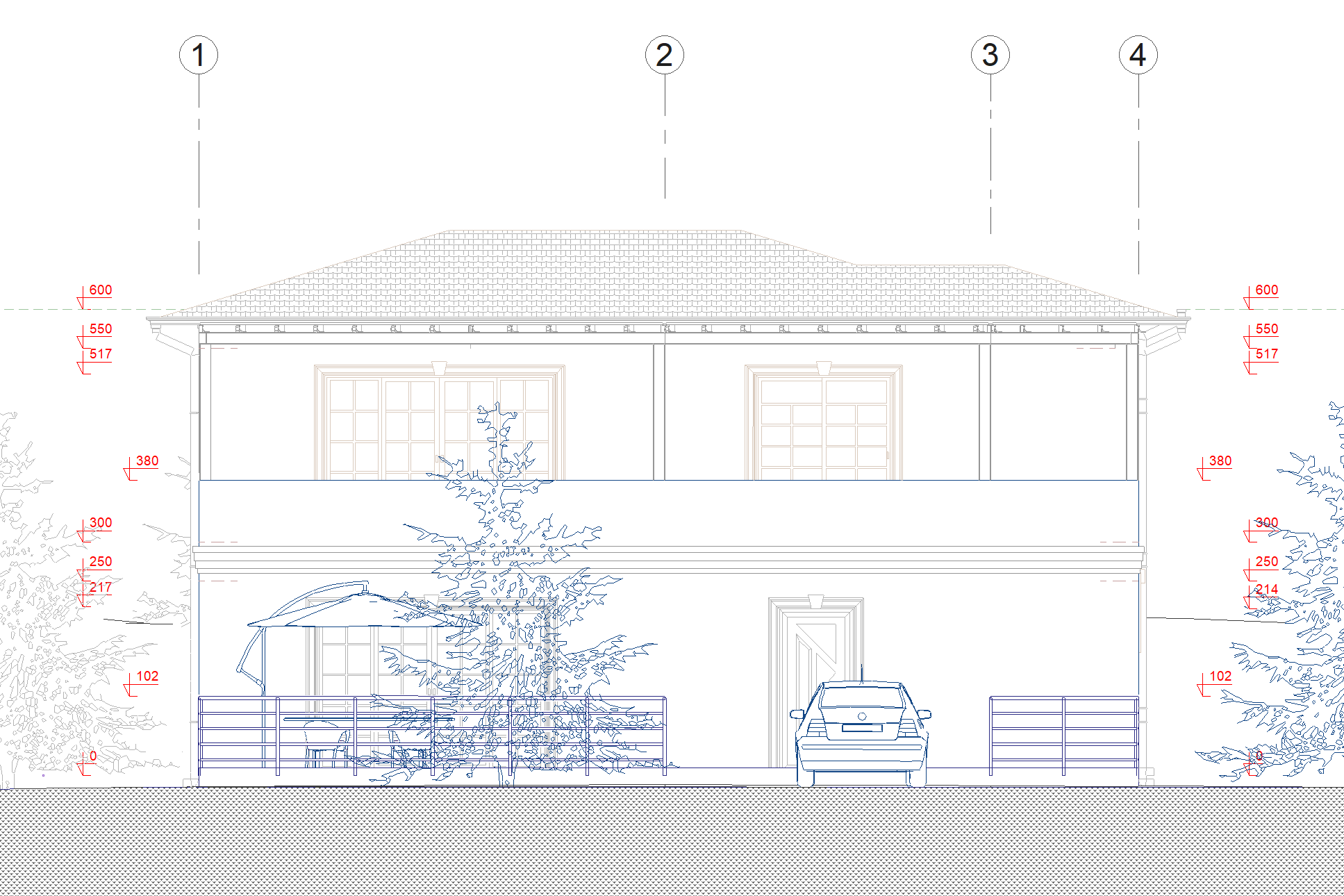

Görünüşün oluşturulması
|
