Kesit ve Görünüşlerde Aks Gösterimi
Kesit ve görünüşlerde aksların gösterimine ve gösterim şekillerine aks çizgileri ayarlarından karar verilir.
Aks Çizgileri Ayarlarının Yeri

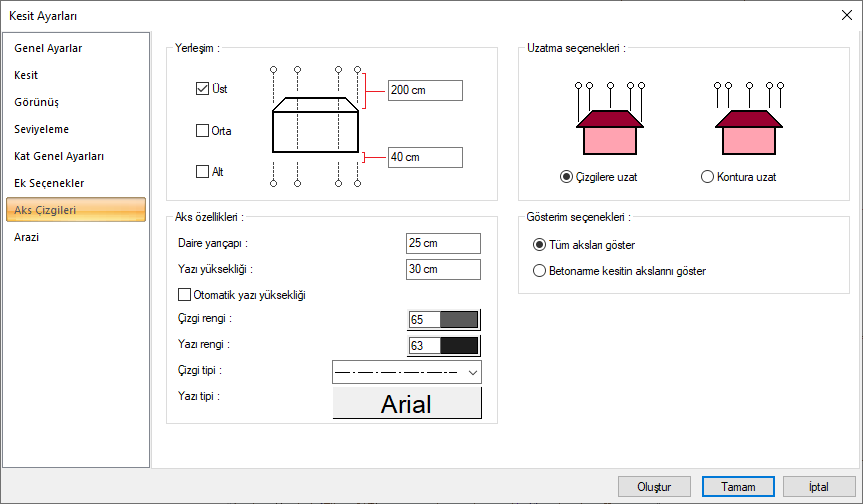

Kesit/Görünüş ayarları diyaloğu aks çizgileri sekmesinden ayarlara ulaşabilirsiniz.
Özellikler |
|---|

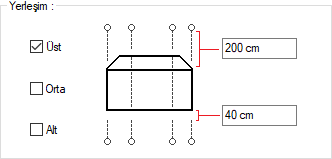

Yerleşim  Kesit/görünüş düzleminde bulunan aksların çizimin nerelerinde gösterileceği üst, çizim boyunca ve alt seçeneklerinden istenilenler işaretlenerek belirlenir. Aksların çizimden uzaklığı ve aks uzunlukları için değerler şematik çizimde yer alan kutucuklara girilir. |
Daire yarıçapı  Kesit/görünüş çiziminde gösterilen aks dairelerinin büyüklüğünü belirleyen yarıçap değeridir. |
Yazı yüksekliği  Kesit/görünüş çiziminde gösterilen aks isimlerinin yazı büyüklüğünü belirleyen değerdir. |
Otomatik yazı yüksekliği  Otomatik yazı yüksekliği işaretli ise aks isimlerinin büyüklüğü, aks dairesi büyüklüğüne göre otomatik belirlenir, verilen yazı yüksekliği dikkate alınmaz. |
Çizgi rengi  Aks çizgilerinin rengini belirler. Tıklanınca açılan renk diyaloğundan başka bir renk seçebilirsiniz. |
Yazı rengi  Aks yazılarının rengini belirler. Tıklanınca açılan renk diyaloğundan başka bir renk seçebilirsiniz. |
Çizgi tipi  Aks çizgilerinin çizgi tipini belirler. Tıklanınca açılan listeden başka bir tip seçebilirsiniz. |
Yazı tipi  Aks yazılarının yazı tipini belirler. Tıklanınca açılan listeden başka bir tip seçebilirsiniz. |
Çizgilere uzat  Tüm akslar çatı veya duvar vb. objelerin formuna göre uzatılır. Bu seçeneğin uygulanabilmesi için "yerleşim" seçeneklerinden "orta" seçeneğinin işaretsiz olması gerekir. |
Kontura uzat  Tüm akslar çatı veya duvar vb. objelerin üst noktasına göre bir hizaya kadar uzatılır. |
Tüm aksları göster  Kesit/görünüş düzlemi içerisinde bulunan tüm aksları gösterir. |
Betonarme kesitin akslarını göster  Kesit/görünüş düzlemi içerisinde bulunan kolon, kiriş ve perde vb. elemanların üstünden geçen ve betonarme konstrüksiyonunu belirleyen aksları gösterir. |
Farklı Aks Ayarlarına Örnekler

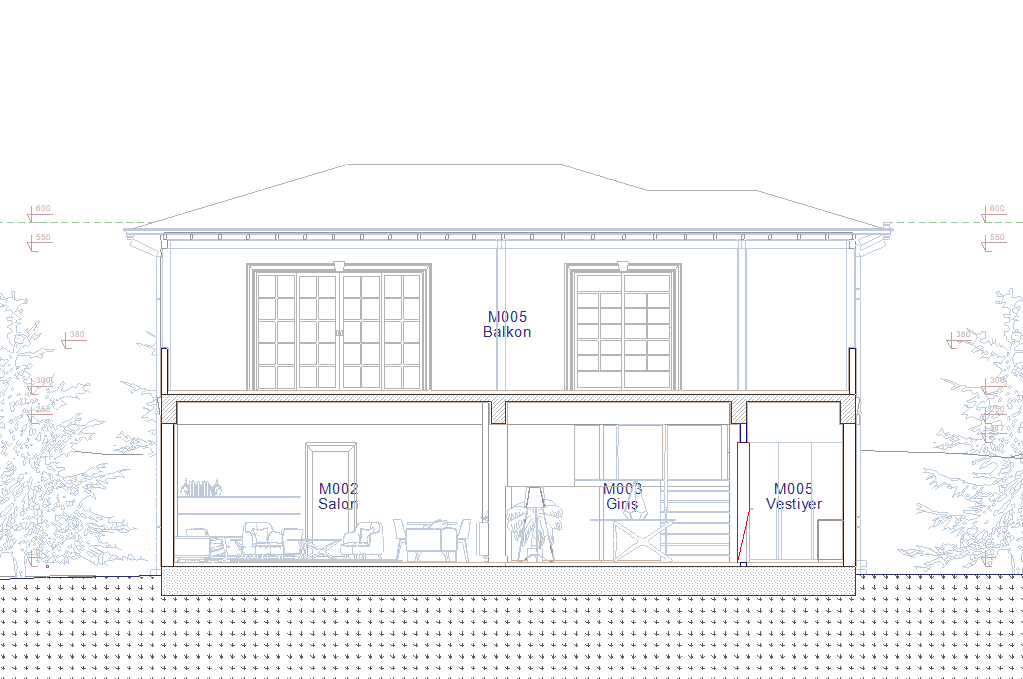

Kesit/Görünüşte aks yerleşimi aktif değilken |
 |

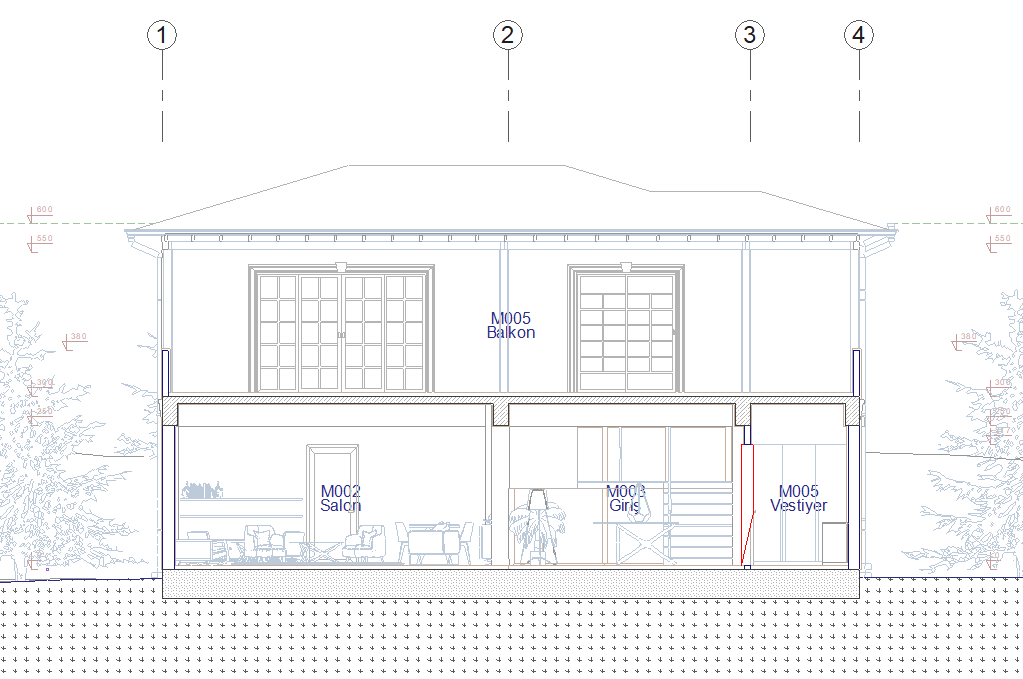

Kesit/Görünüşte aks yerleşimi üst seçeneği ve çizgilere uzat aktifken |
 |
Kesit/Görünüşte aks yerleşimi üst seçeneği ve kontura uzat aktifken |
 |

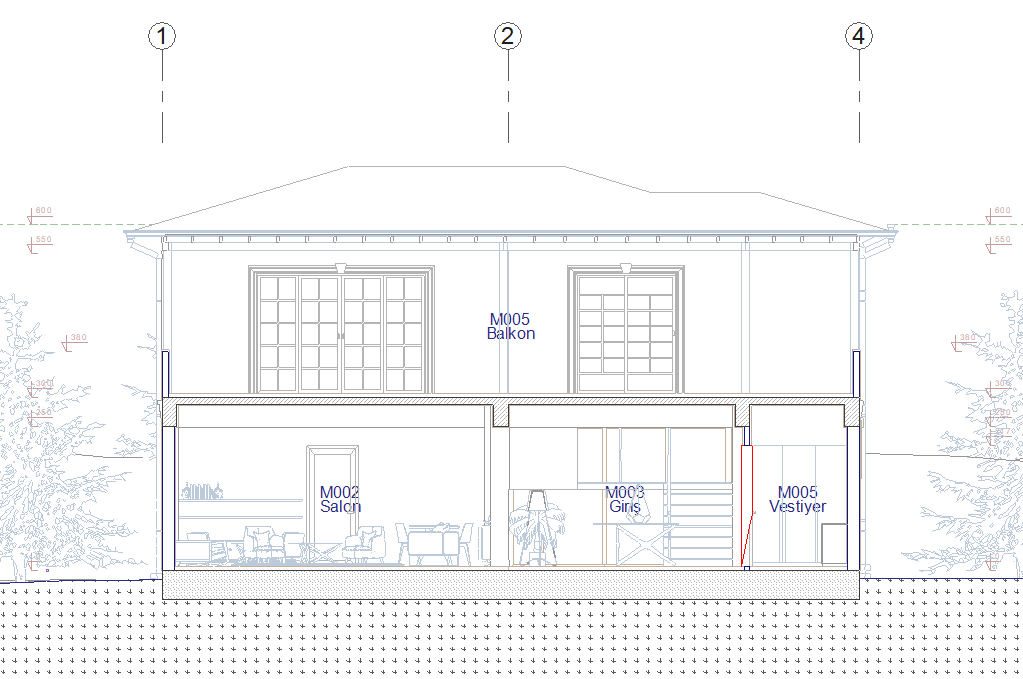

Kesit/Görünüşte betonarme kesitin akslarını göster aktifken |
 |
