Kesit/Görünüş Listesi
Kesit/görünüş listesi komutu ile projede bulunan kesit ve görünüş hatlarını listelenir. Diyalogda listelenen hatların özellikleri ayarlanabilir, silinebilir veya kesit/görünüş oluşturma işlemi ile kesit/görünüş çizimleri oluşturulabilir.
Kesit/Görünüş Listesi Komutunun Yeri

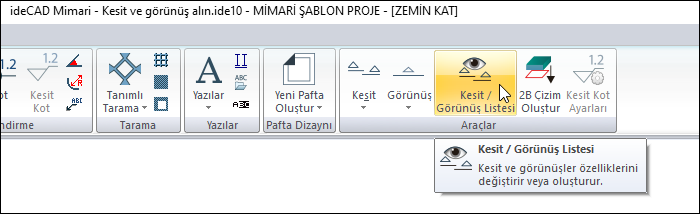

Mimari Programda
Ribbon menü çizimler sekmesi Araçlar başlığı altından ulaşabilirsiniz.

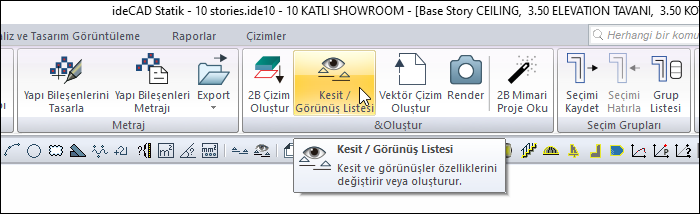

Statik Programda
Ribbon menü araçlar sekmesi Oluştur başlığı altından ulaşabilirsiniz.

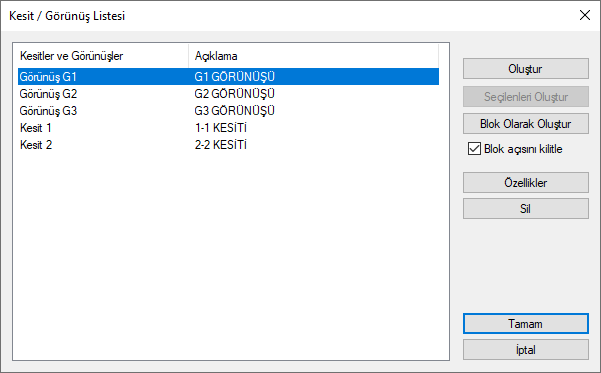

Kesit/Görünüş Listesi

Özellikler ve Açıklamaları |
---|

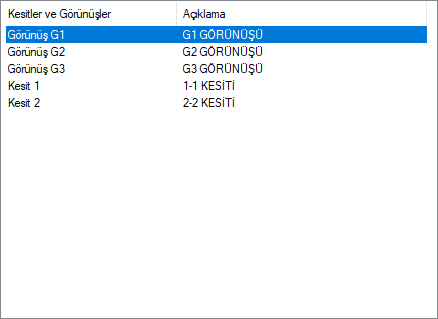

Kesit/Görünüş listesi ![]() Kesit ve görünüş hatları listelenir. |
Oluştur ![]() İmlecin üstünde bulunduğu kesit veya görünüşü hazırlar ve 2 boyutlu pencere olarak projeye ekler. Hazırlanan kesit/görünüş ekrana getirilir. |
Seçilenleri oluştur ![]() Seçilen satırlara ait kesit ve görünüşleri sırasıyla hazırlar ve 2 boyutlu pencereler olarak projeye ekler. Son hazırlanan kesit/görünüş ekrana getirilir. |
Blok olarak oluştur ![]() Seçili kesit veya görünüşü blok olarak çalışan katın içine alır. Bu sayede veri ile kesit/görünüş birlikte görüntülenebilir. |
Blok açısını kilitle ![]() Blok olarak oluşturma işlemi sırasında, kesit veya görünüşün yerleşimi, kesit ve görünüş hattına paralel bir açı ile yapılır. Seçenek işaretlenmezse açı serbesttir. |
Özellikler ![]() Seçili kesit veya görünüşün ayarlar diyaloğunu açar. Açılan diyalogda kesit ve görünüşün parametre ve özellikleri ayarlanır. |
Sil ![]() Seçili kesit veya görünüşü siler. |
