Vektör Çizim Oluşturma

Görünüş, perspektif ve aksonometrik perspektif pencerelerindeki görüntüleri direkt olarak yazıcıya/çiziciye göndermek mümkün değildir. Vektör Çizim Oluştur komutu ile buradaki görünüşlerin vektörel çizimleri oluşturularak, çizim çıktısı alınır.

Yeni bir 2-boyutlu pencere açılır, ilgili görünüş/perspektif penceresindeki görünüş burada vektörel olarak oluşturulur. Bu çizime iki boyutlu olarak müdahale edilebilir.

Vektör Çizim Oluştur Komutunun Yeri

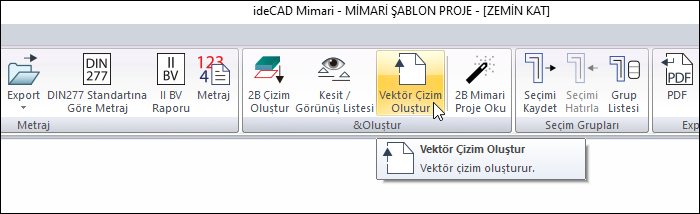

Mimari Programda

Perspektif penceresindeyken ribbon menü araçlar sekmesi Oluştur başlığı altından ulaşabilirsiniz. Plan penceresinde komutu kullanamazsınız.

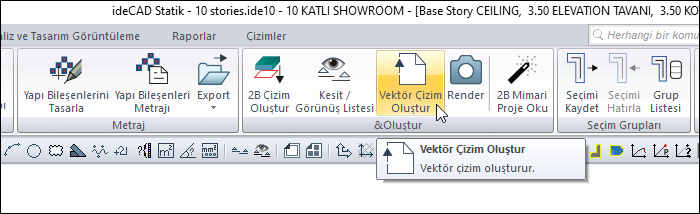

Statik Programda

Perspektif penceresindeyken ribbon menü araçlar sekmesi Oluştur başlığı altından ulaşabilirsiniz. Plan penceresinde komutu kullanamazsınız.

İşlem Adımları

  • İlgili görünüş/perspektif penceresindeyken Vektör Çizimi Oluştur ikonunu tıklayın.

  • Vektör Çizimi Oluştur diyaloğu karşınıza gelecektir. İstenilen seçimler yaptıktan sonra tamam butonuna tıklayın.

  • Vektör çiziminiz oluşturulacaktır.

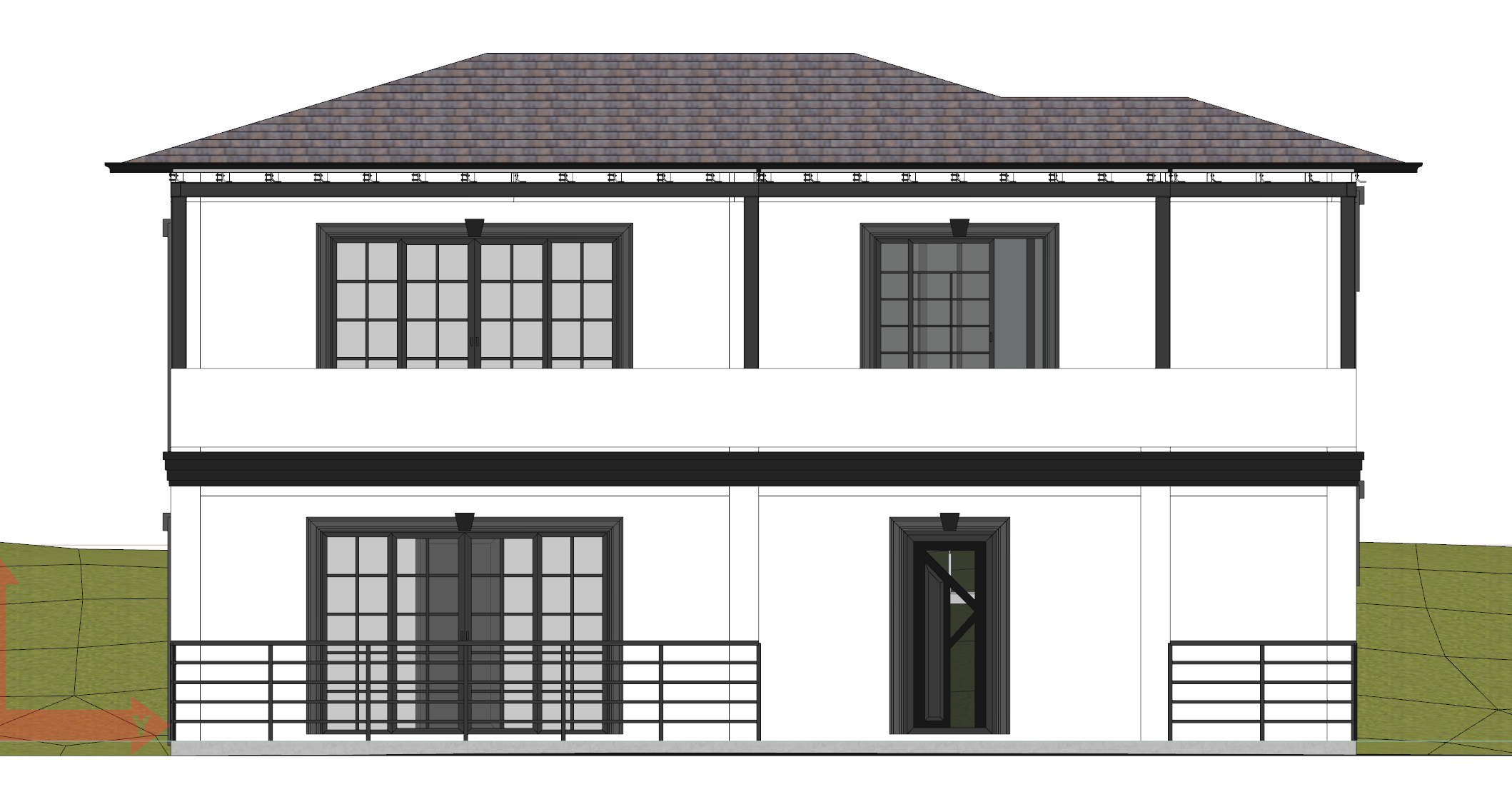

Perspektif penceresinde model

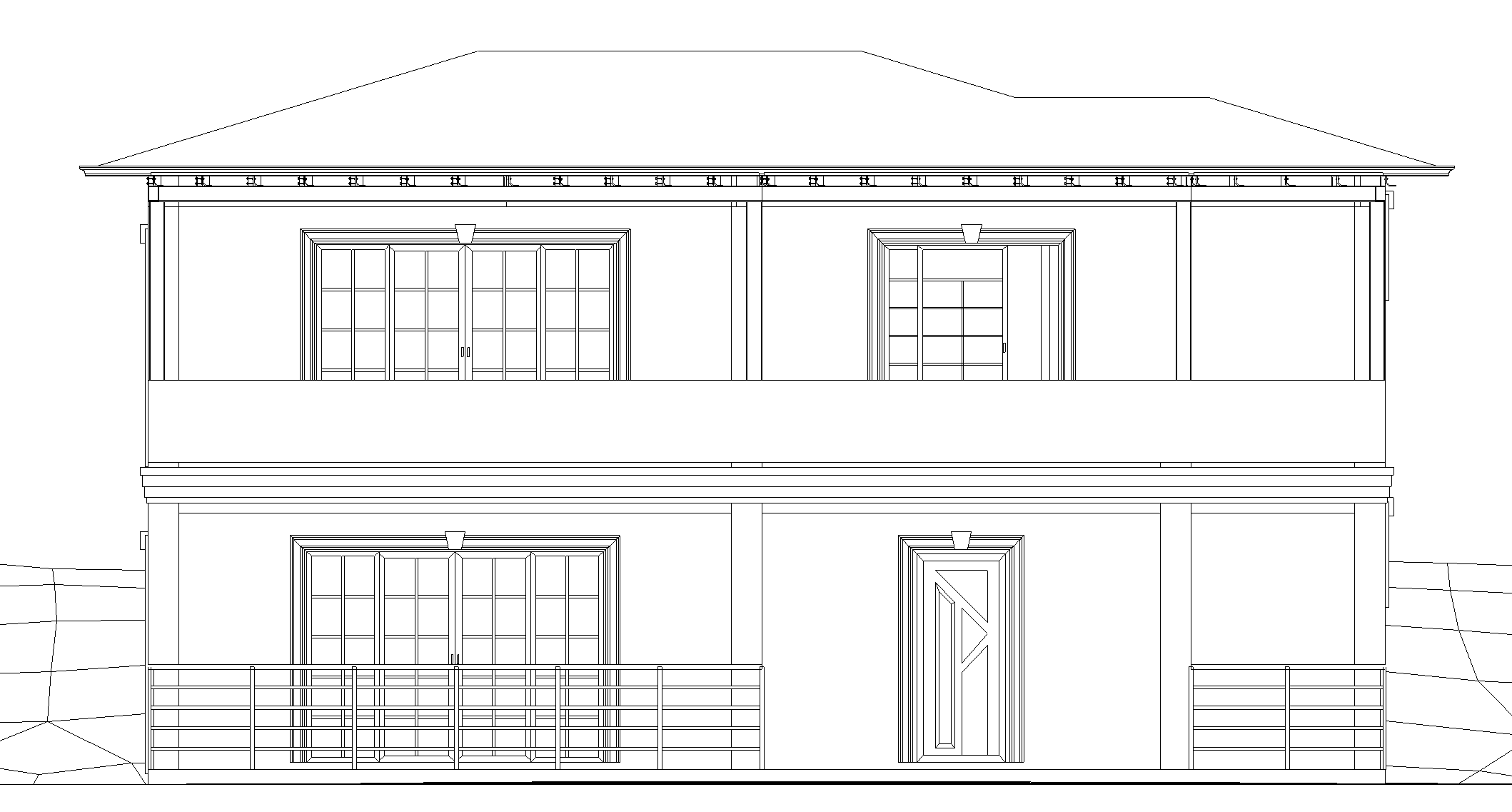

Vektörel çizimi

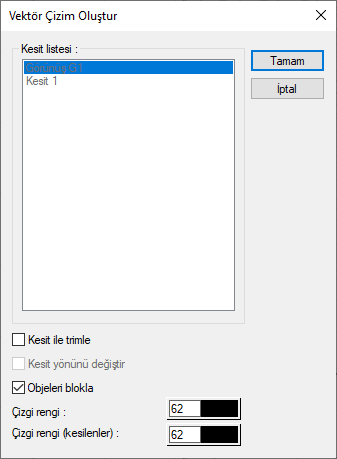

Vektör Çizim Oluştur

Özellikler ve Açıklamaları

Kesit listesi

Projede yer alan kesitler ve görünüşler listelenir. Kesit ile trimle seçeneği işaretlendiğinde aktifleşir.

Kesit ile trimle

Seçilen kesit/görünüş hattı ile projeyi keserek vektör çizime aktarır.

Kesit yönünü değiştir

Seçilen kesitin bakış yönünün tersindeki objeleri vektör çizime aktarır.

Objeleri blokla

Çizimleri blok haline getirerek vektör çizime aktarır.

Çizgi rengi

Vektör çizime aktarılan çizimlerin rengi seçilir.

Çizgi rengi (kesilenler)

Vektör çizime aktarılan çizimlerden kesilen çizimlerin rengi seçilir.
