İstinat Duvarı komutuyla betonarme tasarıma uygun istinat duvarları oluşturulur.
İstinat Duvarı Komutunun Yeri

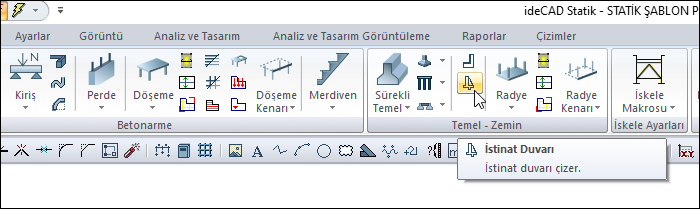

Ribbon menüde Betonarme sekmesi Temel - Zemin başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Ribbon menüde İstinat Duvarı ikonunu tıklayın.
-
İstinat duvarı toolbarı açılacaktır.
-
Fare imlecini çizim alanında istediğiniz noktaya getirin ve sol tuşunu tıklayın.
-
İstinat duvarınızın öngörüntüsü oluşacaktır ve farenizin hareketiyle beraber hareket edecektir.
-
İstinat duvar toolbarındaki kaçıklık butonunu tıklayarak ya da boşluk tuşuna basarak istinat duvarınızı farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.
-
Klavyeden Shift tuşuna basarak düz ya da dik bir kenar çizebilirsiniz.
-
Fareyi sürükleyip istinat duvarınız için ikinci noktanızı tıklayın. Program sonraki istinat duvarınızın öngörüntüsünü oluşturacaktır.
-

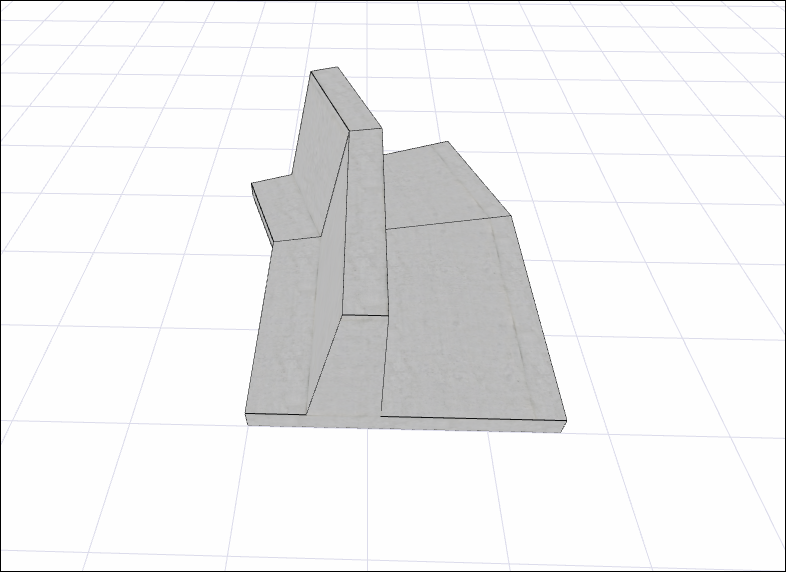

İstinat duvarı çizimi sürecekse, aynı şekilde 3. noktayı verin. Komuttan çıkmak için esc tuşuna basın. İstinat duvarınız oluşacaktır.
|
İşlem adımı |
|---|
|

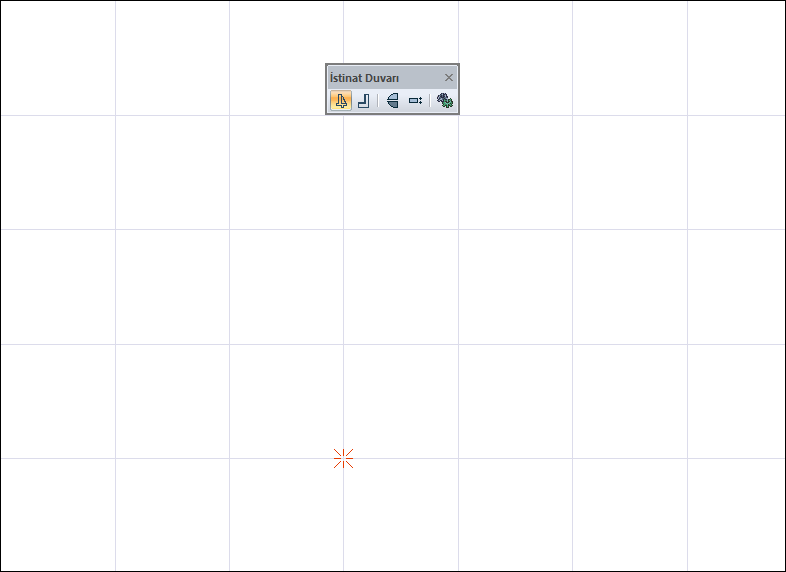

İstinat duvarı başlangıç noktasının oluşturulması
|
|

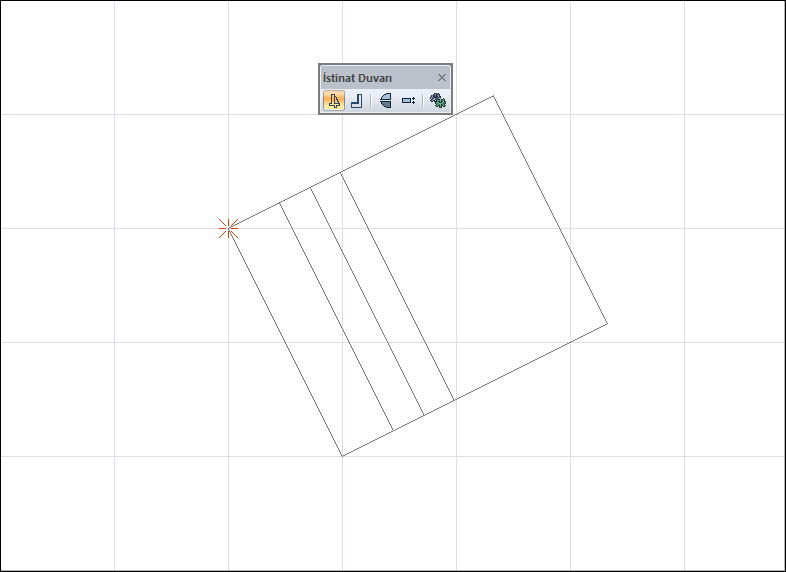

Öngörüntüsünün oluşması ve fare hareketine bağlı olarak değişmesi
|
|

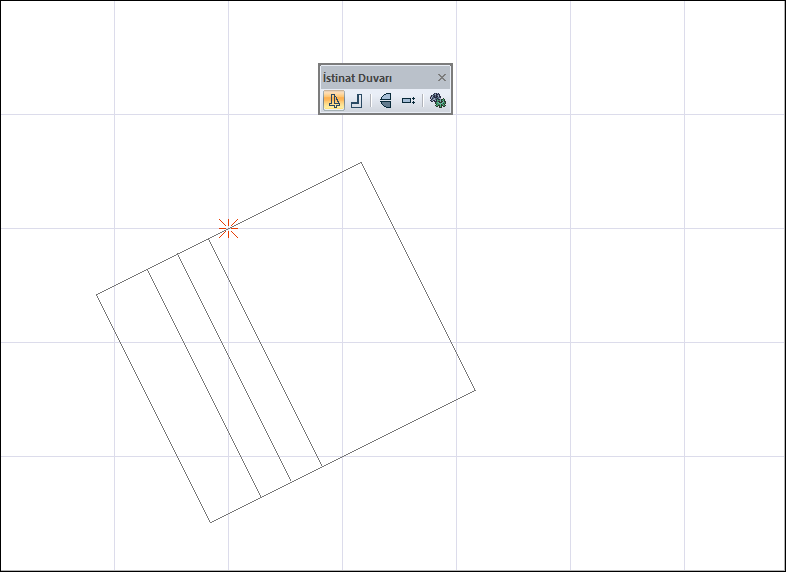

Boşluk tuşuna basarak kaçıklığın değiştirilmesi
|
|
Klavyeden shift tuşuna basarak dik bir duvar çizilmesi
|
|

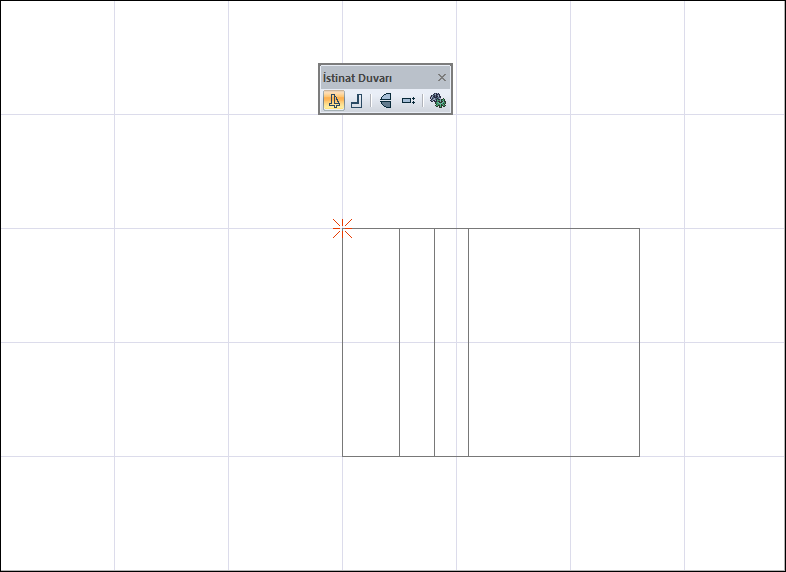

İstinat duvarının ikinci noktasınının oluşturulması
|
|

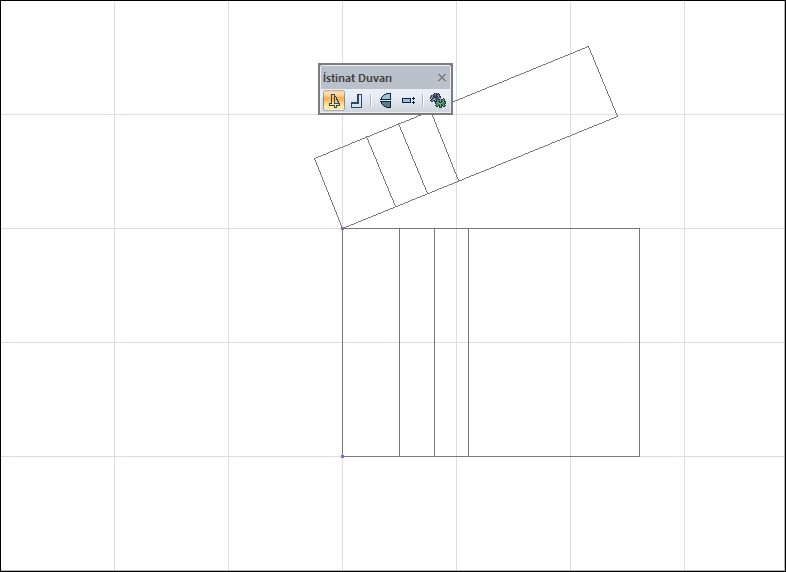

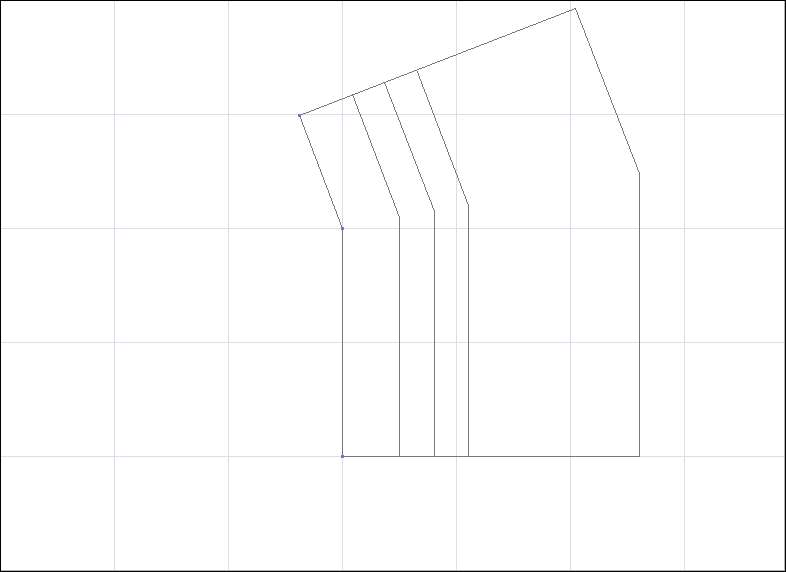

Üçüncü nokta oluşturularak istinat duvar oluşturma işleminin sonlandırılması
|
