Havuz Yüzeyi Eğimini Ayarla komutu ile havuz oluşturulduktan sonra havuzun taban döşeme eğimi ayarlanır.

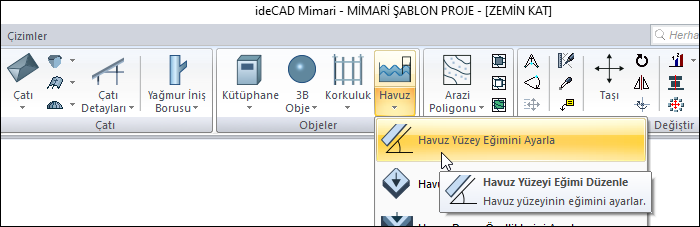

Havuz Yüzeyi Eğimini Ayarla Komutunun Yeri

Havuz komutuna girildikten sonra açılan Havuz toolbarından ulaşabilirsiniz.

Ayrıca mimari programda ribbon menü Giriş sekmesi Objeler başlığı altından da ulaşabilirsiniz.

Havuz Yüzeyi Eğimi

Özellikler

Derinlik farkı

Havuz tabanının sağı ve solu arasındaki yükseklik farkını verin. Yükseklik farkına göre yüzey açısı otomatik değişecektir.

Yüzey açısı

Havuz tabanındaki eğimi girin. Derinlik farkına göre otomatik değişecektir.

Planda eğim açısı

İmleç ile belirtilen eksen baz alınarak oluşturulacak eğimi, açı girerek belirleyin.

İşlem Adımları

  • Ribbon menüden Havuz ikonuna tıklayın.

  • Havuz toolbarı açılacaktır. Toolbardan Havuz Yüzeyi Eğimini Düzenle ikonunu tıklayın.

  • Farenin imlecini havuzun üzerine getirin  ve havuz döşemesini tıklayın.

  • Program bu aşamada, eğim için bir yön isteyecektir. Doğrultuyu belirlemek için havuz döşemesinde ilk noktayı tıklayın.

  • Havuz döşemesi üzerinde doğrultu için ikinci noktayı tıklayarak doğrultunuzu oluşturun.

  • Havuz Yüzeyi Eğimi diyaloğu açılacaktır. Açılan diyalogda havuzunuza ait mevcut değerler yer alır.

  • Derinlik farkı kutucuğuna havuz tabanının sağı ve solu arasındaki yükseklik farkını verin. Yükseklik farkına göre yüzey açısı otomatik değişecektir.

  • Tamam butonuna tıkladığınızda girdiğiniz değerlere göre havuzunuz şekillenecektir.

  • Havuz Yüzeyi Eğimi diyaloğunda planda eğim açısı kutucuğuna değer girerek doğrultu için oluşturduğunuz referansın açısını değiştirebilirsiniz.

  • Tamam butonuna tıkladığınızda girdiğiniz değerlere göre havuzunuz şekillenecektir.

İşlem adımı

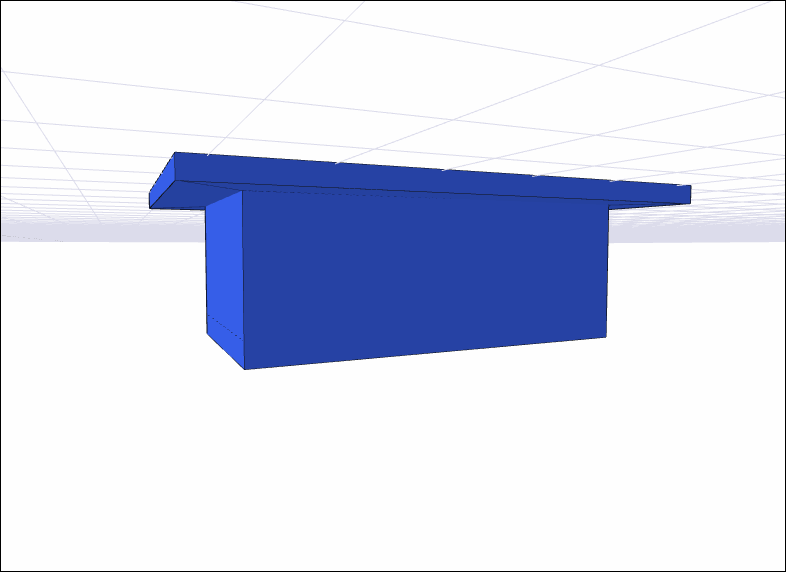

Havuz yüzey eğimi düzenlenmeden önce

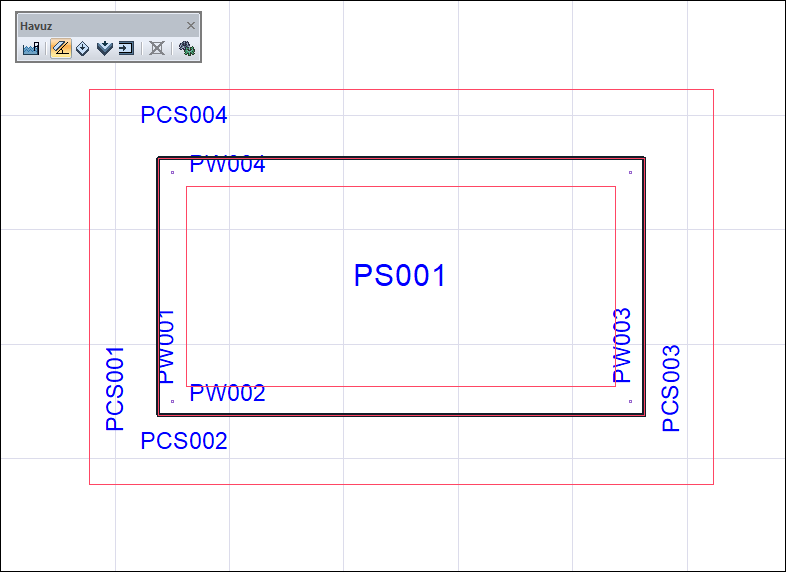

Eğimi düzenlenecek havuz döşemesinin seçilmesi

Eğim doğrultusu için ilk noktanın belirlenmesi

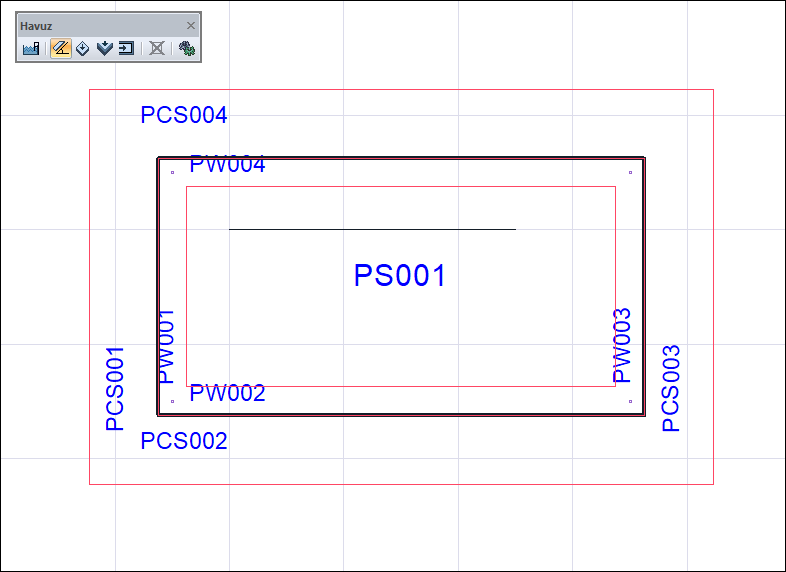

Eğim doğrultusu için ikinci noktanın belirlenmesi

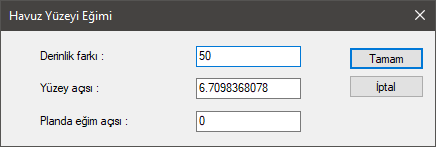

Derinlik farkının belirlenmesi

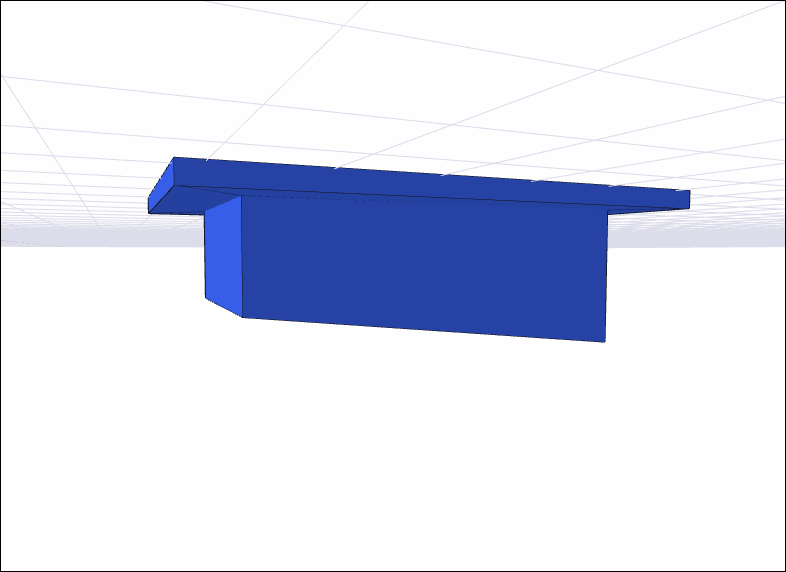

Yapılan değişikliğin havuza uygulanması

Planda eğim açısına değer girilerek eğim yönünün değiştirilmesi

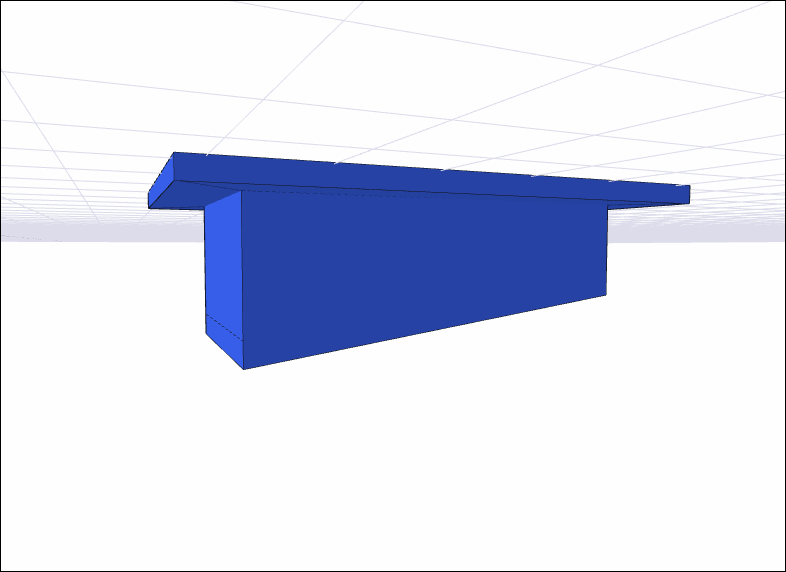

Yapılan değişikliğin havuza uygulanması
